Исполнительная документация на металлоконструкции: состав пакета документов и правила сдачи

Инспектор Госстройнадзора вправе не принять ни один лист, и тогда металлокаркас формально остаётся без документов о соответствии. Это не вопрос эстетики отчётности, а вопрос ввода здания в эксплуатацию: без закрытого пакета исполнительной документации объект не получит ЗОС. Ниже — конкретный состав пакета, привязанный к действующим нормам, и список типовых ловушек, на которых ловятся даже опытные монтажные организации.

Новые правила ведения: что изменил Приказ Минстроя № 344/пр

Приказ Минстроя России № 344/пр закрепил единые формы ключевых документов — актов освидетельствования скрытых работ (АОСР), актов освидетельствования ответственных конструкций (АООК), общего и специальных журналов. Старый РД-11-02-2006 утратил силу именно 1 сентября 2023 года, и «священного» переходного периода закон не предусмотрел. Любая отсылка к РД-11-02-2006 в договоре после этой даты — повод признать пакет некомплектным.

Что это означает на практике. Раньше можно было опираться на форму, согласованную с заказчиком; теперь форма акта АООК жёстко привязана к Приложению № 4 к Приказу № 344/пр. Самовольно переименованные графы, отсутствие обязательных реквизитов или, наоборот, дописанные «от себя» поля — формальные основания отказать в приёмке. Поэтому первое, что проверяет технадзор заказчика — не наличие бумаг в папке, а их соответствие действующей форме.

Типичная ловушка — параллельное существование двух «редакций» внутри одной компании: архивные бланки закупили впрок ещё в 2022-м, и прораб по привычке выдаёт их монтажникам. Исправлять задним числом — дорого: придётся заново собирать подписи всех участников, включая представителя авторского надзора. Проще один раз сжечь старый запас и заказать новые бланки.

Папка исполнительной документации — это не «бумага для архива», а юридическое доказательство того, что металлокаркас соответствует проекту и техрегламентам. Нет папки — нет ввода.

Обязательный пакет при приёмке стальных конструкций

Базовая комплектация пакета на металлоконструкции опирается на три нормативных узла: Приказ № 344/пр, СП 70.13330.2012 и ГОСТ 23118-2019. Каждый из них добавляет свою «обязательную» часть, без которой приёмка разваливается.

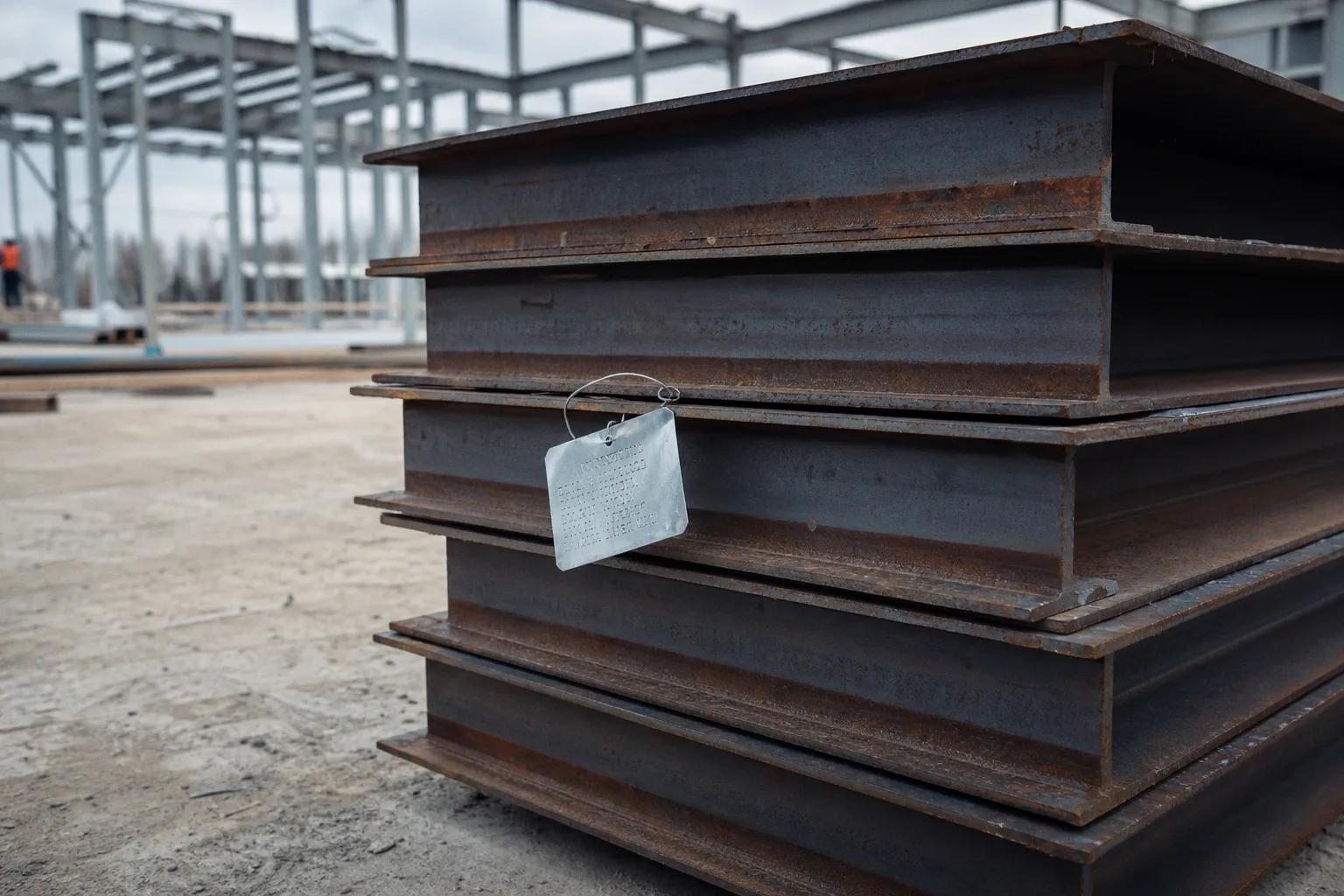

Главный документ на каждую поставку металлоконструкций — паспорт по форме Приложения В к ГОСТ 23118-2019. Это не «сертификат соответствия» и не «письмо от завода», а строго регламентированный документ о качестве, в котором зафиксированы марки стали, геометрические допуски, результаты заводского контроля сварных швов и антикоррозийного покрытия. Без паспорта ни одна колонна и ни одна балка не имеют юридического права стоять в каркасе здания — точка.

При проверке паспорта смотрите три вещи. Во-первых, реквизиты завода-изготовителя и номер заказа — они должны биться с маркировкой на самих конструкциях. Во-вторых, фактические отклонения геометрии: они обязаны лежать в пределах, заданных ГОСТ 23118-2019 и проектом (предельные отклонения длины, стрелы прогиба, перпендикулярности полок). В-третьих, результаты неразрушающего контроля сварных швов, выполненного на заводе, — без них паспорт считается неполным.

Журналы работ: доказательная база монтажа

Журналы по СП 70.13330.2012 — это «чёрный ящик» монтажной бригады: что сварили, когда установили, кто принимал. Без них любой спор о качестве монтажа превращается в «он сказал — она сказала», и суд встанет на сторону технадзора, а не подрядчика.

Журнал сварочных работ (Приложение Б к СП 70.13330.2012) заводится на каждый объект до начала сварки. В нём фиксируются ФИО сварщика, номер его аттестационного удостоверения по НАКС (или по Ростехнадзору — Приказ от 16.01.2024 № 8), марка электрода или сварочной проволоки, положение шва, температура окружающей среды и атмосферные осадки. Особенно критичны записи при отрицательных температурах: сварка без предварительного подогрева кромок на морозе — прямая дорога к трещинам, которые проявятся не сразу.

Журнал работ по монтажу строительных конструкций (Приложение Г) — основной производственный документ монтажников. Здесь ежедневно фиксируются состав бригады, смонтированные элементы, отклонения от проекта, замечания технадзора и авторского надзора. Отдельная строка — данные о применяемых методах монтажа: краном, надвижкой, поворотом; сведения о временных креплениях и расстроповке.

Журнал болтовых соединений с контролируемым натяжением (Приложение В) требуется, если в проекте присутствуют высокопрочные болты по ГОСТ Р 52644-2006 или аналоги. Контроль натяжения — калиброванным ключом с замером крутящего момента, и записи журнала потом сверяются с актами приёмки болтовых соединений.

Журналы по СП 70.13330.2012 — единственный документ, в котором сварщик и монтажник персонально расписываются за каждую операцию. Подпись — это юридическая ответственность на десятилетия эксплуатации.

Акты на скрытые работы и ответственные конструкции

Скрытые работы — самый болезненный участок, потому что после закрытия узла проверить его уже нельзя, остаётся только верить бумаге. На монтаже металлоконструкций под АОСР попадают:

• подготовка основания под базы колонн (бетонная подливка, опорные плиты, фрезерованные поверхности);
• монтаж колонн, ригелей, балок, связей и других элементов каркаса до закрытия их последующими конструкциями или до нанесения огнезащитного покрытия;
• антикоррозионная защита сварных соединений, выполненная на монтаже (в том числе ремонт заводского покрытия в зонах сварки и огранки);
• нанесение огнезащитного состава на металлоконструкции (толщина сухого слоя — отдельный предмет контроля, потому что именно от неё зависит предел огнестойкости R по Федеральному закону № 123-ФЗ).

Каждый АОСР оформляется по форме Приложения № 1 к Приказу № 344/пр с участием представителей подрядчика, заказчика, авторского надзора и, при необходимости, эксплуатирующей организации. Без подписи хотя бы одного из обязательных участников акт юридически ничтожен, и инспектор ГСН вправе потребовать переоформления с повторным выходом на узел — а это уже вскрытие обшивки и огнезащиты за счёт подрядчика.

Завершающий документ по всему каркасу — АООК, форма которого утверждена Приложением № 4 к Приказу № 344/пр. Акт подписывается после того, как все скрытые работы закрыты, монтажные журналы оформлены, протоколы ВИК и неразрушающего контроля сварены в общий комплект, а геодезические исполнительные схемы подтверждают планово-высотное положение конструкций. Без АООК невозможно оформить разрешение на ввод — и любые попытки сдать каркас «по факту» без акта закончатся отказом.

Цифровизация: ГОСТ Р 70108-2022 и ГОСТ Р 70108-2025

Электронный формат ИД — не маркетинговая фишка, а закреплённая законом реальность. ГОСТ Р 70108-2022 и его обновлённая редакция ГОСТ Р 70108-2025 описывают правила формирования и ведения исполнительной документации в электронном виде с применением усиленных квалифицированных электронных подписей (УКЭП). Это касается и общих журналов работ, и актов, и заключений по контролю качества.

Что это даёт на практике. Во-первых, скорость: подписание УКЭП избавляет от бумажной волокиты, когда сварщик на пятом этаже, прораб в бытовке, а технадзор — на другом конце города. Во-вторых, доказательную силу: УКЭП приравнена к собственноручной подписи по Федеральному закону № 63-ФЗ «Об электронной подписи», и суд принимает такие документы без оговорок. В-третьих, интеграцию с ИСОГД (информационная система обеспечения градостроительной деятельности) и ГИС ЕГРЗ, через которые сейчас идёт регистрация ИД в ряде регионов.

Но есть нюанс. Переход на электронный документооборот требует перенастройки IT-инфраструктуры, согласования форматов обмена с заказчиком и обучения линейного персонала. Подрядчики, которые пытаются вести ИД «на планшете», но при этом хранят файлы в локальной сети без резервного копирования и без логов доступа, рискуют потерять данные при первой же проверке или сбое. Поэтому на этапе внедрения параллельно с бумажным архивом имеет смысл вести электронный — пока обе стороны не убедятся, что УКЭП работает у всех участников процесса корректно.

Контроль качества сварки и антикоррозийной защиты

ВИК — визуальный и измерительный контроль — это базовый, но не единственный метод оценки сварных соединений. По Приказу Ростехнадзора от 16.01.2024 № 8 ВИК проводится до и после неразрушающего контроля (ультразвуковой, радиографический, капиллярный), а результаты оформляются в виде протоколов с указанием метода, объёма контроля и заключения о годности. Для ответственных конструкций (колонны каркаса, балки перекрытий, узлы крепления к фундаментам) проектом, как правило, задаётся стопроцентный контроль основных швов методами УЗК или радиографии.

Антикоррозийная защита — вторая «скрытая» головная боль. На заводе металлоконструкции покрываются грунтовкой и эмалью по проекту (часто по СП 28.13330.2017), но при монтаже неизбежны сварка, сверление, резка — все эти зоны повреждают покрытие. Их восстановление фиксируется отдельным АОСР с указанием системы ЛКМ, толщины сухого слоя и результатов адгезии. Подмена сертифицированной системы «похожей» краской с тем же цветом RAL — экономическое преступление: через два-три года коррозия проявится, и претензии пойдут к подрядчику монтажа, а не к заводу.

Толщина сухого слоя лакокрасочного покрытия — единственный объективный показатель качества антикоррозийной защиты. Цвет глазом не измеряется, а толщиномер — измеряется.

Финальный контроль — геодезическая исполнительная схема фактического положения каркаса с указанием отклонений от проекта. Без неё АООК не имеет основания быть подписанным: невозможно подтвердить соответствие, не сверив реальное положение конструкций с проектным.

Финал: зачем эта папка нужна на самом деле

Исполнительная документация на металлоконструкции — это страховка на весь жизненный цикл здания. При эксплуатации, ремонте, реконструкции, страховых случаях и судебных спорах именно папка ИД становится главным доказательством того, что каркас выполнен по проекту и не имеет скрытых дефектов. Подрядчик, который относится к ИД как к формальности, экономит на бланках и времени прораба, но теряет гораздо больше при первом же инциденте — от обрушения узла до отказа в выплате страховки.

Действующая нормативная рамка — Приказ № 344/пр, СП 70.13330.2012, ГОСТ 23118-2019, Приказ Ростехнадзора № 8 от 16.01.2024, ГОСТ Р 70108-2022/2025 — выстроена так, чтобы любая подделка или халатность всплывали на этапе приёмки. Задача подрядчика — не «сдать бумагу», а выстроить производственный процесс так, чтобы журналы, акты, паспорта и протоколы рождались естественным образом по ходу работ, а не выдумывались в последнюю неделю перед подписанием АООК.
