Качество антикоррозийного покрытия: правила приемки и методы контроля металлоконструкций

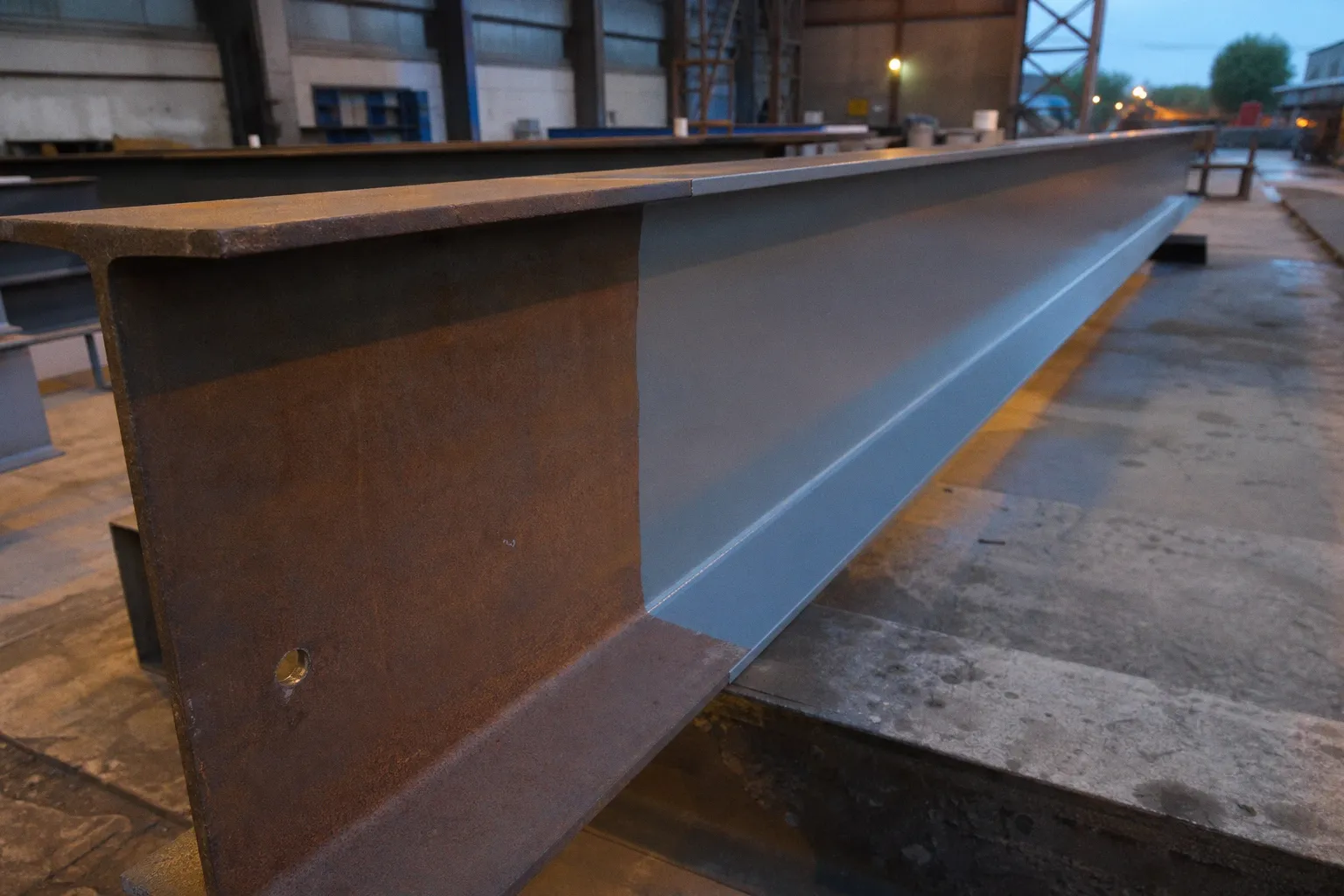

Но сталь ржавеет не по папке. Она ржавеет там, где слой тоньше проектного, где поверхность перед окраской оставили с пылью после дробеструя, где покрытие отрывается решеткой вместе с малярной лентой.

Контроль антикоррозийного покрытия металлоконструкций начинается не с доверия к бренду краски, а с трех скучных, но жестких вопросов: сколько микрометров сухого слоя реально лежит на металле, держится ли пленка за основание и нет ли в ней пор. Всё остальное — маркетинговый лак. ГОСТы, ISO и приборы нужны именно для того, чтобы снять этот лак и увидеть физику покрытия.

Сертификат на материал не принимает работу

На объекте часто смешивают две разные вещи: качество лакокрасочного материала и качество готового покрытия. Это удобная подмена. У заводской банки может быть нормальный сухой остаток, корректная вязкость, заявленный тип связующего, приличная антикоррозионная рецептура. Но после нанесения всё решает технологическая дисциплина: подготовка стали, климат, межслойная выдержка, толщина, полимеризация.

Если металл перед окраской был влажным, пыльным или с солевыми загрязнениями, даже дорогой эпоксидный грунт превращается в декоративную пленку. Адгезия падает, под пленкой запускается подпленочная коррозия, а дефект проявится не в день приемки, а после первого сезона конденсата и перепадов температуры.

При приемке антикоррозийных работ исполнительная документация нужна, но это не финальный аргумент. В нормальном комплекте должны быть:

1. Акты освидетельствования скрытых работ по подготовке поверхности. Если сталь закрыта грунтом, проверить исходную степень очистки уже сложнее.

2. Журнал производства работ с датами нанесения слоев, температурой воздуха и металла, влажностью, временем межслойной сушки.

3. Паспорта и сертификаты на материалы с указанием партии. Не просто «грунт серый», а конкретная система покрытия.

4. Протоколы измерения толщины сухого слоя с точками контроля, прибором и датой поверки или калибровки.

5. Протокол проверки адгезии там, где она проводится по проекту или программе контроля.

6. Результаты контроля сплошности для покрытий, где недопустимы поры, проколы и трещины.

Вот здесь и начинается реальная проверка. Не по цвету. Не по блеску. Не по уверенности мастера, который «так десять лет красит». По измерениям.

Сертификат подтверждает, что краска могла сработать. Контроль покрытия показывает, сработала ли она на этой конкретной балке.

Визуальный контроль: полезен, но не всесилен

Визуальный осмотр любят за скорость. Он действительно нужен. Но только как первый фильтр, а не как метод приемки всего комплекса защиты. Глаз видит потеки, пропуски, вздутия, кратеры, включения абразива, механические повреждения, неравномерный цвет, следы непрокраса на кромках и сварных швах. Глаз не видит стабильные 40 мкм вместо проектных 120 мкм. И почти никогда не видит микропоры в плотном слое.

Особенно опасны зоны, которые в смете выглядят как обычные квадратные метры, а в коррозии работают как ускорители разрушения:

• острые кромки — покрытие на них стягивается при высыхании, фактическая толщина падает;
• сварные швы — поры, брызги, шлак и грубый профиль мешают равномерной пленке;
• болтовые соединения и фасонки — много теневых зон для распыления;
• нижние пояса ферм и горизонтальные полки — там задерживается влага и пыль;
• места строповки и транспортные повреждения — покрытие часто сбито еще до монтажа.

Визуальный контроль стоит проводить при хорошем освещении, до монтажа труднодоступных элементов и после транспортировки. На заводе можно увидеть одно покрытие, на объекте — уже другое: со сколами от вил погрузчика, протертыми местами от прокладок, грязью и конденсатом.

Но повторю жестко: визуально принять антикоррозионную систему нельзя. Это как оценивать толщину цинкового слоя по серебристому блеску. Убедительно выглядит, пока не достали прибор.

Толщина сухого слоя: микрометры, которые стоят денег

Толщина антикоррозийного слоя по ГОСТ и ISO — не декоративная цифра из спецификации. Это расчетный запас материала, который должен отделять сталь от среды. Для лакокрасочных систем контролируют толщину сухого покрытия, ТСП. Измеряют ее в микрометрах магнитными или электромагнитными толщиномерами. В практике опираются на ISO 2808 и ГОСТ Р 51694, а конкретные требования по толщине берут из проекта, технологической карты или спецификации системы.

Здесь чаще всего и прячется экономика халтуры. Допустим, система требует три слоя: грунт, промежуточный слой, финиш. Если каждый слой недодан на 15–20 мкм, визуально металл будет окрашен. Цвет есть. Блеск есть. А суммарной барьерной толщины нет. Подрядчик экономит материал и время сушки. Заказчик получает покрытие с урезанным ресурсом.

Работа с толщиномером выглядит просто только на рекламной фотографии. На объекте есть нюансы:

Магнитный толщиномер работает по ферромагнитному основанию, то есть по стали. Он не «понимает», хороший перед ним эпоксидный грунт или дешевая алкидная эмаль. Его задача уже и жестче: показать расстояние от датчика до металла. Если это расстояние меньше проектного, разговоры о «суперстойкой рецептуре» можно закрывать.

Есть и обратная сторона: слишком толстый слой тоже не всегда подарок. У некоторых покрытий избыточная толщина провоцирует внутренние напряжения, растрескивание, задержку растворителей, проблемы с межслойной полимеризацией. Поэтому приемка — это не азарт «чем больше, тем лучше», а попадание в заданный технологический коридор.

Как я бы строила замер на объекте

Методика должна быть прописана до спора, а не после него. Иначе подрядчик всегда приведет к прибору «правильную» балку, а дефекты останутся на обратной стороне колонны.

Практичный порядок такой:

1. Сначала сверить проектную систему. Какая общая ТСП нужна, сколько слоев, какой материал, где заводское покрытие, где монтажная подкраска.

2. Проверить прибор. Не на ладони инженера, а на калибровочных мерах и чистом металле.

3. Разбить конструкции на партии. Колонны отдельно, фермы отдельно, мелкие закладные отдельно. У них разная геометрия и разный риск непрокраса.

4. Назначить зоны контроля. Плоскости, кромки, сварные швы, торцы, места строповки, ремонтные участки.

5. Фиксировать не только среднее значение. Минимальные провалы важнее красивой средней температуры по цеху.

6. Сравнивать с проектом, а не с эмоциями. Допустимые отклонения для конкретной среды и системы должны быть в проектной документации. Если их там нет, это не повод придумывать норму у борта грузовика.

Отдельная ловушка — приемка после монтажа. Когда конструкция уже поднята, часть поверхностей физически недоступна. В этот момент контроль превращается в гадание с автовышкой. Поэтому заводское покрытие лучше принимать до отгрузки, а объектные повреждения — отдельным этапом после монтажа и ремонта.

Адгезия: держится покрытие или просто лежит

Проверка адгезии лакокрасочного покрытия — неприятная для подрядчика процедура, потому что она разрушительная. Надо сделать надрезы, наклеить ленту, оторвать, посмотреть, как ведет себя пленка. Зато метод быстро показывает то, что визуально можно пропустить: сцепление покрытия с металлом и между слоями.

Классический метод — решетчатые надрезы по ГОСТ 15140 или ISO 2409. На покрытии делают серию параллельных и перпендикулярных прорезов до основания, получается решетка. Затем оценивают отслоение по краям надрезов и в квадратах. По ГОСТ 15140 адгезия оценивается по 4-балльной шкале: от 0 до 3 баллов. Чем меньше балл, тем лучше состояние покрытия.

Суть метода не в том, чтобы «испортить хорошую балку». Суть — поймать слабую связь. Если пленка отрывается крупными фрагментами, проблема не в скотче. Проблема в подготовке поверхности, межслойной совместимости, загрязнениях, нарушенной сушке или нанесении по конденсату.

Чаще всего плохая адгезия вылезает после таких технологических грехов:

• металл окрашивали по пыли после абразивной очистки;
• на поверхности остались соли, масло, следы консервации или прокатная окалина;
• следующий слой нанесли после превышения межслойного интервала без подготовки;
• покрытие наносили при неподходящей температуре металла;
• систему собрали из несовместимых материалов, потому что «на складе оставалось полведра финиша»;
• слой перегрузили по толщине, растворитель не вышел нормально, пленка стала слабой.

Метод решетчатых надрезов требует нормального инструмента. Нож «из кармана монтажника» дает рваный край, а не контролируемый надрез. Лента тоже должна быть предсказуемой, иначе результат превращается в театр. После проверки поврежденное место ремонтируют по технологии: зачистка, обеспыливание, восстановление слоев с нужной выдержкой.

Плохая адгезия — это не косметический дефект. Это приглашение коррозии зайти под пленку с края первого же скола.

Есть важный момент: не всякую конструкцию подрядчик радостно даст резать. Поэтому места испытаний заранее согласовывают, выбирают зоны, где ремонт реален и не влияет на видимые архитектурные поверхности. Но отказ от адгезионной проверки под предлогом «жалко портить» звучит слабовато, если объект стоит в агрессивной среде, на улице или в зоне постоянной влажности.

Сплошность покрытия: поры, которых не видно

Толщина может быть в норме. Адгезия — приличная. А покрытие всё равно пропускает коррозию через микропоры, проколы, трещины, непрокрашенные вершины профиля. Для таких дефектов нужен контроль сплошности. Его проводят искровыми дефектоскопами при напряжении, соответствующем толщине слоя. В нормативной базе контроль сплошности связан, в частности, с требованиями ГОСТ 9.032 к лакокрасочным покрытиям.

Искровой дефектоскоп — прибор не для украшения лабораторной полки. Он ищет места, где изоляционный слой нарушен и электрический разряд проходит к металлическому основанию. Проще: там, где прибор «стреляет», барьер дырявый.

Но здесь нельзя бездумно выкрутить напряжение «повыше, чтобы наверняка». Слишком жесткий режим способен сам повредить покрытие или давать ложную картину. Напряжение подбирают под толщину слоя и тип покрытия. Это работа для обученного специалиста, а не для прораба, который вчера впервые увидел дефектоскоп в аренде.

Контроль сплошности особенно уместен для:

• металлоконструкций в контакте с грунтом или влажной средой;
• резервуаров, трубопроводов, закладных и опор;
• толстослойных изоляционных покрытий;
• зон, где ремонт после ввода объекта будет дорогим или невозможным;
• конструкций с большим количеством сварных швов и сложной геометрией.

На обычных открытых архитектурных элементах программа контроля может быть мягче. Но если проект требует сплошности, заменять дефектоскоп фонариком нельзя. Фонарик покажет потек. Пору в несколько десятых миллиметра он не поймает.

Климатический контроль: точка росы против красивого графика работ

Самый недооцененный враг антикоррозийной окраски — не дождь, а тонкая пленка конденсата на металле. Она может быть невидимой. Металл выглядит сухим, мастер торопится, краска ложится ровно. А потом начинается отслоение.

Ключевое правило: температура поверхности при нанесении должна быть минимум на 3°C выше точки росы. Это не каприз технолога. Если металл холоднее или слишком близок к точке росы, влага садится на поверхность, и покрытие получает слабый разделительный слой между сталью и грунтом.

Для контроля нужны не ощущения «сегодня тепло», а приборы: термометр поверхности, психрометр или электронный прибор для температуры и влажности, расчет точки росы. В журнале работ должны появляться конкретные значения: температура воздуха, относительная влажность, температура металла, точка росы. Без этого запись «условия нормальные» годится разве что для внутреннего успокоения.

Особенно внимательно надо смотреть на такие ситуации:

1. Утреннее нанесение на улице. Ночью металл остывает, утром воздух прогревается быстрее стали. Конденсат легко пропустить.

2. Окраска в неотапливаемом цехе. Ворота открыли, влажный воздух зашел, металл остался холодным.

3. Работа после дождя или мойки. Поверхность может казаться сухой, но в швах и шероховатости остается влага.

4. Зимняя подкраска на объекте. Локальный обогрев воздуха не равен прогреву металла.

5. Плотный график монтажа. Когда кран уже заказан, технологические интервалы внезапно становятся «рекомендацией». Коррозии об этом не сообщают.

Климатический контроль связан и с полимеризацией. Одни материалы требуют определенной температуры для нормального отверждения, другие чувствительны к влажности, третьи имеют жесткое окно перекрытия. Если межслойная выдержка нарушена, последующий слой может не сцепиться с предыдущим. В протоколах это выглядит как мелочь. На конструкции — как шелушение и отслоение.

Приборы для контроля защитных покрытий: минимальный набор без бутафории

Приборы для контроля защитных покрытий не должны быть музейной витриной у подрядчика. Они должны работать, иметь понятную методику применения и давать воспроизводимый результат. Для строительной приемки обычно хватает не фантастического арсенала, а дисциплинированного набора.

Слабое место приемки — не отсутствие космического оборудования, а отсутствие последовательности. Толщиномер есть, но им меряют три точки. Дефектоскоп привезли, но напряжение подобрали «на глаз». Адгезию не проверили, потому что «портить не хочется». Климат записали задним числом, потому что журнал должен быть красивым.

Красивый журнал не защищает сталь. Защищает только покрытие, нанесенное в допустимых условиях на подготовленную поверхность и подтвержденное измерениями.

Как принимать антикоррозийные работы без самообмана

Приемка должна идти от риска. Если это внутренние конструкции в сухом помещении, программа контроля одна. Если наружная металлоконструкция, мостовой элемент, опора, резервуар, промышленная среда с химическими выбросами — совсем другая. Универсального числа «нормальных микрон» для всех случаев нет: конкретные значения толщины и допустимые отклонения должны быть в проекте и технической документации на систему покрытия.

Но порядок действий можно держать жестким.

Сначала проверяется, что именно должно было быть нанесено. Не «антикоррозийная краска», а система: грунт, промежуточный слой, финиш, требуемая суммарная ТСП, условия нанесения, подготовка поверхности. Потом сверяется исполнительная документация. Затем идут приборные проверки: толщина, адгезия, сплошность, климатические записи. И только после этого можно говорить о приемке.

Типовые ошибки заказчика выглядят до обидного одинаково:

• принимать покрытие по цвету и отсутствию явной ржавчины;
• смотреть сертификат на материал вместо протоколов по готовому покрытию;
• не проверять кромки, швы, торцы и ремонтные зоны;
• соглашаться на замеры только в удобных местах;
• не требовать данных по температуре металла и точке росы;
• путать заводскую окраску и поврежденное после перевозки покрытие;
• подписывать акты до устранения дефектов, потому что «сроки горят».

Подрядчик, который уверен в своей технологии, не боится толщиномера. Не боится решетчатого надреза в согласованном месте. Не спорит с точкой росы. Не объясняет поры «особенностью материала». А если боится — это не доказательство брака, но отличный повод усилить контроль.

Что делать с дефектами после проверки

Дефект — это не всегда катастрофа. Катастрофа начинается, когда его замазывают без технологии. Ремонт покрытия должен восстанавливать всю систему, а не только цвет. Если найден скол до металла, нужно подготовить участок, убрать коррозию и загрязнения, обеспечить переход на прочное покрытие, нанести требуемые слои с соблюдением межслойной выдержки. Если провалена толщина на большой площади, локальная подкраска кистью не решает проблему равномерности. Если плохая адгезия системная, ремонт отдельных пятен бессмысленен: слабый слой останется под всей площадью.

Особенно жестко стоит относиться к дефектам на сварных швах и кромках. Там коррозия стартует быстрее. Перед финишным слоем для таких зон часто применяют полосовое нанесение — stripe coat: дополнительную проходку кистью или валиком по кромкам, швам, болтам, углам. Это не украшение технологической карты, а попытка компенсировать стягивание пленки и сложную геометрию.

После ремонта контроль повторяют. Иначе получается бухгалтерская магия: дефект нашли, акт устранения подписали, но прибором не подтвердили. В антикоррозионной защите такой фокус живет ровно до первой агрессивной зимы.

Финальная позиция: приемка — это не доверие, а доказательства

Антикоррозийное покрытие металлоконструкций нельзя принимать как отделочную краску в подсобке: понравился цвет — подписали. Здесь работают микрометры, адгезия, сплошность, точка росы и дисциплина подготовки поверхности. ГОСТ 9.032, ГОСТ 15140, ISO 2409, ISO 2808 и ГОСТ Р 51694 нужны не для украшения технического отчета, а чтобы у приемки был хребет.

Самая дорогая ошибка — поверить, что хорошая банка автоматически дает хорошее покрытие. Не дает. Хороший материал можно испортить влажным металлом, пылью, тонким слоем, нарушенной полимеризацией и ленивой подкраской после монтажа. Поэтому нормальная приемка всегда неприятна для халтуры: она требует приборов, протоколов и следов проверки на самой конструкции.

Если подрядчик принес только папку, смотрите металл. Если показывает ровный цвет, доставайте толщиномер. Если спорит с надрезами, спрашивайте про адгезию. Если торопит подписать акт до контроля сплошности и климата, значит, именно там и надо копать. Сталь не прощает красивых формулировок. Она держится на фактах.
