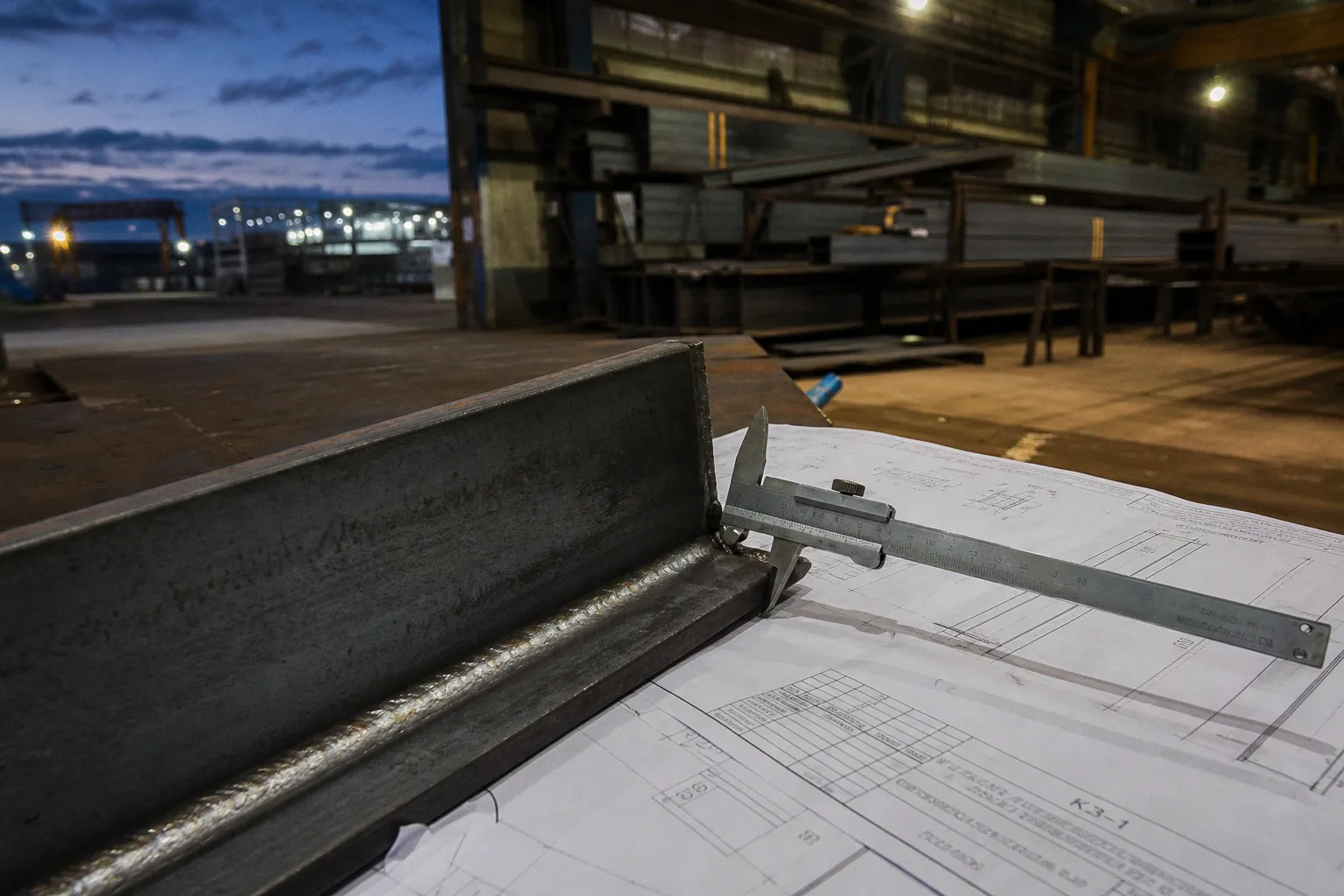

Изготовление металлоконструкций на заказ: чек-лист проверки чертежей, сметы и договора

Открываем «по нулям» — и видим: болтовые отверстия на привезённых балках не совпадают с отверстиями на колоннах, которые сварили вчера. Промах в десять миллиметров, который теперь обнулит неделю работы и принесёт убытков на несколько сотен тысяч. На практике это значит одно: кто-то плохо сверил чертежи, и скорее всего — на этапе КМД, когда из красивого эскиза рождается конкретный набор деталей с маркировкой и допусками.

За годы, что я хожу по объектам и помогаю принимать металлоконструкции, я вывел для себя простую истину: заказ металлоконструкций по индивидуальным чертежам ошибки — это не злой рок и не нерадивые рабочие. Это конкретный набор управляемых рисков, которые лежат в трёх зонах: документация КМД, экономика проекта со сметой и юридические тонкости договора. Разберём их по-честному, без канцелярита и общих фраз.

Ловушки в документации КМД: почему не сходятся болтовые отверстия

Любой заказ начинается не с цеха и не со сварочного аппарата — он начинается с бумаги. КМД (конструкции металлические деталировочные) — это рабочая документация, по которой завод фактически режет металл, варит узлы и отгружает их вам на стройплощадку. Если упростить, КМ — это «что построить», а КМД — это «как именно изготовить каждую деталь, чтобы она встала на место без подгонки».

На практике большая часть простоев монтажных бригад, которые я видел, упирается именно в ошибки деталировки. Вот что важно понимать: заводской технолог мыслит не чертежом здания в целом, а отдельным элементом — балкой, фермой, косынкой. Если деталировщик не сверил осевые размеры между смежными чертежами, отверстия под болты разъедутся. И никакой сварщик на месте это не вытянет — только переделка, только простой.

Что я всегда проверяю в комплекте КМД перед подписанием:

• Спецификацию металла. Должна совпадать с маркой, указанной в расчётной части проекта (раздел КМ). Если у вас в расчёте С345, а в спецификации КМД «обезличенный» прокат без указания марки — это красный флаг.
• Допуски на сварные швы. Для ответственных конструкций обычно указывают по ГОСТ 5264-80 или ГОСТ 14771-76. Если в КМД просто написано «сварной шов», без указания типа, катета и длины — уточняйте.
• Маркировку деталей. Каждый элемент должен иметь чёткую бирку или клеймо, совпадающее с ведомостью отправочных марок. На объекте без маркировки превращается в хаос.
• Совпадение осей и привязок. Это самый болезненный пункт. Я всегда прошу деталировщика положить рядом все листы, на которых видны узлы стыковки, и вручную проверить расстояния между группами отверстий.

Красивый чертёж КМД — это не тот, который эффектно выглядит на мониторе. Это тот, по которому монтажник открывает ведомость, находит свою марку и собирает узел с первого раза, не поднимая телефон.

Экономика проекта: как читать смету и оценивать стоимость разработки чертежей

Здесь я обычно вижу две крайности. Заказчики либо экономят на КМД, отдавая его «в нагрузку» цеху за символические деньги, либо, наоборот, платят за проект столько, сколько запросят, не разбираясь в структуре цены. Оба подхода заканчиваются одинаково плохо.

По рынку разработка рабочей документации КМД стоит сегодня от 700 до 2500 рублей за тонну металлоконструкций. Цифра плавает от сложности: простая балка перекрытия — дёшево, фасонная ферма с нестандартными узлами и большим количеством резов — ощутимо дороже. Если вам предлагают КМД за 300–400 рублей за тонну, это либо очень простой заказ из двух-трёх позиций, либо человек просто нарисует «как-нибудь» без привязки к смежным деталям. Если выше 3000 — стоит разобраться, за что именно платите и что входит в эту цену.

Для расчёта монтажных работ действует ГЭСН 81-02-09-2022 (Сборник 9. Строительные металлические конструкции) — это базовый нормативный документ, на который опираются все сметы в РФ при определении расценок на монтаж. Понимать его наизусть вам не нужно, важно понимать структуру, чтобы вас не «накрутили» при составлении коммерческого предложения.

Обратите внимание: масса металлопроката в смете часто берётся по теоретическому весу из ГОСТов, а реальная масса с учётом отходов получается выше. Этот «обвес» обычно закладывают как технологический запас на резку. Здесь и кроется одна из типичных схем: если цех берёт металл с запасом 10–12%, а в смете пишет только 5%, разницу он получит «живыми деньгами». Важно понимать, что технологические отходы металла — величина индивидуальная, но редко меньше 4–5% для сортового проката и редко больше 10% для листового. Если в вашей смете заложено меньше — будет нехватка металла в цеху и срыв сроков.

Никогда не подписывайте смету, в которой невозможно прочесть массу металла по чертежам и расценку за тонну отдельно по каждой операции. Смета без расшифровки — это способ спрятать наценку в 30–40%.

Выбор металла и антикоррозийная защита: от марок стали до ГОСТ 9.402-2004

Здесь я обычно говорю заказчикам одну и ту же фразу: не бывает «просто металла». Есть марки стали, из которых собирают ваши балки, и каждая живёт по своим правилам. Для типовых задач в частном доме — лестницы, ограждения, перекрытия — обычно используют Ст3 или С245. Для ответственных несущих конструкций с серьёзной нагрузкой — С345, а для наружных элементов в холодных регионах — 09Г2С.

Чтобы не утонуть в справочниках, держите в голове простую таблицу:

Подмена марки стали в цеху — классика. На бумаге С345, в маркировке — С245, разница в цене металла уходит мимо кассы. На проектной нагрузке это иногда не сказывается годами, пока конструкция не подхватит снеговую массу или не «сядет» под собственным весом. Я всегда рекомендую запросить у цеха сертификаты на прокат — это не каприз, а нормальная практика, потому что без бумаги вам потом нечего будет предъявить.

Отдельная боль — антикоррозийная защита. Самый распространённый вариант для чёрного металла — грунтовка ГФ-021 по ГОСТ 25129-82, красно-коричневая, знакомая всем по заборам и воротам. Грунт работает, но только если поверхность подготовлена правильно. И тут мы упираемся в ГОСТ 9.402-2004 «ЕСЗКС. Покрытия лакокрасочные. Подготовка металлических поверхностей к окрашиванию». Если коротко: степень очистки от окалины и ржавчины должна быть не ниже определённого класса (обычно Sa 2 или Sa 2½ по ISO 8501), поверхность должна быть обеспылена и обезжирена. На практике это значит, что цех должен либо пройти дробемётной камерой, либо обработать металл вручную до нужной чистоты — иначе грунт ляжет на окалину и отслоится в первую же зиму.

На что я смотрю в цеху, когда приезжаю на приёмку:

• Нет ли на металле прокатной окалины под слоем грунта — это видно по характерным тёмным пятнам, проступающим сквозь красно-коричневый слой.
• Какой толщины плёнка грунта — обычно 40–60 мкм, меньше уже рискованно, больше — может потрескаться при изгибе.
• Есть ли следы грунта в зоне сварных швов и болтовых отверстий — их грунтуют отдельно после сборки, и это тоже надо контролировать.

Юридические тонкости договора: кто отвечает за разгрузку и монтаж

Здесь у меня к заказчикам всегда одна просьба: не подписывайте договор, в котором расписана только общая стоимость и срок. Каждая зона ответственности должна быть прописана отдельно, иначе при любом сбое вы получите классическое «это не мы, это они».

Самая частая серая зона — разгрузочные работы. По типовой практике поставщик отвечает за упаковку и погрузку в свой транспорт. Разгрузка на объекте — зона заказчика, то есть ваша. И кран, и манипулятор, и стропальщики — это ваши расходы, ваша логистика, ваш риск простоя. Если монтажная бригада ждёт разгрузку трое суток, потому что у вас не оказалось крана, — это не вина завода.

Что ещё я настаиваю вписать в договор:

• Предельные сроки изготовления с разбивкой по этапам: заготовка, сварка, окраска, отгрузка. Без этого вы не сможете предъявить неустойку за срыв.
• Условия приёмки: на объекте или на заводе. Я всегда за приёмку на заводе до отгрузки — дешевле и быстрее, чем гонять брак обратно через полконтинента.
• Ответственность за скрытые дефекты в течение гарантийного срока — обычно 12–24 месяца, всё, что выходит за рамки, обсуждается отдельно.
• Порядок действий при несоответствии маркировки — если выясняется, что часть партии перепутана, кто и за какое время устраняет путаницу.
• Реквизиты производственной аттестации: наличие аттестации сварщиков (НАКС), соответствие цеха требованиям действующих ГОСТ и СП.

Договор на изготовление металлоконструкций — это не формальность. Это страховка от ситуации, когда вы уже перевели деньги, а завод говорит: «мы свою часть сделали, дальше ваши проблемы».

Контроль качества на этапе приемки: на что обратить внимание при получении партии

Вот мы и подошли к моменту, ради которого писался весь предыдущий материал. Машина пришла, монтажники стоят, кран работает. Что делать в первые пятнадцать минут, чтобы потом не кусать локти?

Приёмка готовых металлоконструкций — это не «посмотреть, чтобы не кривое». Это конкретный алгоритм, который я прогоняю на каждом объекте:

1. Сверяем маркировку с ведомостью отправочных марок. Каждая деталь — в своей стопке, в своём порядке, со своей биркой. Если что-то свалено в общую кучу — это не организованная отгрузка, а «как попало», и монтаж пойдёт так же.

2. Измеряем ключевые габариты рулеткой. Минимум — расстояния между осями отверстий, диагонали рам, длину балок. Рулетка, блокнот, фотоаппарат. Лучше потратить десять минут, чем неделю.

3. Осматриваем сварные швы. Подрядчик, который дорожит репутацией, присылает конструкции с визуально чистыми швами: ровный валик, нет подрезов, нет трещин, нет непроваров в корне. Если вижу «горы» грунта поверх шва — значит, им маскировали дефекты, и их нужно вскрыть.

4. Проверяем толщину защитного покрытия. Простейший толщиномер ЛКП — прибор недорогой, окупается с первого же заказа. По грунту ГФ-021 ожидаем 40–60 мкм, по порошковой краске — 80–120 мкм.

5. Фиксируем расхождения фото и актом. Если нашли несоответствие — не «решаем устно». Акт с подписью принимающей стороны, фото, отправка в офис завода в тот же день. Устные договорённости при крупных суммах не работают.

Отдельно скажу про приёмку на заводе. Это всегда дешевле. Когда вы ловите дефект в цеху, его устраняют до покраски и до отгрузки. Если дефект всплывает на объекте, цех либо уклоняется от гарантии («повредили при разгрузке»), либо выставляет счёт за переделку. Экономия на выезде на завод почти никогда не оправдывается — простой бригады и крана съедает любую «выгоду».

Финал: позиция

Заказ металлоконструкций по индивидуальным чертежам — это история не про «найти подешевле и поверить на слово». Это история про управление рисками, где каждая ошибка стоит денег, времени и нервов. Я за то, чтобы до запуска заказа у вас было три вещи: прочитанная и согласованная КМД с ясной маркировкой и привязками, разложенная по статьям расходов смета с расшифровкой по каждой тонне, и подписанный договор, в котором зоны ответственности расписаны не «по умолчанию», а внятным языком.

Когда эти три кита на месте, металл приходит вовремя, монтаж идёт без сюрпризов, а вы не тратите вечера на выяснение, кто виноват в смещённых на сантиметр отверстиях. На практике это значит ровно одно: вы перестаёте играть в лотерею со своим же ремонтом и начинаете им управлять.
