Обмерный план квартиры для дизайн-проекта: заказ услуги и контроль качества чертежа DWG

Каждый второй ремонт начинает буксовать не на выборе плитки и даже не на смете, а в тот момент, когда строители открывают первый план и выясняется: кухня на бумаге шире реальной на несколько сантиметров, угол у окна вовсе не прямой, а вентиляционный короб оказался «забыт» за мебельной расстановкой. В итоге кухню переделывают, плитку подрезают уже по факту, а заказчик слышит неприятное: «На плане этого не было».

Нормальный обмерный план квартиры в формате DWG снимает большую часть таких рисков до начала демонтажа, штробления и закупки материалов. Это не красивая схема из объявления застройщика и не формальность для дизайнера. Это рабочая геометрия помещения: стены, проемы, высоты, стояки, короба, выводы, ниши, отклонения углов — все, от чего потом зависят перегородки, мебель, раскладка покрытий и инженерия.

Я много раз видел объекты, где ремонт приходилось «лечить» уже в процессе. Причина почти всегда одна: люди сэкономили не на чертеже, а на точности исходных данных. Разберу, как заказать обмер, что попросить у исполнителя и как принять DWG-файл без специального образования в AutoCAD.

Почему план БТИ не заменяет обмер квартиры перед ремонтом

План БТИ полезен как справочный документ: по нему можно увидеть исходную конфигурацию квартиры, расположение помещений, иногда — несущие конструкции. Но брать его как единственную основу для дизайн-проекта я бы не советовал.

Проблема не в том, что план БТИ «плохой». Он сделан для другой задачи. Дизайнеру и строителям нужна фактическая картина конкретной квартиры на конкретный день: после стяжки или до нее, с реальными коробами, выступами, перепадами и привязками коммуникаций.

В типовой новостройке на плане все часто выглядит почти аккуратно: прямоугольные комнаты, ровные стены, понятные проемы. На объекте картина бывает иной. Монолитная стена уходит на 15–20 мм, угол между стенами отличается от 90°, короб имеет непредсказуемую глубину, а проем под межкомнатную дверь уже или шире проектного. Для штукатурки или поклейки обоев такие отклонения могут быть не драмой. Для встроенного шкафа, кухни в нише, стеклянной перегородки или раскладки крупноформатного керамогранита — это уже деньги и сроки.

Обмерный чертеж квартиры для ремонта должен отвечать не на общий вопрос «какая тут планировка?», а на прикладные:

• встанет ли кухонный пенал между коробом и стеной;
• где пройдет перегородка с учетом толщины будущей отделки;
• на какой отметке окажется чистый пол после стяжки, плитки, кварцвинила или инженерной доски;
• достаточно ли высоты для натяжного потолка, вентиляционного канала, трека или скрытого карниза;
• можно ли открыть дверь, не задев радиатор, выключатель или мебель;
• где именно находятся стояки, ревизии, вентиляционные решетки, выводы воды и канализации.

Важно понимать: дизайнер не должен угадывать эти вещи по фотографии, плану от застройщика или замерам «примерно рулеткой». Ему нужен исходник, который можно открыть, включить нужный слой, проставить мебельные привязки и передать строителям без ручной перерисовки.

Хороший обмерный план — это не рисунок квартиры. Это документ, по которому можно принимать решения, не приезжая на объект с рулеткой после каждой правки.

Как проходит профессиональный обмер: не только стены, но и геометрия

Заказ обмера квартиры начинается не с вопроса «сколько квадратных метров», а с понятного технического задания. Если исполнитель обещает прислать «план с размерами», уточните, что именно будет измерено и в каком виде вы получите результат.

На практике профессиональный замер строится в несколько проходов. Сначала фиксируется общий контур квартиры и габариты помещений. Затем снимаются все проемы, выступы, ниши, пилоны, вентиляционные и сантехнические короба. После этого специалист проходит по высотам и инженерии. И только потом чертеж собирают в AutoCAD, проверяя, чтобы размеры между собой сходились.

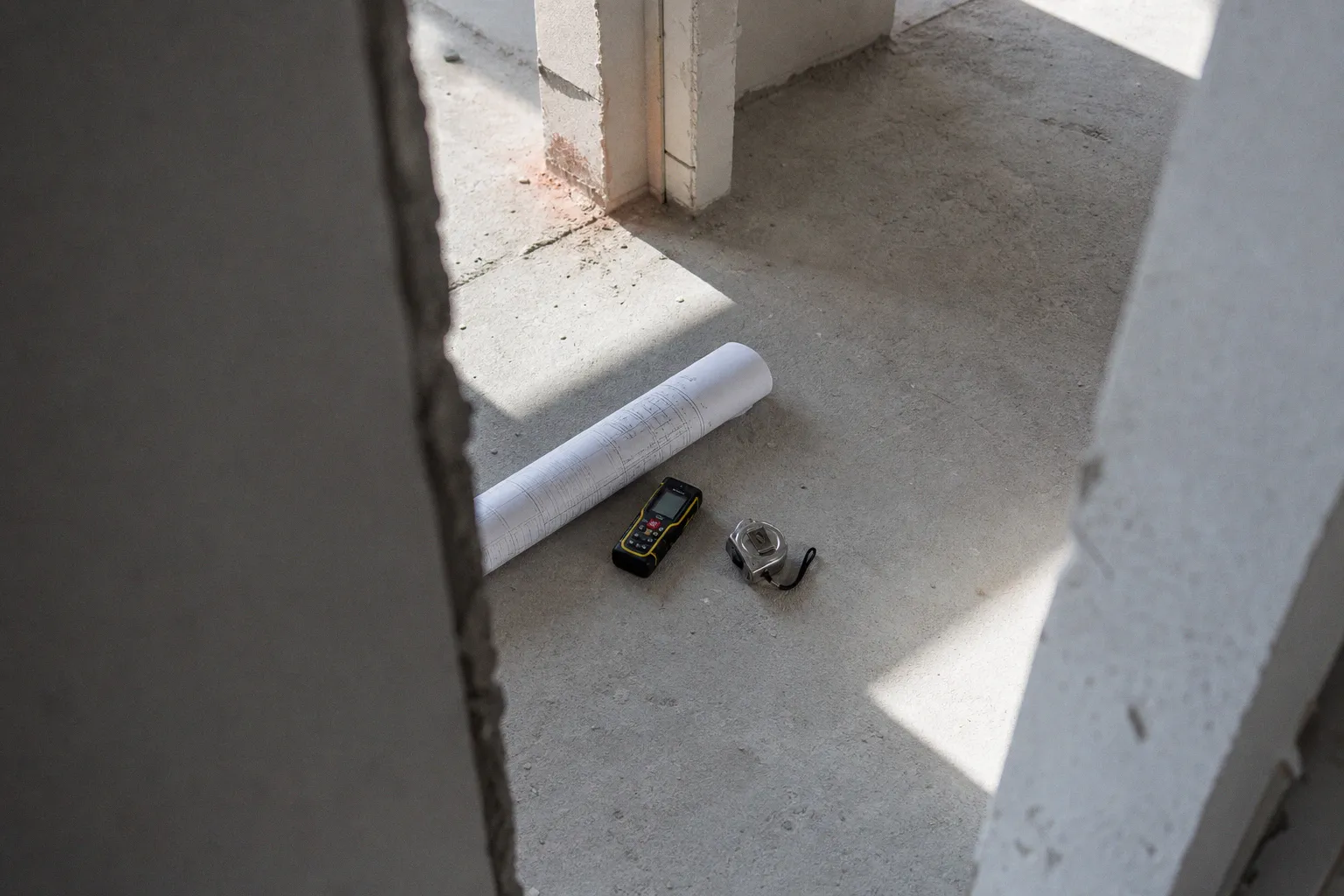

Лазерный дальномер здесь основной инструмент. При корректной работе его погрешность составляет до 1,5 мм — для дизайн-проекта это рабочая точность. Рулетка тоже нужна, но как вспомогательный инструмент: проверить короткий участок, снять неудобную привязку, измерить элемент, в который нельзя корректно «поймать» лазером.

Диагонали — защита от иллюзии прямых углов

Самая частая ошибка самостоятельного замера — измерить длину и ширину комнаты, а затем нарисовать аккуратный прямоугольник. В реальной квартире комната с двумя стенами по 4 метра и двумя по 3 метра не обязана иметь углы 90°. Особенно это заметно в новостройках, домах сложной формы, квартирах с эркерами и помещениях после старых перепланировок.

Поэтому я всегда смотрю диагонали. В идеальном прямоугольном помещении они равны. Если диагонали различаются, значит, геометрия «плывет»: один или несколько углов не прямые, а стены могут идти не параллельно.

Для чего это нужно в ремонте:

1. Для раскладки плитки и напольного покрытия. Если принять трапециевидную комнату за прямоугольную, подрезки у противоположных стен неожиданно окажутся разными. Особенно неприятно это выглядит на крупном формате и на покрытии с четким рисунком.

2. Для встроенной мебели. Шкаф в нише, кухня до потолка, столешница от стены до стены — все эти решения требуют реального, а не условного угла.

3. Для новых перегородок. Если отстраивать перегородку «по кривой» существующей стене, можно получить узкий проход или съесть место под дверь. Если выравнивать геометрию — нужно заранее понимать, сколько пространства уйдет.

4. Для потолочных решений. Карнизы, теневые профили, трековое освещение и декоративные рейки очень честно показывают кривизну стен. Здесь ошибка в исходном плане быстро становится видимой.

5. Для расчета материалов. Сам по себе лишний сантиметр редко разоряет бюджет. Но ошибка по контуру нескольких помещений, плюс ниши, короба и подрезки — это уже неверный заказ покрытия, плинтуса, профиля или мебели.

Обратите внимание: диагонали не отменяют замеры по стенам. Они дополняют друг друга и позволяют проверить, что чертеж отражает настоящую форму комнаты, а не удобную для рисования схему.

Что нужно измерить помимо длины стен

Когда я проверяю исходный обмер, меня интересуют не только цифры на контуре. В хорошем плане должны быть привязки, по которым можно найти каждый значимый элемент.

Минимальный набор такой:

• длины всех стен, включая короткие участки между проемами, нишами и коробами;
• ширина, высота и положение дверных и оконных проемов;
• глубина откосов, если она влияет на отделку, подоконник или мебель;
• габариты пилонов, выступов, вентканалов, сантехнических коробов;
• привязки радиаторов, стояков, счетчиков, люков, вентиляционных решеток;
• выводы воды и канализации, если квартира уже с инженерией;
• электрический щит, слаботочный щит, существующие выключатели и розетки — при расширенном обмере;
• отметки уровня пола, если в помещениях есть перепады;
• высота от чернового пола до перекрытия и отдельно от предполагаемого или существующего чистового пола до перекрытия.

Последний пункт многие недооценивают. А потом в санузле после стяжки и плитки неожиданно не сходится высота дверного полотна, на кухне не помещается воздуховод, а в коридоре потолок приходится опускать сильнее, чем хотелось. На практике это значит, что замерщик должен работать не только в горизонтальной плоскости.

Что должен содержать чертеж квартиры DWG для ремонта

DWG — это редактируемый формат AutoCAD. Его ценность не в самом расширении файла, а в возможности нормально работать с исходными данными: отключать слои, ставить новые размеры, вставлять мебель, делать планы демонтажа и монтажа, разворачивать стены.

Если вам прислали только PDF, для просмотра его обычно достаточно. Но если впереди дизайн-проект, перепланировка, работа нескольких подрядчиков или изготовление встроенной мебели, просите и PDF, и DWG. PDF нужен для быстрого просмотра и печати, DWG — для дальнейшей работы.

В корректном файле элементы не должны лежать одной бесформенной кучей. Стены, размеры, тексты, оси, инженерные обозначения, мебель и подложки логично разносить по отдельным слоям. Универсального обязательного стандарта именования слоев именно для интерьерных DWG нет: студии и проектировщики часто используют свои системы. Но принцип должен быть понятным — слои не мешают друг другу и позволяют редактировать чертеж без риска стереть половину плана.

Например, в файле могут быть отдельно выделены:

Я бы не придирался к тому, назван ли слой WALL, СТЕНЫ или AR_WALL. Это вопрос внутренней дисциплины исполнителя. Но если стены, размеры и текст нельзя отделить друг от друга, а при выключении одного слоя исчезает половина полезной информации, файл будет неудобен для дизайнера и строителей.

Размеры должны быть связаны между собой

Открывая DWG, посмотрите, есть ли на плане не только отдельные размеры, но и логика их построения. Обычно нужны:

• общие габариты помещения;
• размеры по каждой стене;
• цепочки привязок проемов, ниш, коробов и выступов;
• ширина и высота дверей и окон;
• размеры санитарных и вентиляционных шахт;
• высоты помещений и отдельных конструктивных элементов.

Если на стене длиной 4 200 мм показан только общий размер, а окно нарисовано без привязки, для ремонта это слабая исходная база. Нельзя будет точно определить, сколько остается от угла до откоса, где ставить кухонный модуль или как выводить раскладку плитки.

Особенно внимательно смотрите на маленькие размеры. Большую комнату можно замерить довольно быстро. Ошибки обычно прячутся в узких простенках, коробах, откосах, санузлах и прихожих — там, где каждый сантиметр уже занят дверью, шкафом или инженерией.

В ремонте редко подводит размер самой комнаты. Подводит неучтенный короб шириной 180 мм или простенок, который оказался на 25 мм уже, чем в плане.

Какой уровень обмерного плана заказывать

Не всем нужен одинаковый пакет. Если квартира только куплена и вы выбираете между несколькими планировочными решениями, не обязательно сразу платить за максимальную детализацию. Но и базовый план не стоит выдавать за полноценную рабочую документацию.

Обычно услугу делят на три уровня. Названия у исполнителей отличаются, но содержание примерно такое:

По рынку базовый AutoCAD-чертеж часто оценивают примерно от 40–50 рублей за квадратный метр, но исполнители обычно устанавливают минимальную стоимость заказа — порядка 2–3 тысяч рублей. Расширенный вариант может начинаться ориентировочно от 70 рублей за квадратный метр с минимальной ценой около 3,5 тысяч рублей. Полный комплект с развертками стен встречается в диапазоне около 100 рублей за квадратный метр и с минимальной стоимостью примерно от 5 тысяч рублей.

Это не прайс-лист, а ориентир, чтобы понимать логику цены. Маленькая квартира с двумя сложными санузлами, эркером, несколькими коробами и высокими потолками может требовать больше времени, чем простая квартира большей площади. И наоборот: чистый прямоугольный объект без инженерных сюрпризов обмеряется быстрее.

Срок подготовки готового комплекта в PDF и DWG часто составляет до пяти рабочих дней. Если план нужен срочно, не соглашайтесь автоматически на «сделаем вечером». Уточните, кто будет проверять чертеж после выезда. Замерить объект — одна работа. Аккуратно собрать, сверить и оформить файл — другая.

Когда действительно нужны развертки стен

Развертки — это не обязательная роскошь для любой квартиры. Но они сильно помогают, если в проекте есть:

• санузлы с раскладкой плитки, нишами, инсталляцией и скрытыми люками;
• кухня со сложным фартуком, колоннами, антресолями или встроенной техникой;
• стены с панелями, рейками, молдингами, декоративной штукатуркой;
• несколько видов отделки, которые должны точно стыковаться;
• встроенная мебель от стены до стены;
• нестандартные дверные порталы, скрытые двери, высокие плинтусы и теневые примыкания.

Без разверток многие решения все равно можно реализовать, но строители начинают решать детали «по месту». Иногда это разумно. Но чем сложнее отделка, тем дороже обходится импровизация.

Как принять обмерный план и проверить DWG самостоятельно

Заказчику не нужно становиться чертежником, чтобы увидеть грубые ошибки. Достаточно спокойно пройтись по плану в правильном порядке. Я советую не открывать файл и не пытаться сразу проверить все цифры: от этого быстро устаешь и начинаешь пропускать очевидное.

Сначала посмотрите PDF — он дает общую картину. Затем, если есть AutoCAD или совместимый просмотрщик, откройте DWG и убедитесь, что файл не является просто вставленной картинкой или неразобранным набором линий.

Порядок приемки я бы выстроил так.

1. Сверьте количество и форму помещений. На плане должны быть все комнаты, лоджии, кладовые, санузлы, коридоры, ниши, вентшахты и выступы, которые существуют на объекте. Начинать нужно именно с этого: если контур неверен, проверка отдельных размеров уже не спасет документ.

2. Проверьте несколько контрольных размеров лично. Не надо перемерять всю квартиру. Возьмите лазерный дальномер или хорошую рулетку и выберите 5–7 разных участков: длинную стену, короткий простенок, ширину проема, глубину ниши, короб, высоту подоконника. Если расхождения системные, например по нескольку сантиметров, чертеж нужно возвращать на корректировку.

3. Посмотрите диагонали и непрямые углы. В помещениях, похожих на прямоугольники, диагонали должны быть указаны либо геометрия должна быть построена так, чтобы ее можно было проверить. Если комната фактически имеет отклонение, а на плане нарисована идеальным прямоугольником, это повод задать вопрос исполнителю.

4. Отдельно проверьте высоты. Высота от чернового пола до перекрытия и от чистового пола до перекрытия — разные величины. Если чистового пола еще нет, это должно быть понятно из обозначений. Также проверьте высоты окон, дверей, подоконников, порогов и заметных перепадов.

5. Найдите инженерные ограничения. Посмотрите, обозначены ли стояки, вентиляция, радиаторы, щиты, канализационные выводы, ревизионные люки. Именно эти элементы чаще всего мешают мебели, перегородкам и сантехнике.

6. Проверьте читаемость файла. Размеры не должны перекрывать друг друга так, что их невозможно разобрать. Текст должен читаться, линии — иметь понятную толщину, а стены не должны теряться среди вспомогательных построений. Хороший чертеж удобен не только автору, но и человеку, который впервые открыл его на стройке.

7. Включите и выключите слои. Если в DWG можно отдельно скрыть размеры, стены или инженерные обозначения — файл собран грамотно. Если все исчезает одновременно либо отдельные элементы приходится вылавливать вручную, попросите привести структуру в порядок.

Обратите внимание на масштаб и единицы измерения. Для квартирных планов обычно работают в миллиметрах. Если дизайнер открывает файл, а помещение превращается в гигантский ангар или в крошечную точку, проблема может быть не в самой геометрии, а в настройке единиц. Это исправляется, но лучше получить нормальный исходник сразу.

Ошибки, которые лучше исправить до старта проекта

Иногда заказчик видит неточность, но думает: «Дизайнер потом разберется». Дизайнер действительно разберется — только время уже уйдет, а часть решений придется переделывать. До начала планировок и визуализаций лучше вернуть на корректировку следующие вещи:

• отсутствующие или неверно привязанные вентканалы и сантехнические стояки;
• неуказанные перепады пола и высоты;
• двери без направления открывания;
• окна без высоты подоконника и привязки к углам;
• условно прямые углы там, где помещение имеет явную трапециевидную форму;
• размеры, которые не сходятся в размерных цепочках;
• стены и перегородки без понимания их фактической толщины;
• DWG, где все элементы собраны на одном слое и не редактируются нормально.

Я бы добавил сюда еще один практический момент. Если обмер выполняется до демонтажа, зафиксируйте существующую квартиру максимально подробно. После сноса старых коробов, облицовок или перегородок могут открыться сюрпризы: иной материал стены, скрытая ниша, старый канал, перепад основания. Тогда план не становится бесполезным, но его нужно обновить перед выпуском рабочих чертежей.

Что передать замерщику до выезда и что попросить после

Чтобы обмер не превратился в обмен сообщениями «а это тоже надо было снять?», заранее объясните, для чего нужен план. Одно дело — оценить расстановку мебели. Другое — подготовить проект с переносом кухни, сложным потолком, кондиционированием и встроенными шкафами.

Перед выездом я советую сообщить исполнителю:

• будет ли перепланировка и какие стены предполагается демонтировать;
• нужен ли проект для согласования или только для ремонта;
• планируется ли встроенная мебель, кухня до потолка, гардеробные;
• есть ли сложные зоны: два санузла, лоджия, эркер, второй свет, мансарда;
• нужны ли привязки инженерии и развертки стен;
• в каком формате работает ваш дизайнер и нужна ли определенная структура слоев.

После выполнения работ запросите два файла: читаемый PDF для себя и редактируемый DWG для дизайнера. Если дизайнер уже выбран, разумно дать ему посмотреть на план до окончательной приемки. Он быстро заметит отсутствие данных, которые будут критичны именно для его решений.

Не стесняйтесь просить корректировки. Спокойная проверка обмерного плана — нормальная часть работы, а не недоверие к специалисту. В ремонте слишком много последующих процессов опирается на этот документ, чтобы принимать его «на глаз».

Точный план экономит не миллиметры, а переделки

Обмер — один из тех этапов, которые кажутся скучными, пока не приходится подрезать уже заказанную столешницу или переносить розетку за установленной кухней. Красивый дизайн начинается не с визуализации. Он начинается с того, что все участники проекта одинаково понимают, какие стены, высоты и ограничения есть в квартире на самом деле.

Я бы не гнался за самым дорогим комплектом без причины, но и не заказывал схему, по которой нельзя работать. Для обычного ремонта часто достаточно расширенного обмера с точной геометрией, диагоналями, высотами и инженерными привязками. Для сложной отделки стоит добавить развертки. А при приемке смотрите не на количество красивых линий, а на способность чертежа ответить на простой вопрос: сможет ли строитель выполнить по нему работу без догадок и постоянных перемеров?

Если ответ положительный, значит, основа для дизайн-проекта у вас действительно надежная.
