Техническое задание на металлоконструкции: ключевые требования и правила разработки

Стандарт распространяется на стальные строительные конструкции из стали класса прочности C235 и выше, эксплуатируемые в любых климатических районах с сейсмичностью до 9 баллов включительно. Этот документ определяет общие технические условия — допуски на геометрию, правила сварки, требования к антикоррозийной защите.

ГОСТ 15.016-2016 регламентирует состав и оформление самого технического задания. Два стандарта работают в связке: первый задаёт параметры изделия, второй задаёт параметры документа, по которому изделие заказывают. Если один из них не применяется, ТЗ теряет юридическую и техническую определённость — исполнитель получает право трактовать неуказанные параметры в свою пользу.

Единой законодательно утверждённой формы бланка ТЗ на металлоконструкции не существует. ГОСТ 15.016-2016 задаёт структуру и требования к содержанию, форма подачи информации адаптируется под объект и отрасль. Это означает, что от заказчика зависит, какие разделы ТЗ будут раскрыты подробно, а какие — формально. Ошибка в приоритетах разделов выявляется не на стадии согласования, а на стадии приёмки — когда конструкция уже произведена и исправлять поздно.

Структура ТЗ: обязательные блоки по ГОСТ 15.016-2016

Техническое задание на изготовление металлоконструкций должно содержать конкретный набор сведений. Без них завод-изготовитель работает по собственным допущениям, что ведёт к переработкам и браку. Допущения завода — не злонамеренность, а следствие отсутствия исходных данных: приоритет отдаётся технологии, которая дешевле и привычнее для конкретного производства, а не той, которая лучше для объекта.

Обязательные блоки:

• Климатические условия площадки строительства — расчётная температура наружного воздуха, влажностный режим, агрессивность среды, сейсмичность. Конкретные цифры, а не формулировка «район строительства — Север». Заводу нужны температуры: −20 °C и −60 °C — это разная сталь, разная подготовка кромок, разная категория сварных швов.
• Архитектурная конфигурация объекта — габариты, этажность, пролёты, узлы примыкания. Конструктивные ограничения по транспортировке: максимальная длина и масса элемента, определяемые маршрутом доставки и грузоподъёмностью монтажного крана.
• Нагрузки и воздействия — постоянные, временные, снеговые, ветровые, крановые, сейсмические; коэффициенты надёжности по нагрузке. Указываются не только расчётные значения, но и сочетания, которые проектировщик считает определяющими.
• Требования к чертежам КМД — степень детализации, формат передачи, количество ревизий. Если проектант передаёт КМД в формате DWG, а завод работает в Tekla — это конфликт систем, который вскрывается в процессе изготовления, а не на этапе согласования.
• Требования к паспортам качества — объём сертификатов на материал, протоколов неразрушающего контроля, актов освидетельствования скрытых работ. Конкретный перечень документов, а не общее «предоставить паспорт».
• Условия эксплуатации и агрессивность среды — для выбора класса лакокрасочного покрытия. Промышленная атмосфера с выбросами сернистых соединений и прибрежный район с морскими солями — разные классы покрытия и разные системы подготовки поверхности.

ГОСТ 23118-2019 распространяется на конструкции из стали класса прочности C235 и выше, эксплуатируемых в районах с сейсмичностью до 9 баллов включительно.

Пропуск блока «агрессивность среды» влечёт выбор покрытия на усмотрение завода. Результат — преждевременное разрушение лакокрасочного покрытия, не соответствующего реальным условиям эксплуатации. Завод не обязан думать за заказчика: если в ТЗ написано «покрытие — атмосферостойкое», без класса и системы подготовки, исполнитель выберет бюджетный вариант, допускаемый стандартом для неагрессивной среды.

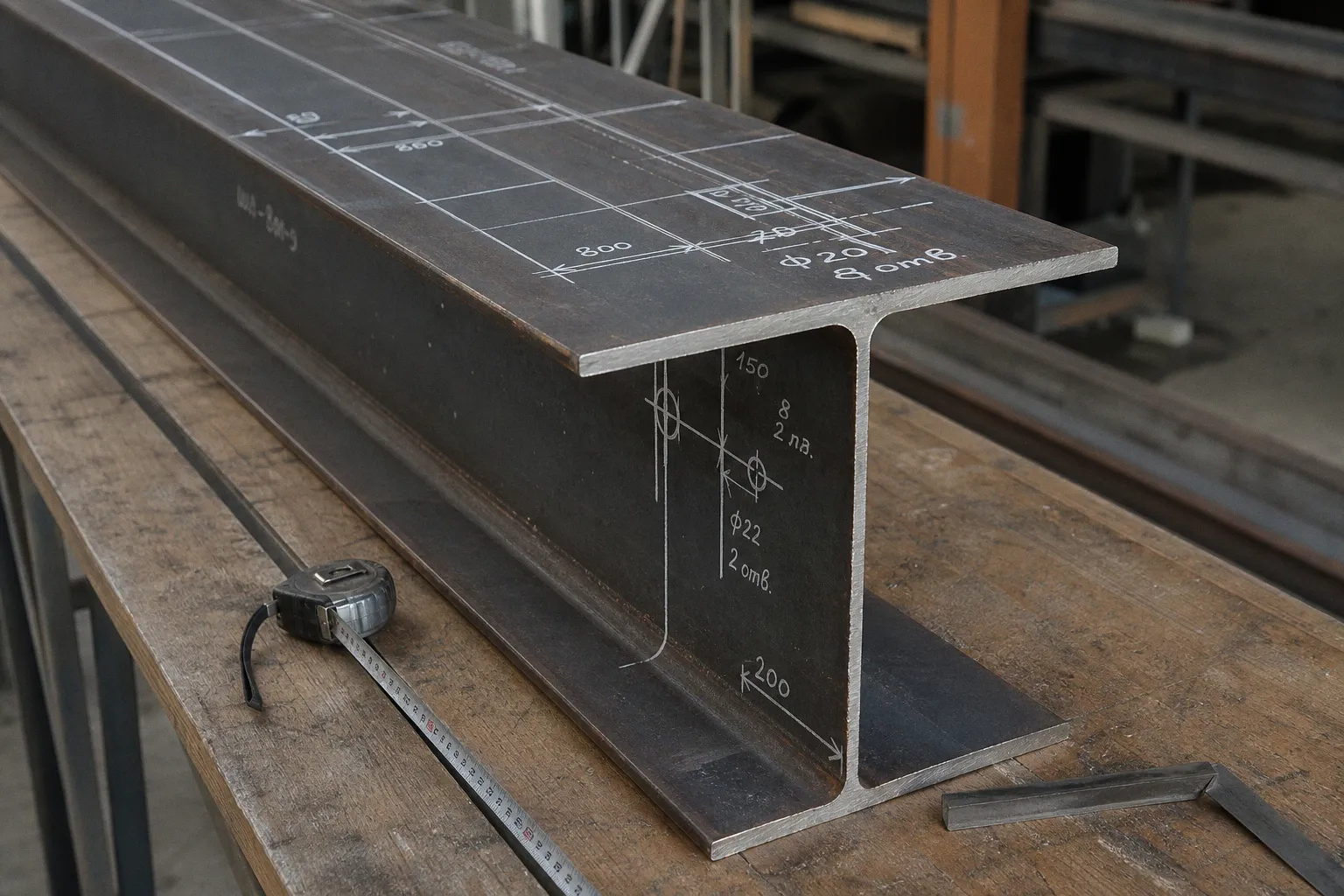

Геометрия и подготовка кромок: допуски для стали C235 и выше

Качество кромок определяет качество сварного соединения. Допустимая шероховатость кромок зависит от способа резки и расчётной температуры эксплуатации. Это не абстрактное требование, а параметр, напрямую влияющий на проплавление шва и его механические свойства.

Нормативные значения шероховатости кромок:

• Ручная кислородная и воздушно-дуговая резка углеродистой стали — не более 1 мм.
• Ручная резка для районов с расчётной температурой от −45 °C до −65 °C — не более 0,5 мм.
• Автоматическая резка для кромок, не подлежащих сварке — не более 0,3 мм.

Эти значения фиксируют в ТЗ отдельным пунктом. Заводы, работающие на полуавтоматах с ручной зачисткой, физически не выдают кромку 0,3 мм — это уровень лазерной или плазменной резки с ЧПУ. Если ТЗ требует автоматическую резку, это отражается в цене и сроках. Если требование не зафиксировано документально, исполнитель применяет минимально допустимый вариант — 1 мм.

Дополнительный нюанс: шероховатость кромки проверяется на готовом элементе до сборки. Если кромка не соответствует нормативу, элемент возвращается на повторную обработку. В ТЗ целесообразно указать, на каком этапе и каким методом проводится контроль — визуально-измерительный, шаблонами или профилометром. Без указания метода контроля возможны разногласия при приёмке: завод считает кромку допустимой, монтажная организация — нет.

Сварные соединения: три категории качества

Сварные соединения стальных конструкций делятся на три категории качества по ГОСТ 23118-2019. Категория назначается проектировщиком исходя из условий работы конструкции — характера нагрузок, их повторяемости, наличия знакопеременных напряжений.

Для конструкций с динамическими нагрузками угловые швы выполняют с плавным переходом к основному металлу. Угол перехода превышает 120°, высота чешуйчатости шва не превышает 0,5 мм. Эти параметры проверяются при визуальном и измерительном контроле.

Если ТЗ не содержит указания на категорию сварных соединений, исполнитель вправе применить категорию, которую считает достаточной для заявленных нагрузок. Для конструкций с динамическим режимом работы это может оказаться категорически неверным решением.

Категория I — самый жёсткий уровень — существенно повышает трудоёмкость сварки и стоимость изготовления. Разница ощутима, и её закладывают в ТЗ как осознанное инженерное решение, а не как недоговорённость. Если проектирователь указывает категорию I только для ряда критических узлов, это должно быть отражено в чертежах КМД: каждый шов маркируется категорией, и завод видит, где применять ужесточённую технологию, а где — стандартную.

Спорные случаи — балки перекрытия с переменной нагрузкой, фермы с вибрацией от оборудования, площадки обслуживания с динамическим воздействием — требуют от проектировщика явного указания категории. Отсутствие указания не означает, что шов будет некачественным, но означает, что ответственность за выбор категории перекладывается на изготовителя. А изготовитель выбирает исходя из своих возможностей, а не из расчётного ресурса конструкции.

Антикоррозийная защита: класс покрытия по ГОСТ 9.032

Класс лакокрасочного покрытия выбирают по агрессивности среды. Агрессивность определяется составом атмосферы, контактом с влагой, температурным режимом. ГОСТ 9.032 задаёт классы покрытий в зависимости от условий эксплуатации.

Покрытие наносится в заводских условиях. Исключение составляют монтажные стыки — участки шириной 10 см от сварного шва — и места исправления повреждений. Эти зоны окрашиваются на стройплощадке. В ТЗ фиксируют не только класс покрытия, но и систему: грунт, промежуточное покрытие, финишный слой — с указанием суммарной толщины и количества слоёв.

Качество подготовки поверхности определяет срок службы покрытия. Степень обезжиривания — первая по ГОСТ 9.402. Очистка от ржавчины и окалины регламентируется СП 28.13330.2017. Если ТЗ не ссылается на эти нормативы, завод применяет собственную технологию подготовки, как правило — минимально достаточную для достижения заданного класса покрытия в лабораторных условиях, а не в реальной эксплуатации.

Качество очистки поверхности от жировых загрязнений перед нанесением покрытий должно соответствовать первой степени обезжиривания по ГОСТ 9.402.

Типовая ошибка — указание в ТЗ только наименования покрытия («грунт-эмаль по ржавчине») без класса по ГОСТ 9.032 и без ссылки на стандарт подготовки поверхности. Исполнитель поставляет состав, формально проходящий по нормативу для неагрессивной среды, но не выдерживающий реальных условий эксплуатации объекта. Деградация покрытия в таких случаях наступает значительно раньше расчётного срока — первые признаки проявляются в зонах конденсата, на стыках и в местах скопления влаги.

Ещё одна распространённая ошибка — отсутствие в ТЗ требований к условиям нанесения покрытия: температура воздуха, влажность, точка росы. Завод наносит покрытие в неотапливаемом цехе при температуре близкой к нижнему пределу допуска, адгезия оказывается заниженной, но визуально покрытие выглядит нормально. Дефект вскрывается при эксплуатации, когда покрытие начинает шелушиться и отслаиваться.

Исправление дефектов и контроль остаточных деформаций

Сварка создаёт остаточные напряжения и деформации. ГОСТ 23118-2019 ограничивает способы их исправления. Эти ограничения — не рекомендации, а жёсткие условия, нарушение которых меняет микроструктуру металла в зоне правки.

Термический и термомеханический способы применяют при температуре нагрева:

• Не более 700 °C — для термообработанного проката.
• Не более 900 °C — для горячекатаного проката.

Превышение температуры изменяет структуру стали и снижает прочность. Для термообработанного проката это критично: перегрев снимает эффект термообработки, и зона правки теряет проектные свойства. Это фиксируется в ТЗ как прямое ограничение метода правки, а не как общая фраза «исправить дефекты».

Повторное исправление одного и того же дефектного участка шва допускается не более двух раз. Третья попытка — основание для вырезки дефектного участка и вварки вставки. Если ТЗ не содержит этого ограничения, завод проводит многократные подварки, каждая из которых увеличивает зону термического влияния и накапливает структурные изменения в металле. Лимит в две попытки — это не бюрократическое ограничение, а инженерный предел, после которого восстановление шва сваркой менее надёжно, чем замена участка.

Контроль остаточных деформаций выполняется геодезическими методами. Допустимые отклонения от проектной геометрии фиксируются в ТЗ отдельным разделом. Отсутствие раздела означает, что приёмка ведётся по факту — заказчик обнаруживает отклонения при монтаже, когда правка требует демонтажа или силового воздействия на уже установленный элемент.

В ТЗ указывают:

• Допустимые отклонения линейных размеров элементов.
• Допустимые отклонения от прямолинейности и плоскостности.
• Допустимые углы отклонения осей.
• Метод контроля и точность измерений.

Если эти параметры не заданы, применяются нормативные значения из ГОСТ 23118-2019, но они носят общий характер и могут не учитывать специфику конкретного объекта. Для длинномерных элементов — колонн, ригелей пролётом более 12 м — допуски должны учитывать транспортные деформации и условия хранения на площадке.

Типовые ошибки в ТЗ на металлоконструкции

Ошибки, которые ведут к перерасходу металла, браку и срыву сроков:

1. Отсутствие класса прочности стали. Завод применяет ближайшую доступную марку — не всегда с требуемыми характеристиками по свариваемости и ударной вязкости при отрицательных температурах. Разница между C235 и C345 — не только в прочности, но и в технологическом режиме сварки, подогреве, типе электродов.

2. Неуказанная категория качества сварных швов. Исполнитель определяет категорию по своему усмотрению, что критично для динамически нагруженных конструкций. Следствие — необеспеченная долговечность критических узлов.

3. Отсутствие ссылки на ГОСТ 9.402 и СП 28.13330.2017. Подготовка поверхности выполняется по усмотрению завода, что напрямую влияет на адгезию и ресурс покрытия.

4. Шероховатость кромок не нормирована. При ручной резке это означает 1 мм вместо требуемых 0,3 мм — разница в качестве проплавления и механических свойствах шва.

5. Не зафиксированы температурные ограничения правки. Риск перегрева термообработанного проката и потери его проектных свойств.

6. Нет требований к паспортам качества и протоколам НК. Приёмка ведётся без документального подтверждения характеристик, и при обнаружении дефектов в процессе эксплуатации заказчик лишён оснований для претензий.

7. Отсутствие указаний по транспортировке и хранению. Длинномерные и крупногабаритные элементы деформируются при неправильном складировании. Если в ТЗ не прописаны условия хранения — подкладки, интервалы, защита от осадков — ответственность за деформации размывается.

Каждое требование в ТЗ — это числовое значение с указанием нормативного документа. Формулировка «выполнить в соответствии с ГОСТ» без конкретных пунктов и таблиц оставляет исполнителю право выбора в рамках допусков, а не в рамках замысла проектировщика.

Каждый из перечисленных пунктов — это конкретный параметр, а не общая рекомендация. Каждый пункт проверяется при приёмке: если параметр не указан в ТЗ, приёмка по нему невозможна — нечего сверять.

Позиция

Техническое задание на металлоконструкции — рабочий документ, а не формальность для тендера. Каждый раздел ТЗ — это числовое требование с указанием нормативного документа. ГОСТ 15.016-2016 задаёт структуру, ГОСТ 23118-2019 задаёт параметры. Без привязки к конкретным пунктам этих стандартов ТЗ превращается в перечень пожеланий, который исполнитель интерпретирует в свою пользу — и имеет на это полное право, если пожелания не оформлены как требования.

Рабочий порядок: до подписания ТЗ каждое требование сверяется с таблицами допусков и категорий качества. Спорные параметры выносятся в приложение с указанием метода контроля. Паспорт качества и протоколы неразрушающего контроля включаются в условия приёмки как обязательные приложения к акту.

При работе с узкоспециализированными отраслями — мостостроение, резервуаростроение, нефтегаз — структура ТЗ адаптируется под отраслевые стандарты, и форма подачи отдельных разделов может отличаться от базовой. Но принцип остаётся неизменным: каждое требование — число, единица измерения, ссылка на норматив. Всё, что не зафиксировано в этих трёх элементах, на практике не существует.
