Контроль качества бетона при приемке: методы проверки смеси из миксера

Процедура входного контроля занимает 30–40 минут. Пропуск любого этапа — прямая дорога к фундаменту с дефектами, которые проявятся через месяц, и к спорам с поставщиком, который к тому моменту уже закрыл накладную.

Контроль качества бетона при доставке миксером — не бюрократическая формальность и не перестраховка. Это единственный момент, когда характеристики смеси можно зафиксировать и, если нужно, оспорить. После укладки в конструкцию вернуться к вопросу «а был ли бетон нужной марки» уже невозможно без разрушительных испытаний.

Первичная документация и визуальный осмотр миксера

До того как лоток миксера откроется над приемным бункером, проверяют сопроводительные документы. На каждый автобетоносмеситель поставщик обязан передать паспорт качества на бетонную смесь (товарно-транспортную накладную с отметкой о классе, марке и рецептуре). В паспорте указывают: класс бетона по прочности (например, В25), марку по подвижности (П3, П4), морозостойкость (F), водонепроницаемость (W), наименование и объем добавок, дату и время загрузки.

Паспорт качества — единственный документ, по которому предъявляют претензию поставщику при отклонении прочности ниже проектной марки. Без него ни одна лаборатория не зафиксирует рекламацию.

Документ сверяют с тем, что заказано в проекте: марка, класс, подвижность, наличие противоморозных или пластифицирующих добавок. Несовпадение хотя бы по одному параметру — основание для отказа в приемке до выяснения. Время загрузки в паспорте проверяют особенно тщательно: именно от него отсчитывают допустимый срок доставки.

Если паспорт не предоставлен или данные в нём нечитаемы — миксер ставят в сторону до решения вопроса. Принимать смесь без документа — значит взять на себя весь риск без возможности предъявить претензию.

Визуальный осмотр: что смотреть и на что обращать внимание

Визуальный осмотр начинают с кузова миксера. Смотрят на:

• Однородность смеси через открытый верхний люк — отсутствие явно выраженного расслоения, комков и сухих включений. Если в барабане видны отдельные сухие участки или заметно разделение на фракции, смесь расслоилась при транспортировке. Причина — длительная перевозка, неработающий вращательный механизм барабана или нарушение скорости вращения.
• Цвет — серый, равномерный, без рыжего оттенка (признак глинистых примесей или некачественного песка) и без белесого (признак избытка воды или цементного молочка на поверхности). Тёмно-серый цвет указывает на нормальное водоцементное отношение; светлый, мутный оттенок — на превышение содержания воды.
• Состояние лотка и горловины — остатки застывшего бетона на стенках говорят о том, что барабан промыли недостаточно, и предыдущая партия попала в текущую. Два-три слоя старого бетона на стенках барабана уменьшают полезный объем и дают включения, которые не растворяются при перемешивании.
• Объём — поставщик обязан обеспечить доставку без потерь сверх 2% по ГОСТ 7473-2010. Если проектом заложено 8 кубов, а фактически выгружено заметно меньше — фиксируют расхождение.

На что ещё обратить внимание при осмотре

Отдельный момент — состояние самого миксера. Барабан должен вращаться равномерно, без рывков и постороннего стука. Если при вращении слышен металлический лязг или заметна вибрация кузова, возможен износ лопастей внутри барабана — смесь не перемешивается равномерно, и характеристики по объёму будут неоднородными.

Визуальный осмотр не заменяет инструментальный контроль. Он — первый фильтр, который отсекает явный брак до того, как бетон начнут принимать в работу.

Определение подвижности конусом Абрамса

Подвижность смеси — параметр, который проверяют на месте, без лаборатории. По нему судят, сможет ли смесь заполнить опалубку без расслоения и без дополнительного вибрирования сверх проектного. Метод регламентирован ГОСТ 10181-2014.

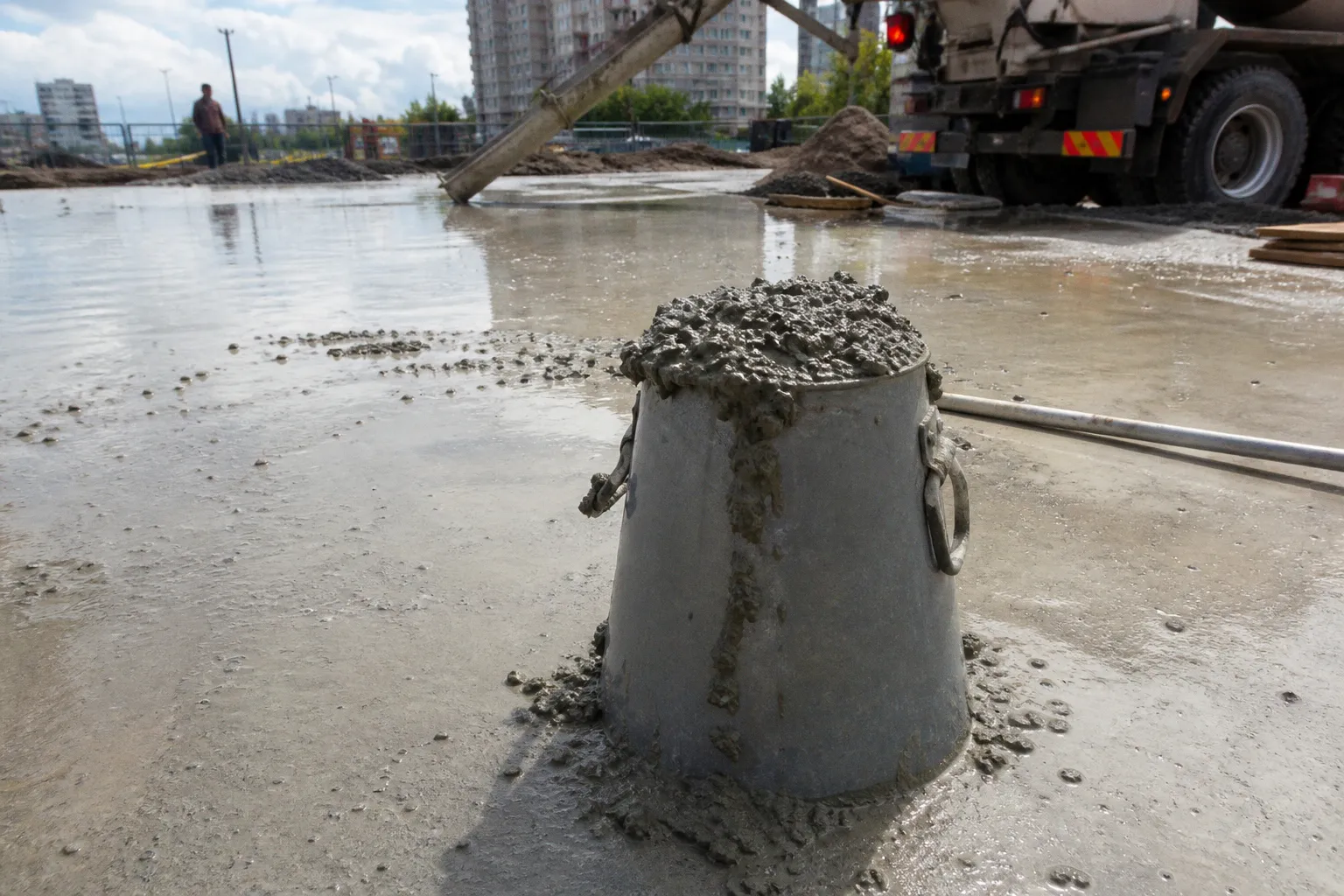

Рабочий инструмент — стандартный конус Абрамса: усеченный металлический конус высотой 300 мм, с нижним основанием 200 мм и верхним 100 мм. Конус устанавливают на ровную площадку (металлический лист, фанеру, влажную подложку). Снизу — прижимные лапки или упоры, чтобы конус не поднимался при заполнении.

Подготовка и заполнение конуса

Перед началом конус и подложку увлажняют, но не заливают водой — избыток влаги на поверхности подложки смазывает нижний слой пробы и занижает результат. Внутреннюю поверхность конуса также протирают влажной тканью.

Заполнение для марок П1–П3 ведут в три слоя одинаковой высоты. Каждый слой штыкуют 25 раз металлическим стержнем диаметром 16 мм с закругленным концом. Штыкование распределяют равномерно по сечению — от краёв к центру по спирали или по квадратной сетке. Для марок П4–П5 смесь заливают в один-два слоя и штыкуют 10 раз, потому что высокоподвижная смесь заполняет конус без дополнительного уплотнения.

Осадка конуса — не подтверждение марки, а оперативный сигнал: смесь соответствует заявленной подвижности или нет. Подтвердить прочность могут только лабораторные испытания кубов через 28 суток.

Излишек срезают вровень с верхним краем. Конус снимают вертикально вверх за 5–7 секунд — резкое движение в сторону или наклон дают завышенный результат. Осадку измеряют линейкой или специальной рейкой, укладывая конус рядом с растекшимся бетоном. Разница высот между верхним краем конуса и верхней точкой осевшего бетона — искомая подвижность в сантиметрах.

Таблица марок подвижности

Когда результат нельзя считать корректным

Если измеренная осадка отличается от заявленной в паспорте более чем на ±2 см для П1–П3 или на ±3 см для П4–П5, партию бракуют на этапе приемки. Расхождение в пределах допуска не означает, что бетон идеален — оно означает, что отклонение укладывается в нормативное поле.

При температуре воздуха выше +25 °C смесь теряет подвижность быстрее. Если между выгрузкой и проведением испытания прошло более 15 минут в жаркую погоду, результат осадки конуса будет занижен по сравнению с характеристиками при выгрузке из миксера. Это учитывают при оценке.

Температурный режим и временные лимиты

Два фактора, которые невозможно компенсировать позже: температура смеси и время от загрузки до укладки.

Температуру бетонной смеси измеряют термометром с погружным датчиком. Толщина слоя смеси вокруг датчика — не менее 75 мм, иначе показания зависят от температуры окружающего воздуха, а не самой смеси. Показания снимают не раньше, чем через 3 минуты после погружения — за это время датчик термостатируется и выходит на реальную температуру.

Для летней укладки температура на выходе из миксера не должна превышать 30–35 °C для обычных смесей; для зимней укладки с противоморозными добавками — соответствовать проектной (обычно не ниже +5 °C на выходе). Перегретая смесь схватывается быстрее проектного срока и не успевает набрать требуемую прочность до потери подвижности. Слишком холодная — замедляет гидратацию, и прочность в ранние сроки оказывается значительно ниже расчётной.

Временные рамки по ГОСТ

Временные рамки по ГОСТ 10181-2014 жёсткие:

• Испытание смеси и формование контрольных образцов начинают не позднее 10 минут после отбора пробы.
• Весь процесс от отбора до окончания формовки укладывается в 30 минут.

При температуре воздуха выше +25 °C это время сокращают. При доставке свыше 90 минут с момента загрузки смесь теряет подвижность даже при работающем барабане миксера. Проверяют осадку конуса при любых сомнениях.

Вся процедура приёмки — от вскрытия люка до формовки последнего куба — должна уложиться в технологическое окно, заявленное поставщиком в паспорте. Задержка бетона в миксере сверх 2 часов — основание для отказа от партии.

Что влияет на скорость потери подвижности

На практике быстрее всего подвижность падает в следующих случаях:

• высокая температура воздуха (выше +30 °C) и прямое солнце — смесь в барабане нагревается дополнительно;
• длительная перевозка по плохим дорогам с частыми остановками — интенсивное перемешивание в сочетании с вибрацией ускоряет структурирование;
• добавление противоморозных добавок при положительных температурах — некоторые составы рассчитаны на работу при минусовых температурах и ведут себя иначе при +15 °C и выше.

В этих ситуациях стандартные 90 минут от загрузки до укладки сокращаются реально до 60. Поставщик обязан указать ограничения в паспорте — но на площадке за соблюдением следит только прораб или лаборант.

Отбор проб и изготовление контрольных кубов

Контрольные образцы формуют одновременно с укладкой смеси в конструкцию. Из одной пробы делают серию минимум из трёх образцов-кубов.

Размер кубов и выбор формы

Размер куба зависит от крупности заполнителя по ГОСТ 10180-2012:

Использование формы неправильного размера — типичная ошибка на площадках без лаборанта. Если крупность заполнителя 40 мм, а куб отливают в форму 100×100 мм, камни не помещаются в сечение, и прочность куба оказывается заниженной из-за неоднородности. Результат — ложноотрицательная оценка, которая приводит к необоснованной рекламации или, хуже того, к ошибочной приемке заведомо слабой смеси, если крупность не учтена в обратную сторону.

Порядок формования

Формы перед заполнением смазывают тонким слоем смазки (отработанное машинное масло, специальные эмульсии) и собирают плотно, без щелей — протечка цементного молочка через неплотности меняет состав образца.

Смесь укладывают в два-три слоя с послойным штыкованием по тому же принципу, что и в конусе Абрамса: для каждого слоя — 25 ударов стержнем диаметром 16 мм с равномерным распределением по площади сечения. После укладки поверхность заглаживают мастерком или шпателем — ровно, без бугров и впадин.

Маркировка и условия хранения

Кубы маркируют: дата, время отбора пробы, класс бетона, номер партии. Маркировка наносится на боковую грань несмываемым маркером или на приклеенную этикетку. Утрата маркировки — потеря идентификации образца, а значит, невозможность привязать результат к конкретной партии.

Хранение до момента отправки в лабораторию — при температуре 20 ± 5 °C, в защищённом от прямого солнца и ветра месте. Не допускается хранение на открытом солнце при температуре выше +30 °C и на морозе без укрытия. Образцы накрывают влажной тканью или полиэтиленом, чтобы предотвратить испарение влаги с поверхности.

Испытание на сжатие проводят в лаборатории через 7 и 28 суток твёрдения по ГОСТ 10180-2012. Итоговая марка бетона считается подтверждённой только по результатам испытания серии образцов, а не по осадке конуса и не по визуальному впечатлению.

Что делать, если на площадке нет лаборанта

На небольших объектах лаборанта часто нет. В этом случае формование кубов поручают прорабу или мастеру, а образцы передают в аккредитованную лабораторию с курьером. Главное — обеспечить условия хранения и маркировку. Образцы, которые перегрели на солнце, заморозили или не промаркировали, теряют юридическую силу как доказательство.

Опасные заблуждения: разбавление водой и мифы о склерометре

На стройках повторяются два устойчивых сценария, которые приводят к потере контроля над качеством бетона.

Разбавление водой: почему это разрушает прочность

Первый — попытка компенсировать потерю подвижности добавкой воды прямо в миксер. Это грубое нарушение технологии. Водоцементное отношение жёстко задано рецептурой: превышение проектного содержания воды существенно снижает итоговую прочность бетона — зависимость здесь не линейная, а прогрессирующая. Каждый лишний процент воды меняет микроструктуру затвердевшего камня.

Дополнительно возникает расслоение: тяжёлый щебень оседает, цементное молочко всплывает, поверхность фундамента покрывается сетью усадочных трещин. Паспортные характеристики такой смеси перестают действовать. Фактически, добавив воду, бригада получает другой бетон — с другой прочностью, другой морозостойкостью и другим водопоглощением.

Как правильно восстанавливать подвижность

Восстановление подвижности по рецептуре выполняется по согласованной технологической карте поставщика: корректировки состава возможны только с применением заводского пластификатора в дозировке, указанной в рецептуре. Самостоятельная добавка воды, моющих средств или «пластификаторов» из хозяйственного магазина — это не корректировка, а переделка рецептуры с непредсказуемым результатом.

Если смесь прибыла с заниженной подвижностью, правильный порядок действий:

1. Зафиксировать расхождение осадки конуса с паспортными данными.

2. Связаться с поставщиком и запросить корректировку — пластификатор добавляют на БСУ до загрузки в барабан, а не на площадке вручную.

3. Если корректировка невозможна — отказаться от партии и зафиксировать отказ актом.

Склерометр на жидкой смеси: почему метод не работает

Второй распространённый сценарий — попытка проверить прочность склерометром (молотком Шмидта) прямо из миксера. Склерометр — прибор для неразрушающего контроля, но он измеряет прочность только затвердевшего бетона, упругий отскок или ударный импульс которого коррелирует с классом по ГОСТ 22690-2015. Для жидкой смеси метод не работает в принципе — нет твёрдого тела для отскока.

Лабораторные испытания контрольных кубов — единственный юридически значимый способ подтвердить марку бетона. Склерометр, визуальный осмотр и осадка конуса — фильтры первого уровня, а не окончательный вердикт.

Склерометр применяют на конструкции через 28 суток твёрдения как дополнительную проверку, но не как замену лабораторным испытаниям кубов. Прибор полезен для экспресс-оценки уже набравшего прочность камня, для выявления зон пониженной прочности на поверхности конструкции и для контроля качества в труднодоступных местах, где отбор керна затруднён. Но применительно к свежей смеси из миксера склерометр — бесполезный инструмент, и любая попытка им «проверить» бетон ничего не доказывает.

Почему нельзя верить «опытному глазу»

Отдельная категория — бригадиры и прорабы, которые определяют марку бетона «на глаз», по консистенции и цвету. Опытный взгляд действительно улавливает грубые отклонения: расслоение, избыток воды, неоднородность. Но определить разницу между В20 и В25, между П3 и П4 по внешнему виду невозможно. Подвижность может совпадать при совершенно разных прочностях — это зависит от состава цемента, водоцементного отношения и добавок. Визуальная оценка — первый фильтр, но не замена измерениям и лаборатории.

Порядок действий при приемке: сводный алгоритм

Свести все этапы в одну последовательность:

1. Получить паспорт качества на смесь из миксера. Сверить класс, марку, подвижность с проектом. Проверить время загрузки.

2. Провести визуальный осмотр смеси через люк миксера. Оценить однородность, цвет, отсутствие расслоения. Осмотреть состояние барабана и лотка.

3. Отобрать пробу из лотка миксера после выгрузки первых 10–15% объёма. Пробы из начала или конца выгрузки непоказательны — в начале идёт смесь со стенок барабана, в конце — остатки с дна.

4. Измерить температуру смеси термометром с выдержкой 3 минуты. Сверить с допустимым диапазоном для сезона и типа добавок.

5. Определить осадку конуса Абрамса с соблюдением количества штыкований и технологии снятия. Сравнить результат с паспортными данными.

6. Сформовать контрольные кубы нужного размера. Промаркировать. Обеспечить условия хранения до отправки в лабораторию.

7. Отправить кубы в лабораторию для испытания на 7 и 28 сутки. Зафиксировать передачу актом или журналом.

Каждый пункт занимает 5–7 минут при нормальной организации. Вся процедура укладывается в 30 минут — лимит по ГОСТ 10181-2014.

Контроль качества бетона при доставке миксером — не формальность и не перестраховка. Это единственный способ зафиксировать фактические характеристики смеси до того, как она станет частью несущей конструкции. Паспорт без проверки — бумага. Осадка без кубов — оценка «на глаз». Кубы без соблюдения времени и температуры — брак. Только связка документа, визуального осмотра, конуса Абрамса и лабораторных испытаний даёт ту самую доказательную базу, которая отделяет работающий фундамент от проблемы на десятилетия вперёд.
