Приемка электрики после ремонта: пошаговый чек-лист для проверки проводки

Скрытая проводка не прощает монтажных ошибок. Дефект под слоем штукатурки или за листом ГКЛ не определяется визуально — сечение кабеля, качество соединений, состояние изоляции остаются вне поля зрения.

Приемка электрики после ремонта: пошаговый чек-лист для проверки проводки

При этом электрика — единственная система в квартире, где брак может убить. Не «потечёт через пять лет», не «обои отклеятся», а именно убить — через повреждённую изоляцию, отсутствие заземления, несработавший автомат. Приемка электрики в квартире после ремонта сводится к трем контурам контроля: визуальный осмотр монтажа, инструментальная проверка розеточной сети и защитной автоматики, сверка с проектом и нормативной документацией. Пропустив хотя бы один из них, владелец принимает на себя риски, которые невозможно выявить без специального оборудования.

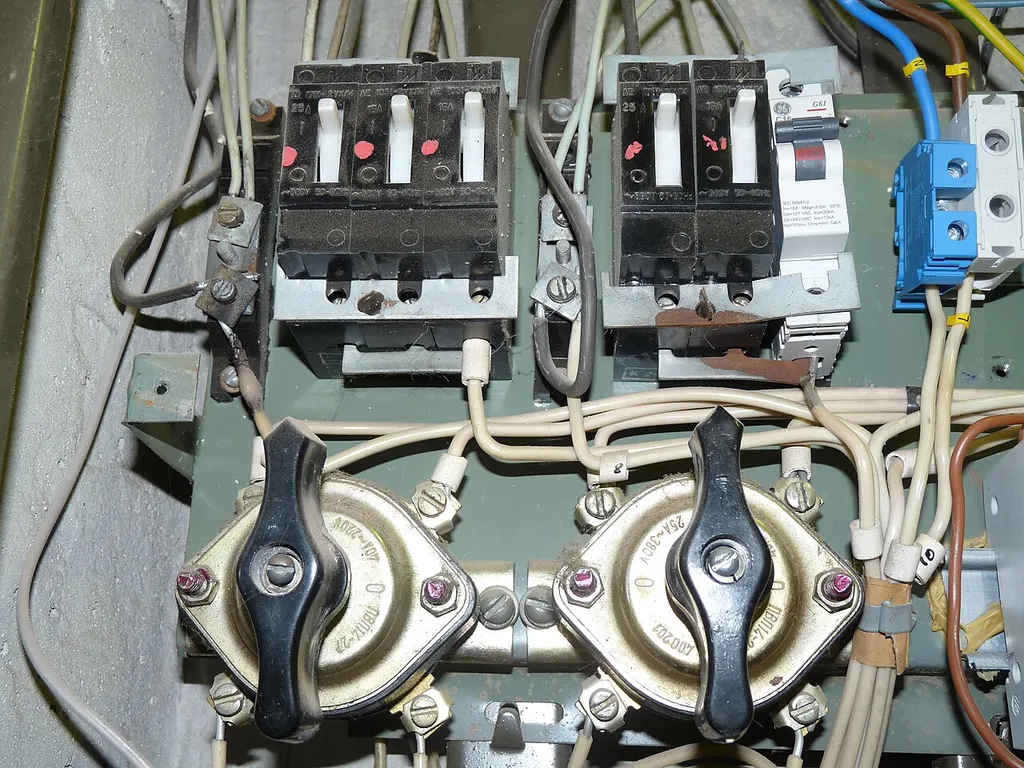

Визуальный контроль щитка и маркировка линий

Электрощит — единственный узел, где сосредоточены все линии и защитная автоматика. Осмотр начинают с него, потому что половина дефектов монтажа становится видна именно на этом этапе.

На лицевой панели каждого автоматического выключателя наносится маркировка с указанием группы потребителей: «Свет кухня», «Розетки зал», «Кондиционер», «Варочная панель». Отсутствие маркировки — нарушение ПУЭ. Если маркировка выполнена наклейками, проверяют читаемость и фиксацию: бумажные стикеры отклеиваются за 2–3 года, после чего идентифицировать линию невозможно без прозвонки. Оптимальный вариант — гравировка или маркировочные бирки на DIN-рейке, закреплённые хомутами.

Внутри щитка контролируют несколько параметров:

  • Сечение вводного кабеля и отходящих линий. Сечение обязано соответствовать нагрузке. Для розеточных групп — не менее 2,5 мм² (медь), для линий освещения — 1,5 мм², для варочной панели или духового шкафа — 6 мм² при однофазном подключении. Алюминий в бытовых сетях после 2000 года — нарушение. Проверяют визуально по маркировке на кабеле внутри щитка: тип, сечение, количество жил нанесены на оболочку через каждый метр.
  • Момент затяжки клемм автоматов. Проверяют попыткой вытянуть провод из клеммы — жила не проворачивается и не вынимается с усилием ниже среднего. Ослабленная клемма при нагреве плавит изоляцию в течение нескольких месяцев. Через полгода эксплуатации рекомендуется протянуть все клеммы повторно — медь под давлением винта даёт усадку.
  • Наличие УЗО или дифавтоматов на линиях с повышенной влажностью. Санузел, кухня, стиральная машина, посудомоечная машина — на каждой из этих линий обязателен дифференциальный автомат с током утечки 10 или 30 мА. Линия без дифзащиты на ванную — грубое нарушение, при котором подрядчик не имеет права сдавать объект.
  • Разделение нулевых шин. Нулевые рабочие (N) и нулевые защитные (PE) проводники объединяются только на шине PE в точке разделения. Соединение N и PE после вводного УЗО приводит к ложным срабатываниям защиты. Визуально: проводники N и PE должны подходить к разным шинам, каждая из которых имеет свою маркировку.
  • Свободное место на DIN-рейке. Минимум 30% запаса — для установки дополнительных автоматов или УЗО при модернизации сети. Переполненный щиток без запаса — признак того, что монтажник экономил на комплектации, а не проектировал с прицелом на будущее.
Маркировка линий в щитке — не косметика, а требование ПУЭ. Без неё невозможно локализовать аварийный участок и безопасно провести отключение при срабатывании автомата.

Помимо электрических параметров, оценивают качество механического монтажа: автоматы должны быть надёжно зафиксированы на DIN-рейке, провода уложены без резких перегибов, внутри щитка нет оголённых участков жил без изоляции. Заземляющий проводник вводного кабеля подключён к шине PE, а не к корпусу щитка «на авось».

Тестирование розеточной сети: фазировка и заземление

Розеточная сеть проверяется двумя приборами: тестером розеток для экспресс-контроля и мультиметром для измерения напряжений. Профессиональная приемка дополнительно использует измеритель сопротивления заземления и токоизмерительные клещи.

Пошаговый алгоритм проверки одной розетки:

1. Вставить тестер розеток в контрольную точку. Считать показания светодиодов. Корректная комбинация отображается двумя горящими индикаторами (обычно зелёный и красный). Три индикатора сигнализируют об одной из ошибок: отсутствие заземления, перепутаны фаза и нейтраль, обрыв нуля. Каждый тестер имеет свою расшифровку — сверяют с таблицей на корпусе прибора.

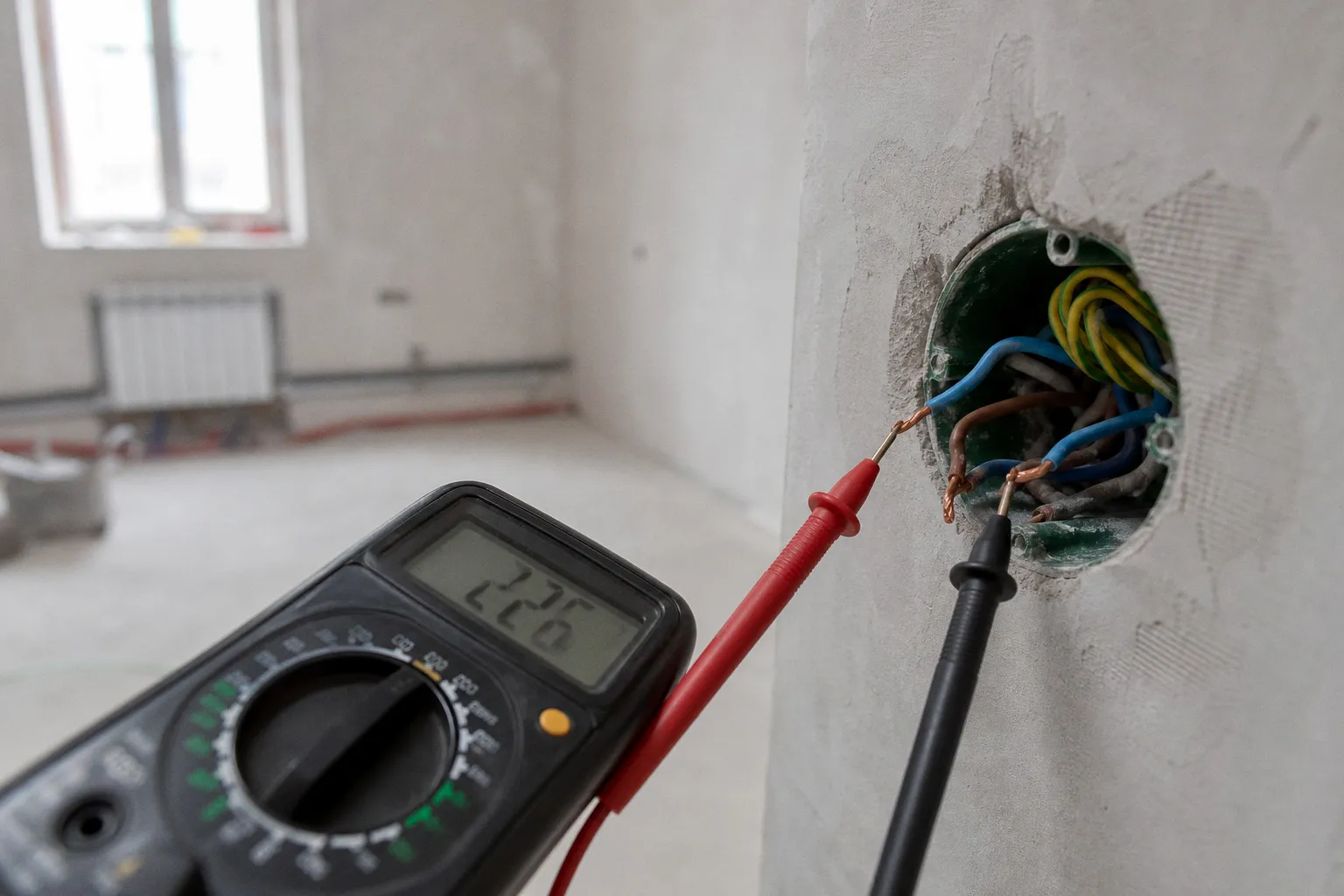

2. Перевести мультиметр в режим измерения переменного напряжения с пределом не менее 750 В. Измерить напряжение между фазой и нейтралью — номинал составляет 220–230 В при допустимом отклонении ±10% по ГОСТ 32144. Значение ниже 200 В указывает на просадку в сети или плохой контакт. Значение выше 240 В — повод для претензии к поставщику электроэнергии, но не дефект монтажа.

3. Измерить напряжение между фазой и заземляющим контактом. Значение не должно отличаться от п.2 более чем на 5–10 В. Разница больше 20 В — признак обрыва PE-проводника или его окисления.

4. Проверить правильность подключения проводников. В евророзетке стандарта Schuko два штепсельных гнезда расположены симметрично, а заземляющий контакт выполнен в виде двух плоских пружинных скоб — сверху и снизу разъёма. Положение фазы и нейтрали на левом и правом гнезде российскими стандартами жёстко не регламентировано: допустимо любое расположение при условии, что полярность выдержана единообразно во всех розетках квартиры. Это позволяет корректно обслуживать сеть и не ошибаться при подключении оборудования. Главное — чтобы проводники не были перепутаны местами: некоторые приборы (варочные панели, стиральные машины) сохраняют потенциал на корпусе при выключенной коммутации, если фаза и нейтраль перепутаны.

5. Проверить розетку под нагрузкой. Включить в неё нагреватель 2–2,5 кВт на 10–15 минут. Параллельно контролировать мультиметром напряжение — просадка более 5% свидетельствует о недостаточном сечении кабеля или плохом контакте в клемме.

При обнаружении отсутствия заземления в розетке прозванивают цепь от розетки до шины PE в щитке. Причины обрыва: провод оборван в подрозетнике, контакт окислился на шине, скрутка выполнена некачественно, заземление отсутствует на вводе в квартиру (типично для старого жилого фонда до 1998 года).

Проверка защитной автоматики и работы УЗО

Защитная автоматика — последний рубеж безопасности. Её работоспособность проверяется при каждой приемке.

УЗО проверяют кнопкой «Тест». Алгоритм:

1. Подать напряжение на вводной автомат, включить его.

2. Перевести рычаг УЗО в рабочее положение.

3. Нажать кнопку «Тест». Устройство отключается мгновенно — время срабатывания не превышает 30 мс.

4. Включить УЗО повторно. Если при нажатии «Тест» устройство не отключилось — оно неисправно и подлежит замене до подачи напряжения на квартиру.

Кнопка «Тест» проверяет внутреннюю схему УЗО, но не имитирует реальную утечку. Для полной проверки используют переменный резистор и миллиамперметр, моделируя ток утечки 25–30 мА. Это делает электрик с допуском — самостоятельно такую проверку проводить не стоит.

Номинал УЗО подбирается по типу линии и группе риска:

ЛинияНоминальный ток утечки, мАОбласть применения
Розетки общего назначения30Жилые комнаты, коридор
Санузел, стиральная машина10–30Помещения с повышенной влажностью
Детская комната10Защита от поражения при прямом контакте
Ввод в квартиру (селективное)100–300Противопожарная защита

Установка УЗО с током утечки 30 мА на линию ванной — минимальное требование. Ток 30 мА — порог фибрилляции сердца при воздействии более 30 мс, поэтому время срабатывания УЗО ограничено именно этим значением. Селективное УЗО на вводе (100–300 мА) не отключает прикосновение — оно защищает от пожара при длительной утечке в стене, и работает с выдержкой времени, чтобы ближайшее к потребителю УЗО сработало первым.

Автоматические выключатели проверяют по время-токовой характеристике. Для бытовых сетей применяют автоматы с характеристикой B (3–5×In) или C (5–10×In). Характеристика B — для линий освещения и розеток с активной нагрузкой; C — для линий с пусковыми токами (насосы, компрессоры кондиционеров). Установка автоматов с характеристикой D в квартирной сети — ошибка: они не срабатывают при малых токах короткого замыкания, и кабель перегревается до отключения.

Автомат защищает кабель, а не человека. Защиту человека обеспечивает УЗО — именно поэтому оба устройства работают в паре, и замена одного другим недопустима.

Эргономика и соответствие монтажа проектным высотам

Геометрия монтажа определяется проектом и стандартами. Отступления от проекта — дефект, который сложно исправить после чистовой отделки.

ЭлементРекомендуемая высотаДопуск
Розетки (общего назначения)30–40 см от пола±5 см
Выключатели80–90 см от пола±5 см
Розетки над столешницей кухни110–120 см от пола±5 см
Розетка в ваннойНе менее 60 см от пола и 60 см от источника воды

Розетка, установленная ниже 20 см от пола, подвержена затоплению при протечке. Розетка в ванной ближе 60 см к смесителю — нарушение ПУЭ с риском поражения при пользовании душем. При этом зона допустимого размещения в ванной делится на области: зона 0 (внутрь ванны или душевого поддона) — электроприборы запрещены; зона 1 (непосредственно над ванной до высоты 2,25 м) — только стационарные приборы с IPX4 и питанием через УЗО 10 мА; зона 2 (60 см от края ванной) — допустимы бойлеры и светильники с IPX4. Розетки размещают только за пределами зоны 2.

Количество розеток проект не нормирует жёстко. Приёмке проверяют достаточность по функциональным зонам:

  • Зона дивана — не менее двух розеток: одна для торшера, вторая для зарядки техники.
  • Рабочий стол — не менее трёх розеток для системного блока, монитора и периферии.
  • Кухонная зона — отдельные линии на каждый стационарный прибор: холодильник, посудомоечная машина, варочная панель, духовой шкаф, вытяжка. Суммирование нагрузок на одной линии недопустимо. Холодильник — отдельная линия с автоматом, даже если нагрузка кажется незначительной: при отключении и повторном пуске компрессор потребляет пусковой ток в 3–5 раз выше номинального.
  • Прихожая — одна розетка для пылесоса и одна для роутера.

Выключатели размещают со стороны ручки открывания двери на высоте 80–90 см. Установка выключателя за дверью — ошибка проектирования, которую сложно исправить без переноса. Впрочем, в спальнях допустима установка проходных выключателей у кровати на высоте 60–70 см — это проектное решение, а не нарушение.

Безопасность скрытых работ: что нужно знать о замерах изоляции

Согласно ПУЭ, сопротивление изоляции проводов должно составлять не менее 0,5 МОм. Замер выполняется мегаомметром — прибором, генерирующим напряжение 500 или 1000 В постоянного тока. Этот замер обязателен до подачи напряжения на линию и фиксируется в протоколе электролаборатории.

Замер сопротивления изоляции своими силами — недопустим. Напряжение мегаомметра представляет прямую опасность для жизни, а самостоятельное подключение прибора к бытовой сети без навыков работы с высоким напряжением приводит к выходу из строя чувствительной электроники.

Что контролирует владелец квартиры без специального оборудования:

  • Протокол замеров сопротивления изоляции, выданный электролабораторией с действующим допуском СРО. Без него скрытые работы не считаются принятыми. В протоколе — результаты по каждой линии, прибор, которым выполнен замер, дата, ФИО и подпись ответственного лица.
  • Сертификаты на кабель. Маркировка на бухте или в акте скрытых работ: тип (ВВГнг-LS), сечение, производитель, дата изготовления. Кабель с маркировкой ПВС вместо ВВГ — нарушение: ПВС не предназначен для стационарной проводки. Его гибкие жилы не обеспечивают надёжного контакта в винтовых клеммах автоматов и распределительных коробок — соединение ослабевает за первые месяцы эксплуатации.
  • Журнал скрытых работ с фотографиями трасс до зашивки стен. Фотофиксация прокладки кабеля в штробах — единственный способ убедиться, что кабель идёт по проекту, а не кратчайшим путём через дверной проём. Фотографии должны содержать привязку к помещению и дату.
  • Распределительные коробки. Каждая коробка должна быть доступна для обслуживания — зашивать их за гипсокартоном без ревизионного люка запрещено. В коробке проверяют: отсутствие скруток (применяют клеммники WAGO или опрессовку), запас кабеля 10–15 см для возможной переделки, наличие крышки. Скрытые соединения «скрутка + изолента» — одна из самых частых причин пожаров в жилом фонде.

Дополнительный метод контроля скрытых соединений — тепловизионное обследование под нагрузкой. Выполняется через 2–3 месяца эксплуатации: плохой контакт проявляется локальным перегревом в зоне клеммы. Тепловизор снимает разницу температур от 0,1 °C — этого достаточно для выявления дефекта на ранней стадии.

Приёмка электрики завершается подписанием акта. В акте фиксируют: результаты визуального осмотра, показания приборов, перечень замечаний, сроки устранения. Без подписанного акта претензии к подрядчику после окончания гарантийного срока не принимаются, а скрытые дефекты становятся проблемой владельца квартиры. Сохраните копии всех протоколов и фотографий в электронном виде — при продаже квартиры или страховом случае они пригодятся не меньше, чем при текущей эксплуатации.

Частые вопросы

Как проверить надежность затяжки клемм в электрощите?
Необходимо попытаться вытянуть провод из клеммы: жила не должна проворачиваться или выниматься с усилием ниже среднего.
Почему нельзя использовать кабель ПВС для стационарной проводки?
Гибкие жилы ПВС не обеспечивают надежного контакта в винтовых клеммах автоматов и распределительных коробок, из-за чего соединение ослабевает за первые месяцы эксплуатации.
Как проверить работоспособность УЗО?
Нужно нажать кнопку «Тест» на устройстве при включенном напряжении; исправное УЗО должно отключиться мгновенно, не превышая время срабатывания в 30 мс.
На какой высоте от пола должны располагаться розетки?
Рекомендуемая высота для розеток общего назначения составляет 30–40 см от пола с допустимым отклонением ±5 см.
Что делать, если в розетке отсутствует заземление?
Следует прозвонить цепь от розетки до шины PE в щитке, чтобы выявить обрыв в подрозетнике, окисление контакта или отсутствие заземления на вводе в квартиру.
