Признаки плохой затирки швов: как выявить брак плиточных работ после высыхания

Плитка уже уложена, санузел будто бы готов, мастер собрал инструмент — и только через день на поверхности проступают светлые пятна, тонкие трещины, рыхлые участки или темные полосы вдоль кромки. На расстоянии это выглядит как мелочь. На практике именно с мелочей начинается разрушение шва, попадание влаги под облицовку и переделка, которую можно было избежать на этапе приемки.

Признаки плохой затирки швов после высыхания не всегда очевидны в первые часы. Свежая смесь темнее, поверхность еще держит влагу, а цвет может выравниваться несколько дней. Поэтому я не советую делать выводы по влажной затирке и тем более требовать немедленной переделки в день нанесения. Первую визуальную оценку проводят через 24 часа, а прочность, заполнение и сцепление со стенками плитки разумно проверять не раньше чем через 72 часа.

Важно понимать: аккуратная линия шва — это не только эстетика. Затирка должна заполнить межплиточное пространство, удерживаться на кромках, не крошиться и не трескаться от обычной работы основания. Ниже расскажу, как я осматриваю готовую облицовку на объекте — без лаборатории, сложных приборов и попыток испортить свежий ремонт слишком усердной проверкой.

Начните с правильного момента: что смотреть через сутки, а что — через трое

Затирка проходит несколько стадий. Сразу после нанесения она влажная и пластичная, затем схватывается, постепенно отдает влагу и набирает рабочую прочность. Если осматривать ее через два-три часа, легко принять нормальное неравномерное высыхание за брак. Если ждать месяц, можно пропустить дефекты, которые проще исправить, пока помещение не обжито.

Я обычно разделяю приемку на два этапа.

1. Через 24 часа смотрю геометрию, общий цвет, чистоту плитки, наличие явных трещин, раковин и пропусков. В этот момент уже видно, одинаково ли заполнены швы, не остался ли на рельефной плитке цементный налет, нет ли мест, где смесь просела ниже кромок.

2. Через 72 часа и позже делаю осторожную механическую проверку. Провожу по нескольким участкам пластиковым шпателем или ребром монеты, осматриваю примыкания, проверяю, не отходит ли затирка от края плитки. Именно на этом сроке становится понятно, перед нами плотный шов или просто красиво разглаженная снаружи корка.

Температура в помещении тоже влияет на результат. Для нанесения и нормального высыхания затирочных составов комфортен диапазон примерно от 15 до 25 °C. При жаре, работающем теплом полу, прямом солнце или сквозняке смесь теряет воду слишком быстро. При холоде и сырости процесс, наоборот, затягивается, и ранняя оценка становится особенно ненадежной.

Ровный цвет — хороший признак, но не главный. Шов может выглядеть аккуратно и при этом быть пустым внутри или держаться на плитке только тонкой корочкой.

Визуальная диагностика: пятна, раковины, просадки и белесые полосы

При хорошем освещении встаньте не напротив стены, а немного сбоку. Боковой свет лучше показывает рельеф: просевшие участки, волнистую поверхность, непромытые разводы и разную глубину заполнения. В ванной я обычно включаю основной свет и дополнительно подсвечиваю швы фонарем вдоль плоскости. Это простой прием, но на глянцевой плитке он моментально выдает небрежную работу.

Неоднородный цвет

Вопрос «почему затирка пошла пятнами после высыхания» возникает чаще всего. Причина не обязательно в плохой пачке смеси. На объектах я регулярно вижу три рабочих сценария:

• в раствор добавили слишком много воды, чтобы он легче наносился;
• уже начавшую схватываться смесь повторно развели водой;
• швы слишком обильно смачивали во время смывки, а губку не отжимали.

Цементная затирка чувствительна к количеству воды. Лишняя влага меняет условия высыхания: где-то состав становится светлее, где-то темнее, а на поверхности остаются разводы. Особенно заметно это на темно-серых, графитовых и цветных швах.

Но обратите внимание: пятнистость через первые сутки — еще не приговор. Если шов продолжает сохнуть равномерно, оттенок способен заметно стабилизироваться. Окончательно оценивать цвет стоит после полного высыхания, а не в тот момент, когда одна стена уже светлая, а другая еще набрала влагу от недавней уборки.

Настораживает другая картина: после нескольких суток швы остаются явно разными по тону на соседних участках, выглядят меловыми, имеют стойкие разводы или отдельные темные пятна без понятной связи с влажными зонами. Такой дефект редко исправляется простым протиранием.

Неровная глубина и пустые участки

Шов не должен быть набит «вровень любой ценой». На плитке с аккуратной заводской фаской легкое углубление выглядит естественно. Проблема начинается, когда затирка в одном месте заподлицо с плиткой, а через двадцать сантиметров провалена на несколько миллиметров, имеет рваные края или отдельные каверны.

Качественно выполненный шов заполняется смесью по всей глубине, но не менее чем на две трети толщины плитки. Если мастер прошел поверхность быстро, работал слишком сухим составом или начал затирать швы, не очистив их от клея, внутри остаются полости. Снаружи все может смотреться терпимо, пока влага не найдет слабое место.

Осматривая швы, ищите:

• точечные ямки и поры, которые выглядят как песчинки, выпавшие из поверхности;
• длинные провалы вдоль кромки одной плитки;
• участки, где затирка лежит заметно ниже остального шва;
• щели между затиркой и плиткой;
• темные линии в глубине шва, особенно в душевой зоне и у пола.

Одиночная мелкая пора иногда исправляется локально. Но если раковины повторяются по всей стене, перед нами уже не косметика, а признак неправильного замеса, плохой очистки швов или небрежного заполнения.

Чистота плитки — тоже часть качества

После затирки на поверхности не должно оставаться заметной цементной вуали, засохших наплывов и грубых следов инструмента. На матовом керамограните налет может проявиться не сразу: днем его почти не видно, а вечером под теплым светом плитка становится мутной.

Здесь не стоит путать две вещи. Тонкая остаточная пленка после работ иногда снимается подходящим очистителем для цементных загрязнений, если покрытие и инструкция производителя это допускают. А вот грубо затертая фактура, царапины от абразива или забитые рельефные углубления — это уже следствие работы, которую выполняли поспешно.

Механическая проверка: как найти слабую затирку, не расковыряв хороший шов

Когда прошли три суток, можно переходить к осторожной проверке прочности. Не нужно брать отвертку, нож или металлический крючок: ими легко повредить даже нормальный шов, а затем объявить это доказательством брака. Для приемки достаточно пластиковой лопатки, деревянной зубочистки и обычной монеты.

Я делаю это не на каждом сантиметре, а выборочно: в центре стены, у пола, возле мокрых зон, вокруг люка, в углах и на участках, где визуально шов вызывает вопросы.

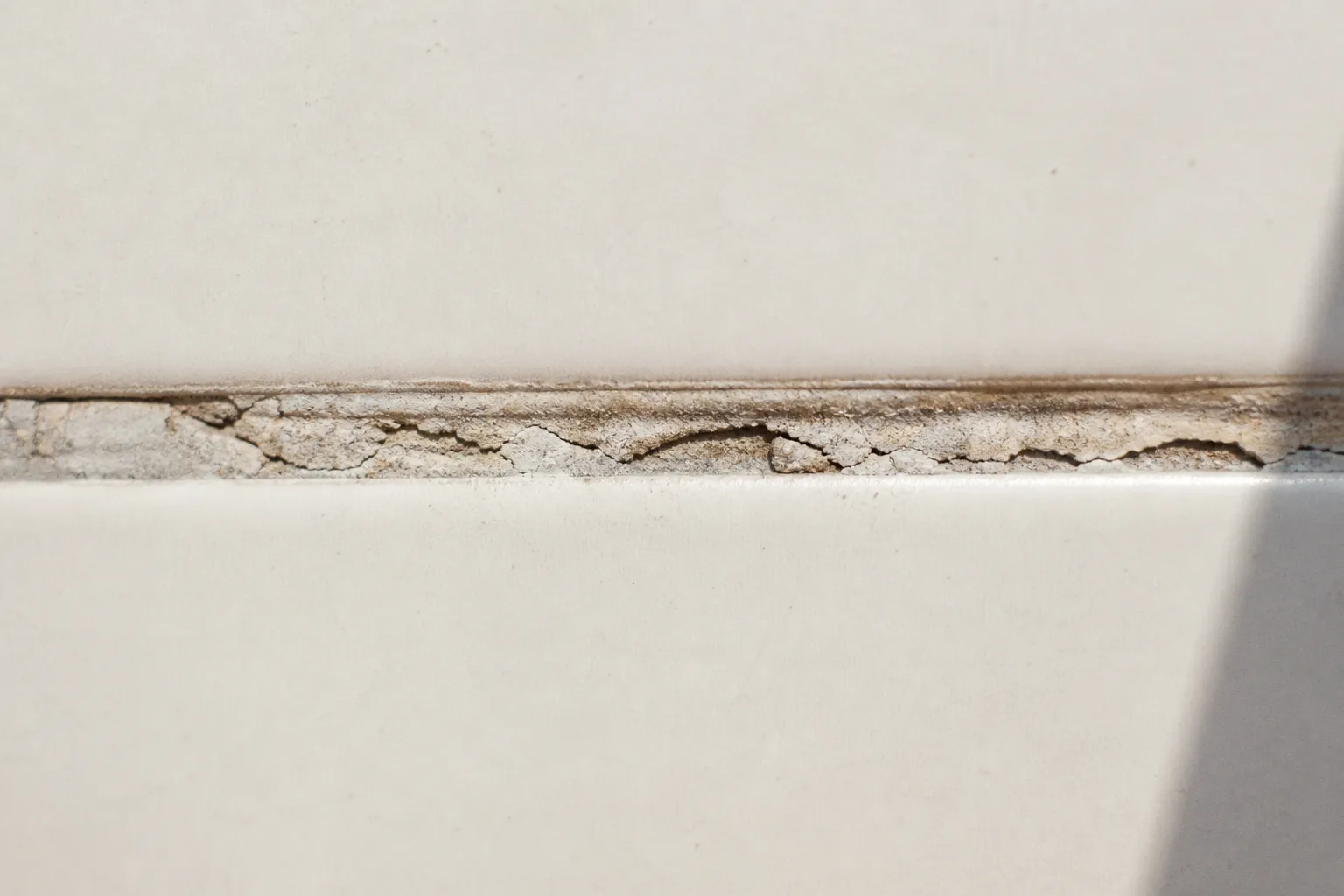

Если затирка крошится

Легкий матовый след от монеты на еще не полностью высохшем цементном шве — не повод паниковать. Но если смесь осыпается песком, вываливается кусочками или без усилия вынимается из межплиточного пространства, это уже слабый состав.

Обычно причина одна из следующих:

• воды в растворе было больше, чем требуется;
• смесь перемешали плохо, оставив сухие комки;
• раствор использовали после того, как он начал схватываться, и попытались «оживить» водой;
• швы перед работой не обеспылили или в них остался плиточный клей;
• затирка пересохла слишком быстро из-за жары и движения воздуха.

На практике это значит, что поверхностная подмазка редко решает проблему. Если крошение идет по всей площади, слабый материал лучше удалить из дефектных швов и нанести заново по подготовленному основанию. Замазывать рыхлую затирку сверху — почти всегда путь к повторному ремонту.

Как проявляются скрытые пустоты

Пустота в шве не всегда дает глухой звук при простукивании плитки — этот прием больше относится к проверке клеевого слоя под самой облицовкой. Здесь полезнее смотреть на косвенные признаки: просадку, темную щель у края, неравномерную глубину, локальное выкрашивание.

Особенно внимательно осмотрите вертикальные швы в душевой, фартук над столешницей, стык пола и стены, зоны вокруг ванны и раковины. Вода не обязана течь струей, чтобы создать проблему: ей достаточно регулярно попадать в незаполненную полость. Дальше начинается сырость, потемнение, а в плохо вентилируемых местах — плесень.

Пустой шов не становится надежным от того, что его не видно. В мокрой зоне он просто дольше собирает последствия.

Почему появляются пустоты и трещины в затирке

Трещина — самый заметный дефект, но причин у нее несколько. И не все они говорят о том, что мастер выбрал плохую смесь. Я видел санузлы, где прекрасную затирку испортили включенным теплым полом на следующий день, и видел аккуратные стены, где трещина шла строго по углу из-за того, что жестким составом замазали подвижное примыкание.

Ошибка в замесе

Затирочный порошок нельзя превращать в «что-то вроде густой сметаны» на глаз, если производитель требует конкретную пропорцию. Лишняя вода дает усадку при испарении. В результате шов теряет плотность, светлеет неравномерно и может растрескаться.

Правильная последовательность спокойная и без фокусов:

1. В чистую емкость сначала наливают отмеренное количество воды, затем добавляют сухую смесь.

2. Состав перемешивают до однородности, не оставляя сухих островков у стенок ведра.

3. Раствору дают отстояться примерно 10–15 минут, чтобы компоненты успели нормально увлажниться.

4. После повторного короткого перемешивания начинают работу.

5. Не подливают воду в схватывающийся остаток. Если состав стал непригодным для нанесения, его не реанимируют, а замешивают новую порцию.

Это кажется медленным подходом, но именно он избавляет от пятен и рыхлых швов. В отделке спешка редко экономит время: чаще она переносит работу на стадию переделки.

Слишком быстрое высыхание

Сквозняк, горячий радиатор, тепловая пушка, открытое окно в жаркий день, работающий теплый пол — все это отнимает воду у смеси раньше, чем ей нужно. Поверхность может подсохнуть красиво, а внутри состав не успевает сформировать нормальную структуру. Затем появляются микротрещины, сыпучесть и расслоение.

После затирки я всегда советую исключить агрессивный обдув и резкий нагрев. Помещению нужна обычная стабильная температура, а не ускоренная сушка. Особенно это относится к небольшим ванным: там теплый пол и полотенцесушитель способны высушить швы быстрее, чем кажется.

Работа по невысохшему клею

Плиточный клей под облицовкой должен набрать нужное состояние до затирки. Если межплиточные швы заполнены, пока клей еще отдает влагу и продолжает усадку, затирка получает дополнительное напряжение. Снаружи это часто выглядит как тонкие трещины, которые появляются не сразу, а через несколько дней.

Поэтому приемка плиточных работ и затирка швов — не одна операция, а две разные стадии. Хороший результат начинается еще до затирочной терки: швы очищают от клея, обеспыливают, дают основанию высохнуть и только потом заполняют смесью.

Широкий шов и неподходящий состав

Если ширина шва превышает 5 мм, обычная цементная затирка может вести себя хуже: возрастает риск усадки и растрескивания. Для широких межплиточных промежутков используют составы, рассчитанные на такую геометрию и способные работать с большей деформацией.

Не нужно выбирать смесь исключительно по цветовой палитре. Сначала смотрят на формат плитки, ширину шва, место укладки, наличие теплого пола и постоянной влаги. Потом уже выбирают оттенок. Иначе красивый темный шов может оказаться слишком жестким для конкретной зоны.

Углы и примыкания: место, где затирка не должна быть цементной

Есть один дефект, который заказчики часто принимают за халтуру, хотя причина лежит в неправильном решении еще на этапе работ. Это трещина во внутреннем углу — там, где стена соединяется со стеной, стеной и полом, плиткой и ванной, плиткой и столешницей.

Цементная затирка хороша в обычных межплиточных швах на одной плоскости. Но угол — это примыкание двух конструкций, которые могут немного двигаться относительно друг друга: дом дает усадку, основание расширяется от нагрева, пол и стена по-разному реагируют на влагу и температуру. Жесткий шов таких движений не компенсирует и рано или поздно лопается.

В этих местах технологически нужен эластичный герметик, подобранный под условия помещения. Он не должен выглядеть как толстая неаккуратная колбаса: при нормальной работе примыкание получается ровным, чистым и визуально почти не спорит с плиточной раскладкой.

Проверьте отдельно:

• вертикальные внутренние углы в душевой и ванной;
• стык плиточного пола со стеной;
• примыкание облицовки к ванне, душевому поддону и столешнице;
• зоны вокруг скрытых люков и конструкций, где возможны движения;
• границы разных покрытий, если плитка стыкуется с другим материалом.

Если в углу уже есть тонкая трещина в цементной затирке, не всегда требуется снимать всю облицовку. Чаще правильное решение — аккуратно удалить жесткий состав из примыкания, очистить края и выполнить шов эластичным герметиком. Но закладывать новую цементную затирку поверх старой трещины бессмысленно: она повторит ее форму.

Что считать локальной правкой, а что — основанием для переделки

Не всякое замечание требует войны с мастером и демонтажа плитки. Я сторонник спокойной приемки: сначала отделяем исправимый локальный недочет от системной ошибки, затем обсуждаем объем работ.

Локально можно исправить:

• единичную раковину или небольшую пору в прочном шве;
• пропуск в одном-двух местах;
• загрязнение плитки остаточным цементным налетом, если покрытие не повреждено;
• неправильно выполненный цементный шов в отдельном углу, который можно заменить герметиком;
• небольшой участок неравномерного заполнения, если окружающая затирка держится плотно.

Переделка заметной части швов нужна, когда:

• затирка массово крошится от легкого механического воздействия;
• трещины идут по многим швам, а не в одном подвижном примыкании;
• цвет по всей площади пятнистый и не выравнивается после полного высыхания;
• швы системно недозаполнены, с пустотами и щелями у кромок;
• затирка отходит от плитки на протяженных участках;
• в мокрых зонах видны темные полости, куда будет регулярно попадать вода.

В разговоре с исполнителем лучше не ограничиваться формулировкой «мне не нравится». Покажите конкретно: вот участок, где монета снимает крошку; вот щель по кромке; вот угол, который должен быть эластичным; вот одинаковые по условиям швы, но с разным устойчивым цветом. Такая предметная приемка помогает решать вопрос без эмоций.

Последовательность приемки, которая не даст пропустить дефект

Если плитку затирали не вы сами, я бы прошелся по помещению именно в таком порядке:

1. Выдержите срок. Через сутки сделайте визуальный осмотр, а окончательные выводы о прочности оставьте до третьих суток.

2. Осмотрите плоскости при боковом свете. Так видны просадки, полосы, наплывы, непромытые остатки и неодинаковая глубина.

3. Сравните оттенок швов на одинаковых участках. Не путайте еще влажные зоны с устойчивой пятнистостью после высыхания.

4. Проверьте несколько участков пластиком или монетой. Небольшое усилие достаточно; хороший шов не должен превращаться в песок.

5. Пройдите зубочисткой вдоль кромок. Она не должна входить в щель между плиткой и затиркой.

6. Отдельно посмотрите углы, пол и сантехнические примыкания. Там нужен эластичный шов, а не жесткая цементная масса.

7. Зафиксируйте повторяющиеся дефекты. Одно фото общего вида и несколько крупных планов обычно полезнее, чем длинный спор на словах.

Важно понимать: качество затирки не определяется только ценой смеси и названием на упаковке. Даже хороший материал можно испортить водой, сквозняком, грязными швами или неправильным применением в углах. И наоборот, спокойная подготовка, точный замес и нормальная выдержка дают надежный результат без дорогих чудо-составов.

Хороший шов после высыхания выглядит ровно, держится плотно, не осыпается, не отходит от кромки и не пытается взять на себя работу герметика в подвижных примыканиях. Если все это соблюдено, плиточная облицовка будет выглядеть собранно не только в день сдачи, но и после обычной жизни с водой, уборкой, нагревом пола и неизбежной усадкой дома.

Материалы сети: torygame.com.

Материалы по теме

Дополнительные материалы собраны ниже.

• Анализ строительной сметы: как выявить замаскированные.
• Анализ сметы на ремонт: как выявить.
