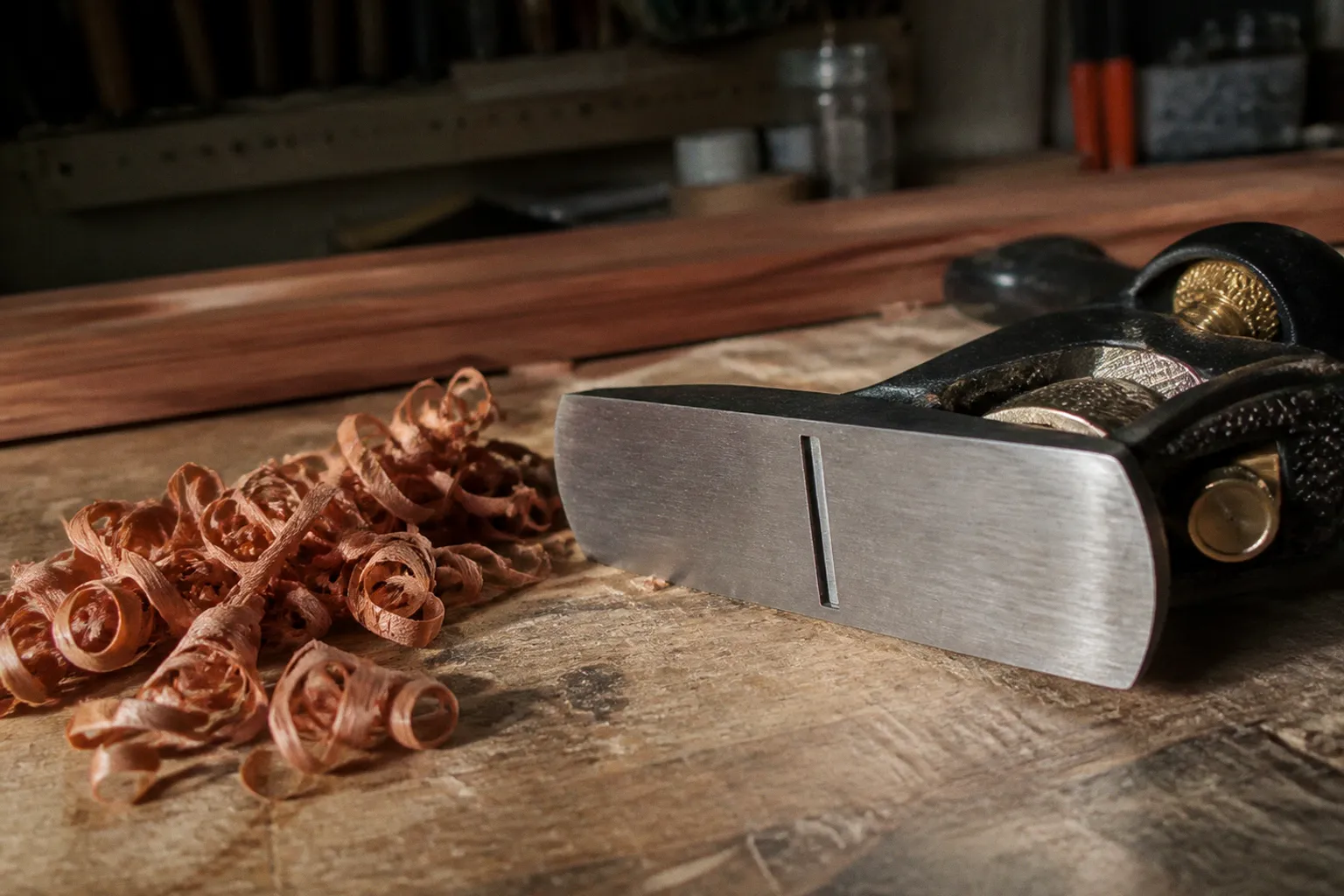

Ручной столярный инструмент: пошаговая настройка рубанка

Заводская подошва отшлифована с допусками, которые формально вписываются в стандарт, но серый чугун в зажиме ведёт себя как пружина с памятью: при затяжке прижима и крепежа лягушки корпус тянет, и плоскость уходит на десятки микрон. Нож приходит с усреднённой заточкой под 25 градусов, лягушка стоит в среднем положении, стружколом прижат к кромке почти вплотную. На первом же проходе по сосновой доске нож срывает волокна, оставляет задиры, леток забивается стружкой раньше, чем вы успеваете пройти заготовку до конца. Новичок делает вывод: продали брак. Брака нет. Есть дистанция между конвейерной сборкой и рабочей геометрией, которую мастер проходит сам. Настройка ручного рубанка — это не опция для перфекционистов, а технологический регламент, который экономит и материал, и время.

Геометрия подошвы: почему притирка обязательна для точности

Зачем притирать подошву, если чугун уже отшлифован на заводе? Это первый вопрос, который задают люди, начинающие работать с ручным столярным инструментом. Ответ лежит в физике нагрузки.

Завод шлифует подошву как отдельную деталь — без ножа, без лягушки, без затянутых винтов. В собранном виде картина другая: прижим зажимает нож, винт лягушки тянет её вперёд, корпус испытывает неравномерные напряжения. Дешёвый серый чугун под локальной нагрузкой деформируется на десятки микрон. Глазом это не увидеть, линейкой тоже. Но стоит провести рубанком по листу писчей бумаги, разложенному на ровной плите, как тут же проступают пробелы: бумага остаётся неразрезанной в зонах, где подошва проваливается. Любой строгальный проход по такой колодке даст рваный результат и задиры на заготовке.

Притирка выполняется в полностью собранном состоянии: нож установлен и затянут прижимом, лезвие убрано внутрь колодки. Только так компенсируются все внутренние напряжения, которые возникнут при реальной работе. Поверочная плита — идеальный вариант. Толстое стекло или гранитная столешница — рабочая замена в домашней мастерской. Вода для смазки противопоказана: чугун окисляется за часы, а ржавчина на рабочей плоскости — это уже дефект, который придётся выводить повторно. Машинное масло или WD-40 — рабочая связка. Движения по плите круговые, с равномерным прижимом, без попыток «дошлифовать» одну зону больше другой — иначе геометрия уйдёт в обратную сторону. Контроль готовности — лист бумаги на стекле: если срез ровный, без пробелов, плоскость выведена.

При этом не стоит превращать притирку в бесконечное снятие металла. Задача не в том, чтобы сделать подошву зеркальной по всей площади, а в том, чтобы рабочие зоны — носок, участок перед ротиком и пятка — находились в одной плоскости. Если на подошве есть глубокая раковина, её не всегда нужно выводить полностью: важнее, чтобы она не мешала опоре рубанка и не нарушала контакт в местах, которые участвуют в движении по заготовке.

Притирка «на сухую» по деревянной доске — типичная ошибка новичков. Дерево пружинит, не даёт плоскости, а абразив забивается волокнами и начинает работать как паста. Итог — подошва в царапинах, геометрия нулевая, время потрачено впустую.

После притирки подошву очищают от абразива и масла, особенно в районе ротика и посадочных мест лягушки. Оставшиеся частицы могут попасть под нож или прижим и снова изменить положение деталей. На этом этапе полезно проверить и саму плоскость лягушки: если опорная площадка имеет заусенцы, перекос или грязь, дальнейшая настройка ножа будет нестабильной. Рубанок можно идеально притереть снизу, но получить непредсказуемый вылет, если нож опирается не всей плоскостью.

Заточка ножа: формирование микрофаски для стойкости кромки

Нож — единственная деталь рубанка, которая непосредственно режет древесину. И требования к его кромке жёстче, чем к любой другой части инструмента. Здесь кончается общая сборка и начинается работа с режущей геометрией.

Угол заточки основной фаски — 25–30 градусов. Это компромисс между остротой и стойкостью: меньший угол режет агрессивнее, но тупится заметно быстрее, больший живёт дольше, но требует усилия подачи и склонен к «отталкиванию» на твёрдых породах. Для большинства задач рабочая середина — 30 градусов. Этого же угла придерживаются при заточке стамески своими руками — логика одинаковая, меняется только ширина фаски.

На практике важна не только величина угла, но и его постоянство по всей ширине ножа. Если один край заточен заметно выше другого, кромка будет входить в древесину неравномерно. Такой нож может казаться острым у большого пальца и при этом оставлять непрорезанный участок с противоположной стороны. Удобнее работать с направляющим приспособлением, но опытный мастер способен удерживать угол и вручную — при условии, что движения остаются спокойными, а фаска регулярно проверяется.

Дальше начинается тонкая настройка. На основной фаске формируют микрофаску — узкую полосу шириной около миллиметра под углом 30–35 градусов. Зачем она нужна, если основная кромка и так острая? Дело в стойкости. Микрофаска создаёт «защитный угол» на самом кончике лезвия. Без неё кромка при контакте с твёрдыми волокнами — дубом, ясенем, сучком — заминается быстрее, и правка требуется значительно чаще. С микрофаской нож заметно дольше удерживает рабочую остроту, а обслуживание между сеансами строгания сводится к проходам по кожаному бруску.

Последовательность заточки поэтапная. Сначала крупный абразив с зернистостью 100–200 — он формирует угол основной фаски и убирает крупные дефекты. Затем средний, 400–600, — он гасит риски от крупного. Мелкий, 1000–2000, — выводит геометрию в чистоту. Микрофаска — последний шаг, на самом тонком камне или с полировальной пастой: один-два лёгких прохода под увеличенным углом. Правка на кожаном бруске — финальный штрих: снимает заусенец, неизбежно образующийся на обратной стороне лезвия. Без правки нож режет рывками, оставляет микро-задиры на поверхности и портит визуальный результат.

Обратную сторону ножа не нужно полировать по всей площади до зеркала. Достаточно вывести в порядок участок у режущей кромки, где образуется заусенец. Если долго тереть всю плоскость, можно снять лишний металл, изменить её геометрию и потратить время без заметной пользы. После заточки кромка должна цеплять ноготь, но не задирать его крупным заусенцем; при пробном проходе по древесине стружка должна отделяться непрерывно, без ощутимых рывков.

Есть и другая распространённая ошибка — попытка исправить тупой нож одной только кожей. Кожа хорошо подходит для поддержания уже сформированной кромки, но не заменяет абразив, если на лезвии появились замятия, сколы или заметная округлость фаски. В такой ситуации нож сначала возвращают на камень, а уже потом выполняют правку.

Кожаный брусок с полировочной пастой — самый простой и дешёвый способ поддерживать кромку между полноценными заточками. Секундное дело, которое экономит и камни, и время.

Для столярного инструмента для начинающих особенно полезно не гнаться за максимальной остротой сразу после покупки. Гораздо важнее научиться видеть связь между фаской, микрофаской и поведением ножа на древесине. Слишком тонкая кромка быстро теряет форму, а чрезмерно массивная требует усилия. Рабочая заточка — это не соревнование за блеск металла, а предсказуемый рез.

Роль стружколома в чистоте строгания и настройка зазора

Стружколом (или горбатик) — деталь, которую многие новички игнорируют, считая её просто прижимом стружки. На самом деле это регулятор зазора между кромкой стружколома и режущей кромкой ножа. Именно этот зазор влияет на поведение стружки и на чистоту строгания, а проблемы с его настройкой нередко отражаются на работе летка.

Расстояние выставляется под конкретную задачу. Для чистового строгания обычно используют 0,1–0,5 мм. Стружка идёт тонкая, встречает кромку стружколома и отводится вверх. Поверхность после прохода получается чистой и часто не требует интенсивного шлифования перед нанесением масла или воска. Для грубого строгания зазор увеличивают до 1,5–2 мм и более: стружка толще, пространства достаточно, чтобы она проходила через ротик без лишнего сопротивления. Это режим шерхебеля и первого прохода по нестроганой доске.

Стружколом не следует выставлять вплотную к режущей кромке. Лучше оставить небольшой, чётко контролируемый зазор и проверить работу рубанка на обрезке той же древесины, с которой предстоит работать. При слишком малом расстоянии стружка может проходить через узкий канал с затруднением, поэтому регулировку выполняют не «на глаз до упора», а с учётом толщины снимаемого слоя и характера волокон.

Регулировка простая: ослабить винт стружколома, сдвинуть его на нужное расстояние, затянуть. При затяжке важно следить, чтобы деталь не ушла в сторону и её край оставался параллельным режущей кромке. Даже небольшой перекос создаёт неодинаковый зазор по ширине ножа: с одной стороны стружка будет ломаться правильно, а с другой — застревать или выходить более крупным завитком.

Контроль двойной — визуальный, через просвет между кромками, плюс пробный проход по обрезку доски. Просвет должен быть видимым, но не чрезмерным. Пробный проход лучше делать с небольшим вылетом ножа: если сразу выставить большой съём, будет трудно понять, что именно стало причиной плохой поверхности — стружколом, ротик или чрезмерно выступившая кромка.

При чистовом строгании стружколом особенно важен на древесине с переменным направлением волокон. Он не отменяет правильного направления строгания и не гарантирует отсутствие вырывов при любом угле, но помогает быстрее ломать и отводить стружку перед её подъёмом. Поэтому стружколом нельзя считать второстепенной деталью, которую достаточно просто плотно прикрутить к ножу.

Регулировка лягушки и управление геометрией ножевого проёма

Лягушка — подвижная опора ножа внутри колодки. Перемещая её вперёд или назад, мастер меняет ширину ротика (ножевого проёма). Это второй параметр, который определяет режим работы рубанка, и ещё один важный рычаг после настройки стружколома и вылета ножа.

Логика прямая. Лягушка сдвинута вперёд — ротик узкий. Стружка проходит с сопротивлением, но выходит тонкой. Это режим чистового строгания: фугование кромки, калибровка деталей по толщине, финишная доводка. Лягушка сдвинута назад — ротик широкий. Стружка идёт свободнее и может быть толще. Это режим грубого съёма: выравнивание массива, первый проход по нестроганой доске, снятие коры.

Регулировка требует ослабления крепёжных винтов лягушки — обычно их два на большинстве металлических моделей. После ослабления лягушку сдвигают и затягивают обратно. Делать это нужно без чрезмерного усилия на регулировочном механизме: сначала деталь должна сесть на опорные поверхности, затем винты равномерно подтягивают. Если один винт затянут сильнее другого, положение лягушки может измениться уже после установки ножа.

Контроль — по ширине видимого проёма при взгляде на подошву с торца инструмента, плюс пробный проход. Типовая ошибка — оставлять лягушку в заводском среднем положении «на всякий случай». Рубанок в таком режиме работает усреднённо: ни чисто, ни быстро. Подготовка столярного инструмента под конкретную операцию — это и есть мастерство, а не косметика.

Отдельный нюанс, о котором редко упоминают: ширина ротика влияет не только на толщину стружки, но и на склонность заготовки к сколу на выходе. Узкий ротик поддерживает волокна перед ножом и снижает вероятность вырывов на кромке — особенно актуально при строгании против слоя, где волокна «смотрят» вверх. Но слишком узкий проём в сочетании с большим вылетом ножа и толстым съёмом превращает рубанок в инструмент, который приходится постоянно освобождать от стружки. Поэтому ширину ротика всегда рассматривают вместе с вылетом и расстоянием до стружколома.

Перед окончательной затяжкой лягушки полезно установить нож и слегка выдвинуть его, чтобы проверить, как кромка выходит относительно ротика. Если лезвие заметно смещено влево или вправо, сначала исправляют его положение боковым рычагом, а затем уже оценивают ширину проёма. Иначе можно принять боковой перекос ножа за неправильную регулировку лягушки.

Вылет ножа: от грубого съёма материала до финишной доводки

Вылет — расстояние, на которое режущая кромка выступает за плоскость подошвы. Это основной регулятор толщины снимаемой стружки и самый быстрый способ переключить рубанок между режимами.

Диапазоны по задачам. Для чистовой доводки вылет выставляют на 0,1–0,3 мм: нож едва касается дерева, снимает тонкий слой. Это режим финишных проходов под масло или воск без последующего интенсивного шлифования. Рабочий режим — 0,5–1 мм: основное строгание, фугование, калибровка деталей по толщине. Грубый съём — 1–3 мм: шерхебель, первый проход по нестроганой доске, выравнивание массивных заготовок.

Эти значения не заменяют пробный проход. Одна и та же величина вылета по-разному ощущается на мягкой сосне, плотном дубе и заготовке с сучками. На твёрдой древесине чрезмерный съём быстро увеличивает усилие подачи, а на мягкой может привести к замятию волокон у выхода ножа. Поэтому указанную настройку следует воспринимать как отправную точку, после которой рубанок проверяют на коротком участке.

Выставляется нож ударом молотка по заднику (подбивка) или регулировочным винтом на современных моделях с механизмом. Бить нужно небольшими движениями, каждый раз проверяя вылет. Если кромка ушла слишком глубоко, лёгким ударом по передней или боковой части колодки её возвращают назад — конкретный способ зависит от конструкции рубанка. Сильная подбивка почти всегда означает потерю контроля: нож приходится выставлять заново, а иногда заодно сбивается его боковое положение.

Контроль — по риске на торце выставленной кромки относительно подошвы плюс пробный проход. Важно: перед каждым изменением режима работы лягушку и стружколом подстраивают вслед. Все три параметра — вылет, зазор стружколома, ширина ротика — работают связкой. Меняете один — подтягиваете остальные, иначе рубанок либо забивается, либо срывает волокна.

У рубанка с боковым регулировочным рычагом есть ещё один обязательный контроль — параллельность ножа подошве. Если один край выступает сильнее, инструмент будет снимать неодинаковый слой по ширине. На узкой детали это проявится как косая плоскость, на широкой — как ступенька или заметная разница в толщине стружки. Сначала нож выставляют по бокам ротика, затем делают короткий проход и оценивают ленту стружки.

Пошаговый регламент настройки

Подготовка столярного инструмента — это последовательность, которую имеет смысл ввести в привычку. Каждый шаг занимает минуты, экономит часы.

1. Осмотреть колодку и нож. Проверить подошву на просвет — нет ли забоин, коррозии, крупных дефектов. Отдельно убедиться, что прижим и винты не имеют грязи или заусенцев.

2. Собрать рубанок с ножом и затянуть прижим. Убрать лезвие внутрь колодки. Это положение сохраняется на всех этапах притирки.

3. Притереть подошву на стекле или поверочной плите с маслом или WD-40. Круговые движения, равномерный прижим, без локального давления. Контроль — срез бумаги без пробелов.

4. Очистить подошву и посадочные поверхности от абразива и масла. Проверить, что лягушка прилегает без видимого перекоса.

5. Заточить нож на крупном абразиве 100–200, выдерживая угол основной фаски 25–30 градусов. Сформировать геометрию.

6. Перейти на средний абразив 400–600, убрать риски от крупного. Затем на мелкий 1000–2000, вывести фаску в чистоту.

7. Сформировать микрофаску под углом 30–35 градусов — один-два прохода по самому тонкому камню.

8. Править нож на кожаном бруске до снятия заусенца. Это финальная операция, влияющая на чистоту среза.

9. Установить нож в колодку, выставить вылет под задачу: 0,1–0,3 мм для чистового режима, 1–3 мм для грубого. Использовать подбивку молотком или регулировочный винт.

10. Проверить боковое положение ножа. Кромка должна выходить из ротика равномерно по ширине, без заметного перекоса.

11. Выставить зазор стружколома: 0,1–0,5 мм для чистового строгания, 1,5–2 мм и более для грубого. Стружколом не подводить вплотную к режущей кромке.

12. Сдвинуть лягушку в нужное положение и затянуть её винты. Для чистового режима ротик делают уже, для грубого — шире.

13. Сделать контрольный проход по обрезку доски. Стружка должна идти ровной лентой, поверхность — без задиров и пробелов.

14. Если результат неудовлетворительный, менять только один параметр за раз. Сначала проверить остроту и боковое положение ножа, затем вылет, стружколом и ширину ротика. Так проще понять причину, а не пересобирать рубанок вслепую.

Последний пункт особенно полезен тем, кто только осваивает столярный инструмент для начинающих. Когда одновременно двигают лягушку, меняют угол стружколома и резко увеличивают вылет, определить источник проблемы почти невозможно. Настройка должна напоминать не угадывание, а последовательный эксперимент: небольшое изменение, короткий проход, оценка стружки и поверхности.

Вместо вывода

Настройка рубанка — не разовая процедура перед первым использованием. Это рабочий регламент: притирка подошвы по мере появления проблем с геометрией или после заметных повреждений, правка ножа перед каждым серьёзным заданием, подстройка стружколома и лягушки под каждую породу дерева и каждую операцию. Заводская сборка — стартовая точка, не финальная.

Мастер, который пропускает эти шаги, платит временем и материалом: задиры, рваная стружка, повторное шлифование, испорченные детали. Мастер, который вводит настройку в привычку, получает инструмент, который работает ровно так, как обещано на коробке. Дешевле один раз разобраться в геометрии ручного столярного инструмента, чем каждый раз объяснять себе, почему «новый рубанок не строгает».
