Монтаж строительного оборудования: этапы и правила установки

У строительного оборудования есть неприятное свойство: оно может выглядеть безупречно на плане, приехать на объект в заводской упаковке, стоить как небольшая квартира — и всё равно превратиться в дорогой источник вибраций, течей и вечных «почему оно не выходит на режим». Причина почти всегда не в самой машине, а в том, что монтаж строительного оборудования начинают воспринимать как сборку большого конструктора. Подняли, поставили, притянули анкерами — готово. На этом месте обычно и рождается производственная халтура.

Технология монтажа строительного оборудования устроена иначе: сначала проверяют строительную готовность, затем собирают и выверяют узлы, закрепляют машину, выполняют подливку, подключают коммуникации и только после этого переходят к индивидуальным испытаниям. Последовательность скучная ровно до тех пор, пока не приходится переделывать фундамент, вскрывать пол или объяснять, почему агрегат, который «встал по месту», не встал по осям.

Базовые требования к монтажу технологического оборудования систематизированы в СП 75.13330.2011 — актуализированной редакции СНиП 3.05.05-84. Но документ не отменяет главного правила: паспорт и заводская инструкция конкретной машины имеют приоритет над привычками прораба, советами «бывалых» и типовой схемой, которую кто-то бережно переносит с объекта на объект, не замечая, что оборудование давно другое.

С чего начинается монтаж: не с крана, а с приемки площадки

Монтажная бригада не должна становиться аварийной службой для чужих бетонных ошибок. До завоза оборудования нужно принять строительную часть: помещение, фундамент, закладные детали, проемы, подъездные пути, временное электроснабжение, освещение, точки подключения инженерных сетей.

Звучит как бюрократическая увертюра, но именно здесь выясняется, что в техническом помещении дверь на 100 мм уже габарита шкафа, приямок залит водой, а фундамент под виброоборудование отлит с перепадом, достойным ландшафтного парка. Визуально всё может быть даже мило. Для монтажа — бесполезно.

При приемке строительной готовности оценивают не «в целом нормально», а вполне предметные вещи:

• соответствуют ли оси фундамента, анкерные болты и закладные проектной документации;
• выдержаны ли размеры и отметки опорной поверхности;
• есть ли доступ для строповки, подачи и разворота крупногабаритных блоков;
• готовы ли проемы, площадки обслуживания, технологические люки и проходы;
• выполнены ли каналы, гильзы, приямки, дренаж, если они предусмотрены проектом;
• не мешают ли смонтированные конструкции установить, выверить и обслуживать оборудование;
• подготовлены ли безопасные рабочие места, средства подмащивания и освещение.

Особая история — фундамент под оборудование, которое устанавливается с последующей подливкой. Его высотную отметку назначают на 50–60 мм ниже проектной отметки опорной поверхности машины. Этот зазор — не строительная недоделка, которую надо срочно «добить раствором до приезда монтажников». Он нужен для нормального заполнения пространства под опорной частью после выверки оборудования.

Если фундамент вывели в проектный ноль заранее, монтажники получают не удобство, а проблему: подливке просто некуда заходить. Тогда начинается знакомый цирк с подрубкой бетона, случайными прокладками, локальными выемками и нервными разговорами о том, кто теперь оплачивает исправление. В красивой презентации объекта этого, разумеется, не было: там оборудование висит в воздухе над идеально гладким полом и никогда не требует обслуживания.

Хороший фундамент под оборудование не обязан выглядеть как выставочный пьедестал. Он обязан точно принимать нагрузку и давать монтажникам возможность сделать свою работу, а не заниматься археологией бетона.

Допуски не бывают «примерно по проекту»

Правила монтажа строительного оборудования не сводятся к одному универсальному допуску. У насосной установки, ленточного конвейера, вентиляционной камеры, подъемного механизма или технологического трубопроводного блока разные требования к точности. Их задают проект, паспорт, монтажная схема и заводская инструкция.

Поэтому фраза «да там всего пара миллиметров» без указания, где именно эти миллиметры возникли, — профессионально пустая. Для тяжелой рамы это может оказаться рабочей ситуацией, а для соосности валов, фланцевого соединения или трассы трубопровода — началом ускоренного износа.

Для трубопроводов, монтируемых в составе блоков, нормативная логика особенно наглядна:

Это не цифры для отчета, который подпишут, не открывая. При нарушении геометрии трубопровод начинает тянуть оборудование, а не соединять его с системой. В результате насос или компрессор может быть аккуратно выставлен по уровню, но после присоединения труб — уведен нагрузкой. И вот уже виноватым назначают агрегат, хотя виновата труба, которую решили «дотянуть болтами».

Сборка и выверка: там, где спешка стоит дороже инструмента

Инструкция по установке строительного оборудования должна начинаться не с перечня гаечных ключей, а с разбивки монтажа на узлы. Крупную машину редко монтируют одним действием. Обычно это основание или рама, корпусные части, привод, редуктор, рабочие органы, ограждения, трубопроводная обвязка, кабельные трассы, датчики и автоматика. У каждого узла — собственная последовательность установки и контроля.

В нормальной технологической карте сборка выглядит так:

1. Оборудование распаковывают и осматривают до подъема. Проверяют комплектность, отсутствие транспортировочных повреждений, состояние консервации, маркировку узлов и крепежа. Если на площадку приехал агрегат с замятым фланцем или поврежденным шкафом управления, прятать проблему до пусконаладки — занятие для любителей бесконечных писем и актов.

2. Основание устанавливают на фундамент и предварительно фиксируют. Анкерные гайки на этом этапе не затягивают «на всю жизнь»: оборудованию еще нужна выверка по высоте, уровню, осям и, при необходимости, по взаимному положению валов или рабочих поверхностей.

3. Положение корректируют штатными регулировочными средствами. Используют монтажные клинья, регулировочные винты, домкраты, подкладки и измерительный инструмент, предусмотренные технологией. Подсовывать под раму случайные куски арматуры, обрезки профиля или фанеру — не народная смекалка, а создание будущей зоны смятия и перекоса.

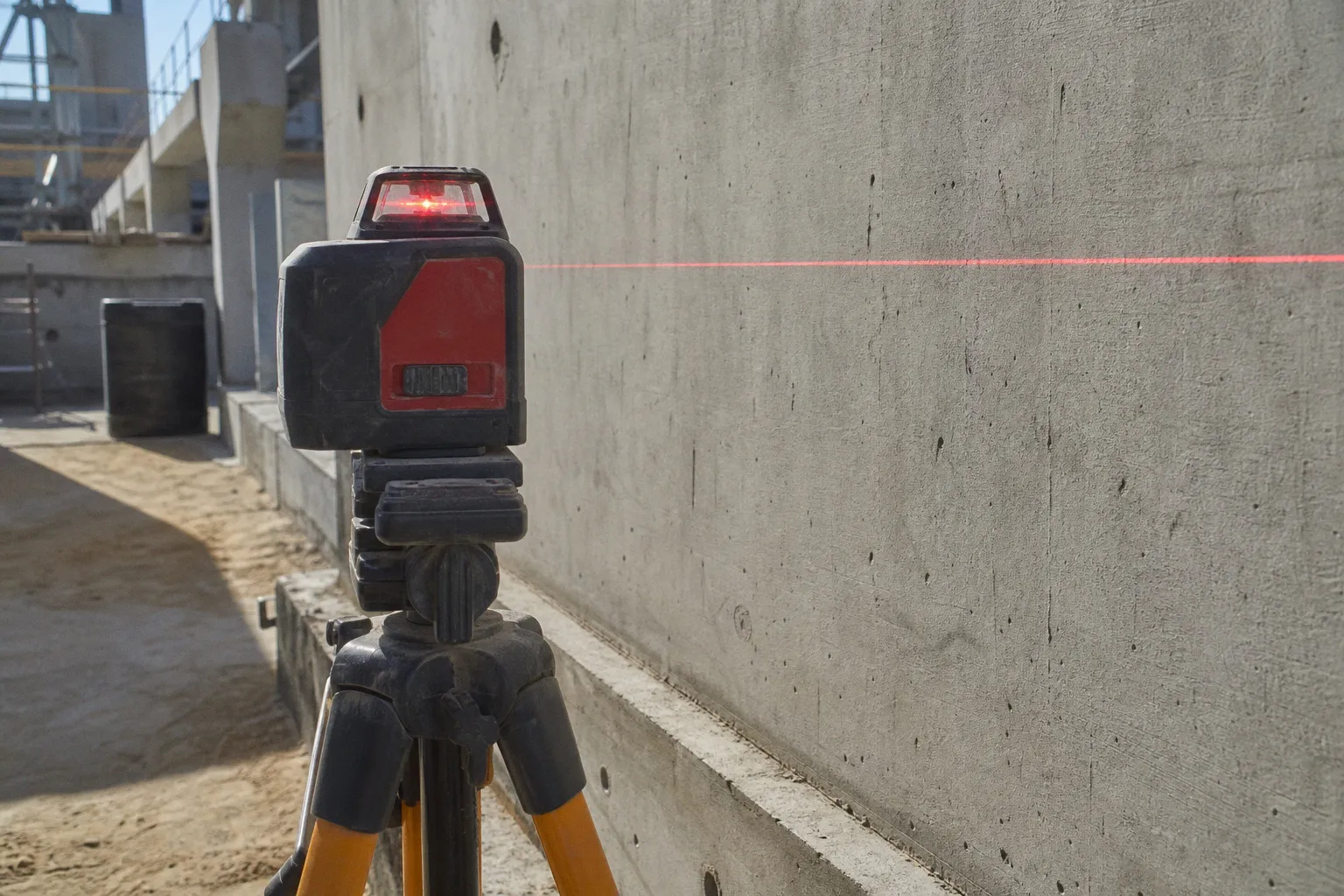

4. Собирают сопрягаемые узлы и проверяют геометрию. Для этого применяют нивелиры, лазерные уровни, теодолиты, индикаторы часового типа, поверочные линейки, щупы, динамометрические ключи — набор зависит от точности оборудования. Лазерный уровень хорош для базовых отметок и осей, но он не превращается от этого в волшебную палочку, способную проверить соосность валов.

5. Выполняют окончательное закрепление. Анкерные соединения затягивают в последовательности и с моментами, указанными в документации изготовителя. Случайный порядок затяжки способен повести раму, особенно у длинных или тонкостенных оснований.

6. Подключают коммуникации без передачи на корпус лишних усилий. Трубопроводы, воздуховоды, кабельные лотки и металлоконструкции должны иметь собственные опоры. Оборудование — не несущая стена и не место, куда можно «подтянуть» плохо собранную трассу.

Отдельно стоит сказать о совпадении монтажных отверстий. Проверять его пальцем — запрещенная классика стройки, которая почему-то пережила уже несколько поколений инструмента. Деталь может сдвинуться от вибрации, натяжения стропа или работы домкрата; перчатка в этой истории защищает разве что чувство самоуспокоения. Для совмещения применяют конусные оправки и сборочные пробки.

Что чаще всего портит точную установку

У монтажников есть достаточно причин ошибиться и без того, чтобы объект добавлял им собственные. Наиболее дорогие ошибки повторяются с пугающей регулярностью:

• Выверка по верхней крышке, облицовке или транспортировочной поверхности. Не каждая видимая плоскость является базовой. Ориентироваться нужно по поверхностям и осям, указанным изготовителем.
• Окончательная затяжка анкеров до проверки сопряжений. Оборудование закрепили, затем подвели привод или трубопровод — и выяснили, что корректировать уже нечем, кроме ломов и брани.
• Жесткое присоединение труб к невыверенному агрегату. Труба работает как рычаг и медленно, но методично уводит корпус из расчетного положения.
• Смешивание крепежа и узлов от разных комплектов. Особенно весело это проявляется на оборудовании с несколькими типоразмерами болтов: внешне почти одинаковы, последствия — совсем нет.
• Игнорирование температурных и деформационных зазоров. В холодном помещении всё сошлось, после запуска и прогрева — полезло туда, куда проектировщик не рассчитывал.

Ирония в том, что большинство этих промахов не требует редкого оборудования или тайного знания. Требуется дисциплина: не считать контрольную операцию лишней только потому, что «и так видно».

Подливка: не декоративный бетон вокруг рамы

Подливка — один из самых недооцененных этапов. Ее часто воспринимают как финальную косметику после установки: машина уже стоит, анкера закручены, можно подлить что-нибудь серое и перейти к следующей задаче. На деле подливка обеспечивает передачу нагрузки от оборудования на фундамент, заполняет зазор под опорной частью и помогает раме работать как предусмотрено проектом.

После окончательной выверки монтажная организация письменно извещает строительную сторону о готовности к подливке. Выполняет ее строительная организация — не монтажники, и не потому, что кто-то решил красиво разделить ответственность, а потому, что это строительная работа, связанная с подготовкой основания, бетонной смесью и качеством выполнения. Срок — не позднее 48 часов после извещения, причем работа производится в присутствии представителя монтажной организации.

Это важная связка. Если подливку сделать без монтажников, можно нарушить положение выверенного оборудования. Если монтажники решат самостоятельно «закрыть вопрос раствором», они берут на себя не свой процесс и риски, которые потом легко превратить в спор. А если отложить операцию на неделю, оставив машину на временных прокладках, объект получит оборудование в подвешенном организационном состоянии: вроде стоит, но его нельзя считать полноценно закрепленным.

Перед подливкой проверяют чистоту и подготовку поверхности, состояние анкеров, отсутствие воды и мусора в зоне заполнения, устойчивость положения оборудования. Состав смеси, способ ее подачи и уход за подливкой определяют проектом и технологией работ. Здесь не годится универсальное «цементное молочко», которым принято лечить всё от пустот до плохого настроения. Для ответственных оснований нужны предусмотренные материалы и технология, обеспечивающие заполнение без раковин и требуемую прочность.

Подливка нужна не для того, чтобы рама перестала выглядеть одинокой на фундаменте. Она замыкает расчетную схему: без нее оборудование может стоять ровно, но работать так, будто его поставили на табурет.

До набора подливкой необходимой прочности нельзя превращать оборудование в площадку для складирования инструмента, крепить к нему дополнительные конструкции или запускать под нагрузкой. Строительная площадка любит использовать любой горизонтальный сантиметр как стол, но корпус машины — не склад и не верстак.

Леса и подмости: временное не означает необязательное

При монтаже строительного оборудования постоянно работают на высоте: собирают трубопроводы, устанавливают приводы, подключают воздуховоды, монтируют кабельные трассы, регулируют узлы в машинных отделениях и стесненных техэтажах. Именно здесь возникает соблазн назвать средство подмащивания «времянкой» и закрыть вопрос.

Временные леса, однако, не становятся от этого менее несущими. Их состояние влияет не только на безопасность монтажников, но и на точность работ: гуляющий настил, наклоненная башня или самодельная площадка делают нормальную выверку невозможной. Нельзя получить миллиметровую геометрию, стоя на конструкции, которая сама живет в диапазоне «ну, вроде не шатается».

Под опорные башмаки лесов на подготовленной площадке укладывают деревянные подкладки из досок толщиной 40–50 мм. Это распределяет нагрузку и снижает риск продавливания или просадки основания. Пятка, поставленная прямо на рыхлый грунт, плитку, мусор или край перекрытия, — привычная картинка, после которой не стоит удивляться перекосу всей секции.

Контроль должен быть регулярным:

• перед началом каждой рабочей смены оценивают устойчивость, состояние настилов, ограждений, лестниц, креплений и опор;
• периодический осмотр проводят не реже одного раза в 10 суток;
• после перерыва в эксплуатации продолжительностью более месяца леса подлежат повторной приемке комиссией;
• после сильного ветра, осадков, механического воздействия или перестановки элементов конструкцию также осматривают до возобновления работ.

Требования к средствам подмащивания закреплены, в частности, в ГОСТ 24258-88, но на объекте вопрос обычно проще и жестче любого стандарта: может ли человек безопасно занять рабочее положение, удержать инструмент и не уронить узел на тех, кто работает ниже? Если ответ звучит как «ну, аккуратно же», значит, нормального рабочего места нет.

Особый случай — грузоподъемные краны

Монтаж грузоподъемных кранов нельзя собирать по памяти, по ролику из интернета или по устаревшей схеме, которую «всегда применяли на такой же стреле». У конкретной модели есть заводское руководство по эксплуатации и инструкция по монтажу изготовителя. Именно эти документы определяют схему, порядок операций, состав оснастки, ограничения и контрольные точки.

Типовые рекомендации могут помочь понять общую логику, но не имеют приоритета перед документацией производителя. Это особенно принципиально для кранов, где любое произвольное изменение очередности, конфигурации или способов строповки перестает быть творческой инициативой и становится потенциальной аварией.

До монтажа крана проверяют основание, организацию опасной зоны, готовность подъездов, метеоусловия, исправность грузозахватных приспособлений, квалификацию персонала и связь между участниками работ. Тут нет места для застройщического оптимизма: если кран «в принципе можно начать собирать», это не означает, что площадка готова к монтажу.

Индивидуальные испытания: момент, когда теория встречается с вибрацией

Собранное и закрепленное оборудование еще не является введенным в эксплуатацию. Сначала проводят индивидуальные испытания — проверку конкретной машины, ее приводов, защит, блокировок, контрольно-измерительных приборов и подключенных систем в предусмотренных режимах.

Задача испытаний не в том, чтобы торжественно нажать кнопку «Пуск» перед комиссией. Нужно обнаружить то, что не видно на статичной установке:

• посторонние шумы, перегрев, чрезмерную вибрацию;
• биение вращающихся частей;
• утечки через фланцы, уплотнения, арматуру и соединения;
• неправильное направление вращения приводов;
• ошибки в работе датчиков, автоматики, сигнализации и блокировок;
• просадку или смещение оборудования после снятия временных приспособлений;
• взаимное влияние оборудования и подключенных коммуникаций.

Испытания проводят по программе, соответствующей назначению установки и документации изготовителя. Для одного агрегата это будет проверка холостого хода и защит, для другого — работа под технологической нагрузкой, контроль производительности, герметичности и параметров среды. Универсальной продолжительности и одинакового набора тестов здесь нет: попытка свести всё к «погоняли полчаса — работает» обычно удобна только тому, кто не хочет потом отвечать за результат.

До пуска должны быть завершены ограждения движущихся частей, заземление, подключение средств защиты и автоматики, очистка рабочей зоны от инструмента и временных материалов. Не стоит запускать агрегат «буквально на минутку», когда рядом еще лежит крепеж, свисает незакрепленный кабель, а человек стоит над вращающимся узлом с ключом в руке. Производственный травматизм не любит сложных сценариев: ему часто хватает одной короткой проверки, которую решили провести до окончания монтажа.

По итогам индивидуальных испытаний фиксируют результаты, замечания и устраненные дефекты. Если машина прошла проверку, но после пуска в составе системы выявились проблемы, не нужно героически маскировать их настройками. Сначала возвращаются к монтажной логике: положение, крепление, соосность, отсутствие внешних нагрузок, состояние основания и качество подключений.

Порядок, который экономит переделки

Монтаж строительного оборудования хорош ровно настолько, насколько предсказуемо оно ведет себя после запуска. Красивый корпус, свежая маркировка и ровно уложенный кабель не компенсируют кривую базу, неподготовленную подливку или трубопровод, который висит на фланце насоса, как родственник на шее у успешного человека.

Рабочая последовательность проста, хотя и требует терпения: принять строительную готовность, сверить документацию и комплектность, установить оборудование на подготовленное основание, выверить его штатным инструментом, закрепить, организовать подливку, подключить коммуникации без паразитных усилий, проверить безопасность рабочих мест и провести индивидуальные испытания. В этой цепочке нет эффектных жестов. Зато есть то, чего обычно не хватает объектам с вечной спешкой: управляемый результат.

И если на площадке кто-то предлагает пропустить этап, потому что «всё и так встанет», стоит уточнить один вопрос: кто будет стоять рядом, когда это «и так» начнет вибрировать, течь или уходить с оси.
