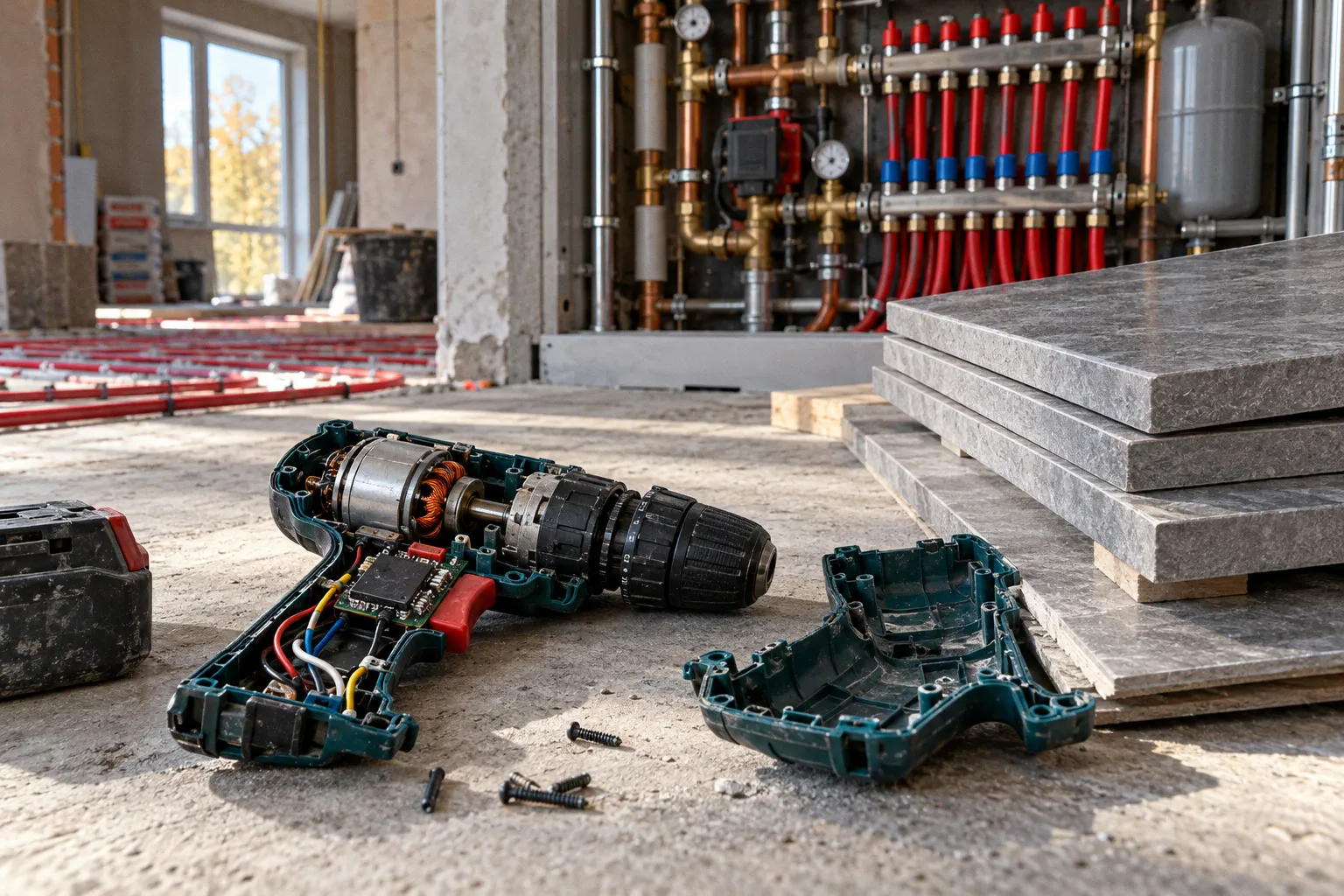

Бесщеточный двигатель: как устроена технология в инструменте
В аккумуляторном инструменте двигатель расходует заряд на две задачи: вращает оснастку и преодолевает собственные потери. В коллекторном моторе часть энергии уходит на трение щеток и нагрев контактного узла.
В бесщеточном эту коммутацию выполняет электронный контроллер. Отсюда берутся более высокий КПД и увеличение времени работы на одном заряде.
Название технологии описывает конструкцию, но само по себе не гарантирует ни больший крутящий момент, ни высокую производительность. Результат зависит от двигателя, контроллера, аккумулятора и редуктора. Чтобы понять отличие бесщеточного мотора от щеточного, нужно рассмотреть путь тока и то, как электроника переключает обмотки.
Физика процесса: что заменили в двигателе
В коллекторном двигателе обмотки находятся на роторе, который вращается внутри статора. Для подачи тока на вращающуюся часть служат угольные щетки и коллектор. Щетки соприкасаются с коллектором, передавая ток на обмотки в нужный момент. Этот механический контакт создаёт трение, нагрев и износ. Со временем щетки укорачиваются, а коллектор загрязняется или повреждается.
В бесщеточном двигателе обмотки размещены на неподвижном статоре. На роторе расположены постоянные магниты. Ток не нужно передавать на вращающуюся часть через скользящий контакт: контроллер поочередно подает напряжение на обмотки статора. Возникающее магнитное поле взаимодействует с магнитами ротора и заставляет его вращаться.
Так устроен бесколлекторный двигатель электроинструмента. В англоязычной маркировке встречаются обозначения BLDC и brushless. Термин BLDC обычно используют для бесщеточных двигателей с электронным управлением; конкретная схема коммутации может различаться между моделями.
| Параметр | Коллекторный двигатель | Бесщеточный двигатель |
|---|---|---|
| Положение обмоток | На роторе | На статоре |
| Подача тока на обмотки | Через щетки и коллектор | Электронным контроллером |
| Контакт при вращении | Щетки трутся о коллектор | Механического щеточного контакта нет |
| Типичный источник износа | Щетки, коллектор, нагрев контакта | Подшипники, изоляция, силовая электроника |
| Управление скоростью | Обычно зависит от схемы питания и нагрузки | Контроллер может регулировать коммутацию и подачу тока |
Отсутствие щеток снимает один из регулярных расходных узлов. Это упрощает обслуживание двигателя. Однако весь инструмент не становится необслуживаемым: остаются редуктор, подшипники, патрон, выключатель, проводка и аккумулятор.
В бесщеточной схеме механический контакт заменён электронной коммутацией. Изнашиваемых щеток нет, но управляющая электроника становится частью двигателя.
Контроллер и датчики положения ротора
Ротор должен получать вращающий момент в правильном положении относительно магнитного поля статора. Контроллер отслеживает положение ротора и переключает питание обмоток. В ряде конструкций для определения положения применяются датчики Холла. Они фиксируют изменение магнитного поля и передают сигнал электронике.
Дальше контроллер выбирает, какие обмотки запитать и в какой последовательности. Когда положение ротора меняется, меняется и комбинация включённых обмоток. Так создаётся вращающееся магнитное поле без коллектора.
В инструменте эта система связана с курком, аккумулятором и защитными алгоритмами. Контроллер получает команду на скорость, измеряет электрические параметры и управляет током двигателя. Поэтому отклик на курок и поведение под нагрузкой зависят не только от мотора. Две модели с бесщеточными двигателями могут по-разному реагировать на нажатие, ограничивать ток и поддерживать обороты.
Упрощённо работа выглядит так:
1. Аккумулятор подаёт постоянное напряжение на электронный блок.
2. Контроллер получает сигнал от курка и данные о положении ротора.
3. Электроника переключает ток в обмотках статора.
4. Магнитное поле статора приводит ротор в движение.
5. При изменении нагрузки контроллер корректирует управление в пределах возможностей системы.
Датчики Холла — распространённый способ определения положения ротора, но не единственно возможный для электронно-коммутируемых двигателей. В конкретной модели алгоритм и состав датчиков зависят от конструкции. Поэтому по одному слову «бесщеточный» нельзя определить устройство всей платы или совместимость запасных компонентов.
КПД и время работы на аккумуляторе
Для бесщеточных двигателей указывают КПД до 90% и выше. Для сопоставимых коллекторных моторов приводят значение порядка 60%. Эти цифры описывают эффективность преобразования электрической энергии в механическую в определённых режимах. Их нельзя напрямую переносить на любой инструмент: результат меняется с нагрузкой, оборотами, температурой и конструкцией конкретного двигателя.
На практике важен не только КПД мотора, но и число операций, которые инструмент выполнит на одном заряде. У бесщеточных аккумуляторных инструментов эффективность работы на заряде обычно выше на 25–40% по сравнению с коллекторными аналогами. Для отдельных линеек приводят прирост до 50%, но универсальным значением для всех моделей он не является.
На автономность влияют и другие узлы:
- ёмкость и состояние аккумулятора;
- ток, который способен отдавать аккумуляторный блок;
- потери в редукторе и подшипниках;
- выбранная скорость и режим работы;
- диаметр сверла, материал и глубина обработки;
- частота остановок и продолжительность непрерывной нагрузки.
Поэтому сравнивать два шуруповёрта только по типу двигателя некорректно. Для практической оценки нужны сопоставимые аккумуляторы, оснастка, материал и режим работы. Паспортная ёмкость в ампер-часах показывает запас заряда, но сама по себе не сообщает, сколько отверстий получится просверлить или сколько крепежа удастся установить.
Электронное управление также позволяет точнее регулировать работу двигателя. Это может улучшить использование энергии в разных режимах. Но контроллер не отменяет ограничений аккумулятора и механики: при высокой нагрузке ток растёт, нагрев увеличивается, а электроника может ограничить мощность.
Крутящий момент, реверс и обороты
В характеристиках инструмента часто сравнивают максимальный крутящий момент и частоту вращения. Тип двигателя не заменяет эти параметры. Бесщеточная конструкция сама по себе не сообщает, какой момент доступен на шпинделе: на итог влияют обмотки, контроллер, напряжение питания и передаточное отношение редуктора.
Один из известных плюсов схемы — стабильная работа при переключении на реверс. В бесщеточном двигателе направление вращения меняет электронное управление. В коллекторном двигателе реверс тоже реализуется, но особенности конструкции и коммутации отличаются. На практике устойчивость работы определяется всей системой, а не только наличием или отсутствием щеток.
Ограничения по оборотам у бесщеточного двигателя меньше связаны с механическим контактом щёток и коллектора. Для щеточных моторов приводят ориентир около 3 000 об/мин, выше которого контактный узел становится существенным ограничением. Это не означает, что любой бесщеточный инструмент вращается быстрее или эффективнее при любых оборотах. Редуктор, балансировка ротора, охлаждение и допустимая нагрузка остаются определяющими.
При выборе инструмента параметры следует читать как единую систему:
- Крутящий момент показывает доступное усилие на шпинделе, но сравнивать нужно значения, измеренные по одинаковой методике.
- Обороты важны для сверления и работы с оснасткой; диапазон скоростей должен соответствовать материалу и операции.
- Режимы редуктора задают компромисс между скоростью вращения и усилием.
- Ёмкость аккумулятора влияет на запас энергии, но не гарантирует меньший нагрев или большую производительность.
- Защита контроллера влияет на поведение при перегрузке и перегреве.
Так проще оценить, почему бесщеточный инструмент мощнее в отдельных задачах, но не считать это свойством самого названия. Модель может эффективнее использовать заряд и лучше поддерживать выбранный режим, однако фактическое усилие на крепеже или сверле определяется характеристиками всего привода.
Искрение, ресурс и ограничения электроники
В коллекторном узле при работе возникает механическое искрение. В бесщеточном двигателе такого искрения от контакта щёток с коллектором нет. Это снижает соответствующий источник искр и делает конструкцию предпочтительнее в условиях запылённости или при близости легковоспламеняющихся веществ. Однако бытовой электроинструмент нельзя автоматически считать пригодным для взрывоопасной зоны: для такой работы требуется оборудование с соответствующим допуском.
Ресурс работы бесщеточного электроинструмента часто выше за счёт отсутствия щёток, которые нужно заменять. Но срок службы инструмента нельзя вывести только из типа двигателя. Перегрев обмоток, повреждение подшипников, износ редуктора и дефекты аккумулятора остаются возможными. Контроллер тоже может выйти из строя при экстремальном перегреве или попадании воды.
Для сохранения ресурса важны режим и охлаждение. Длительная работа на предельной нагрузке повышает температуру двигателя и силовых компонентов. Если корпус заметно нагрелся, следует прекратить работу и дать инструменту остыть. Продолжать нагрузку до срабатывания защиты — плохой способ оценивать запас прочности: электронная защита ограничивает риск, но не делает узлы неуязвимыми.
Бесщеточный инструмент имеет смысл выбирать, когда важны автономность, длительная работа без обслуживания щёток и электронное управление двигателем. Для редких бытовых операций коллекторная модель тоже может выполнить ту же задачу. Решение нужно принимать по рабочей нагрузке, характеристикам, стоимости аккумуляторной платформы и доступности сервиса.
Главный инженерный вывод простой: бесщеточная конструкция сокращает потери на щёточном контакте и переносит коммутацию в электронику. Это повышает потенциальный КПД и автономность, но переносит часть требований к ресурсу на контроллер и систему охлаждения. Оценивать следует весь привод, а не одну надпись на корпусе.
