Приемка умного дома после ремонта: чек-лист проверки кабелей, оборудования и документов

Если один слой не проверен, система может работать на демонстрации и отказать при первом штатном событии: протечке, скачке нагрузки, потере связи, перегреве теплого пола.

Приемка умного дома после ремонта — это не запуск приложения на телефоне. Это сверка документации, физический аудит щита и линий, тестирование сценариев, проверка задержек, имитация аварийных событий и фиксация дефектов до подписания акта. После чистовой отделки доступ к трассам закрыт. Цена ошибки растет кратно.

Исполнительная документация: без схем система не считается принятой

Первый предмет проверки — не планшет с интерфейсом. Первый предмет — папка документов. Умный дом состоит из силовой электрики, слаботочных линий, сетевого оборудования, контроллеров, датчиков, исполнительных устройств и программной логики. Без исполнительной документации это набор коробок в стенах.

Подрядчик должен передать не «красивую визуализацию», а рабочие материалы, по которым можно обслуживать объект через год. Минимальный комплект:

1. Исполнительная схема кабельных трасс.

На ней должны быть указаны реальные маршруты прокладки кабелей, проходы через стены, зоны под потолком, выводы к датчикам, выключателям, приводам, термостатам, камерам, точкам доступа Wi‑Fi, распределительным коробкам и щиту автоматики.

2. Планы расположения оборудования.

Отдельно по помещениям. Где стоит датчик движения. Где установлен датчик протечки. Где находится термостат теплого пола. Где спрятан блок питания LED-ленты. Где смонтирован исполнительный модуль управления шторой.

3. Схема щита и маркировка автоматов.

Должны быть подписаны линии освещения, розеточные группы, питание контроллеров, блоки питания, реле, диммеры, линии теплого пола, насосы, сервоприводы, вентиляция, слаботочный шкаф. Подпись «умный дом» на одном автомате не годится.

4. Спецификация оборудования.

Модель, производитель, серийный номер при наличии, место установки, назначение. Для беспроводных устройств — тип питания, протокол связи, точка привязки к контроллеру или шлюзу.

5. Логика сценариев.

Не рекламное описание. Нужна таблица условий и действий: что запускает сценарий, какие устройства срабатывают, с какой задержкой, что происходит при ручном вмешательстве, что делать при отказе связи.

6. Доступы и резервные копии.

Администраторский доступ к контроллеру, приложению, облачному аккаунту, локальной панели, роутеру, точкам доступа, видеорегистратору, NAS при наличии. Плюс файл резервной конфигурации, если платформа его поддерживает.

Если нет схем трасс и списка устройств, объект не принят. Он просто включен.

Отдельная проверка — соответствие факта проекту. В проекте датчик протечки указан под кухонной мойкой, а фактически лежит в цоколе без контакта с полом. В проекте теплый пол управляется через термостат с сухим контактом, а фактически заведен через промежуточное реле без температурной обратной связи. В проекте сеть построена на проводных точках доступа, а фактически часть устройств висит на одном бытовом роутере за железобетонной стеной. Такие расхождения надо вносить в исполнительную документацию. Или исправлять.

Что записать в акте до подписи

Формулировки должны быть измеримыми. Не «плохо работает свет», а «сценарий “ночной режим” не выключает группу освещения L2 в коридоре». Не «датчик не видит движение», а «датчик движения MD-03 в санузле не формирует событие в контроллере при проходе на расстоянии 1 м».

Удобный формат дефектной ведомости:

Документы для сдачи умного дома нужны не для архива. Они нужны для ремонта через два года, замены контроллера, поиска поврежденной линии и восстановления сценариев после сброса.

Кабели и слаботочные сети: скрытые дефекты проявятся поздно

Кабельная инфраструктура проверяется до декоративного восторга от интерфейса. Кнопки, экраны и голосовое управление — верхний слой. Ниже лежат питание, шины, витая пара, сигнальные линии, исполнительные цепи.

Ошибки монтажа умного дома часто одинаковые:

• силовые и слаботочные линии уложены без разнесения, что дает наводки и нестабильные сигналы;
• кабели не промаркированы на обоих концах;
• распределительные коробки закрыты отделкой без доступа;
• датчики выведены в неправильных местах по высоте или зоне контроля;
• блоки питания спрятаны в нишах без вентиляции;
• клеммы в щите затянуты без последующей протяжки и проверки;
• резервные жилы не выведены и не подписаны;
• сетевые линии обжаты без теста;
• исполнительные модули установлены в подрозетники без запаса объема и охлаждения.

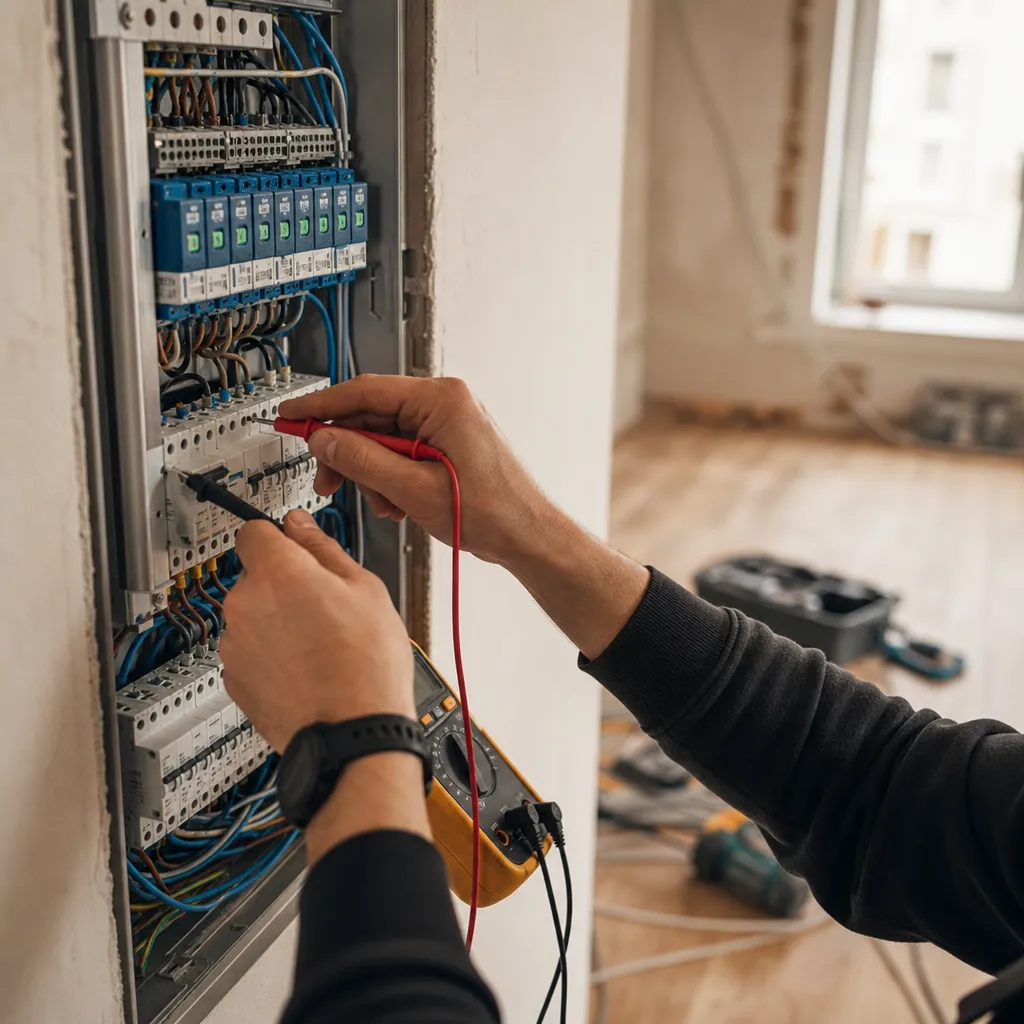

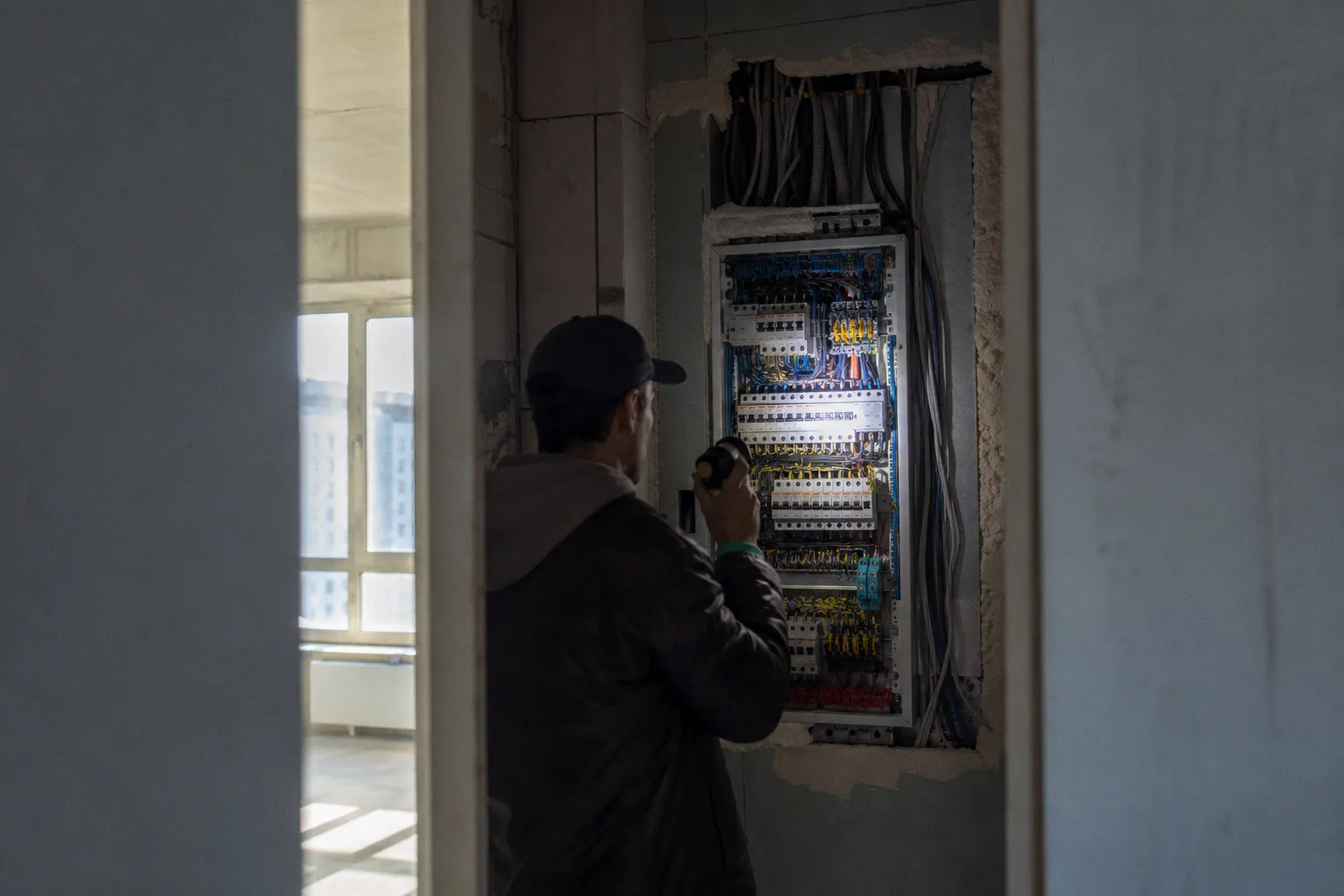

На приемке надо открыть щит. Не смотреть с расстояния. Проверить маркировку, крепление, радиусы изгиба, разделение цепей, наличие схемы на дверце или рядом с щитом. В слаботочном шкафу — то же самое: патч-панель, коммутатор, роутер, контроллеры, шлюзы, блоки питания, резервное питание при наличии.

Для витой пары надо запросить результаты тестирования линий. Минимально — прозвонка всех жил и правильность распиновки. Для критичных линий — измерение параметров кабельным тестером. Особенно если по этой сети идут камеры, точки доступа, панели управления, IP-домофония.

Для шинных систем проверяется адресация устройств и стабильность обмена. Для беспроводных систем — уровень сигнала в местах установки датчиков. Просто «устройство добавилось в приложение» не равно «устройство будет стабильно работать после установки мебели, бытовой техники и дверей».

Физическая проверка по зонам

На объекте лучше идти не по приложению, а по помещениям. Комната за комнатой. Узел за узлом.

1. Входная зона.

Проверить датчик открытия двери, видеодомофон, замок при наличии, сценарий прихода и ухода, связь с охранным контуром.

2. Коридоры.

Проверить датчики движения, ночную подсветку, задержки выключения, ручное отключение автоматического режима.

3. Кухня.

Проверить датчики протечки, кран с электроприводом, розеточные группы, вытяжку или вентиляцию, сценарий аварии.

4. Санузлы.

Проверить протечки, вентиляцию по влажности или по сценарию, теплый пол, локальные выключатели, доступность датчиков для обслуживания.

5. Жилые комнаты.

Проверить освещение, диммирование, шторы, климат, сценарии «сон», «кино», «ночь», ручное управление с выключателей.

6. Технические зоны.

Проверить щиты, коллекторы, котельную или тепловой узел, насосы, сервоприводы, контроллеры, блоки питания, доступ для обслуживания.

Смысл обхода простой: каждое устройство должно быть найдено физически, подписано в документации и проверено в интерфейсе. Если датчик есть в приложении, но его нельзя найти на объекте, это дефект учета. Если датчик найден на объекте, но не виден в системе, это дефект интеграции.

Сценарии и время отклика: демонстрация не заменяет стресс-тест

Как проверить работу умного дома после ремонта? Не нажатием одной кнопки «все выключить». Нужно прогнать базовые сценарии в штатных и нештатных условиях. Минимум 3–5 сценариев должны быть настроены и проверены до сдачи. Обычно это «уход из дома», «приход», «ночной режим», «авария протечки», «пожар/дым» или другой контур безопасности.

Сценарий надо разложить на условия и действия. Например, «уход из дома»:

• отключить заданные группы освещения;
• отключить выбранные розетки, если это предусмотрено проектом;
• перевести отопление или кондиционирование в экономичный режим;
• закрыть шторы, если указано;
• поставить охранный контур в активный режим;
• отправить уведомление;
• оставить питание холодильника, котла, роутера, контроллера, насосов и другого оборудования, которое нельзя отключать.

Частая ошибка — сценарий «уходя из дома» обесточивает лишние линии. Например, выключает розетку, где стоит сетевое оборудование. После этого система теряет связь сама с собой. Вторая ошибка — сценарий отключает питание оборудования, которое должно работать постоянно: холодильник, насос, контроллер отопления, привод защиты от протечки в некоторых схемах.

Время отклика оценивается практически. Команда с выключателя, панели или приложения должна давать реакцию без ощутимой задержки. Для света задержка в несколько секунд воспринимается как отказ. Для аварийного датчика задержка критична уже не по комфорту, а по риску ущерба.

Сценарий принят только тогда, когда он сработал при реальном событии, а не при рассказе интегратора.

Проверка должна включать конфликтные ситуации. Например:

Отдельно проверяется ручное управление. Умный дом не должен превращать квартиру в объект, где без приложения нельзя включить свет. Выключатели, локальные термостаты, механические краны, ручной режим приводов — это не «избыточность». Это эксплуатационный минимум.

Отопление, теплый пол и климат: автоматика должна держать уставку, а не просто щелкать реле

Интеграция инженерных систем — слабое место приемки. Свет проверить просто. Нажал — увидел. Отопление и климат требуют времени, температурной обратной связи и понимания исполнительных механизмов.

Для теплого пола проверяется связка: датчик температуры, термостат, контроллер, реле нагрузки или привод коллектора. Приемка должна подтвердить, что система не перегревает покрытие, корректно достигает уставки и отключает нагрев. Если теплый пол интегрирован в общий контроллер, надо проверить не только локальный термостат, но и команды из центрального интерфейса.

Проверяются следующие режимы:

1. Изменение уставки на термостате.

Уставка изменилась локально. Контроллер получил новое значение. Исполнительный выход отработал.

2. Изменение уставки из приложения.

Термостат отобразил изменение. Реле или привод сработали. Состояние вернулось в интерфейс без рассинхронизации.

3. Достижение температуры.

При достижении уставки нагрев отключился. Нет постоянного включенного состояния.

4. Ограничение по датчику пола.

Если предусмотрено проектом, система не должна греть покрытие выше заданного предела.

5. Потеря связи.

Локальный термостат должен сохранить базовую функцию управления, если это заложено архитектурой.

Для водяного отопления проверяется работа сервоприводов на коллекторе. Команда должна открывать и закрывать правильный контур. Ошибка адресации приводит к типовой ситуации: в спальне изменили температуру, а открылся контур детской. На демонстрации это не всегда видно. На приемке надо сверить каждый контур.

Для вентиляции и кондиционирования проверяется не только включение. Нужны режимы:

• запуск по расписанию;
• запуск по датчику влажности или качества воздуха, если такие датчики есть;
• ручное включение и отключение;
• работа в ночном режиме;
• реакция на открытие окна, если логика предусмотрена;
• восстановление после отключения питания.

В климате особенно опасны скрытые противоречия. Например, отопление работает на нагрев, кондиционер включен на охлаждение, а общий сценарий «комфорт» держит оба контура активными. КПД в такой схеме равен финансовому шуму. На приемке надо проверить, что режимы блокируют друг друга или согласованы по приоритетам.

Датчики безопасности: проверять водой, дымом-имитатором и реальным движением

Безопасность нельзя принимать по зеленым иконкам. Датчик протечки должен увидеть воду. Датчик движения — движение в зоне контроля. Датчик дыма — тестовый сигнал или имитацию согласно инструкции производителя. Кран защиты от протечки должен закрыть воду, а не просто показать статус «закрыто».

Для протечки схема проверки жесткая:

1. Положить датчик в штатное место.

Не на ладонь. Не рядом с местом установки. Именно туда, где он будет лежать после сдачи.

2. Подать воду на контакты или использовать штатный тестовый способ.

Событие должно появиться в контроллере.

3. Проверить закрытие электропривода крана.

Вода должна быть перекрыта фактически. Если есть механический индикатор положения — сверить его.

4. Проверить уведомление.

Push, SMS, звонок, сирена — согласно проекту. Если уведомления нет, аварийный сценарий неполный.

5. Снять аварию и восстановить режим.

Система должна корректно вернуться в рабочее состояние. Без зависших статусов.

Для дыма и движения действуют те же правила: проверяется не устройство отдельно, а цепочка «событие — контроллер — сценарий — исполнительное действие — уведомление». Если датчик сработал, но сценарий не запустился, система не принята. Если сценарий запустился, но уведомление пришло только на телефон интегратора, система не принята владельцем.

С датчиками движения есть отдельный нюанс. Зона обнаружения зависит от высоты установки, направления, мебели, дверей, стеклянных перегородок, домашних животных. На приемке надо пройти по реальным маршрутам: вход в санузел ночью, движение по коридору, подход к лестнице, проход через гардеробную. Если датчик видит только широкий жест рукой рядом с корпусом, монтаж надо исправлять.

Сеть и связь: автоматика не должна зависеть от одного слабого роутера

Стабильность Wi‑Fi покрытия и скорость отклика устройств входят в приемку слаботочных систем. Особенно если часть умного дома построена на беспроводных датчиках, Wi‑Fi-реле, камерах, колонках, шлюзах Zigbee или Matter-устройствах через хабы.

Проверять надо не абстрактное наличие интернета, а работоспособность в точках установки. После ремонта появляются факторы, которых не было на этапе чернового монтажа: зеркала, мебель, бытовая техника, металлические каркасы, двери, декоративные панели, теплые полы с экранирующими слоями. Радиосигнал меняется.

Минимальная проверка сети:

• открыть интерфейс контроллера с телефона в разных помещениях;
• выполнить команды светом, шторами, климатом из дальних зон;
• проверить камеры или панели домофона, если они работают по сети;
• пройтись по всем датчикам и убедиться, что они передают события;
• отключить и включить питание сетевого оборудования, проверить восстановление;
• проверить, кто является администратором роутера, точек доступа и контроллера;
• убедиться, что сеть умного дома не висит на гостевом Wi‑Fi без доступа к локальным устройствам, если это нарушает архитектуру.

Для беспроводных датчиков надо проверить батареи и способ обслуживания. Датчик, замурованный за декоративной панелью, — дефект. Датчик на батарейке без указания типа элемента питания в документации — будущий простой. Датчик в зоне слабого сигнала — нестабильное событие.

Отдельная строка — зависимость от облака. Некоторые платформы выполняют сценарии локально. Некоторые требуют внешнего сервиса. Некоторые сохраняют базовые функции, но теряют голосовое управление и удаленный доступ. На приемке надо зафиксировать, что работает без интернета: свет, отопление, протечка, локальные выключатели, охранные сценарии. Если при отключении WAN перестает включаться свет с физической кнопки, архитектура выбрана неверно для жилого объекта.

Рабочий чек-лист приемки: порядок действий на объекте

Чек-лист проверки умного дома не должен быть длиннее проекта. Но он должен пройти все критичные слои. Оптимальный порядок такой:

1. Сверить договор, техническое задание и фактический состав системы.

Проверить, все ли устройства поставлены и смонтированы. Убрать из акта позиции, которых нет. Добавить фактические замены с моделями.

2. Получить исполнительную документацию до демонстрации.

Схемы, планы, спецификации, адресация, сценарии, доступы, резервные копии. Без этого демонстрация не имеет веса.

3. Проверить щит автоматики и слаботочный шкаф.

Маркировка, клеммы, расположение блоков питания, вентиляция, доступ, соответствие схеме.

4. Обойти объект по помещениям.

Найти каждое устройство физически. Сверить с планом. Проверить локальное управление.

5. Протестировать базовые сценарии.

Минимум 3–5 сценариев: уход, приход, ночь, протечка, пожарный или охранный контур. Фиксировать задержки и несработавшие группы.

6. Проверить отопление, теплый пол, вентиляцию и кондиционирование.

Изменить уставки, проверить исполнительные устройства, убедиться в правильной привязке зон.

7. Провести аварийные имитации.

Вода на датчик протечки. Тест дыма по инструкции. Реальное движение в зоне датчика. Проверка уведомлений.

8. Проверить сеть и восстановление после сбоев.

Wi‑Fi покрытие, отклик, перезапуск роутера, перезапуск контроллера, работа без внешнего интернета для критичных функций.

9. Оформить дефектную ведомость.

Каждый дефект — с помещением, устройством, фактом, требуемым исправлением и сроком.

10. Подписывать акт только после повторной проверки.

Не после обещания. Не после сообщения в чате. После фактического устранения.

Этот порядок снижает риск пропустить системную ошибку. Например, неверную адресацию контуров отопления, слабое покрытие в дальней комнате, отсутствие исполнительной схемы или аварийный сценарий без уведомления владельца.

Что считать браком, а что — особенностью проекта

Не каждое ограничение является дефектом монтажа. Если в техническом задании указана беспроводная система без дополнительных точек доступа, задержки на дальних датчиках могут быть следствием архитектуры. Если сценарии завязаны на облачный сервис производителя, часть функций при отсутствии интернета может не работать. Это надо было согласовывать до ремонта.

Но есть дефекты, которые нельзя списывать на «так работает система»:

Особенность проекта фиксируется заранее. Дефект выявляется при сравнении проекта, факта и работы системы. Если в проекте написано «датчик протечки перекрывает ввод воды», а при тесте кран не закрывается, это не особенность. Это невыполненная функция.

Финальная приемка: система должна быть измерима

Приемка умного дома после ремонта завершается не тогда, когда все иконки в приложении стали зелеными. Завершается она после трех вещей: есть исполнительная документация, все критичные функции проверены реальными событиями, владелец получил доступы и резервные копии.

Умный дом — инженерная система с программным слоем. Ее качество видно не по интерфейсу. Оно видно по трассам, маркировке, реакции исполнительных механизмов, задержкам, отказоустойчивости и возможности обслуживания. Если эти параметры не проверены, ремонт фактически не закрыт. Он просто перешел в стадию скрытых дефектов.
