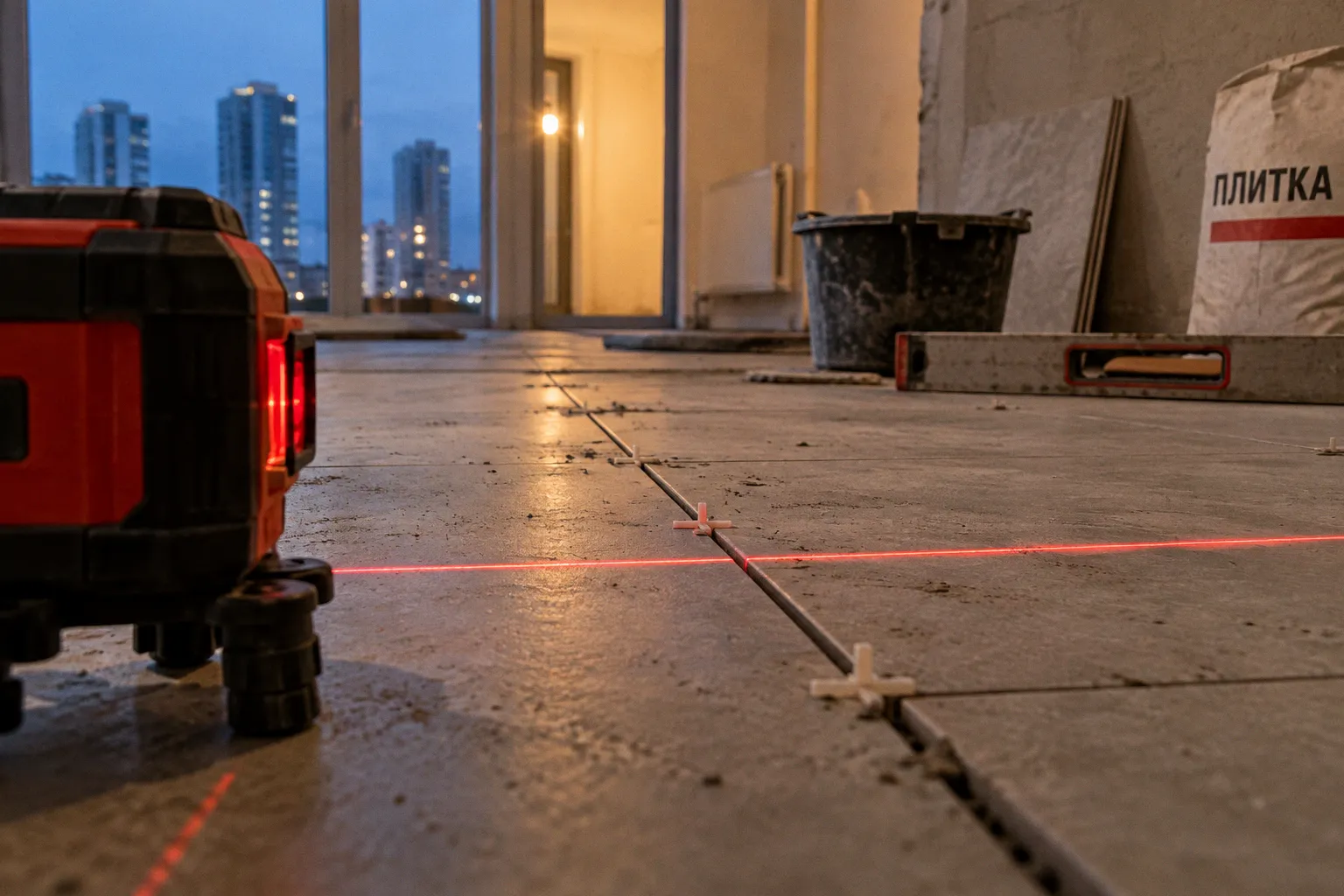

Лазерный уровень для плитки: как проверить точность и погрешность

На практике и этого бывает достаточно: шов начинает уходить относительно разметки, крестики уже не компенсируют расхождение, а в углу появляется подрезка с заметным клином.

Источник ошибки не всегда в подготовке основания или работе плиточника. Иногда проблема начинается с нивелира, который продолжает включаться, строит ровную на вид линию, но уже не соответствует горизонтали или вертикали. При фактической ошибке 0,7 мм/м на дистанции 8 м луч уйдёт примерно на 5,6 мм. Для крупноформатной плитки и тонкого шва это уже не косметическая погрешность, а причина переделки разметки.

Поэтому перед укладкой стоит проверить не только основание и раскладку, но и сам прибор. Лазерный уровень для укладки плитки погрешность и точность которого не подтверждены проверкой, нельзя оценивать по яркости линии или тому, насколько уверенно он подаёт звуковой сигнал.

Почему допуски нивелира определяют качество плиточных швов

Точность лазерного построителя указывают в миллиметрах на метр рабочего расстояния. Это не ошибка на всём объекте и не постоянное смещение, которое можно один раз заметить и забыть. Погрешность масштабируется вместе с расстоянием: показатель 0,5 мм/м на дистанции 6 м даёт до 3 мм отклонения луча от расчётного положения.

У профессиональных моделей заявленная точность часто находится в диапазоне ±0,1–0,3 мм/м, у бытовых приборов может составлять ±0,5–1 мм/м. Сравнивать такие значения нужно не сами по себе, а с задачей. Для черновой разметки перегородок или установки мебели запас в несколько миллиметров может быть приемлемым. При облицовке ректифицированного керамогранита с швом 1,5 мм такой запас быстро заканчивается.

Особенно чувствительны к ошибке:

• длинные вертикальные ряды, где небольшое отклонение увеличивается с высотой;
• тонкие швы между ректифицированными плитками;
• наружные углы и места примыкания двух плоскостей;
• мозаика на листах, где смещение одного ряда заметно повторяется по всей поверхности;
• крупный формат, требующий точного контроля плоскости и раскладки;
• участки, где горизонтальный шов должен совпасть с уже существующей облицовкой или инженерным выводом.

Заявленную точность ищут в паспорте, на маркировке или в техническом описании конкретной модели. Надпись на корпусе сама по себе не заменяет проверку: она сообщает, каким должен быть прибор в штатном состоянии, но не показывает, не сместился ли маятник после удара или перевозки.

Поверку имеет смысл выполнять:

• после падения прибора или сильного удара по корпусу;
• после перевозки, если нивелир лежал без защитного кейса;
• после длительного хранения в условиях, не предусмотренных производителем;
• при работе на объекте, где прибор постоянно подвергается вибрации;
• если горизонталь и вертикаль начинают расходиться с уже проверенной разметкой;
• перед ответственными плиточными работами с малым швом.

Температурный режим также имеет значение. Прибор, принесённый с холода в тёплое помещение, должен адаптироваться к условиям работы согласно инструкции производителя. Резкое изменение температуры может повлиять на механику компенсатора и вызвать конденсат внутри корпуса. Проверять инструмент сразу после заноса с улицы бессмысленно: сначала нужно дать ему стабилизироваться.

Точность нивелира измеряют в миллиметрах на метр дистанции, а не по тому, насколько ровной кажется лазерная линия.

У маятникового компенсатора есть рабочий диапазон. У разных моделей он отличается; часто производители указывают пределы примерно от ±3° до ±5°. Если корпус наклонён сильнее, прибор обычно начинает мигать или подаёт звуковой сигнал. Это не означает, что линия просто стала чуть менее точной: компенсатор уже не может вывести излучатель в рабочее положение. Разметку по такой линии не выполняют.

Нужно также отличать погрешность прибора от ошибок установки. Штатив может слегка пружинить, основание — прогибаться, а корпус можно случайно задеть во время замера. Если лазер стоит на подвижной поверхности, повторная проверка покажет другое значение даже у исправного нивелира.

Методика проверки горизонтальной плоскости методом разворота на 180 градусов

Метод разворота на 180 градусов позволяет проверить, насколько горизонтальный луч отклоняется от истинной горизонтали. Для него не требуется специальный стенд, но важны стабильная установка, достаточно длинная дистанция и аккуратное считывание отметок.

Понадобятся:

• лазерный нивелир с горизонтальной линией;
• штатив или устойчивая неподвижная опора;
• рулетка или линейка с миллиметровой шкалой;
• карандаш, малярный скотч либо несколько небольших мишеней;
• две стены или одна длинная ровная поверхность;
• при необходимости — помощник для фиксации отметок.

Стены должны быть достаточно ровными, чтобы лазерная линия не преломлялась на рельефе. Если поверхность шероховатая, отметки ставят по центру видимой линии или используют гладкую малярную ленту.

Вариант с одной стеной

Это наиболее понятная схема для бытовой проверки.

1. Установить нивелир на штативе примерно в 0,5–1 м от стены. Расстояние выбирают так, чтобы прибор стоял устойчиво, а луч на стене был хорошо виден.

2. Включить горизонтальную плоскость и дождаться, пока компенсатор завершит выравнивание. Если линия мигает или прибор сигнализирует о наклоне, сначала нужно исправить установку.

3. На удалённой от прибора стене выбрать рабочую точку на расстоянии 5–10 м. Чем больше расстояние, тем заметнее небольшая угловая ошибка, но тем выше требования к видимости линии и устойчивости штатива.

4. Сделать первую отметку по центру горизонтального луча.

5. Не меняя высоту и положение штатива, развернуть прибор на 180 градусов вокруг вертикальной оси. Важно вращать именно корпус в горизонтальной плоскости, не переставляя опору и не меняя её наклона.

6. После повторного выравнивания сделать вторую отметку на той же стене.

7. Измерить вертикальное расстояние между двумя отметками.

Разность между отметками после разворота — это удвоенное отклонение луча на выбранной дистанции. Поэтому расчёт выполняют так:

погрешность, мм/м = расстояние между отметками, мм ÷ (2 × расстояние до стены, м).

Например, если до стены 8 м, а после разворота отметки разошлись на 8 мм, расчёт будет таким: 8 ÷ (2 × 8) = 0,5 мм/м. Если расстояние между отметками составило 4 мм, фактическое отклонение — 0,25 мм/м.

Такой пересчёт принципиален. Если разделить разность отметок только на расстояние до стены, результат будет завышен в два раза. Именно поэтому при проверке важно заранее определить, какая величина измеряется: полный разброс между двумя положениями луча или отклонение одного положения от среднего.

Вариант с двумя стенами

Если помещение позволяет поставить прибор между параллельными стенами, можно дополнительно проверить, не меняется ли результат в разных направлениях.

1. Установить нивелир примерно посередине между стенами A и B. Не обязательно искать математический центр рулеткой, но расстояния до поверхностей должны быть близкими.

2. Спроецировать горизонтальную линию и отметить её положение на обеих стенах.

3. Повернуть прибор на 180 градусов вокруг вертикальной оси, не меняя точки установки.

4. После стабилизации компенсатора повторить отметки на стенах A и B.

5. На каждой стене измерить расстояние между первой и второй отметками.

6. Сопоставить результаты с расстояниями от прибора до стен.

При исправном приборе разброс на противоположных стенах будет соответствовать направлению и величине одной и той же угловой ошибки. Если значения заметно отличаются, причина может быть не только в нивелире: стоит проверить, не сместился ли штатив, не было ли вибрации, одинаково ли считывались центры лазерных линий.

Для практических работ не нужно добиваться иллюзорной точности до долей миллиметра на шероховатой стене. Линия имеет ширину, а карандашная отметка тоже создаёт неопределённость. Лучше повторить измерение несколько раз, каждый раз заново дождаться стабилизации компенсатора и ориентироваться на среднее значение. Если результат близок к паспортному пределу, прибор для ответственной облицовки разумно показать в сервисе.

Если измеренная погрешность превышает паспортную, не стоит сразу пытаться разобрать корпус. У одних моделей регулировка выполняется только в сервисе, у других предусмотрена отдельная процедура калибровки, описанная производителем. Наличие отверстий или крепежа на корпусе не означает, что прибор можно безопасно юстировать обычным шестигранником. Неправильное вмешательство способно нарушить не только горизонталь, но и взаимное положение нескольких лазерных плоскостей.

Контроль вертикального луча с помощью строительного отвеса

Горизонтальная и вертикальная линии связаны общей системой корпуса, но проверяются раздельно. Исправная горизонталь не доказывает, что вертикальный луч действительно совпадает с отвесом. Для плиточных работ это особенно важно: по вертикали задают край первого ряда, положение наружного угла, ось ниши и направление швов.

Для проверки понадобятся:

• строительный отвес с грузом;
• прочный шнур;
• кронштейн, гвоздь или другой надёжный способ закрепить шнур;
• ровная вертикальная поверхность;
• лазерный нивелир;
• линейка или рулетка;
• карандаш или малярный скотч;
• при необходимости — помощник.

Длина отвеса должна позволять увидеть отклонение на заметном участке стены. Слишком короткий шнур не даст оценить линейную ошибку, а слишком длинный будет дольше успокаиваться и сильнее реагировать на движение воздуха.

Порядок проверки следующий:

1. Надёжно закрепить шнур в верхней точке. Груз должен свободно висеть и не касаться стены, пола или мебели.

2. Исключить сквозняк и вибрации. Отвес должен полностью успокоиться; время зависит от массы груза, длины шнура и условий в помещении.

3. Установить нивелир на устойчивой опоре на расстоянии примерно 2–3 м от стены. Расстояние измеряют от прибора до плоскости стены, а не от края штатива.

4. Включить вертикальный луч и дождаться окончания работы компенсатора.

5. Совместить лазерную линию с верхней точкой шнура либо направить её рядом с отвесом, если совмещение верхней точки затруднено.

6. Отметить положение луча и отвеса в верхней, средней и нижней частях участка. Для удобства можно наклеить полоски малярной ленты.

7. Измерить максимальное расхождение между центром лазерной линии и шнуром.

8. Разделить полученное расхождение в миллиметрах на длину проверяемого участка в метрах и сравнить результат с паспортной точностью.

Пример: на участке длиной 2,5 м между лучом и отвесом обнаружено расхождение 1,5 мм. Это соответствует примерно 0,6 мм/м. Но такое значение имеет смысл только при аккуратной установке, неподвижном отвесе и уверенном определении центра лазерной линии.

Вертикальную ось проверяют на всей доступной длине луча, а не в одной точке: именно на расстоянии становится заметна угловая ошибка.

Если прибор строит две вертикальные взаимно перпендикулярные плоскости, каждую из них проверяют отдельно. Сначала контролируют первую линию, затем поворачивают прибор или используют вторую плоскость и повторяют процедуру. Нельзя считать, что вторая вертикаль автоматически точна только потому, что первая совпала с отвесом.

У отвеса есть собственные ограничения. Шнур может быть закреплён не строго в одной точке, груз — раскачиваться, а стена — иметь локальную выпуклость. Поэтому измеряют не расстояние до поверхности стены, а расстояние между отвесом и лазерной линией. Стена в этом тесте служит только фоном.

Тестирование прямоугольности: как убедиться в точности угла 90 градусов

Для укладки плитки мало получить отдельные ровные горизонталь и вертикаль. Если нивелир строит две вертикальные плоскости, важно проверить угол между ними. Небольшая ошибка в прямоугольности может быть незаметна у прибора, но проявиться на расстоянии: разметка одной стены начнёт расходиться с линией на смежной.

Проверять угол по линии пересечения вертикальных плоскостей нельзя так же, как проверяют расстояние вдоль горизонтальной линии. Эта линия расположена вертикально. Поэтому расстояние до неё измеряют на одном горизонтальном уровне — например, на полу, на столешнице или на временно установленном гладком листе.

Проверка по точкам на полу

1. Установить нивелир на устойчивую площадку и включить две вертикальные плоскости.

2. Найти точку, в которой линии пересекают пол. Если пересечение плохо видно, отметить её по проекции лучей на малярной ленте или гладком листе.

3. На первой лазерной линии отложить от точки пересечения одинаковое расстояние, например 1 м, и поставить отметку A.

4. На второй линии отложить такое же расстояние и поставить отметку B.

5. Измерить отрезок между точками A и B.

6. Для идеального угла 90 градусов при одинаковых расстояниях 1 м расчётная длина отрезка составляет примерно 1,414 м.

7. Повторить измерение на большем расстоянии, если позволяет помещение. При увеличении базы небольшая ошибка угла проявляется заметнее, но одновременно возрастает влияние неточного положения исходной точки.

Если расстояние между A и B отличается от расчётного, это ещё не означает автоматически неисправность прибора. На результат влияют ширина луча, ошибка выбора точки пересечения, неровность пола и то, насколько точно отложены равные расстояния. Поэтому полезно выполнить несколько серий измерений и менять ориентацию корпуса, не переставляя его с места.

При необходимости угол можно оценить расчётом. Если расстояния от точки пересечения до A и B одинаковы и равны r, а расстояние между A и B равно c, угол находят по соотношению сторон треугольника. Для практической плиточной разметки чаще достаточно сравнить отклонение с паспортной точностью и повторить тест на большей базе.

Проверка на стенах

Есть и другой вариант — перенести обе вертикальные линии на одну горизонтальную отметку стены. Для этого выбирают одну высоту, например уровень будущего шва, и наносят точки пересечения лучей с поверхностью. Затем от исходной точки откладывают одинаковые расстояния по каждой линии и измеряют расстояние между полученными точками.

Такой тест удобен, если пол закрыт материалом или на нём недостаточно места. Но стена должна быть достаточно ровной, а измерения проводят в одной горизонтальной плоскости. Нельзя сравнивать точку на одной высоте с точкой на другой и затем делать вывод о прямоугольности вертикалей.

Если прибор имеет четыре вертикальные линии, тест повторяют для каждой пары соседних плоскостей. Иногда одна плоскость оказывается точной, а вторая даёт заметный уход из-за отдельной оптической или механической настройки. Прибор с несколькими лучами проверяют не по самой яркой линии, а по каждой рабочей плоскости, которую планируют использовать.

Границы возможностей компенсатора и работа с погрешностью прибора

Компенсатор не исправляет любую ошибку установки. Он выравнивает положение излучателя только в пределах, предусмотренных конструкцией. Когда корпус наклонён сильнее допустимого диапазона, маятник упирается в ограничитель или не может занять рабочее положение. В этот момент линия может выглядеть почти ровной, но использовать её как опорную нельзя.

На стабильность показаний влияют:

• удар по корпусу, маятнику или защитному стеклу;
• падение со штатива;
• постоянная вибрация от отбойного молотка, компрессора или работающей техники;
• перевозка без фиксации маятника, если такая фиксация предусмотрена конструкцией;
• резкий переход из холода в тепло;
• загрязнение или повреждение окна излучателя;
• неустойчивый штатив, прогибающаяся площадка или случайное касание прибора.

Универсального срока, через который у любого нивелира обязательно изнашивается подвес маятника, нет. Состояние механизма зависит от конструкции, частоты использования, условий перевозки, вибраций и обслуживания. Поэтому вместо календарного правила вроде «через несколько лет прибор нужно менять» ориентируются на результаты поверки и требования производителя.

Если лазерный уровень показывает расхождение с отвесом или после разворота, сначала исключают внешние причины:

1. Переставляют прибор на устойчивую опору и убирают вибрации.

2. Проверяют, не мигает ли линия и находится ли корпус в рабочем диапазоне компенсатора.

3. Дают прибору и помещению стабилизироваться после переноса из другой температурной зоны.

4. Повторяют тест в другой ориентации и на другой дистанции.

5. Сверяют результат с паспортной погрешностью, учитывая формулу конкретной проверки.

6. Осматривают защитное окно и корпус: загрязнение, трещина или люфт также могут влиять на результат.

7. Если отклонение сохраняется, обращаются в сервисный центр или к производителю.

Самостоятельная настройка допустима только тогда, когда для данной модели предусмотрена официальная процедура, а в инструкции подробно описаны порядок, контрольные расстояния и критерии результата. Доступный крепёж или технологическое отверстие на корпусе не являются приглашением к юстировке. Поворот случайного винта может изменить положение одного из излучателей относительно другого, после чего прибор будет требовать более сложной калибровки.

Ручная компенсация ошибки в разметке тоже не является полноценным ремонтом. Теоретически мастер может учитывать устойчивое смещение луча, но на строительной площадке оно должно быть подтверждено повторными измерениями и оставаться одинаковым при смене положения прибора. Для укладки плитки в нескольких помещениях такой подход ненадёжен: прибор переставляют, меняют направление луча, а накопленная поправка перестаёт быть очевидной.

Для разных плиточных задач требования к точности различаются. При облицовке стены крупноформатной плиткой со швом 2–3 мм небольшая погрешность бытового прибора может оказаться допустимой, если она подтверждена проверкой и не приводит к заметному уходу на высоте. При работе с ректифицированным материалом, тонким швом 1–1,5 мм, мозаикой или длинными вертикальными раскладками запас точности должен быть больше. В таких случаях важны не только цифры в паспорте, но и фактическая стабильность прибора на рабочей дистанции.

Зелёный луч также не отменяет поверку. Он обычно лучше воспринимается глазом при ярком освещении, поэтому линию проще увидеть на светлой плитке или в большом помещении. Но цвет лазера не исправляет механическую ошибку компенсатора, смещение оптики или неправильную геометрию вертикалей. При выборе лазерного уровня с зелёным лучом для плитки смотрят на паспортную точность, диапазон работы, устойчивость корпуса, фиксацию маятника, видимость линии и возможность сервисной калибровки.

Лазерный уровень для плитки — измерительный инструмент, а не просто удобный источник яркой линии. Перед разметкой горизонталь проверяют разворотом, вертикаль — строительным отвесом, а взаимную перпендикулярность плоскостей — измерением на горизонтальной базе. В каждой методике нужны свои инструменты: для отвеса потребуются груз, шнур и крепление, для проверки угла — ровная поверхность и рулетка, для разворота — устойчивая опора и точные отметки.

Такая проверка не заменяет сервисную поверку, когда прибор показывает результат за пределами паспорта. Но она быстро обнаруживает ошибку до того, как она перейдёт в первый ряд, угол и верхнюю подрезку. Лучше потратить время на измерение самого нивелира, чем потом объяснять готовую облицовку тем, что лазерная линия выглядела ровной.
