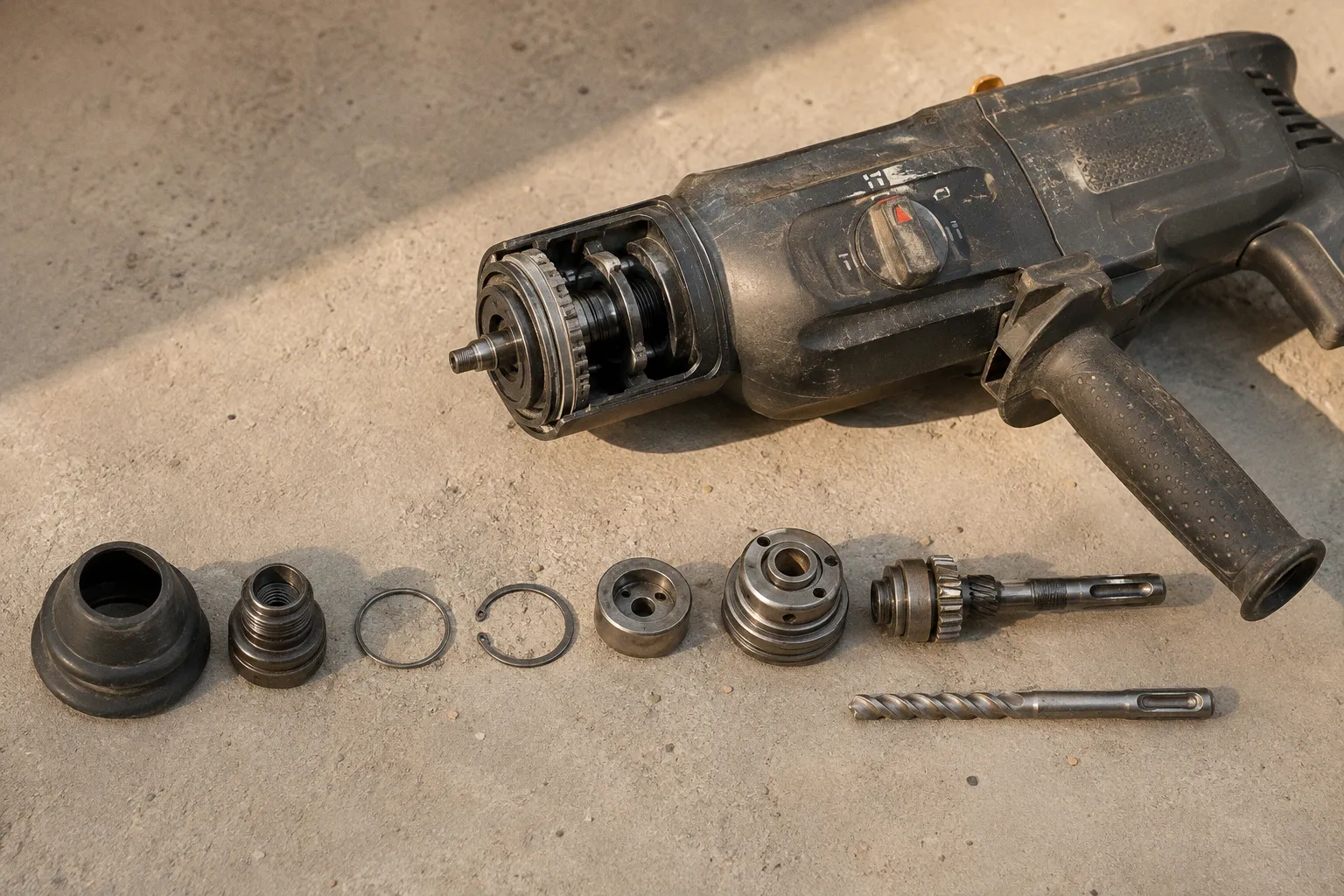

Замена патрона на перфораторе: этапы разборки и сборки

Хвостовик может проворачиваться, оснастка — застревать или выпадать при работе, а причина нередко оказывается прозаичной: пыль, старая смазка, ослабшая пружина или изношенный фиксирующий шарик.

При этом у SDS-Plus есть особенность, которую важно учитывать до ремонта: небольшой радиальный люфт бура сам по себе не означает неисправность. Хвостовик должен иметь возможность двигаться в пазах, иначе ударный механизм будет работать неправильно. Проблема начинается тогда, когда люфт становится чрезмерным, сопровождается заметным биением, плохой фиксацией или самопроизвольным выходом оснастки.

Замена патрона на перфораторе sds plus обычно начинается не с покупки нового узла, а с определения конструкции конкретной модели. У одного инструмента защитно-фиксационный комплект разбирается непосредственно на стволе, у другого быстросъёмный патрон снимается целиком, а у третьего используется резьбовое соединение с отдельным фиксирующим винтом. Поэтому перед разборкой нужно понять, какой именно узел установлен на вашем перфораторе.

Устройство системы SDS-Plus: геометрия хвостовика и глубина посадки

SDS-Plus — это не просто отверстие под бур, а система передачи удара и фиксации оснастки. Стандартный хвостовик имеет диаметр около 10 мм и четыре продольных паза. Два открытых паза служат направляющими, а два закрытых участка участвуют в осевой фиксации шариками патрона.

Номинальная глубина посадки хвостовика обычно составляет около 40 мм. Но ориентироваться только на размер не стоит: фактическая геометрия патрона зависит от производителя и конкретной модели. В исправном узле бур входит до рабочего положения, фиксируется шариками и при этом сохраняет небольшой продольный ход, необходимый для передачи удара.

Оснастка SDS-Plus не должна зажиматься так же жёстко, как сверло в обычном кулачковом патроне. Если вставить бур и попытаться полностью исключить любое движение, это будет не признаком хорошего ремонта, а нарушением принципа работы ударного механизма.

На практике нужно различать несколько видов люфта:

• Небольшой радиальный люфт хвостовика в патроне для SDS-Plus обычно допустим. Он связан с рабочими зазорами между пазами, направляющими и фиксирующими элементами.
• Чрезмерное качание бура, заметное без усилия или сопровождающееся сильным биением, может указывать на износ хвостовика, шариков, направляющих пазов или самого ствола.
• Продольное перемещение в пределах, предусмотренных конструкцией, нормально. Если бур выходит из патрона при умеренном натяжении или выпадает при работе, это уже неисправность фиксации.
• Проворачивание в режиме удара или сверления говорит о проблеме с передачей вращения: причиной может быть износ пазов хвостовика, направляющих выступов или внутренних элементов патрона.

Диапазон диаметров буров SDS-Plus зависит от конкретного инструмента и рекомендаций производителя. Сам патрон рассчитан не на любой бур с подходящим хвостовиком, а на нагрузку, которую способен выдержать перфоратор. Поэтому чрезмерно крупная оснастка, заклинивание бура или работа с сильно изношенным хвостовиком ускоряют износ даже исправного узла.

Внутри патрона находится не одна деталь, а защитно-фиксационный комплект. В зависимости от конструкции в него входят резиновый пыльник, стопорные кольца, шайбы, фиксирующий шарик, пружина и подвижный кожух. Их задача — удерживать бур, защищать внутренности от абразивной пыли и обеспечивать нормальный ход фиксатора.

Небольшой люфт SDS-Plus — часть рабочей конструкции, а не автоматический приговор патрону. Проверять нужно не сам факт движения бура, а его величину, характер и способность узла удерживать оснастку.

Перед разборкой полезно очистить наружную часть патрона и осмотреть хвостовик бура. Иногда причиной плохой фиксации становится не перфоратор, а замятые края пазов, трещина на хвостовике или сильная выработка оснастки. Новый патрон не устранит проблему, если в него постоянно вставляют повреждённые буры.

Демонтаж защитно-фиксационного комплекта: от пыльника до пружины

Перед тем как разбирать патрон, отключите перфоратор от сети или снимите аккумулятор. Оснастка должна быть вынута, а рабочее место — очищено от мусора. Пружина и стопорные кольца находятся под нагрузкой, поэтому не стоит направлять детали в сторону лица или разбирать узел над тёмным полом.

Для классического разборного SDS-Plus обычно нужны тонкая плоская отвёртка, пассатижи или специальный инструмент для стопорных колец, ветошь и небольшая ёмкость для деталей. Но точный порядок зависит от модели. Конструкция некоторых патронов отличается, и попытка повторить универсальную схему на неподходящем узле может повредить канавку или пыльник.

Общий порядок выглядит так:

1. Снимите наружный пыльник. Его аккуратно поддевают за край или стягивают вручную, если конструкция позволяет. Не прокалывайте резину отвёрткой: даже маленький надрез быстро превратится в канал для пыли.

2. Найдите первое стопорное кольцо. Перед снятием сфотографируйте положение деталей. Если кольцо установлено в канавке, выводите его постепенно, не царапая стенки посадочного места.

3. Снимите шайбу и сдвиньте подвижный кожух. Кожух может перемещаться с заметным сопротивлением из-за старой смазки и загрязнений. Не поддевайте его с большим усилием в одном месте — так легко деформировать край.

4. Извлеките второе стопорное кольцо, если оно предусмотрено конструкцией. Для некоторых моделей требуется сжать кольцо, для других — вывести один край из канавки тонкой отвёрткой.

5. Снимите кожух и освободите внутренние детали. Под ним могут находиться шарик, шайба и пружина. Разбирать узел лучше над светлой тканью или поддоном.

6. Разложите детали в порядке снятия. Это проще, чем позднее восстанавливать последовательность по памяти.

Сфотографировать патрон перед разборкой — не формальность. На разных моделях отличаются не только количество шайб, но и ориентация пружины, форма кожуха и порядок установки колец. Снимок крупным планом помогает избежать ошибки, когда все детали внешне похожи, но рабочая высота узла после сборки получается другой.

Когда патрон нельзя разбирать по универсальной схеме

У некоторых перфораторов используется быстросъёмный патрон типа Quick или аналогичная система. В таком случае наружный узел снимается целиком после перемещения фиксирующего кольца, а внутренний механизм обслуживается отдельно. Стопорные кольца классического SDS-Plus при этом могут отсутствовать снаружи.

Есть и модели, где патрон интегрирован со стволом. Внешне они похожи на обычный SDS-Plus, но разборка требует демонтажа дополнительных деталей корпуса. Если инструкция к инструменту не предусматривает самостоятельное снятие патрона, не стоит начинать с силового поддевания кожуха.

Защитно-фиксационный кожух также не следует путать с механизмом переключения режимов перфоратора. Он удерживает оснастку и защищает внутреннюю часть патрона от загрязнений. Переключение между сверлением, сверлением с ударом и долблением выполняется отдельным механизмом внутри корпуса инструмента. Поэтому люфт или повреждение наружного кожуха не означают, что режимы начнут самопроизвольно переключаться. Если переключатель работает неправильно, искать причину нужно в его приводе, муфте или редукторе, а не в одном только защитном комплекте патрона.

Особенности обслуживания резьбовых патронов и работа с левой резьбой

Не все перфораторы имеют одинаковое крепление патрона. В зависимости от модели применяются:

• резьбовое соединение патрона со шпинделем;
• коническая посадка;
• быстросъёмный адаптер;
• составная система, где на инструмент устанавливается переходник под другой тип оснастки.

Это разные способы крепления, и их нельзя сводить к формуле про «два типа резьбовых патронов». Конус Морзе не является резьбовым креплением: это отдельная коническая посадка, которая удерживает деталь за счёт соответствия поверхностей и силы заклинивания. У резьбового патрона рабочее соединение образуется резьбой на патроне и шпинделе. Кроме того, на практике встречаются разные размеры и профили резьбы, поэтому определять её нужно по документации конкретной модели.

Если на перфоратор установлен сменный кулачковый патрон, он может соединяться с переходником, а уже переходник — с посадочным местом инструмента. В этом случае люфт нужно искать по всей цепочке. Замена быстрозажимного патрона перфоратора не даст результата, если изношен адаптер или разбито посадочное место в самом инструменте.

Как снять патрон с перфоратора с резьбовым креплением

В резьбовых соединениях часто используется фиксирующий винт с левой резьбой. Он нужен для того, чтобы патрон не отворачивался при вращении и ударных нагрузках. Но считать левую резьбу универсальным правилом для всех моделей нельзя: встречаются конструкции с другим решением или без такого винта.

Перед работой:

1. Уточните тип крепления по руководству, сервисной схеме или маркировке производителя.

2. Снимите оснастку и откройте кулачки, если установлен быстрозажимной патрон.

3. Определите, каким способом блокируется шпиндель именно на вашей модели.

4. Подберите биту или отвёртку точно под шлиц фиксирующего винта.

5. Только после этого ослабляйте крепёж.

Зажатый бур или вставленный металлический стержень сами по себе не блокируют шпиндель. Они могут проворачиваться вместе с патроном, повредить губки, сорвать хвостовик или создать опасную нагрузку на редуктор. Способ фиксации зависит от конструкции перфоратора: на одних моделях предусмотрена штатная кнопка блокировки шпинделя, на других доступ к валу получают после снятия части корпуса, а иногда вал удерживают специальным приспособлением в зоне, предусмотренной производителем.

Если фиксирующий винт имеет левую резьбу, для его ослабления обычно требуется вращение по часовой стрелке. Но направление нельзя определять только по привычке или общему совету. При отсутствии уверенности остановитесь и найдите схему именно своей модели. Чрезмерное усилие легко срывает шлиц, после чего демонтаж становится гораздо сложнее.

После удаления винта патрон отворачивают со шпинделя. Направление и способ удержания вала снова зависят от конструкции. Не стоит фиксировать редуктор за случайные детали или зажимать корпус в тиски без мягких накладок: ударная нагрузка может повредить корпус и подшипники.

Проникающий состав допустимо использовать только для облегчения разборки закисшего соединения, если это допускает производитель. Он не заменяет рабочую смазку патрона. После демонтажа остатки состава нужно удалить, а детали высушить перед нанесением рекомендованной консистентной смазки.

Дефектовка и подготовка деталей: очистка и правильная смазка узла

После демонтажа не спешите сразу менять всё подряд. Дефектовка помогает понять, что именно вышло из строя: расходная оснастка, элементы фиксации или ствол патрона.

Особое внимание уделите шарикам и посадочным местам. Если шарик выглядит целым, это ещё не означает, что он исправен: выработка иногда заметна только при сравнении с новым элементом. Точно так же новый шарик не устранит проблему, если в корпусе появились глубокие раковины или разбиты края фиксирующих канавок.

Проверяйте и сам хвостовик бура. Если на закрытых пазах есть замятия, края стали острыми или поверхность сильно истёрта, сначала замените бур и только потом оценивайте патрон. Оснастка с повреждённым хвостовиком быстро изнашивает новый фиксатор.

Очистка деталей

Строительную пыль лучше удалять сухой кистью, ветошью и составом, совместимым с материалом деталей. Металлические элементы можно промыть подходящим обезжиривающим средством, после чего полностью высушить. Пыльник нельзя надолго замачивать в растворителе: агрессивный состав способен размягчить или растрескать резину.

Ацетон и другие сильные растворители без проверки совместимости использовать не стоит. Они могут повредить эластомерные детали, пластик и защитные покрытия. Если в конструкции есть пластиковые элементы, сначала выясните, чем их допускает очищать производитель.

Внутренние стенки осматривайте при хорошем освещении. Поверхностный налёт и старая смазка удаляются очисткой. Глубокие задиры, сколы и раковины нельзя бездумно убирать наждачной бумагой: можно изменить геометрию посадочного места и увеличить люфт. Лёгкое удаление заусенца допустимо только там, где оно не меняет рабочий профиль детали. При заметной выработке обычно правильнее заменить патрон или ствол, а не пытаться восстановить его вручную.

Как выбрать смазку

Для хвостовика и деталей механизма нужна смазка, совместимая с ударной работой и материалами конкретного инструмента. Оптимальный вариант — состав, который прямо рекомендован производителем перфоратора или предназначен для хвостовиков SDS-Plus.

Нельзя объявлять все автомобильные смазки неподходящими или считать их поголовно абразивными. Такие составы бывают разными по вязкости, присадкам и назначению. Но и использовать любую смазку без проверки не следует: она может плохо работать при ударных нагрузках, разрушать эластомер или слишком быстро собирать пыль. Выбор нужно связывать не с происхождением состава, а с рекомендациями производителя и совместимостью с узлом.

Для обслуживания обычно наносят тонкий слой на хвостовик бура и рабочие поверхности, предусмотренные инструкцией. Внутрь патрона не нужно закладывать большое количество состава. Избыток выдавливается наружу или смешивается со строительной пылью, превращаясь в абразивную пасту.

Смазывают только чистые и сухие детали. Если нанести свежий состав поверх старой грязи, проблема лишь маскируется на короткое время. Фиксирующий шарик, шайбу, пружину и подвижный кожух обслуживают в соответствии со схемой конкретной модели; некоторые детали могут требовать минимального количества смазки или отдельного состава.

Хорошая смазка не компенсирует выработку направляющих и повреждённый хвостовик. Она нужна для нормального хода деталей, а не для того, чтобы скрыть механический износ.

Правильный подход к расходным материалам вообще экономит время. В работе с инструментом важна не универсальность ради универсальности, а соответствие конкретной задаче — так же, как правильно подобранный набор инструментов ускоряет работу в совершенно другой технической области.

Сборка механизма: как вернуть фиксацию бура без ошибок

Сборку выполняют в обратном порядке, но не механически. После установки каждой детали нужно убедиться, что она заняла своё место и не мешает следующему элементу.

Сначала установите пружину, шайбу и фиксирующий шарик в предусмотренное конструкцией положение. У конической пружины направление имеет значение: её узкий и широкий концы должны стоять так, как показано в схеме модели. Нельзя переносить эту ориентацию на все патроны без проверки — у разных узлов форма и порядок деталей отличаются.

Затем установите кожух. Он должен перемещаться по направляющей без перекоса и доходить до рабочего положения. Если для установки приходится прикладывать чрезмерную силу, вероятны несколько причин: деталь стоит перевёрнуто, шарик не попал в гнездо, между поверхностями осталась грязь или перепутана шайба.

После этого возвращают стопорные кольца. Каждое кольцо должно полностью войти в свою канавку по всей окружности. Недопустимо оставлять его краем на фаске или ставить деталь, которая после демонтажа потеряла форму. Именно стопорное кольцо удерживает комплект от осевого смещения, поэтому его состояние влияет не только на удобство работы, но и на безопасность.

Пыльник устанавливают последним из наружных деталей. Он должен сесть без перекоса и закрыть рабочую зону по всему периметру. Если резина завернулась, имеет надрыв или осталась с зазором, пыль быстро попадёт внутрь патрона.

Проверка после сборки

Проверять узел нужно сначала вручную, без включения инструмента:

1. Вставьте исправный бур до конца и убедитесь, что фиксатор сработал.

2. Потяните оснастку на себя с умеренным усилием. Бур не должен выходить из патрона.

3. Проверьте предусмотренное конструкцией небольшое радиальное и продольное движение. Не пытайтесь устранить его силой — для SDS-Plus рабочий зазор необходим.

4. Поверните бур рукой и оцените, нет ли чрезмерного проворачивания в пазах.

5. Извлеките и снова установите оснастку несколько раз. Фиксация должна срабатывать одинаково, без случайных провалов.

6. Убедитесь, что защитный кожух перемещается в полном диапазоне и возвращается в исходное положение.

Режимы перфоратора проверяют отдельно. Переключатель «сверление/удар» должен ходить чётко, но сам факт работы этого механизма нельзя использовать как тест исправности защитного кожуха: кожух патрона и переключатель режимов — независимые узлы. Если режим не включается или самопроизвольно меняется, инструмент нужно дополнительно диагностировать по сервисной схеме.

Первый запуск после ремонта выполняйте без нагрузки и короткое время. Прислушайтесь к постороннему скрежету, оцените вибрацию и остановите инструмент при появлении необычного шума. Не переходите сразу к долблению бетона: сначала убедитесь, что бур удерживается, вращение передаётся, а наружные детали не смещаются.

Если после сборки бур заметно качается, плохо удерживается или проворачивается, не следует автоматически разбирать узел повторно в поисках перепутанной шайбы. Причиной может быть чрезмерный износ ствола, повреждённый хвостовик, неправильный тип патрона или изношенный переходник. Повторная сборка поможет только при ошибке установки; механический износ она не устранит.

Исправный SDS-Plus не обязан держать бур абсолютно неподвижно. Критерий ремонта — надёжная фиксация и нормальная передача вращения при допустимом рабочем люфте, а не полное отсутствие любого движения.

Когда замена патрона своими руками оправдана

Самостоятельное обслуживание имеет смысл, если проблема появилась постепенно, внутри много старой смазки и пыли, а основные детали не имеют глубоких повреждений. В таком случае чистка, дефектовка и смазка нередко возвращают узлу нормальную работу.

Полная замена патрона или ствола требуется, когда обнаружены:

• глубокие задиры и раковины на рабочих поверхностях;
• разбитые направляющие пазы;
• деформированные канавки под стопорные кольца;
• трещины в кожухе или корпусе;
• изношенные посадочные места под шарики;
• заметное биение, которое сохраняется с исправным буром;
• люфт переходника или резьбового соединения.

Ремонт ствола SDS Plus своими руками возможен только при наличии подходящих деталей и понимания конструкции конкретной модели. Попытка восстановить выработанный паз напильником или наждачной бумагой часто увеличивает зазор и окончательно нарушает геометрию фиксации. Если износ затронул сам ствол, разумнее заменить узел в сборе либо обратиться в сервис.

Перед покупкой нового патрона сверьте модель инструмента, тип крепления, длину и диаметр посадочной части, наличие фиксирующего винта и совместимость с быстросъёмной системой. Внешне похожие детали могут не подойти по резьбе, глубине посадки или расположению стопорных элементов.

Главное в такой работе — не превращать универсальный совет в обязательное правило. Для одной модели достаточно разобрать и очистить защитно-фиксационный комплект, для другой потребуется снять патрон со шпинделя, а для третьей вмешательство в узел без сервисной схемы закончится повреждением корпуса. Нормальный небольшой люфт SDS-Plus нужно учитывать, шпиндель блокировать только предусмотренным способом, тип крепления определять по модели, а смазку выбирать по рекомендации производителя.

Если после очистки и правильной сборки бур уверенно фиксируется, не выпадает и передаёт вращение без чрезмерного биения, патрон можно возвращать в работу. Если же проблема сохраняется, дальнейшая разборка ради самой разборки смысла не имеет: пришло время менять изношенный узел или показывать инструмент специалисту.
