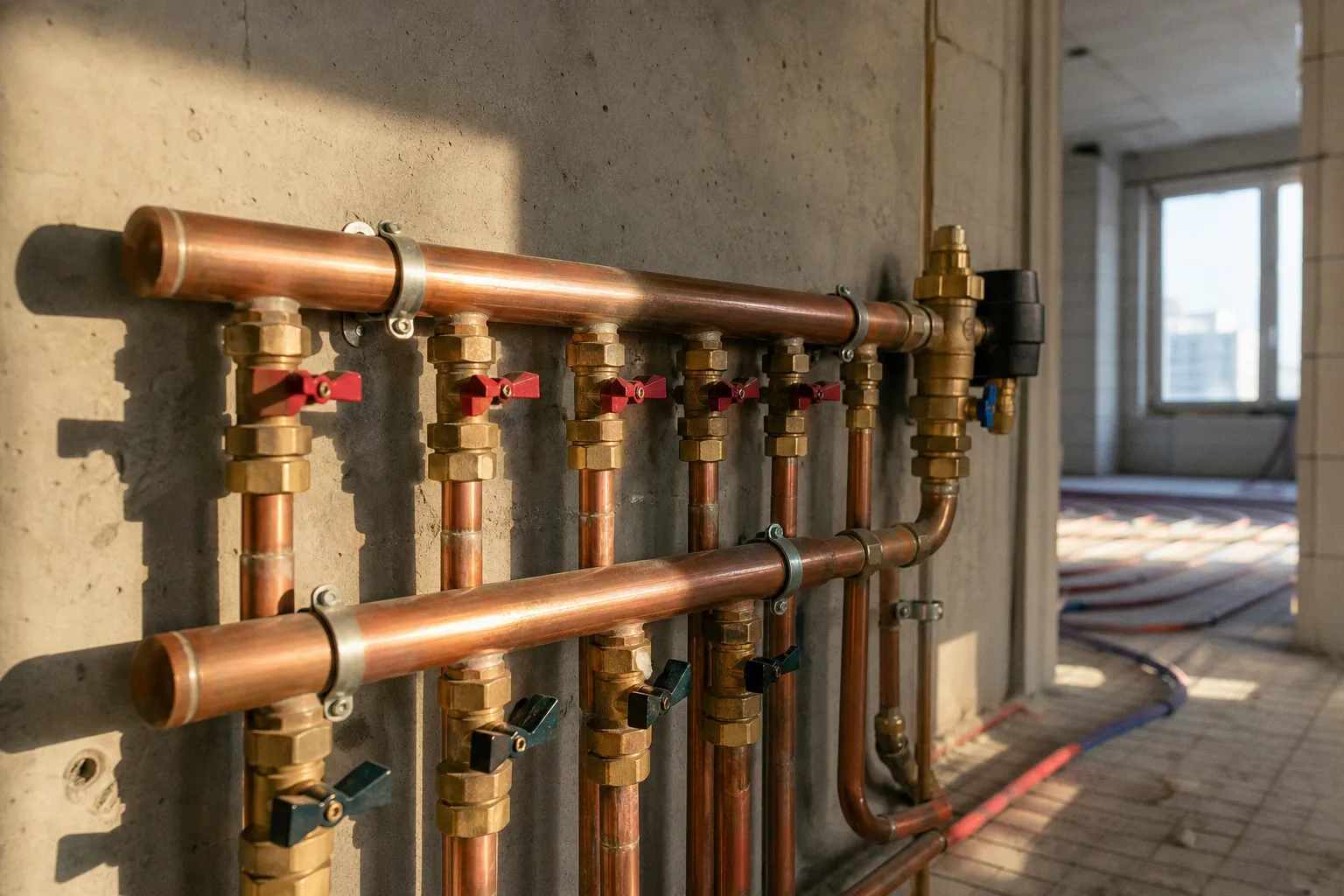

Двухтрубная система отопления: пошаговый монтаж и разводка контуров

Если не рассчитали кольца, не настроили арматуру и закрыли трубы до опрессовки, система получает знакомый набор дефектов: ближние приборы перегревают помещения, дальние остаются холодными, термоголовки шумят, давление на манометре падает после запуска.

Главная ошибка — считать двухтрубную схему набором трубы, радиаторов и насоса. Это гидравлическая система. Расход через каждый прибор определяется не положением радиатора на плане, а сопротивлением его циркуляционного кольца: труб, фитингов, клапанов, самого отопительного прибора.

Что именно монтируют в двухтрубной схеме

В классическом исполнении от теплогенератора или распределительного узла идут две магистрали:

• подающая — доставляет нагретый теплоноситель к приборам;
• обратная — собирает остывший теплоноситель и возвращает его к источнику тепла;
• радиатор подключают между подачей и обраткой;
• расход через прибор регулируют термостатическим клапаном, ручным клапаном или настройкой на обратном клапане;
• ветви снабжают устройствами удаления воздуха, слива, отсечения и гидравлической настройки.

В отличие от однотрубной разводки, температура теплоносителя на входе в радиаторы не должна последовательно снижаться от прибора к прибору из-за прохождения через предыдущие отопители. Но распределение расхода остается задачей расчета.

Расчет диаметра труб отопления нельзя выполнять по площади дома, числу этажей или привычному правилу «на радиаторы — труба 16 мм». Требуются исходные данные:

1. Теплопотери каждого помещения и расчетная мощность каждого радиатора.

2. Температурный график системы. Он задает требуемый расход теплоносителя.

3. Длины подающей и обратной ветвей.

4. Количество поворотов, тройников, переходов, клапанов, фильтров и другого оборудования с местными сопротивлениями.

5. Расположение коллекторов, стояков, насоса, котла или теплообменника.

6. Тип трубопровода, его внутренний диаметр, допустимая скорость движения воды.

7. Рабочее давление, состав арматуры и режим регулирования.

Диаметр назначают по расходу и допустимым потерям давления. Если сечение уменьшили без расчета, растет сопротивление и требуемый напор насоса. Если завысили, система становится дороже, а скорость в отдельных участках падает до режима, при котором ухудшается удаление воздуха и усложняется настройка.

Двухтрубная схема не отменяет гидравлический расчет. Она только дает возможность настроить каждый радиатор отдельно.

Тупиковая разводка или система Тихельмана

Схему разводки труб выбирают по планировке, длинам ветвей, этажности и компоновке оборудования. Универсального ответа нет. Тупиковая схема не является ошибкой, а попутная не является «самобалансирующейся». Обе требуют расчета и арматуры.

Тупиковая схема

В тупиковой двухтрубной системе подающий и обратный трубопроводы идут навстречу друг другу. Ближайший к котлу радиатор получает короткий путь по подаче и короткий путь по обратке. Удаленный — самый длинный путь в обоих направлениях.

Разница сопротивлений получается существенной. Вода проходит туда, где сопротивление меньше. Без настройки ближайшие приборы получают избыточный расход, а на удаленные радиаторы напора не хватает.

Тупиковую разводку применяют, когда:

• планировка имеет компактные ветви;
• длины плеч незначительно отличаются;
• есть доступ к балансировочной арматуре;
• требуется ограничить протяженность труб;
• систему собирают поэтажными ветвями или от коллекторов.

Ее преимущество — меньший метраж магистралей. Недостаток — более жесткие требования к балансировке радиаторов отопления.

Попутная схема Тихельмана

В попутной схеме подающая и обратная линии направлены в одну сторону. Первый радиатор по подаче становится последним по обратке. Последний по подаче оказывается первым по обратке. В пределах одного этажа суммарная длина пути от насоса до радиатора и обратно выравнивается.

Это снижает разброс сопротивлений колец. Но не устраняет его полностью: радиаторы имеют разную мощность, клапаны — разное проходное сечение, трассы содержат разное число фитингов, а фактические расходы отличаются от расчетных.

Невязка в 5% для попутной схемы — не разрешение собирать контур без расчетов. Это более жесткое требование к результату гидравлического расчета. Его получают подбором диаметров, трассировки и регулирующей арматуры.

Лучевая схема: отдельный случай двухтрубной системы

Лучевая разводка также относится к двухтрубным системам, но логика здесь другая. От распределительного коллектора к каждому радиатору идут отдельные подающая и обратная линии. Обычно трубы прокладывают в конструкции пола или в защитных гильзах.

Плюсы схемы понятны:

• каждый радиатор отключают и настраивают на коллекторе;
• соединения в стяжке можно сократить до нуля;
• ветви получаются независимыми;
• проще автоматизировать зоны и помещения.

Ограничения также очевидны. Возрастает длина труб. Требуется место под коллекторный шкаф. Каждая петля должна пройти расчет по расходу и сопротивлению. Скрытую прокладку нельзя закрывать отделкой до испытаний и оформления акта освидетельствования скрытых работ.

Балансировка начинается не после запуска

В двухтрубной системе расход распределяют по сопротивлению контуров. Это физика, не дефект монтажа. Если ближайший радиатор открыт полностью, он забирает часть расхода, рассчитанного для дальних приборов. Насос не исправит такую ошибку. Он только увеличит расход там, где сопротивление ниже, и может добавить шум на термостатических клапанах.

Для систем с терморегуляторами на стояках или горизонтальных поэтажных ветвях предусматривают автоматические балансировочные клапаны — регуляторы перепада давления. Они удерживают перепад в заданном диапазоне при изменении положения термостатов.

Если система работает с постоянным расходом и без термостатических клапанов, допускается ручная балансировочная арматура с предварительной настройкой по гидравлическому расчету.

Типовая последовательность настройки выглядит так:

1. Рассчитывают расход через каждый радиатор и каждую ветвь.

2. Подбирают радиаторные клапаны с возможностью предварительной настройки либо отдельные балансировочные клапаны.

3. На проекте фиксируют расчетные положения настроек и расчетные расходы.

4. После промывки и заполнения удаляют воздух.

5. Открывают запорную арматуру, выставляют проектные преднастройки.

6. Запускают циркуляцию и проверяют фактический перепад давления, температуру подачи и обратки, прогрев приборов.

7. Корректируют настройки только после стабилизации режима.

Ручной клапан нельзя заменять шаровым краном в положении «чуть прикрыт». Шаровой кран рассчитан на отсечение. Его характеристика не предназначена для точного дросселирования, а повторить найденное положение после обслуживания почти невозможно.

Доступ к автоматическим терморегуляторам и устройствам гидравлического регулирования должен остаться после отделки. Клапан, замурованный в короб без ревизионного люка, перестает быть регулирующей арматурой. Он становится скрытым дефектом.

Монтаж труб: трасса, крепления, скрытые участки

Монтаж начинают не с нарезки трубы, а с разметки. На стенах и перекрытиях отмечают оси магистралей, точки подключения радиаторов, положение креплений, проходы через конструкции, коллекторные шкафы, сливные и воздушные устройства.

При открытой прокладке неизолированного трубопровода условным проходом до DN 32 расстояние от отделанной поверхности до оси трубы составляет 35–55 мм. Для больших диаметров — 50–60 мм. Это расстояние нужно не для визуального порядка. Оно обеспечивает монтаж, обслуживание, установку изоляции и исключает контакт трубы с отделкой.

Горизонтальные стальные трубы фиксируют с шагом, зависящим от диаметра. Для неизолированных труб максимальные значения составляют:

Эти цифры нельзя переносить на полимерные трубы. Полимер имеет иной модуль упругости и другое температурное удлинение. Для вертикальных полимерных труб крепления размещают не реже чем через 1 м при диаметре до 32 мм и через 1,5 м при большем диаметре. Горизонтальный шаг определяют по материалу, диаметру, температуре теплоносителя и инструкции изготовителя трубы.

Крепления не ставят на соединениях трубопроводов. Фитинг должен оставаться доступным для осмотра, а нагрузка от трубы не должна передаваться на его корпус.

Вертикальные участки монтируют с отклонением не более 2 мм на 1 м длины. На коротком стояке это часто игнорируют. На высоте двух этажей ошибка становится видимой, а в жестко закрепленной системе создает лишнее напряжение в соединениях.

При теплоносителе с температурой выше 100 °C расстояние от трубопроводов, приборов и воздухонагревателей до горючих конструкций принимают не менее 100 мм. Если выдержать его нельзя, горючую поверхность защищают негорючим теплоизоляционным материалом. Для низкотемпературной частной системы это условие может не стать определяющим, но трассу вблизи деревянных конструкций все равно проектируют отдельно, без случайных решений на объекте.

Нижняя разводка и воздух в системе

При нижней разводке магистрали проходят под полом или в нижней зоне этажа. Это упрощает архитектуру помещений, но повышает требования к воздухоудалению. В многоэтажных системах радиаторы при такой схеме оснащают воздухоотводчиками.

Воздух не выходит через закрытую термоголовку, декоративный экран или случайно ослабленное соединение. Для него предусматривают штатные верхние точки, автоматические или ручные воздухоотводчики, а также правильные уклоны трубопроводов там, где их требует проект.

Воздух в верхней точке и вода в нижней точке системы — не мелочь монтажа, а условия запуска.

Подключение и установка радиаторов

Радиатор устанавливают строго вертикально или горизонтально, на кронштейнах либо подставках. Перекос приводит к проблемам с воздухоудалением, подключением арматуры и распределением нагрузки.

Для чугунного радиатора требуется не менее трех кронштейнов. Если секционный прибор ставят на подставки, применяют две подставки при количестве до 10 секций и три — при числе секций более 10. Верх радиатора закрепляют.

Практические монтажные зазоры, применяемые производителями радиаторной арматуры и приборов, обычно составляют:

• от задней поверхности радиатора до стены — не менее 30–50 мм;
• от верхней части прибора до подоконника — 100–120 мм;
• от низа радиатора до пола — 100–120 мм.

Это не единый обязательный норматив для всех моделей. Конкретные размеры сверяют с паспортом радиатора, типом подключения, конструкцией подоконника и расчетом тепловой мощности. Если прибор поставили в глубокую нишу, закрыли плотным экраном или прижали к стене, паспортную теплоотдачу нельзя считать сохраненной.

На подаче обычно размещают термостатический или регулирующий клапан. На обратке — запорный либо настроечный клапан. В верхней точке прибора предусматривают воздухоотводчик. Диагональное, боковое или нижнее подключение выбирают по конструкции радиатора и длине секционного прибора, а не по удобству подводки трубы.

Опрессовка: до стяжки, короба и чистовой отделки

Скрытая труба без акта испытаний — это не завершенный монтаж. Это участок с неизвестным состоянием соединений. СП 73.13330.2016 требует до закрытия трубопроводов выполнить гидростатическое либо манометрическое испытание и оформить акт освидетельствования скрытых работ. Трубопроводы, которые будут изолированы, испытывают до грунтования и устройства изоляции.

Последовательность работ должна быть жесткой:

1. Собирают трубопроводы, радиаторы, арматуру и узлы подключения.

2. Оставляют открытыми все соединения, которые предполагается скрыть.

3. Отключают теплогенератор и расширительные сосуды от испытываемого участка.

4. Заполняют систему водой, удаляют воздух из верхних точек.

5. Поднимают давление до испытательного.

6. Выдерживают систему и контролируют манометр.

7. Осматривают трубы, фитинги, арматуру, резьбовые и прессовые соединения.

8. Оформляют результаты испытания и акт скрытых работ.

9. Только после этого закрывают трассу стяжкой, коробом или облицовкой.

Для гидростатического испытания водяной системы отопления давление принимают 1,5 рабочего, но не менее 0,2 МПа в нижней точке. За 5 минут падение давления не должно превышать 0,02 МПа. Течи в трубах, соединениях, арматуре и отопительных приборах не допускаются.

Манометр должен иметь подходящий диапазон и читаемую шкалу. Манометр с верхним пределом в несколько десятков бар не покажет падение на 0,02 МПа с нужной точностью. Также бессмысленно оценивать систему по одной сухой салфетке под фитингом: часть утечек проявляется после температурного расширения, а часть — только при рабочем перепаде давления.

Документирование здесь работает по тому же принципу, что и пошаговый порядок возврата средств за отмененную процедуру в клинике: действие без зафиксированного результата потом трудно доказать и восстановить. Для отопления таким результатом служат акт испытаний, исполнительная схема и фото скрытых участков до закрытия.

Промывка, тепловое испытание и запуск

После монтажа систему промывают водой до исчезновения механических взвесей в воде на выходе. Стружка, остатки уплотнительных материалов, песок и окалина не остаются без последствий. Они забивают сетки клапанов, ухудшают работу термостатов, создают шум в арматуре и снижают расход на отдельных ветвях.

После промывки систему вновь заполняют, развоздушивают и выводят на тепловой режим. При положительной температуре наружного воздуха тепловое испытание проводят при температуре воды в подающей магистрали не менее 60 °C. Продолжительность — 7 часов.

При отрицательной наружной температуре подающая вода должна соответствовать температурному графику системы, но ее температура не должна быть ниже 50 °C.

Во время теплового испытания проверяют не «горячие ли батареи», а конкретные признаки работы:

• нет ли течи после нагрева и расширения труб;
• удален ли воздух из радиаторов и верхних точек;
• соответствует ли расход по ветвям проектным настройкам;
• не возникает ли шум на термостатических и балансировочных клапанах;
• нет ли недогрева дальних приборов;
• выдерживают ли крепления и компенсирующие участки температурное удлинение;
• доступны ли все органы регулирования и воздухоотводчики.

Если дальний радиатор холодный, нельзя сразу увеличивать мощность насоса. Сначала проверяют открытие клапанов, наличие воздуха, преднастройку арматуры, загрязнение фильтра, соответствие фактической трассы проекту и балансировку ветви. Повышение напора насоса без диагностики часто перегружает ближние контуры и усиливает шум.

Порядок монтажа без переделок

Рабочая последовательность для двухтрубной системы выглядит так:

1. Рассчитать теплопотери помещений и нагрузку каждого отопительного прибора.

2. Выбрать схему: тупиковую, попутную, коллекторную или комбинированную поэтажную.

3. Выполнить гидравлический расчет. Назначить диаметры, расходы, потери давления, настройки клапанов и параметры насоса.

4. Разместить коллекторы, стояки, магистрали, воздухоотводчики, сливные точки и запорную арматуру.

5. Выполнить разметку трасс и креплений с учетом отделки, проходов, доступа и температурных удлинений.

6. Установить радиаторы по отметкам, проверить горизонталь или вертикаль, закрепить кронштейны либо подставки.

7. Собрать трубопроводы без крепления опор на фитингах и без недоступных регулирующих устройств.

8. Провести опрессовку, осмотр и оформить скрытые работы.

9. Закрыть скрытые участки, установить декоративные элементы и теплоизоляцию по проекту.

10. Промыть систему, заполнить, удалить воздух, выполнить тепловое испытание.

11. Настроить балансировочные клапаны и зафиксировать положения арматуры в исполнительной документации.

Двухтрубная система отопления работает расчетно только при совпадении трех условий: сопротивления колец рассчитали, расход ограничили арматурой, монтаж проверили давлением и температурой. Трубы, уложенные ровно, не гарантируют гидравлический режим. Его создают диаметры, длины, клапаны и настройка.
