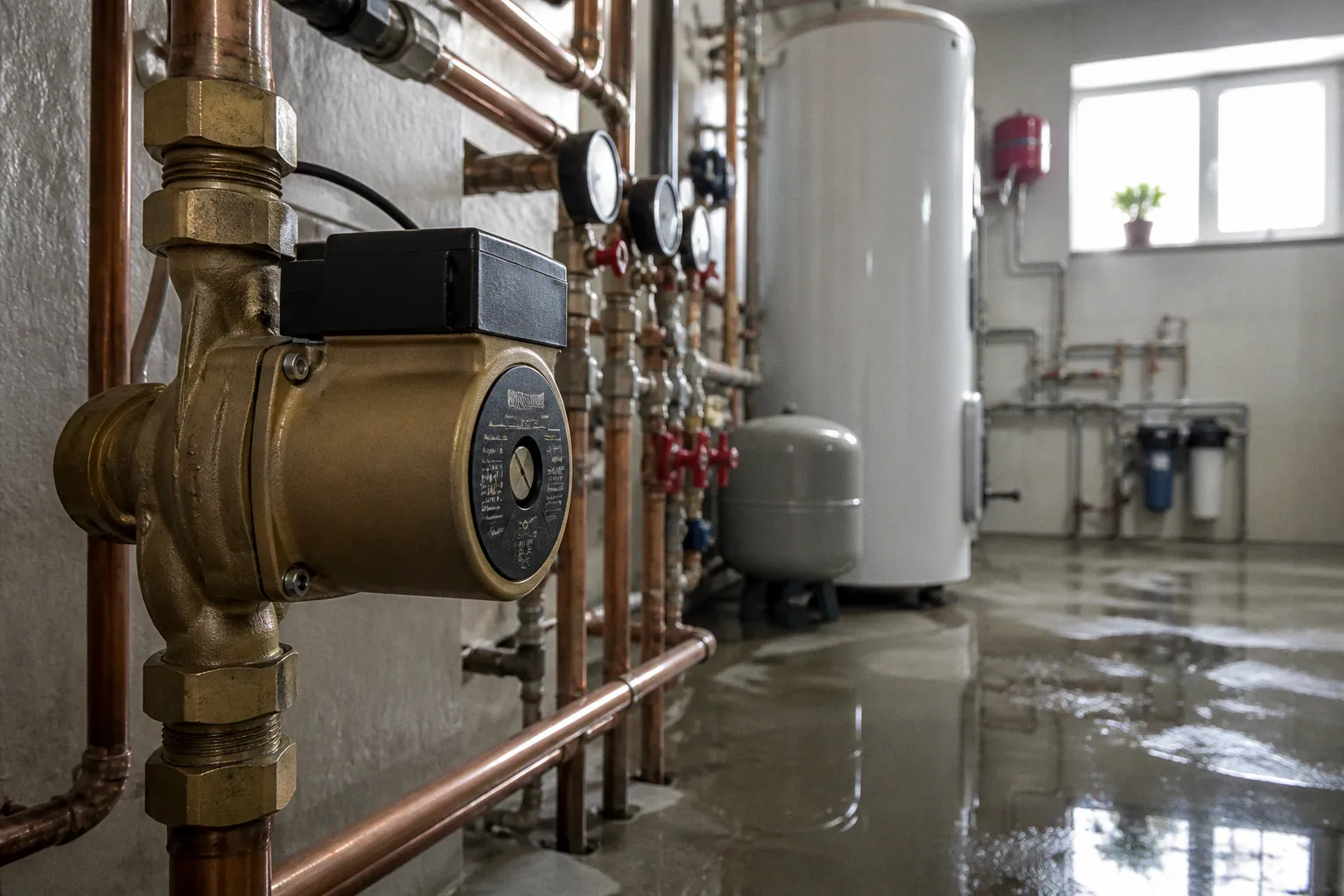

Подбор насоса для системы отопления: пошаговая инструкция

Ошибка в подборе проявляется в двух противоположных сценариях: при недостаточном напоре удалённые ветки и радиаторы прогреваются хуже, при избыточном появляются шум в трубопроводах и термостатических клапанах, лишняя нагрузка на арматуру и повышенный расход электроэнергии.

Главная сложность в том, что насос выбирают не по площади дома и не по высоте здания. Для подбора нужны два параметра: расход теплоносителя и напор. Первый показывает, какой объём воды требуется прокачать, второй — какое сопротивление должна преодолеть система. Если эти значения рассчитаны корректно, подобрать подходящую модель по рабочей характеристике уже несложно.

Физика циркуляции: почему напор не равен высоте здания

Распространённая ошибка — приравнивать необходимый напор насоса к геометрической высоте дома. Если между нижней и верхней точкой системы десять метров, кажется логичным выбрать насос с напором десять метров водяного столба. Для замкнутого отопительного контура такой подход неверен.

Вода, поднятая по подающему трубопроводу, возвращается по обратному. Столб теплоносителя в подаче уравновешивается столбом в обратке, поэтому насос не расходует напор на постоянный подъём воды на этажи. Он поддерживает циркуляцию и компенсирует сопротивление всей сети:

• трение теплоносителя о стенки труб;
• повороты, тройники и переходы;
• радиаторы и коллекторы;
• фильтры, обратные клапаны и балансировочную арматуру;
• термостатические клапаны;
• узлы смешения, теплообменники и другие элементы, если они есть в системе.

Высота здания всё же имеет значение при заполнении, опрессовке и выборе давления в системе. Но это уже другой расчёт. К подбору циркуляционного насоса геометрическая высота относится не напрямую, а через конфигурацию трубопроводов и установленное оборудование.

В замкнутой системе отопления насос не поднимает воду на этажи. Его задача — преодолеть сопротивление труб, арматуры и отопительных приборов.

Для предварительной оценки в частном доме с двухтрубной системой без большого количества регулирующей арматуры сопротивление может составлять около 1,0–1,5 м вод. ст. Если на радиаторах установлены термостатические клапаны, ориентир часто смещается в диапазон 1,5–3,0 м вод. ст. Это не универсальные значения и не замена гидравлическому расчёту. Они пригодны только для первичного понимания порядка величин.

При этом считать нужно не длину самого большого участка, а наиболее удалённое или наиболее нагруженное циркуляционное кольцо. В двухтрубной системе теплоноситель проходит по подающей и обратной линиям, поэтому в расчёт входит суммарная длина обоих участков. Если насос обслуживает несколько веток, учитывают ту из них, которая имеет наибольшее сопротивление при расчётном расходе.

Почему схема системы важнее этажности

Для одинакового по площади дома потребный напор может отличаться в несколько раз. Причина — не высота, а устройство сети. На сопротивление влияют диаметр труб, длина контуров, количество фитингов, тип радиаторных клапанов и наличие коллекторных узлов.

Например, короткая система с трубами достаточного диаметра и небольшим числом радиаторов может иметь меньшее сопротивление, чем протяжённый контур в одноэтажном доме. И наоборот, компактная система с узкими трубами, многочисленными отводами и несколькими клапанами способна потребовать большего напора.

Поэтому вопрос как подобрать насос для отопления дома нельзя свести к формуле площади. Площадь помогает оценить тепловую мощность, но не описывает гидравлическую часть системы.

Расход теплоносителя: формула и температурный градиент

Расход — это объём теплоносителя, который насос должен прокачать через систему за единицу времени. Он зависит от тепловой мощности и разницы температур между подачей и обраткой.

Для воды в отопительной системе используют формулу:

Q = 0,86 × P / ΔT

где:

• Q — расчётный расход теплоносителя, м³/ч;
• P — тепловая мощность системы, кВт;
• ΔT — разница температур подачи и обратки, °C.

Коэффициент 0,86 — это переводной коэффициент для расчёта расхода воды в м³/ч при заданной тепловой мощности в кВт и температурном перепаде в градусах Цельсия. Он учитывает теплофизические свойства воды и перевод используемых единиц. Это не удельная теплоёмкость воды сама по себе.

В другой форме та же зависимость записывается как Q = P / (4,19 × ΔT). При одинаковых исходных данных результаты будут близкими: различие связано с округлением коэффициентов и принятыми физическими параметрами воды.

Определение тепловой мощности

Для точного расчёта мощность отопления определяют по теплотехническому расчёту здания. В нём учитывают площадь и высоту помещений, конструкцию стен, перекрытий и окон, климатические условия, вентиляцию и другие теплопотери.

На этапе предварительного подбора иногда используют удельную тепловую потребность:

• для многоквартирных домов — около 70 Вт/м²;
• для частных домов — около 100 Вт/м².

Такие значения дают только ориентир. Дом с хорошим утеплением, современными окнами и небольшой инфильтрацией воздуха может потреблять меньше. У здания с холодными ограждающими конструкциями, высокими потолками или большими площадями остекления потребность будет выше.

Для частного дома площадью 150 м² при принятом ориентире 100 Вт/м² расчётная мощность составит:

100 × 150 = 15 000 Вт = 15 кВт.

Это не означает, что насос нужно выбирать по мощности котла. Котёл может иметь запас по мощности и работать с переменной нагрузкой, тогда как циркуляционный насос подбирают по фактическому расходу теплоносителя, необходимому для передачи расчётного количества тепла.

Температурный градиент ΔT

Температурный перепад определяют по проекту или по принятому режиму работы системы. Чем меньше ΔT, тем больший расход требуется для передачи той же тепловой мощности.

Для радиаторной системы с подачей 70 °C и обраткой 50 °C:

ΔT = 70 − 50 = 20 °C.

Если вместо этого принять перепад 10 °C, расчётный расход при той же мощности увеличится вдвое. Это одна из причин, по которой насос для тёплого пола нельзя выбирать по расчёту, выполненному для обычной радиаторной ветки.

Пример расчёта расхода

Исходные данные:

• площадь частного дома — 150 м²;
• предварительная тепловая мощность — 15 кВт;
• радиаторная система;
• температурный перепад — 20 °C.

Подставляем значения в формулу:

Q = 0,86 × 15 / 20 = 0,645 м³/ч.

Полученное значение показывает расход, необходимый для передачи расчётной тепловой мощности при выбранном температурном режиме. Это не характеристика, которую насос обязан выдавать в любой момент. Реальный расход меняется в зависимости от положения термостатических клапанов, температуры наружного воздуха, режима котла и настроек автоматики.

Гидравлическое сопротивление и поиск рабочей точки насоса

Расход без напора — только половина задачи. Насос должен обеспечить этот расход при сопротивлении, которое создаёт система. Если смотреть только на максимальную производительность из каталога, легко выбрать модель, которая выдаёт нужный объём лишь при почти нулевом сопротивлении. В смонтированном контуре такой показатель ничего не гарантирует.

Из чего складывается напор

Потери напора H, выраженные в метрах водяного столба, складываются из сопротивления прямых участков и местных сопротивлений.

Потери на трение зависят от:

• длины трубопровода;
• внутреннего диаметра трубы;
• материала и шероховатости стенок;
• расхода и скорости движения теплоносителя;
• температуры и свойств теплоносителя.

Для расчёта используют формулу Дарси—Вейсбаха, специализированные таблицы или программные инструменты. В бытовом проектировании часто применяют таблицы удельных потерь для конкретного типа трубы: металлопластиковой, полипропиленовой, стальной или иной.

Местные сопротивления создают все элементы, где меняется направление, сечение или режим движения потока. Это отводы, тройники, переходы, краны, клапаны, фильтры, радиаторы, коллекторы и узлы смешения. Их можно учитывать через коэффициенты местного сопротивления или переводить в эквивалентную длину прямой трубы.

При предварительной оценке в частном доме площадью 150–200 м² с двухтрубной системой и стандартной арматурой можно ориентироваться на 1,0–1,5 м вод. ст. Если на радиаторах установлены термостатические клапаны, сопротивление может находиться в диапазоне 1,5–3,0 м вод. ст. Но эти числа нельзя автоматически переносить на любую схему: длинные ветки, малый диаметр труб, коллекторная разводка и смесительные узлы требуют отдельной оценки.

Как читать характеристику насоса

В паспорте насоса обычно приведена напорно-расходная характеристика. По горизонтальной оси откладывают расход Q, по вертикальной — напор H. Кривая показывает, какой напор способен развить насос при определённом расходе.

У системы отопления есть собственная характеристика: при росте расхода потери напора увеличиваются. Рабочая точка образуется там, где кривая насоса пересекается с кривой системы. Именно в этой точке насос будет работать после установки, если не вмешиваются регулировка, закрытие клапанов или изменение режима отопления.

Насос выбирают не по максимальному напору на коробке, а по рабочей точке: нужному расходу при сопротивлении конкретной системы.

Практически рабочую точку стараются располагать в устойчивой рабочей зоне характеристики, не у самого края графика. Ориентир на среднюю часть кривой удобен для бытового подбора, поскольку оставляет возможность регулировки и не заставляет насос постоянно работать на предельном режиме. Однако окончательную оценку нужно делать по графику конкретной модели и рекомендациям производителя: у разных насосов форма кривой и диапазон регулирования различаются.

Если точка находится у левого края графика, насос создаёт большой напор при небольшом расходе. Это может сопровождаться шумом на клапанах и сложностями с балансировкой. Если точка смещена к правому краю, насос работает с большим расходом, но небольшим напором; при сопротивлении реальной сети циркуляции может оказаться недостаточно.

Что меняется при термостатическом регулировании

Термостатические клапаны не просто добавляют сопротивление в расчёт. Они постоянно меняют гидравлический режим. Когда помещение прогрелось, клапан прикрывается, сопротивление ветки растёт, а доступный расход уменьшается. При похолодании клапан открывается, и ветка пропускает больше теплоносителя.

Поэтому в системе с несколькими радиаторами особенно полезен насос с автоматическим регулированием частоты вращения и режимами поддержания постоянного или пропорционального давления. Такой насос может снижать напор при закрытии части клапанов. Если же установлен агрегат с фиксированной скоростью, балансировку приходится выполнять настройкой арматуры и выбором подходящего режима работы насоса.

Риски избыточной мощности: шум, износ и перерасход энергии

Избыточный насос не делает систему автоматически надёжнее. Если трубопроводы, клапаны и радиаторы рассчитаны на один режим, установка более мощного агрегата не устраняет ограничений сети. Она лишь меняет расход и перепады давления.

Гидравлический шум

При увеличении расхода растёт скорость движения теплоносителя. В прямых участках это может проявляться как шум потока, а на клапанах — как свист или шипение. Особенно заметен эффект, когда термостатический клапан прикрыт и почти весь перепад давления приходится на небольшое проходное сечение.

Проблема может возникать не только из-за самого насоса. Шум усиливают:

• слишком малый диаметр трубы;
• воздух в системе;
• загрязнённая сетка фильтра;
• неправильно настроенные балансировочные клапаны;
• чрезмерный перепад давления на термостатических клапанах;
• слабое крепление трубопроводов к конструкциям здания.

Поэтому шум нельзя автоматически лечить установкой ещё одного насоса или переходом на более высокую скорость. Сначала проверяют заполнение и удаление воздуха, состояние фильтра, положение арматуры и соответствие фактического режима расчётному.

Указанные для скоростей потока ориентиры могут использоваться только как предварительная оценка. Допустимый уровень шума зависит от типа трубы, арматуры, способа крепления и требований к акустическому комфорту. В жилом доме важен не только сам расход, но и то, где возникает максимальный перепад давления.

Перерасход электроэнергии

Циркуляционный насос работает длительное время, поэтому даже небольшая лишняя электрическая нагрузка становится постоянной статьёй потребления. У насосов с регулируемой частотой вращения энергопотребление меняется вместе с режимом работы. У агрегатов с фиксированными скоростями оно определяется выбранной ступенью и сопротивлением системы.

Законы подобия для насосов показывают, что при изменении частоты вращения потребление может расти значительно быстрее, чем расход. В упрощённом виде при сопоставимых условиях мощность связана с кубом расхода: двукратное увеличение расхода теоретически способно привести к многократному росту потребления. В реальной отопительной системе зависимость не всегда воспроизводится буквально, поскольку меняются сопротивление сети, положение клапанов и режим работы двигателя. Но общий вывод сохраняется: постоянная работа на завышенной скорости не является бесплатным запасом.

Электронные насосы с автоматическими режимами помогают снизить потребление, если их правильно настроить. Автоматика не компенсирует ошибку в выборе полностью: слишком крупный насос может оставаться избыточным даже при регулировании, особенно если система имеет малый расчётный расход.

Износ арматуры и нестабильная регулировка

Повышенный перепад давления на термостатических и балансировочных клапанах ухудшает точность регулирования. Клапан может реагировать резче, чем требуется, а небольшое изменение положения штока будет заметно менять расход. В результате часть радиаторов перегревается, другая часть недополучает тепло, и систему приходится балансировать повторно.

Высокая скорость потока также увеличивает нагрузку на уплотнения и рабочие элементы арматуры. Риск особенно заметен при наличии загрязнений: частицы, проходящие через узкие сечения клапана, воздействуют на седло и уплотняющие поверхности. Поэтому перед насосом предусматривают фильтр, а при заполнении и промывке системы не оставляют монтажный мусор внутри трубопроводов.

Эмпирические коэффициенты запаса для реальных условий эксплуатации

Теоретический расчёт опирается на проектные размеры и чистую систему. На практике возможны отклонения: фактическая длина ветки отличается от чертежа, фильтр постепенно загрязняется, балансировка выполнена не идеально, а характеристики отдельных элементов известны приблизительно.

Для предварительного подбора можно использовать умеренный запас:

Эти коэффициенты не заменяют проектный расчёт. Если система сложная — несколько коллекторов, длинные контуры, теплообменник, узел смешения, несколько насосных групп, — запас лучше не назначать механически, а определить сопротивление каждого узла отдельно.

Большой запас по напору не компенсирует неправильно выбранный диаметр труб или ошибки в балансировке. Если удалённый радиатор не прогревается, причины могут быть в воздушной пробке, закрытом клапане, неверном подключении или недостаточном расходе именно в этой ветке. Установка более мощного насоса иногда временно меняет картину, но не устраняет первопричину.

Установка насоса в систему отопления

После расчёта важно правильно встроить насос в контур. В типичной закрытой системе его устанавливают на обратном трубопроводе перед котлом, хотя окончательное место зависит от схемы, температуры, наличия смесительных узлов и требований производителя. Критично не само правило расположения, а соблюдение условий работы оборудования.

Перед насосом предусматривают запорные краны, чтобы агрегат можно было снять без полного слива системы. На участке перед насосом устанавливают грязевик, если он предусмотрен схемой. Фильтр монтируют так, чтобы его можно было обслуживать, а направление стрелки на корпусе насоса и арматуры должно совпадать с направлением потока.

Для насоса с мокрым ротором вал обычно располагают горизонтально. Электрическая часть должна быть защищена от протечек, а подключение выполняют с соблюдением требований безопасности и инструкции конкретной модели. Перед запуском систему заполняют теплоносителем, удаляют воздух и проверяют давление. Сухой запуск для такого оборудования опасен: вода одновременно отводит тепло и смазывает рабочие элементы.

После запуска проверяют:

• нет ли воздуха в радиаторах и насосной группе;
• не забит ли фильтр;
• не возник ли посторонний шум;
• открыты ли необходимые запорные краны;
• соответствует ли выбранный режим фактической нагрузке;
• прогреваются ли дальние ветки после выхода системы на рабочую температуру.

Порядок подбора

1. Определите расчётную тепловую мощность. Для предварительной оценки можно умножить площадь отапливаемых помещений на удельную потребность, но для точного выбора используют теплотехнический расчёт.

2. Задайте температурный перепад. Для радиаторной системы это часто около 20 °C, для низкотемпературных контуров и тёплого пола — меньше. Значение должно соответствовать проектному режиму, а не привычной настройке котла.

3. Рассчитайте расход. Используйте формулу Q = 0,86 × P / ΔT и не путайте расчётный расход с максимальной производительностью насоса при отсутствии сопротивления.

4. Определите требуемый напор. Суммируйте потери на трубах и местные сопротивления оборудования в наиболее неблагоприятном контуре.

5. Добавьте умеренный запас. Для предварительного выбора можно принять 10–20 % по напору и 20–30 % по расходу, если нет точного проектного расчёта.

6. Проверьте рабочую точку по графику. На характеристике насоса найдите расход с учётом принятого запаса и соответствующий ему напор. Оценивайте не максимальные значения в паспорте, а положение точки на кривой.

7. Сравните соседние модели. Если расчётная точка находится на границе двух вариантов, предпочтительнее модель, которая обеспечивает нужный режим без работы у предельного участка характеристики. Более мощный насос не следует выбирать только ради большого максимального напора.

Пример подбора

Рассмотрим частный дом площадью 150 м² с радиаторной системой и термостатическими клапанами.

Исходные данные:

• предварительная тепловая мощность — 15 кВт;
• температурный перепад — 20 °C;
• ориентировочное сопротивление системы — около 2,0 м вод. ст.

Расход без запаса:

Q = 0,86 × 15 / 20 = 0,645 м³/ч.

Если принять запас 25 % по расходу:

Qзап = 0,645 × 1,25 ≈ 0,81 м³/ч.

Для напора при запасе 15 %:

Hзап = 2,0 × 1,15 = 2,3 м вод. ст.

Значит, на графике нужно искать насос, который при расходе около 0,81 м³/ч развивает напор примерно 2,3 м вод. ст. При этом точка должна находиться в рабочей области характеристики, а не на её крайнем участке.

У бытовых насосов с мокрым ротором такого класса требуемый режим может находиться на первой или второй скорости, но ориентироваться нужно не на название серии и не на максимальный напор, а на фактическую кривую конкретной модели. Даже у насосов одного типоразмера характеристики и алгоритмы регулирования могут различаться.

Если на графике есть несколько режимов, начинают с минимального, который обеспечивает расчётную циркуляцию. Затем проверяют прогрев дальних радиаторов, отсутствие шума и устойчивость регулировки термостатических клапанов. Переключение на более высокую скорость оправдано только тогда, когда система действительно не получает нужный расход.

Насос для системы отопления подбирают по двум связанным параметрам — расходу и напору. Расход рассчитывают через тепловую мощность и температурный перепад, а напор определяют по сопротивлению трубопроводов и оборудования. Высота дома сама по себе не является основанием для выбора насоса с большим напором.

Умеренный запас помогает учесть реальные отклонения монтажа и эксплуатации, но не превращает расчёт в соревнование по максимальным характеристикам. Избыточная производительность способна привести к шуму, нестабильной работе клапанов и лишнему расходу электроэнергии. Правильная рабочая точка, корректная установка, удаление воздуха и балансировка системы важнее, чем насос с самым большим показателем на корпусе.
