Оценка эффективности звукоизоляции: как измерить шум после монтажа
Монтаж звукоизоляции завершён. Гипсокартон на стенах, подвесной потолок, подложка под ламинат. Субъективно «тише» не стало, либо разница неочевидной.
Вывод «работает/не работает» делается не на слух — он делается прибором 1-го класса с действующей поверкой, протоколом измерений и сравнением с цифрами нормативов. Иначе проверка превращается в гадание.
Дальше — методика, оборудование и пороговые значения, выраженные в децибелах.
Метрологические стандарты: почему бытовые приложения не работают

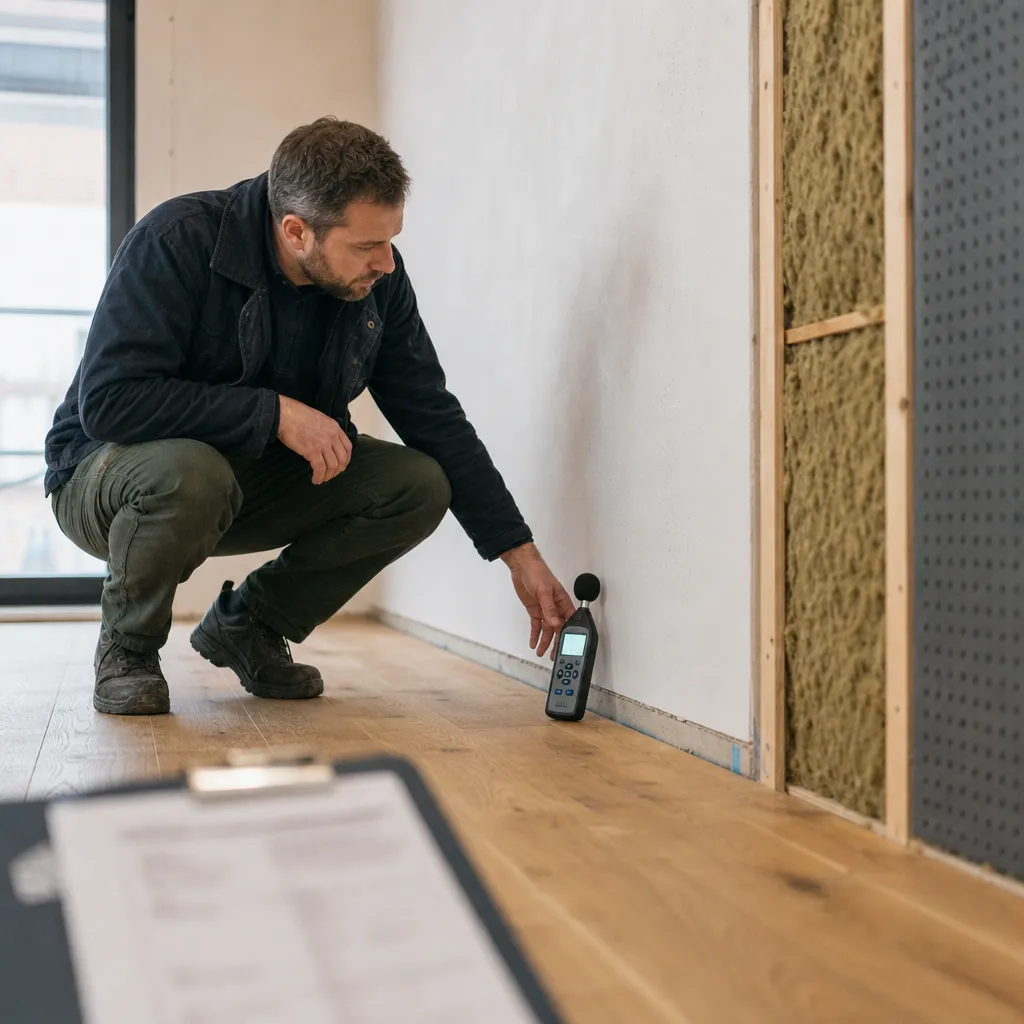

Юридически значимый замер звукоизоляции выполняется шумомером 1-го класса точности. Требование закреплено в ГОСТ Р 53188.1-2019 (гармонизирован с МЭК 61672-1:2013). Прибор должен иметь действующую поверку, проведённую аккредитованной метрологической службой, и протокол с указанием серийного номера, даты поверки и погрешности. Без этих данных результаты не принимаются ни экспертизой, ни управляющей компанией, ни судом.
Смартфон с приложением-«шумомером» средством измерения не является. Микрофон телефона не калиброван под эталонный источник звукового давления, АЧХ искажена в области низких частот, программная обработка отклонения не компенсирует. Показания могут расходиться с эталонными на 6–10 дБ и более. Для ориентировочной оценки фонового шума этого достаточно, для приёмки работ — нет.
Профессиональный измерительный комплекс шире одного шумомера. В состав входят:
- октавные или 1/3-октавные фильтры для разложения сигнала по частотным полосам;
- источник воздушного шума — стационарный генератор розового или белого шума, либо шариковый генератор;
- ударная машина с пятью молотками массой 0,5 кг и частотой ударов 10 Гц для воспроизведения стандартного воздействия на перекрытие;
- акустический калибратор (94 или 114 дБ на частоте 1 кГц) для проверки чувствительности микрофона до и после серии замеров.
Калибровка до и после измерений — не формальность. Дрейф показаний микрофона за 2–3 часа работы достигает 0,5–1,5 дБ, что сопоставимо с погрешностью самого прибора. Без записи калибровочных уровней серия считается недействительной.
Ключевые показатели эффективности: Rw и Lnw в цифрах
Звукоизоляция оценивается двумя нормируемыми индексами по ГОСТ 27296-2012:
- Rw — индекс изоляции воздушного шума, дБ. Чем выше, тем лучше. Характеризует ослабление звука от источника в соседнем помещении — разговор, телевизор, музыка, лай собаки.
- Lnw — индекс приведённого уровня ударного шума, дБ. Чем ниже, тем лучше. Характеризует ослабление шагов, падения предметов, перестановки мебели с верхнего этажа.
Оба индекса — одночисловые оценки, рассчитанные по результатам измерений в октавных полосах со среднегеометрическими частотами 100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150 Гц. Алгоритм расчёта: эталонная кривая сдвигается с шагом 1 дБ в благоприятную сторону до положения, при котором сумма неблагоприятных отклонений измеренной кривой от эталона максимальна, но не превышает 32 дБ. Ни одно отдельное отклонение не должно превышать 8 дБ. Значение сдвига в децибелах и есть искомый индекс.
Ориентиры для базовых конструкций без дополнительной изоляции:
| Конструкция | Rw, дБ (типично) | Lnw, дБ (типично) |
|---|---|---|
| Кирпичная стена 120 мм (полкирпича) | 40–45 | — |
| Кирпичная стена 250 мм | 50–55 | — |
| Железобетонная панель 140–160 мм | 50–55 | 75–80 |
| Монолитное перекрытие 200 мм | — | 75–82 |
| Перегородка из ГКЛ 75 мм на одинарном каркасе | 35–40 | — |
Цифры — отправная точка. После монтажа звукоизоляции Rw должен вырасти, Lnw — снизиться на величину, заявленную производителем системы. Без замера проверить обещание невозможно.
Производитель указывает Rw лабораторной перегородки без обходных путей звука. На объекте значение всегда ниже на 3–7 дБ — за счёт розеток, монтажных коробок, неплотностей на стыках, обхода через пол и потолок.
Алгоритм профессионального замера по ГОСТ 27296-2012
Процедура стандартизована и отступление от неё лишает результат юридической силы. Последовательность действий исполнителя фиксирована.
Подготовка. Помещение очищается от посторонних звуков, окна и двери закрываются, вентиляция и кондиционирование отключаются на время замера. Микрофон и калибратор прогреваются 10–15 минут. Выполняется калибровка акустическим калибратором с записью уровня в журнал.

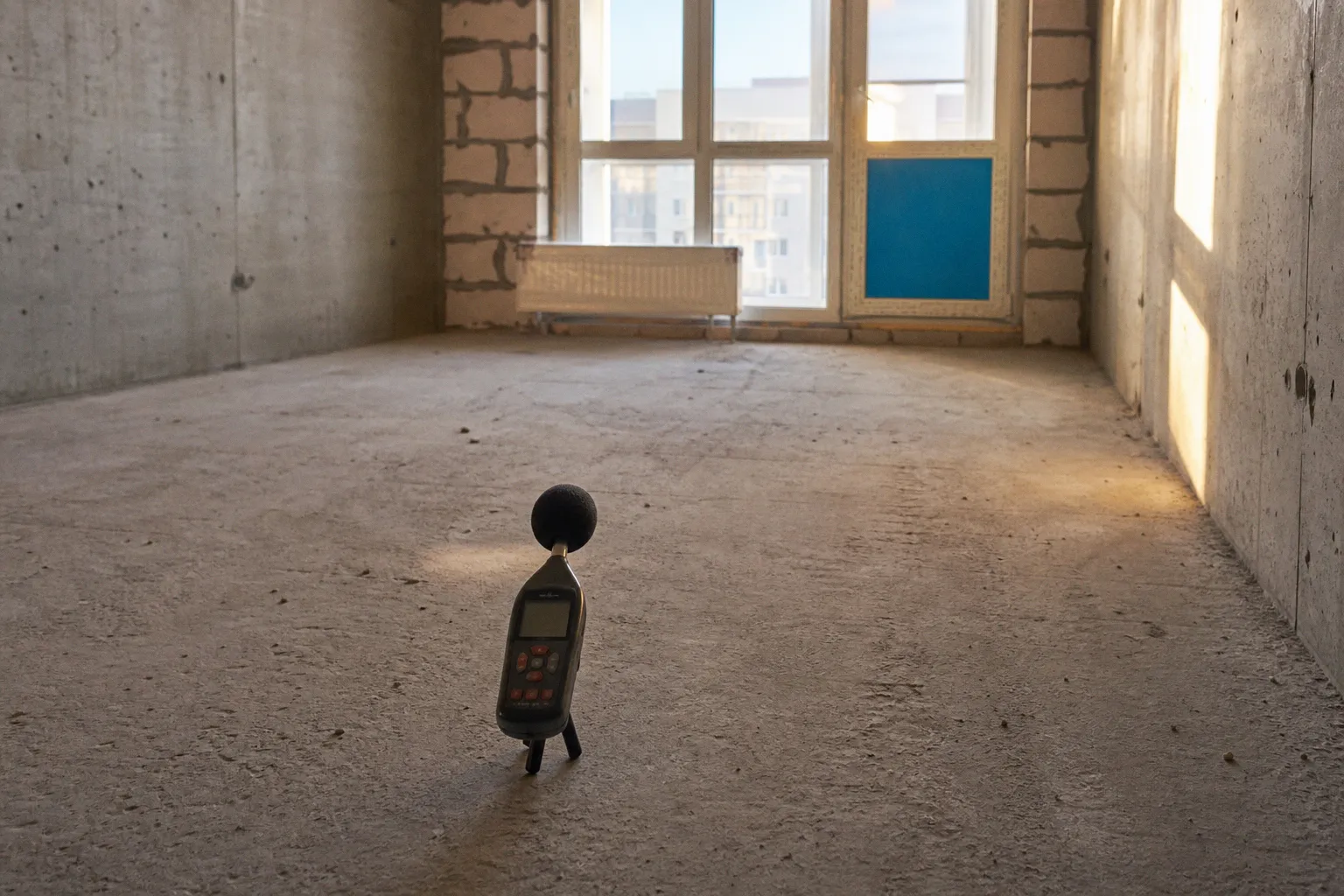

Замер воздушной изоляции Rw. В передающем помещении включается стационарный источник розового или белого шума — минимум две позиции источника, уровень звукового давления в помещении не ниже 85 дБ в каждой октавной полосе. В приёмном помещении устанавливаются пять точек измерения микрофоном, минимум по три позиции на две расстановки. В каждой точке регистрируется эквивалентный уровень звукового давления в 16 октавных полосах со среднегеометрическими частотами 100–3150 Гц. Время интегрирования — не менее 30 секунд на точку. Дополнительно измеряется время реверберации приёмного помещения для введения поправки на поглощение.
Замер ударной изоляции Lnw. На перекрытии в передающем помещении устанавливается стандартная ударная машина — пять молотков массой по 0,5 кг, высота падения 40 мм, частота 10 ударов в секунду. Машина перемещается в минимум четырёх позициях. В приёмном помещении замеряется приведённый уровень звукового давления в тех же октавных полосах с поправкой на эквивалентную площадь поглощения (опорное значение 10 м²).
Расчёт индексов. Для каждой октавной полосы вычисляется разность уровней или приведённый уровень ударного шума. Измеренная частотная характеристика сравнивается с эталонной оценочной кривой. Кривая сдвигается с шагом 1 дБ до положения с максимальной суммой неблагоприятных отклонений, не превышающей 32 дБ. Значение сдвига в децибелах — индекс Rw или Lnw.
Точечный замер в одной полосе частот не является индексом. Это исходное сырьё для расчёта. Без полной серии измерений в 16 октавных полосах и расчёта по эталонной кривой замер Rw/Lnw не проводился.
Интерпретация результатов: сопоставление с нормами СП 51.13330.2011
Нормативная база — СП 51.13330.2011 «Защита от шума». Документ устанавливает требуемые значения Rw и Lnw для ограждающих конструкций жилых зданий.
| Ограждение | Требуемый Rw, дБ (не менее) | Требуемый Lnw, дБ (не более) |
|---|---|---|
| Стены и перегородки между квартирами | 52 | — |
| Стены между квартирой и лестничной клеткой | 50 | — |
| Перекрытия между квартирами | 52 | 60 |
| Перекрытия между комнатой квартиры и общим холлом, вестибюлем | 50 | 63 |
| Перегородки между комнатами в одной квартире | 43 | — |
Допустимые уровни проникающего шума в помещениях:
| Помещение | День (7:00–23:00), дБА | Ночь (23:00–7:00), дБА |
|---|---|---|
| Жилые комнаты квартир | 40 | 30 |
| Спальные помещения детских учреждений | 35 | 25 |
| Кабинеты в административных зданиях | 45 | — |
Если измеренный Rw ниже требуемого — звукоизоляция недостаточна. Типичные причины отклонения: обходные пути звука через розетки и монтажные коробки, жёсткие связи каркаса с базовой стеной без виброразвязки, отсутствие акустического герметика на стыках, некачественная засыпка в каркасных перегородках, неплотное примыкание плит к полу и потолку.
Дефект почти никогда не в материале. Дефект в монтаже: одна непрорезанная сквозная розетка снижает Rw стены на 5–8 дБ, а стоимость устранения в десять раз ниже повторной облицовки.
Когда требуется привлечение аккредитованной лаборатории
Самостоятельный замер шумомером 1-го класса имеет смысл для внутреннего контроля подрядчика. Юридическую силу получают только результаты, выданные аккредитованной организацией с действующим аттестатом Росаккредитации.
Случаи, в которых требуется протокол аккредитованной лаборатории:
- приёмка квартиры в новостройке — акт ввода в эксплуатацию не подписывается без подтверждения соответствия СП 51.13330.2011;
- спор с застройщиком или подрядчиком по качеству звукоизоляции — досудебная и судебная экспертиза;
- конфликт с соседями — фиксация нарушения тишины с привязкой к нормативу;
- оценка объекта перед покупкой — независимая проверка заявленных характеристик здания.
При выборе лаборатории проверяются три позиции. Первая — область аккредитации: в перечне методов должны быть прямо указаны ГОСТ 27296-2012 и СП 51.13330.2011. Вторая — сведения о средствах измерения: класс шумомера, номера свидетельств о поверке, срок их действия. Третья — формат протокола: соответствие требованиям к измерительной документации, наличие подписи и печати.
Сводный каталог действующих аккредитованных организаций с разбивкой по областям испытаний и типу средств измерения ведётся на отраслевом ресурсе Gage Health Events — там же публикуются календарь поверок и профильные события по метрологии акустических измерений.
Стоимость работ зависит от региона, количества контрольных точек и состава измерений — только Rw, только Lnw либо полная программа с обходными путями. Разброс по рынку составляет от 8 000 до 60 000 ₽ за одну ограждающую конструкцию. Точная сумма определяется коммерческим предложением исполнителя после осмотра объекта. Без осмотра точную цифру не назовёт ни одна лаборатория.
Итог
Проверка звукоизоляции — не субъективное «стало тише». Это последовательность: прибор 1-го класса с действующей поверкой → измерения в октавных полосах 100–3150 Гц по ГОСТ 27296-2012 → расчёт Rw и Lnw → сравнение с нормативами СП 51.13330.2011 → протокол аккредитованной лаборатории, если результат идёт на приёмку или в суд.
Промежуточные звенья — смартфон, отзывы соседей, рекламные буклеты производителей — к этой цепочке отношения не имеют. Они помогают выбрать систему на этапе проектирования, но не подтверждают качество монтажа. Подтверждает его только протокол с цифрами, попадающими в норматив.
