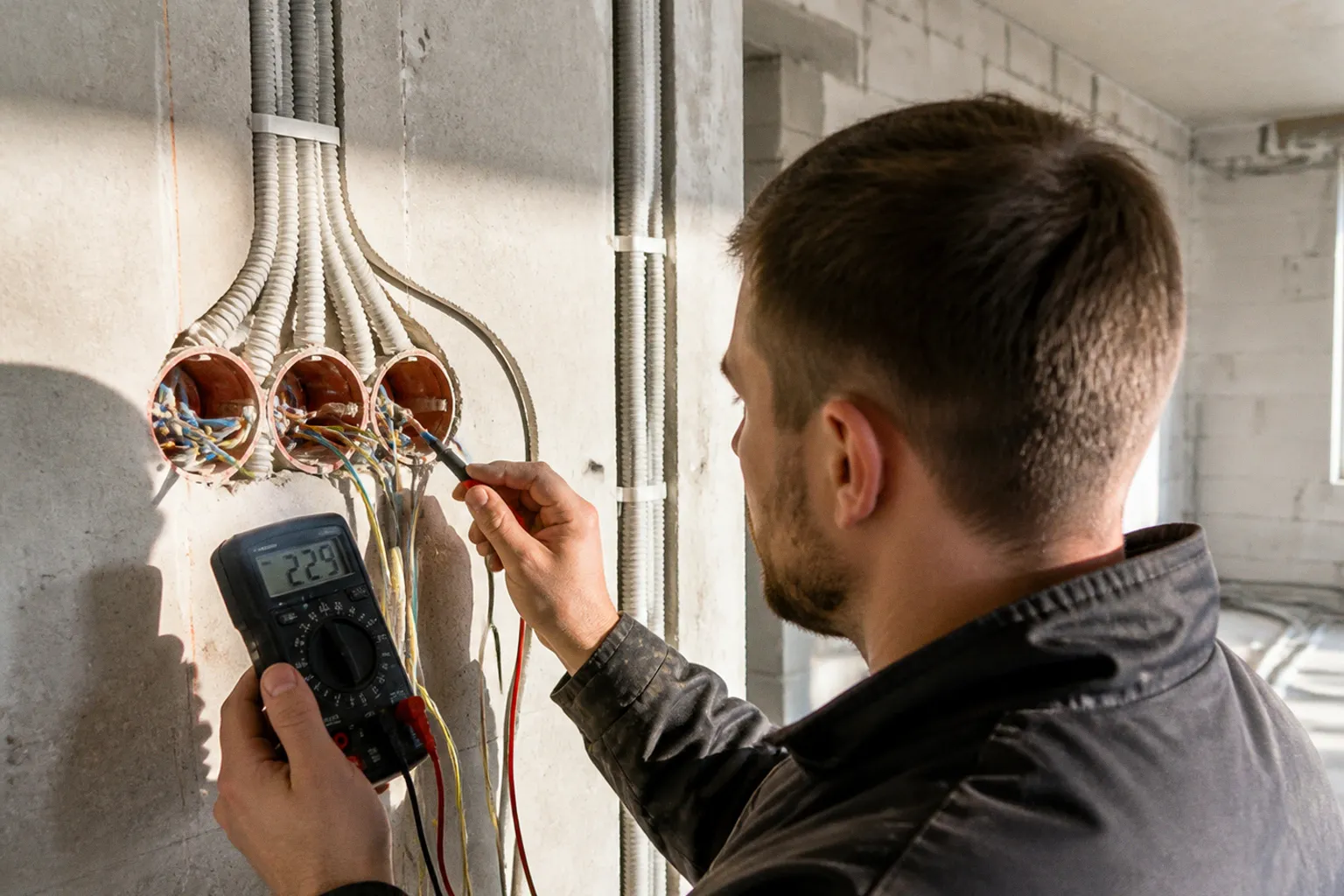

Электрические измерительные приборы: замер напряжения по шагам
Каждый второй мультиметр в моей практике сгорает по одной и той же причине: владелец честно купил прибор, чтобы «проверить, есть ли фаза в розетке», но не разобрался, куда втыкать красный щуп.
Итог — короткое замыкание внутри прибора, оплавленные гнёзда и ощущение, что тебя обманули на маркетплейсе. На самом деле обманули не вас, а сам прибор: виноват не производитель, а одна грубая ошибка подключения, которую совершают почти все, кто берёт тестер в руки впервые. Я сам прошёл через это в начале пути, поэтому дальше расскажу всё ровно в той последовательности, в которой нужно действовать — от расположения гнёзд на корпусе до расшифровки цифр на дисплее. Никакой электроники за гранью понимания, только здравый смысл, точные глаголы и базовые правила безопасности, которые работают в любой квартире.
Анатомия мультиметра: разъёмы и щупы
Прежде чем крутить переключатель режимов, важно понимать, что у мультиметра есть физическая «карта» подключения, и нарушение этой карты приводит к выходу прибора из строя ещё до того, как вы успеете нажать кнопку. На корпусе любого цифрового мультиметра — от самого дешёвого за пару сотен рублей до серьёзного профессионального — вы найдёте как минимум три круглых гнезда под штекер типа «банан»:
- COM (common) — общий разъём. Сюда подключается чёрный щуп, всегда, без исключений, при любых измерениях.
- VΩmA (или V/mA/Ω, или Hz/V/Ω в некоторых моделях) — гнездо для красного щупа, когда вы собираетесь мерить напряжение, сопротивление или малые токи до 200 мА.
- 10A (или 20A) — отдельное гнездо, иногда подписанное как «10A MAX» с предупреждением «UNFUSED» либо «FUSED». Это выход для замера больших токов; без нужды его лучше не занимать.
Главное правило, которое я прошу запомнить навсежды: для измерения напряжения красный щуп идёт только в гнездо VΩmA. Если вы воткнёте его в гнездо 10A, а при этом оставите прибор в режиме вольтметра, в момент касания щупом фазы произойдёт короткое замыкание через внутреннюю цепь тестера — она попросту не рассчитана на такую нагрузку. Это не «иногда сгорает», это стопроцентный выход прибора из строя в момент первого же касания провода под напряжением. Именно так погибает большинство мультиметров в стране — не от старости и не от плохого бренда, а от неправильно воткнутого щупа.
Красный щуп в токовом гнезде при попытке замерить напряжение — самый короткий путь к оплавленным гнёздам и сгоревшей плате внутри прибора.
Перед каждым замером обратите внимание ещё на одну мелочь — сами щупы. Изоляция должна быть целой, штекер плотно сидит в гнезде, наконечник не окислен и не шатается. Повреждённая изоляция щупа под напряжением 230 В — это прямой путь к удару током через руку, независимо от того, насколько хорош сам прибор.
Выбор режима: DCV, ACV и предел измерений
После того как щупы заняли свои места, переключатель нужно поставить в правильный сектор. Здесь важно понимать разницу между двумя видами напряжения, с которыми вы столкнётесь дома.
DC и AC: что где течёт в вашей квартире
Постоянное (DC) — на дисплее и переключателе маркируется «DCV» или пиктограммой V с прямой чертой и тремя чёрточками под ней (V⎓). Постоянный ток течёт в автомобильной бортовой сети, в батарейках, аккумуляторах шуруповёртов, в USB-кабелях и в выходах блоков питания для бытовой техники. Номинал обычно 1,5 В, 3,7 В, 5 В, 9 В, 12 В, реже 24 В или 48 В.
Переменное (AC) — маркируется «ACV» или пиктограммой V с волнистой чертой (V~). Это то, что приходит в квартиру из щитка, то, что в розетках, и то, от чего работают все бытовые приборы с обычной вилкой. Стандартная частота — 50 Гц, номинальное напряжение — 220 или 230 В в зависимости от того, по какому ГОСТу подключён ваш дом.
Если выбрать режим DCV, а измерять розетку, прибор покажет ноль или очень близкую к нему величину — он просто не «понимает» переменный сигнал. Если же выбрать ACV, а ткнуть в батарейку, показания будут занижены и нестабильны. Это не опасно для прибора, но само измерение теряет смысл.
Предел измерений: правило «начинаем с максимума»
В секторе напряжения у большинства мультиметров есть несколько положений — например, 200 мВ, 2 В, 20 В, 200 В и 600 В (встречаются также 750 и 1000 В). Конкретный набор зависит от модели. Важно понимать: предел — это не «потолок, до которого прибор нормально работает», а «потолок, выше которого он либо перегружается, либо выходит из строя». Если выставить предел ниже реального напряжения в сети, на дисплее загорится единица в крайнем левом разряде или надпись «OL» — это сигнал перегрузки. Если предел выставлен впритык, а в сеть прилетит импульсный скачок — прибор может сгореть.
На практике это значит следующее: предел всегда выставляется выше ожидаемого значения. Если значение заранее неизвестно — начинайте с максимума. Для бытовой розетки это 600 или 750 В с запасом, потому что в вашей квартире номинал вполне может оказаться не 230, а все 240 В. Для автомобильного аккумулятора и сетевого блока питания — 20 В. Для батарейки 1,5 В — 2 В. Когда убедились, что значение укладывается, можно переключиться на более точный предел — например, на 200 В для розетки, чтобы на дисплее отображалось не «1», а полноценное «228.5».
Если значение напряжения неизвестно — всегда начинайте с максимального предела. Понизить вы успеете всегда, а вот восстановить сгоревший прибор уже никак.
Пошаговый алгоритм безопасного замера напряжения
Здесь соберу всё в одну последовательность, которую удобно держать в голове или повесить над рабочим столом в гараже. Я пользуюсь этим порядком уже много лет и ни разу не сжёг ни один прибор с тех пор, как перестал спешить.
1. Осмотр прибора и щупов. Прежде чем включать режим, проверяю: щупы целые, штекеры сидят плотно, на корпусе нет трещин, батарейка прибора не разряжена — на слабой батарейке показания «плывут», особенно под нагрузкой.
2. Установка щупов. Чёрный — в COM. Красный — в VΩmA. Никаких компромиссов, особенно если рядом видно гнездо 10A.
3. Выбор режима. Для розетки, выключателя, щитка — ACV. Для батарейки, блока питания, автомобильной проводки — DCV.
4. Выбор предела. Если не уверены в величине — максимальный. Для бытовой сети с запасом хватает 600 или 750 В.
5. Подключение к цепи. Мультиметр при измерении напряжения подключается параллельно нагрузке или источнику. Цепь разрывать не нужно — это принципиальное отличие от замера тока. Один щуп прикладываете к фазе (или плюсу), второй — к нулю (или минусу).
6. Считывание показаний. Держите щупы неподвижно, не касайтесь металлических наконечников пальцами — это плохая привычка, даже если руки сухие. Посмотрите на дисплей: если перед числом стоит минус — вы перепутали полярность. Для постоянного тока это нормально и безопасно, цифровой прибор из-за этого не пострадает, достаточно мысленно или физически поменять щупы местами.
7. Отключение и «парковка» прибора. Переключатель — обратно в OFF или в положение максимального предела, красный щуп — из VΩmA в безопасное место. Некоторые электрики, в том числе я, держат красный щуп постоянно в гнезде 10A — это своеобразная страховка от случайного замера напряжения в токовом режиме. Если соберётесь мерить напряжение — придётся переставить щуп, а это лишний повод остановиться и перепроверить выставленный режим.
Если в процессе замера на дисплее загорелась единица в крайнем левом разряде или надпись «OL» — это не ошибка прибора, а сигнал перегрузки. Переключите предел выше и повторите измерение. Не пытайтесь «продавить» показания удержанием щупов — это лишь сокращает ресурс прибора.
Стандарт IEC 61010 и категории CAT: что реально защищает
Многие смотрят на надпись «CAT III 600V» на корпусе мультиметра и воспринимают её как маркетинговую наклейку. На практике это одна из важнейших характеристик, потому что она определяет, какой импульсный скачок способен выдержать прибор без пробоя изоляции. Стандарт IEC 61010 (МЭК 61010) делит измерительные приборы по категориям электробезопасности. Логика простая: чем ближе к источнику электроэнергии вы работаете, тем выше категория вам нужна.
Категории на практике
| Категория | Где применяется | Пиковый скачок, который держит прибор |
|---|---|---|
| CAT II | Бытовые розетки, удлинители, простые приборы с вилкой | до 4000 В при номинале 300 В или до 6000 В при 600 В |
| CAT III | Распределительные щиты в квартире, стационарная проводка, внутренние шкафы зданий | до 4000 В при 300 В, до 6000 В при 600 В |
| CAT IV | Ввод в здание, уличные распределительные шкафы, линии электропередач, работа у счётчика | до 8000 В при 600 В |
Эти цифры — не фантазии маркетологов, а параметры, прописанные в стандарте. Они означают, что при попадании молнии в линию или при коммутации мощной нагрузки на приборе способен возникнуть кратковременный импульс именно такой амплитуды, и качественный тестер должен этот импульс пережить без пробоя на пользователя.
На практике это значит следующее. Для домашнего мастера, который максимум лезет в розетку или в квартирный щиток в прихожей, достаточно мультиметра с маркировкой CAT III 600 В. Это золотая середина и по цене, и по защите. Прибор с маркировкой только CAT II подойдёт для замера напряжения в розетке, но с большой вероятностью сгорит при попытке измерить то же самое в подъездном щитке, особенно если в этот момент сосед включит сварочный аппарат или лифт. У меня был такой случай: дешёвый CAT II-мультиметр «поплыл» при замере на вводе в квартиру, хотя напряжение там было штатные 230 В. Просто прибор не был рассчитан на импульсную составляющую, которая пошла по сети в момент коммутации.
Если на корпусе мультиметра нет ни одной маркировки CAT — серьёзно подумайте, нужен ли вам именно этот прибор для работы под напряжением. Без категории он формально не проходит ни одну добровольную сертификацию, и гарантировать его безопасность вам никто не возьмётся.
True RMS: стоит ли переплачивать за функцию
Отдельно упомяну функцию True RMS — она нужна, если вы планируете измерять напряжение в сетях с несинусоидальной формой сигнала. Обычная бытовая розетка — это почти чистая синусоида 50 Гц, и обычный мультиметр справится с ней без ощутимой погрешности. Но если в той же сети висят частотные приводы, импульсные блоки питания, светодиодные драйверы без корректора коэффициента мощности — форма сигнала «поплывёт», и прибор без True RMS начнёт заметно врать, обычно на десяток процентов в плюс. Для домашней диагностики лампочек и розеток это не критично, для более серьёзной работы — стоит доплатить.
Типичные ошибки новичков и как их избежать
За годы работы у меня накопился небольшой, но очень показательный список того, что регулярно «убивает» мультиметры. Разберу каждый пункт с объяснением, потому что большинство из них повторяются от объекта к объекту.
- Красный щуп в гнезде 10A при выставленном режиме вольтметра. Классика, о которой я уже говорил. При касании фазного провода прибор «выстреливает»: в лучшем случае сгорает только предохранитель, в худшем — вся токовая цепь. Берегите прибор — втыкайте красный щуп в VΩmA каждый раз, даже если предыдущий замер был токовым.
- Замер напряжения при включённом режиме измерения сопротивления или тока. Тоже короткое замыкание через прибор, потому что в этих режимах подключение щупов ожидается последовательное, и внутренняя схема тестера работает иначе. Всегда сначала выбирайте режим, потом — предел, и только в самом конце касайтесь щупами проводника.
- Замер на пределе ниже ожидаемого напряжения. Если выставить 20 В и ткнуть в розетку, прибор покажет перегрузку, а в худшем случае выйдет из строя. Не рискуйте «ради точности» — выставляйте заведомо больший предел, замеряйте, потом понижайте.
- Работа с повреждёнными щупами. Протёртая изоляция, оголённый участок провода, треснувший наконечник — всё это либо удар током для вас, либо ложное показание для прибора. Щупы — это расходник, их проще заменить за пару сотен рублей, чем лечить последствия.
- Замер аналоговым (стрелочным) мультиметром с перепутанной полярностью. У стрелочных приборов, в отличие от цифровых, перепутать полярность — значит вывести из строя механизм головки. Если у вас стрелочный тестер — будьте вдвойне внимательны при работе с постоянным напряжением.
- Замер напряжения в цепях с большой индуктивностью без снятия остаточного заряда. Конденсаторы, дроссели, трансформаторы после отключения могут хранить опасный потенциал. Перед замером разрядите их через резистор или дайте постоять. На практике это редко касается розеток, но очень важно при работе с импульсными блоками питания, платами стиральных машин и инверторными кондиционерами.
Если коротко — большинства аварий с мультиметром можно избежать простым соблюдением последовательности действий: щупы → режим → предел → измерение → парковка. Кто-то называет это «методичностью», я называю привычкой, которая экономит деньги и нервы.
Что я рекомендую держать под рукой
Если обобщить всё вышесказанное в одной короткой формуле, получится так: для домашней электрики нужен мультиметр минимум с CAT III 600 В, с поддержкой True RMS, с понятной маркировкой гнёзд и с диапазоном ACV как минимум до 600 В. Этого набора хватит и для проверки розетки, и для поиска фазы в распределительной коробке, и для отлова обрыва в удлинителе, и для контроля напряжения на выходе блока питания.
Электрические измерительные приборы — не та категория инструмента, на которой стоит экономить «до последнего». Дешёвый тестер без маркировки CAT может подвести именно в тот момент, когда в сети возникнет индуктивный скачок, и от этого зависит не только сохранность прибора, но и ваша безопасность. Я в своей работе давно отказался от мультиметров без категории и рекомендую поступить так же всем, кто берёт тестер в руки не ради баловства, а ради дела.
