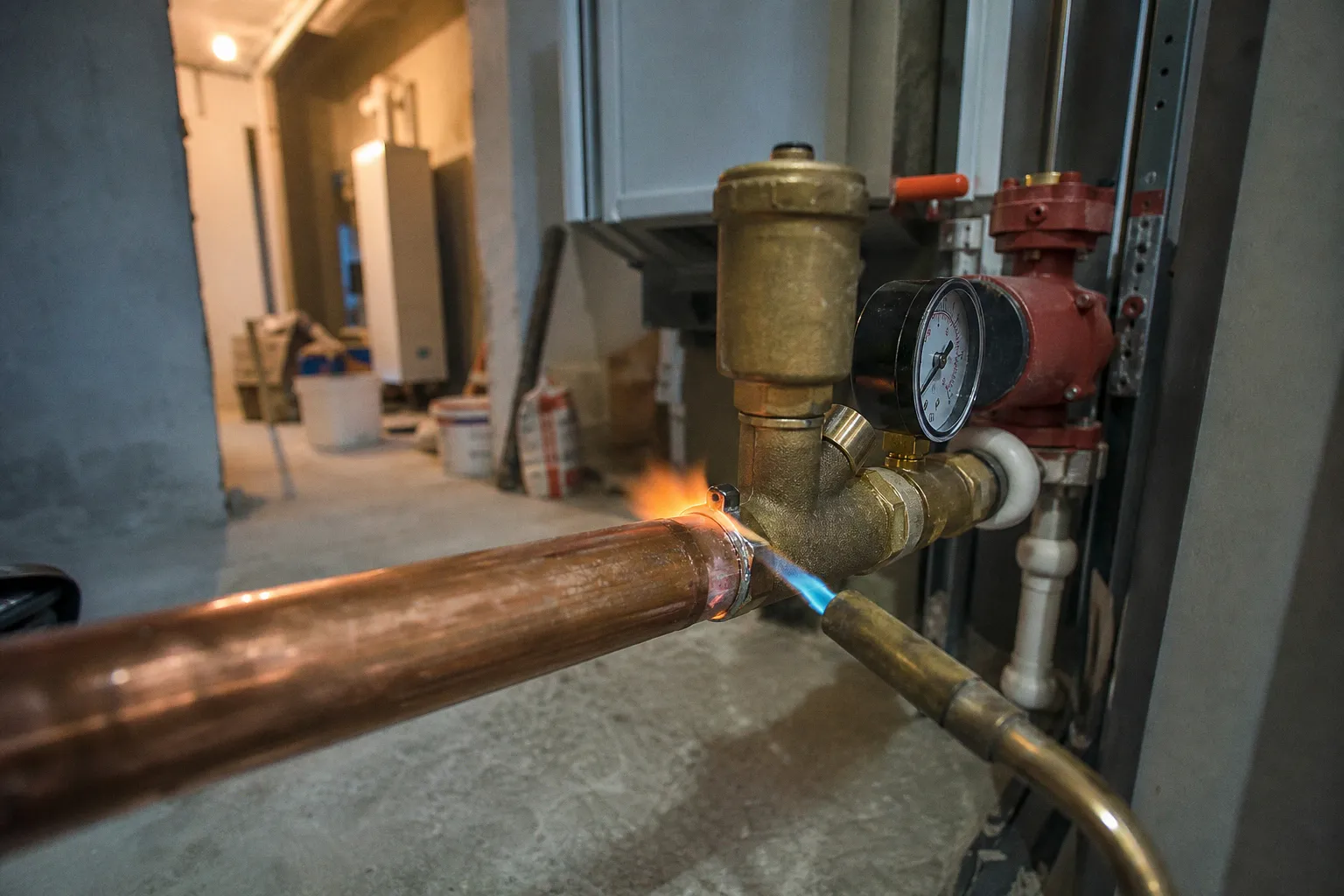

Системы отопления с котлами: пошаговый монтаж своими руками

У систем отопления с котлами есть одна забавная, почти архитектурная особенность: на красивой схеме всё помещается в уголке листа, а в реальной котельной внезапно нужны 15 м³ объёма, потолок не ниже 2,5 м, естественная вентиляция и хотя бы метр свободного пространства перед котлом. То есть не «повесим коробочку над стиральной машиной, как-нибудь встанет», а полноценное инженерное помещение, где к оборудованию можно подойти не боком, не на вдохе и не с фонариком в зубах.

Монтаж системы отопления с котлом — это не романтический кружок умелых рук. Часть работ действительно можно сделать самостоятельно: развести трубы, поставить радиаторы, собрать часть обвязки, подготовить основание, смонтировать коллектор, проложить кабели для автоматики. Но подключение газового котла к магистральному газопроводу — территория специализированной организации с допусками. И это не бюрократическая придирка, а тот редкий случай, когда норма написана не для украшения папки проектировщика.

Сначала — не котёл, а помещение: котельная как проверка здравого смысла

Самая частая ошибка начинается не с гаечного ключа, а с планировки. Дом уже нарисован, кухня «просторная», постирочная «компактная», мокрые зоны разложены по углам, а котёл — куда-нибудь потом. Это «потом» обычно превращается в тесную нишу, где инженерные узлы висят слоями, как визуальный мусор на балконе старого фонда: насос, фильтр, расширительный бак, краны, группа безопасности, трубы в три стороны и хозяин, который не понимает, почему сервисный мастер смотрит на всё это как на преступление против эргономики.

Для газовых котлов мощностью до 60 кВт по СП 42-101-2003 помещение должно иметь:

• объём не менее 15 м³;
• высоту потолка от 2,5 м;
• естественную вентиляцию;
• доступ к оборудованию для обслуживания;
• расстояние от передней панели котла до противоположной стены не менее 1 м.

Эти цифры не стоит воспринимать как скучную нормативную декорацию. Объём помещения нужен не «для галочки», вентиляция — не чтобы было куда вывести красивую решётку, а сервисный зазор — не роскошь, а возможность открыть панель, снять узел, проверить соединения, заменить деталь и не демонтировать ради этого половину котельной.

Котельная, в которую нельзя нормально зайти с инструментом, — это не инженерное помещение, а шкаф с завышенной самооценкой.

Если дом ещё проектируется, котельную нужно закладывать на уровне планировочной логики, а не в конце, когда все «красивые» метры уже раздали спальням, гардеробным и кухне-гостиной размером с аэропорт. Инженерные системы любят короткие трассы, доступные узлы и понятную иерархию. Они плохо переносят архитектурную жадность, когда каждый метр продан визуализации, а обслуживать здание предполагается силой мысли.

Что можно подготовить своими руками до прихода газовой службы

В частном доме владелец может выполнить значительную часть подготовительных и монтажных работ, если понимает схему и не пытается заменить собой проектировщика, газовика и инженера по безопасности в одном лице. Разумный объём самостоятельной работы выглядит так:

1. Подготовить помещение котельной. Проверить объём, высоту, вентиляцию, доступ к месту установки, негорючее основание или стену в зоне монтажа, удобство подвода труб и электропитания.

2. Смонтировать контуры отопления. Развести подающие и обратные линии, установить радиаторы или коллектор тёплого пола, предусмотреть запорную арматуру на ветках.

3. Установить элементы обвязки, не связанные с газом. Фильтры, краны, насосные группы, коллекторы, расширительный бак, если их расположение соответствует проекту и инструкции производителя.

4. Подготовить электропитание. Для настенных и напольных котлов с автоматикой нужен корректный ввод питания, заземление, защита линии. Электрика в котельной — не место для удлинителя, который «пока полежит».

5. Оставить газовое подключение специалистам. Подвод газа, присоединение котла к газопроводу, пусконаладка и оформление документов выполняются организацией с необходимыми допусками.

Эта граница принципиальна. «Обвязка котла отопления своими руками» не равна «сам подключил газ и гордо снял видео». В первом случае речь о гидравлической части системы, во втором — о вмешательстве в источник повышенной опасности.

Схема отопления частного дома с котлом: не картинка из интернета, а расчётная логика

В бытовых разговорах «схема отопления частного дома с котлом» часто звучит так, будто существует один правильный рисунок: котёл, две трубы, радиаторы, насос — и всё, можно заказывать материалы. На деле схема зависит от площади, теплопотерь, этажности, количества контуров, типа приборов, наличия тёплого пола, бойлера косвенного нагрева, буферной ёмкости, автоматики и даже от того, как дом живёт в течение недели.

Универсальной схемы для всех зданий нет. Это неприятная новость для тех, кто любит покупать инженерку «по списку из форума», зато хорошая — для дома, который потом не будет хрипеть воздухом в радиаторах, греть второй этаж через раз и гонять насосом воду по маршруту, придуманному на коленке.

В упрощённом виде чаще всего встречаются три подхода.

Однотрубные решения тоже существуют, но в новом частном доме их часто выбирают не от инженерной мудрости, а от желания сэкономить на трубе, после чего начинается цирк с неравномерным прогревом. Двухтрубная система предсказуемее, коллекторная удобнее в настройке, смешанная требует большей дисциплины в проектировании. Всё как в архитектуре: можно нарисовать эффектную консоль, но если узел не посчитан, это не выразительность, а самоуверенность.

Подключение котла к системе отопления должно следовать не абстрактной «народной схеме», а проекту и инструкции производителя. Особенно если в системе есть несколько насосов, тёплые полы, гидрострелка, буферная ёмкость или бойлер. Неправильно собранная гидравлика умеет выглядеть дорого, работать шумно и греть странно — полный набор современного инженерного китча.

Обвязка котла: где заканчивается аккуратный монтаж и начинается опасная самодеятельность

Обвязка — это не просто набор блестящих фитингов вокруг котла, которыми можно похвастаться перед соседями. Это узел, который обеспечивает циркуляцию, защиту от избыточного давления, удаление воздуха, фильтрацию, отсечение оборудования на обслуживание и стабильный режим работы.

Минимальная логика обвязки закрытой системы обычно включает:

• запорные краны на подаче и обратке, чтобы котёл или отдельный узел можно было обслужить без слива всей системы;
• фильтр грубой очистки на обратной линии перед котлом, чтобы теплообменник не собирал строительную пыль, окалину и прочий монтажный мусор;
• расширительный бак, если встроенного объёма недостаточно для конкретной системы;
• циркуляционный насос, если он не встроен в котёл или если система требует отдельной насосной группы;
• группу безопасности: предохранительный клапан, автоматический воздухоотводчик и манометр;
• сливные и подпиточные узлы, расположенные так, чтобы ими можно было пользоваться, а не вспоминать проектировщика недобрым словом.

Группа безопасности заслуживает отдельного разговора, потому что её иногда воспринимают как «ещё одну штуку на трубе». На самом деле это страховка системы от трёх типовых проблем: роста давления, воздуха в контуре и слепоты владельца, который без манометра не видит, что происходит внутри закрытой системы.

В закрытой системе отопления рабочее давление обычно держится в диапазоне 1,5–2,0 бар. Конкретные параметры зависят от высоты здания, котла, расширительного бака и настроек, но сама идея проста: давление должно быть контролируемым, а не «ну стрелка где-то там стоит».

Манометр в котельной — это не украшение циферблатом, а единственный честный собеседник системы, когда трубы молчат, но проблема уже началась.

Предохранительный клапан нужен не для красоты латунного ансамбля. Если давление растёт выше допустимого, он должен сбросить избыток. Автоматический воздухоотводчик выводит воздух, который иначе будет гулять по системе, создавать шум, ухудшать циркуляцию и превращать радиаторы в частично тёплые предметы интерьера. Манометр показывает давление, и его нужно ставить так, чтобы показания были видны без акробатики.

Циркуляционный насос: маленький узел, который выдаёт все ошибки схемы

В системах с принудительной циркуляцией циркуляционный насос обязателен. Его задача — не «быстрее гонять воду», как часто говорят на стройке, а обеспечить нужный расход теплоносителя через контуры с учётом гидравлического сопротивления. И вот здесь начинается скучная, но прекрасная инженерная правда: насос подбирают не по принципу «возьмём помощнее», а по расчёту.

Слишком слабый насос не протолкнёт теплоноситель через длинные или сопротивляющиеся контуры. Слишком мощный может давать шум, лишний расход электроэнергии, избыточные скорости потока и проблемы с регулировкой. В доме это проявляется не как красивая формула, а как очень бытовая картина: один радиатор жарит, второй лениво тёплый, в коллекторе шумит, тёплый пол живёт своей погодой.

При выборе насоса смотрят на два параметра:

1. Требуемый расход теплоносителя. Он связан с тепловой нагрузкой системы: сколько тепла нужно перенести от котла к приборам.

2. Гидравлическое сопротивление. Его создают трубы, фитинги, радиаторы, коллекторы, смесительные узлы, фильтры, клапаны и вся та арматура, которую на рендерах обычно стыдливо не показывают.

Если система простая — один котёл, радиаторы, короткие ветки — встроенного насоса настенного котла может хватить. Если есть несколько этажей, тёплые полы, бойлер, протяжённые контуры, отдельные зоны, тогда появляются насосные группы, смесительные узлы и необходимость нормального гидравлического расчёта. Здесь полезно смотреть не только на инженерные инструкции, но и на то, как архитектура заранее оставляет место инженерии; в обзорах и проектах про современные решения для ремонта и строительных материалов хорошо видно, что качественное пространство начинается не с отделки, а с продуманной базы.

Насос ставят так, чтобы к нему был доступ для обслуживания, чтобы перед ним не скапливался мусор без фильтра, чтобы направление потока соответствовало стрелке на корпусе, а вал и монтажное положение не противоречили инструкции производителя. Да, это звучит очевидно. Но строительная практика вообще держится на драме очевидностей, которые кто-то решил проигнорировать.

Пошаговая последовательность монтажа: без героизма и газовых подвигов

Если говорить именно о безопасной самостоятельной части работ, порядок должен быть не «купили котёл — прикрутили — потом разберёмся», а нормальная инженерная последовательность. Она менее эффектна, зато дом потом не становится экспериментальным стендом.

Шаг 1. Заказать проект или хотя бы расчётную схему

До закупки котла, труб и радиаторов нужно понимать теплопотери дома, мощность оборудования, тип системы, количество контуров, диаметры труб, расположение коллекторов, насосов и арматуры. Точная мощность котла для конкретного объекта не выбирается по площади «100 ватт на метр» как по гаданию на плитке в шоуруме. Это грубая прикидка, а не проект.

Для газового оборудования проектная и разрешительная часть особенно важна: тип котла, место установки, вентиляция, дымоудаление, газопровод, пуск — всё это должно соответствовать нормам и требованиям местной газовой службы.

Шаг 2. Подготовить котельную

Проверяются объём, высота, вентиляция, доступы. Для котла до 60 кВт ориентир по СП 42-101-2003 — помещение не менее 15 м³, потолок от 2,5 м, естественная вентиляция. Перед котлом нужно оставить не менее 1 м до противоположной стены.

На этом этапе часто вскрывается архитектурная ложь планировки: котельная нарисована, но дверь открывается не туда, коллектор негде разместить, слив не предусмотрен, а вентиляционная решётка конфликтует с мебелью, которую кто-то уже успел заказать. Лучше обнаружить это до монтажа, чем после, когда каждая переделка стоит как маленькое наказание за оптимизм.

Шаг 3. Смонтировать отопительные приборы и трассы

Радиаторы размещают с учётом теплопотерь помещений, оконных зон, высоты подоконников и реальной мебели, а не просто «по центру стены, потому что симметрично». Тёплый пол раскладывают по контурам с учётом допустимых длин, шага укладки, назначения помещений и температурного режима. Трубы прокладывают так, чтобы были понятны трассы, доступны соединения и не возникали странные петли, в которых потом живёт воздух.

В мокрых зонах и технических помещениях особенно важно не превращать инженерку в клубок. Вода, отопление, канализация, вентиляция и электрика должны сосуществовать не по принципу коммунальной квартиры, а по продуманной координации.

Шаг 4. Установить котёл и собрать гидравлическую обвязку

Настенный котёл крепят на подготовленную стену согласно инструкции производителя. Напольный ставят на основание, соответствующее требованиям оборудования. Дальше собирается гидравлическая часть: подача, обратка, фильтр, краны, насосы, расширительный бак, группа безопасности, слив, подпитка.

Газовую линию при этом не трогают. Подключение к магистральному газопроводу выполняет специализированная организация. Самостоятельная «врезка» — это не смелость, а плохой сценарий, в котором финал может читать уже не строительный эксперт, а следователь.

Шаг 5. Опрессовать систему и удалить воздух

До запуска систему заполняют теплоносителем, проверяют герметичность соединений, контролируют давление, стравливают воздух через воздухоотводчики и краны на приборах. Давление в закрытой системе обычно находится в пределах 1,5–2,0 бар, но рабочие значения уточняют по проекту и паспорту оборудования.

Опрессовка нужна не для торжественной галочки, а чтобы найти слабые соединения до того, как они окажутся под отделкой, в стяжке или за красивым шкафом. Протечка в открытой котельной неприятна. Протечка в закрытой конструкции — это уже жанр строительного нуара.

Шаг 6. Вызвать специалистов для газового подключения и пуска

Финальное подключение газового котла к газопроводу, проверка герметичности газовой части, настройка автоматики, пусконаладка и ввод в эксплуатацию выполняются специалистами с допуском. После пуска владелец должен получить понятные инструкции: какое давление считать нормальным, где смотреть манометр, как подпитывать систему, что делать при ошибке котла, когда вызывать сервис.

Эта стадия не отменяет самостоятельной работы, а завершает её цивилизованно. Дом — не место для инженерного партизанства.

Типовые ошибки монтажа: дорогая халтура в латунной упаковке

У плохого монтажа отопления есть фирменный стиль. Он может выглядеть аккуратно на фотографии, сиять фитингами и даже производить впечатление «профессионального узла», но работать будет как человековейник с маркетинговым фасадом: снаружи прилично, внутри — тесно, шумно и неудобно.

Самые распространённые ошибки такие:

• Котёл зажат в нише без сервисного доступа. Передняя панель открывается условно, сбоку не подлезть, снизу трубы мешают. Через год это превращается в дорогой сервисный квест.
• Нет нормальной группы безопасности. Или она есть, но поставлена так, что воздухоотводчик не работает как должен, манометр не виден, а сброс клапана направлен куда попало.
• Насос выбран “с запасом”, потому что так спокойнее. Запас без расчёта часто даёт шум, лишнюю скорость потока и нервную балансировку.
• Фильтр поставлен без возможности обслуживания. Грязевик вроде есть, но чтобы его почистить, нужно слить полсистемы и разобрать соседний узел.
• Диаметры труб взяты “как у соседа”. У соседа может быть другая площадь, другая схема, другой котёл и другое количество контуров. Инженерия не наследуется через забор.
• Тёплый пол подключён как радиаторный контур. Низкотемпературные контуры требуют смесительных решений и своей логики регулирования, а не веры в то, что «само остынет».
• Котельная превращена в склад. Краски, коробки, швабры, бытовая химия и инженерное оборудование в одном тесном помещении — это не рациональность, а пожарно-бытовой натюрморт.

Каждая из этих ошибок по отдельности может казаться мелочью. Вместе они дают систему, которая шумит, плохо регулируется, неудобна в обслуживании и стареет быстрее, чем отделка в санузле после ремонта «по акции».

Эксплуатационные зазоры и обслуживание: система должна быть доступной, а не просто смонтированной

Хорошая система отопления отличается от плохой не только тем, что греет в первый сезон. Она ещё и обслуживается без разрушений. Это банальная мысль, но её почему-то забывают сразу после того, как котельную начинают обшивать, закрывать, декорировать и «прятать всё некрасивое».

Инженерные узлы не обязаны быть выставкой дизайна. Но они обязаны быть читаемыми. У сервисного мастера должен быть доступ к котлу, насосам, фильтрам, кранам, расширительному баку, коллектору, манометру, воздухоотводчикам. Если для проверки давления нужно снять полку, отодвинуть сушильную машину и встать на колено в лужу — это не компактность, это проектная небрежность.

Минимум, который стоит заложить при планировании:

1. Свободная зона перед котлом. Не менее 1 м до противоположной стены — не абстрактный норматив, а рабочий коридор для обслуживания.

2. Видимый манометр. Давление должно читаться сразу, без фонарика и гимнастики.

3. Доступ к фильтрам. Грязевики нужно периодически чистить; если к ним невозможно подлезть, они быстро становятся декоративными.

4. Отсекающие краны на ключевых узлах. Насос, котёл, коллектор, отдельные ветки должны отключаться без полного слива системы.

5. Понятная маркировка контуров. Особенно на коллекторах: «спальня», «кухня», «санузел», а не загадочные линии, которые через полгода не расшифрует даже монтажник.

6. Нормальный слив. Система должна обслуживаться с контролируемым отводом воды, а не через ведро, тряпку и философское принятие ущерба.

Отдельная тема — вентиляция. Естественная вентиляция в котельной для газового оборудования не должна быть бутафорией. Заклеенные решётки, перекрытые каналы, декоративные панели без расчёта — всё это любимые жесты ремонта, который сначала борется за «красоту», а потом удивляется аварийным отключениям и запахам.

Где в этом всём место “своими руками”

Фраза «пошаговый монтаж своими руками» в случае котельной нуждается в честном уточнении. Своими руками можно и нужно делать то, что не нарушает закон, проект и инструкцию производителя: подготовить помещение, смонтировать часть трубопроводов, установить радиаторы, собрать доступные узлы гидравлики, аккуратно проложить трассы, предусмотреть обслуживание, проверить логику расположения оборудования.

Но нельзя превращать самостоятельность в культ инженерного бесстрашия. Газовый котёл — не полка из мебельного магазина. Самостоятельное подключение к магистральному газопроводу во многих юрисдикциях, включая РФ, запрещено или жёстко ограничено: работы выполняет специализированная организация с необходимыми допусками, в том числе СРО. И здесь лучше быть скучным законопослушным владельцем дома, чем героем соседского чата.

Финальная позиция проста: системы отопления с котлами хорошо работают тогда, когда архитектура не выдавливает инженерию в остаточные углы, монтаж не подменяет расчёт, а владелец понимает границу между разумной самостоятельностью и опасной самодеятельностью. Котельная не обязана быть красивой на рендере. Она обязана быть нормативной, доступной, обслуживаемой и собранной так, чтобы зимой дом жил спокойно, а не устраивал ежедневный экзамен по гидравлике.
