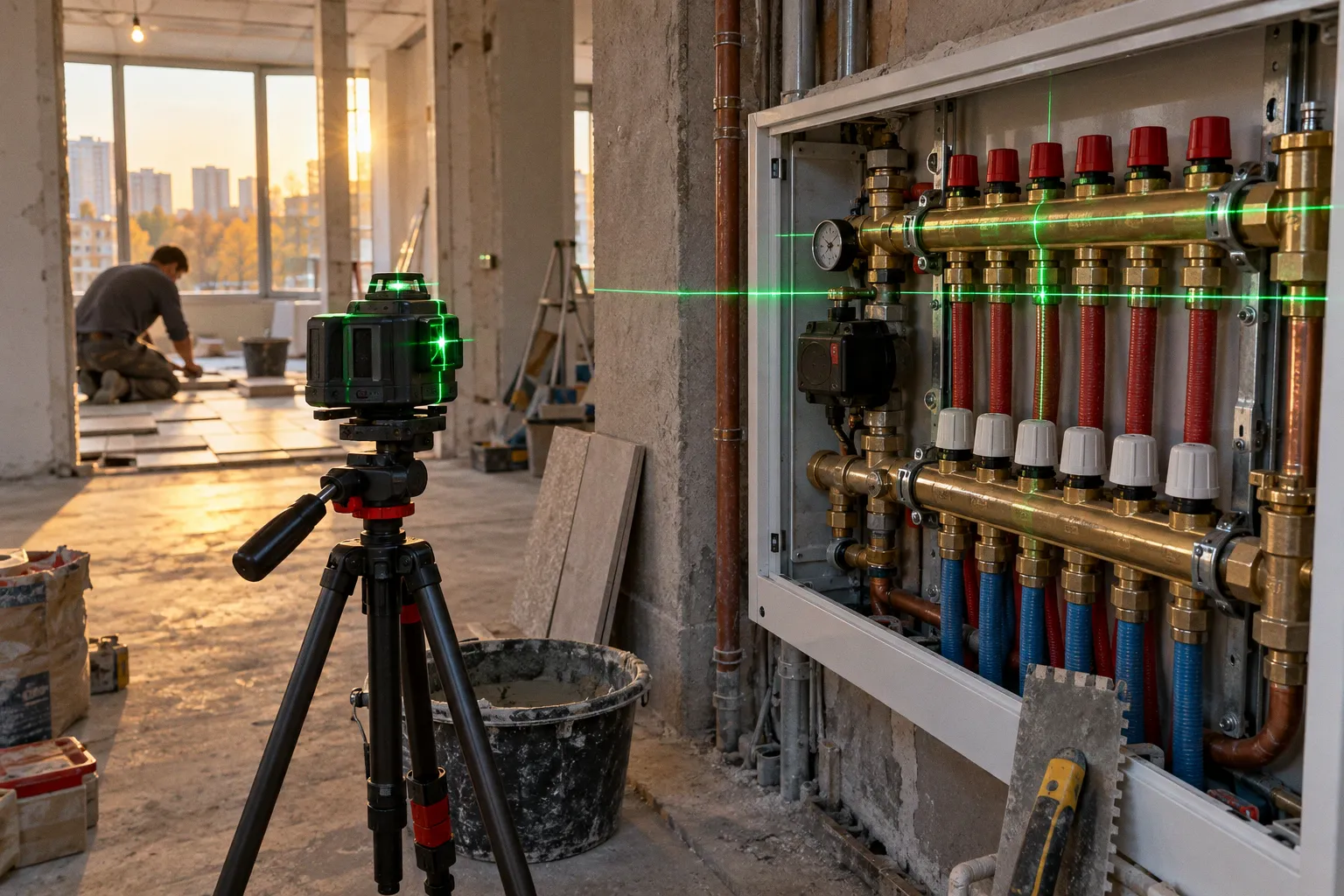

Лазерный уровень для плитки: технические параметры точности

Для контроля плиточного шва, примыканий и общей плоскости облицовки — нет.

Оптимальный диапазон для плиточных работ — не хуже ±0,2–0,3 мм/м. Прибор с такой характеристикой не устраняет ошибки основания, клеевого слоя и самой плитки. Он исключает дополнительную погрешность разметки. Это его основная функция.

Выбор лазерного уровня для укладки плитки нельзя сводить к цвету луча или числу линий на корпусе. Сначала определяют требуемую точность. Затем оценивают геометрию проекций, работу компенсатора, расстояние нижней линии от пола и защиту корпуса. В противном случае можно получить технически исправный прибор, который неудобен именно на облицовочных работах.

Математика плиточного шва: почему погрешность 0,5 мм/м избыточна

Погрешность лазерного нивелира указывают в миллиметрах на метр. Это не максимальное отклонение всей стены и не разброс между двумя соседними линиями. Это величина, на которую проекция может сместиться относительно расчетного положения на каждом метре дистанции.

Упрощенная оценка выглядит так:

• при точности ±0,2 мм/м на расстоянии 3 м отклонение составит до 0,6 мм;
• при точности ±0,3 мм/м на расстоянии 5 м — до 1,5 мм;
• при точности ±0,5 мм/м на расстоянии 10 м — до 5 мм;
• при точности ±1 мм/м на расстоянии 10 м — до 10 мм.

В реальном помещении рабочая дистанция обычно меньше 10 м. Но плиточная облицовка чувствительна не только к общей ошибке на длинной стене. Отклонение проявляется в каждом ряду, в каждом примыкании и на каждой границе плоскости.

Например, при укладке крупноформатной плитки линия контролирует сразу несколько операций:

1. положение первого ряда;

2. вертикальность наружного угла;

3. совпадение швов на смежных стенах;

4. горизонтальность перехода между материалами;

5. положение отверстий, люков и закладных элементов;

6. высоту примыкания к потолку или натяжному профилю.

Если базовая горизонталь смещена, плиточник начинает компенсировать ее клеевым слоем. Это не исправляет разметку. Толщина клея становится переменной, плоскость облицовки уходит, а расход смеси увеличивается. При недостаточной толщине компенсация невозможна. При избыточной появляются просадки, сползание плитки и нарушение геометрии шва.

Для плитки лазерный уровень должен не просто показывать линию. Он должен показывать ее с ошибкой, меньшей, чем допуск самой облицовки.

Погрешность прибора и допуск облицовки — разные параметры

Лазерный уровень задает геометрическую базу. Он не определяет качество укладки автоматически. Даже прибор с точностью ±0,2 мм/м не компенсирует:

• кривизну стен;
• перепад основания;
• разную толщину плитки;
• деформацию крестиков или СВП;
• изменение толщины клеевого слоя;
• смещение корпуса прибора после удара;
• ошибку оператора при переносе разметки.

Поэтому техническая точность нивелира должна быть выше требуемой точности операции. Если прибор работает на границе допустимого диапазона, запас отсутствует. При добавлении погрешности основания и ручной установки итоговый результат ухудшается.

Бытовые приборы с характеристикой ±0,5–1 мм/м не являются бесполезными. Их можно применять для предварительной разметки, установки перегородок, определения общего уровня потолка или проверки грубой вертикали. Но для плиточного шва такая точность дает слишком большой накопленный сдвиг.

4D-модели: зачем плиточнику нижняя горизонтальная плоскость

Для облицовки стен достаточно вертикальной и горизонтальной проекций. На практике этого недостаточно. Основные сложности появляются в нижней зоне помещения: у пола, в первом ряду плитки, возле порога, под ванной, у инсталляции и в местах примыкания двух покрытий.

Лазерный построитель плоскостей формата 4D создает четыре плоскости на 360°. В типовой конфигурации это две вертикальные и две горизонтальные проекции. Нижняя горизонтальная линия располагается близко к полу и позволяет контролировать облицовку без постоянного переноса отметок рулеткой или обычным уровнем.

Это дает несколько рабочих преимуществ:

• линия видна по периметру помещения;
• высоту первого ряда можно контролировать относительно общей плоскости;
• проще выставлять плитку возле порогов и переходов;
• можно проверять совпадение горизонтальных швов на разных стенах;
• уменьшается число ручных переносов отметки;
• нижняя зона остается доступной даже после установки части облицовки.

У обычного трехплоскостного прибора горизонтальная линия может проходить выше рабочего уровня. Тогда ее приходится переносить на стену рулеткой, правилом или разметочным шнуром. Каждый перенос добавляет собственную ошибку. При сложной раскладке она становится заметной уже на нескольких метрах.

Нижняя линия важнее максимальной дальности

Производители часто указывают дальность проекции. Этот параметр имеет значение на больших помещениях, но для плиточника он не является первым. В ванной комнате, кухне или санузле рабочая дистанция до стены обычно ограничена геометрией помещения. Проблема возникает не в том, что луч недостаточно далеко виден. Проблема в том, что он не попадает в нужную зону.

При выборе 4D-модели следует оценить:

• расстояние от нижней горизонтальной линии до пола;
• видимость линии при установке прибора на штатный кронштейн;
• возможность проекции без высокого штатива;
• сохранение полного круга линии при близком расположении к стене;
• наличие отдельного включения горизонтальных и вертикальных плоскостей;
• устойчивость корпуса на полу и на опоре.

Если нижняя линия расположена слишком высоко, ее преимущество теряется. Если прибор нельзя установить близко к стене или в угол, часть плоскости становится недоступной. Четыре плоскости на корпусе сами по себе не гарантируют удобную работу.

Зеленый и красный луч: вопрос видимости, а не мощности

Красный лазер обычно работает в диапазоне 630–670 нм. Зеленый — примерно 515–532 нм. При одинаковой мощности зеленая проекция воспринимается человеческим глазом примерно в четыре раза ярче.

Это не означает, что зеленый лазер физически мощнее. Меняется визуальное восприятие излучения. На объекте это проявляется в условиях яркого искусственного света, солнечного освещения через окна и работы на светлой облицовке.

Для плиточных работ зеленый луч дает практическое преимущество в трех ситуациях:

1. помещение еще не затемнено, а естественный свет остается высоким;

2. линия проходит по светлой или глянцевой поверхности;

3. рабочая дистанция увеличена, и красная проекция теряет контраст.

Красный луч остается функциональным в затененных помещениях и на небольших расстояниях. Его не следует считать недостатком сам по себе. Если санузел закрыт от дневного света, а расстояние до стены составляет несколько метров, красной проекции может быть достаточно.

Что происходит на глянцевой плитке

Глаз воспринимает не только яркость линии. Имеют значение отражения, блики и структура поверхности. На глянцевом керамограните красная линия может распадаться на менее контрастные участки. Это усложняет контроль края проекции. Зеленый луч обычно читается лучше, но отражения полностью не устраняет.

Рабочий прием остается одинаковым:

• очистить поверхность от пыли;
• не направлять луч в зону прямого отражения;
• выбрать положение прибора без блика в поле зрения;
• при необходимости использовать лазерные очки;
• не путать улучшение видимости с ростом точности.

Очки повышают контраст проекции для зрения. Они не изменяют геометрию луча и не компенсируют погрешность нивелира.

Зеленый луч решает задачу видимости. Точность решает задача контроля геометрии. Эти параметры нельзя объединять в один показатель.

Компенсатор: как нивелир удерживает горизонт

Большинство маятниковых лазерных нивелиров используют автоматическое самовыравнивание. Оптический блок связан с компенсатором и корректирует положение проекций после установки корпуса. Рабочий диапазон наклона обычно составляет от 3° до 5°.

Если корпус установлен с наклоном внутри этого диапазона, прибор выравнивает линии автоматически. Если наклон превышен, система должна сообщить об ошибке миганием луча, звуковым сигналом или отключением проекции. Конкретный способ зависит от конструкции.

Автоматическое выравнивание не означает, что прибор можно поставить где угодно. При превышении диапазона компенсатор не сможет построить корректную горизонталь. Если сигнал ошибки отключен или не замечен, оператор получает видимую, но неправильную линию.

Что проверить перед разметкой

Порядок установки должен быть одинаковым на каждом объекте:

1. Поставить прибор на устойчивое основание. Пол, подмости и временная коробка не подходят, если они передают вибрацию.

2. Выбрать рабочую высоту, при которой луч попадает в зону укладки.

3. Включить автоматическое выравнивание.

4. Дождаться стабилизации проекций.

5. Проверить отсутствие сигнала превышения диапазона.

6. Оценить линию на нескольких стенах, а не только рядом с корпусом.

7. После случайного удара повторить проверку.

Компенсатор реагирует на положение корпуса. Он не фиксирует прибор относительно помещения. Удар по штативу, перемещение корпуса или просадка опоры изменяют всю разметку. На плиточных работах это особенно опасно после выставления первого ряда: часть основания уже закрыта, а ошибка обнаруживается только на продолжении стены.

Фиксация маятника и ручная разметка

У некоторых приборов предусмотрена блокировка компенсатора. Она нужна для построения наклонных линий, транспортировки и отдельных монтажных операций. В заблокированном состоянии автоматическое горизонтирование не работает. Линия может быть наклонной, даже если визуально выглядит ровной.

Для обычной горизонтальной разметки блокировку не используют. Если требуется уклон, его задают после получения базовой плоскости. Сначала фиксируют геометрию помещения. Затем рассчитывают уклон по проектному значению. Попытка получить уклон случайным наклоном корпуса превращает нивелир в обычный источник линии без гарантии заданного угла.

Как проверить погрешность лазерного уровня

Проверку выполняют до укладки, особенно если прибор перевозили в автомобиле, роняли или хранили без фиксации маятника. Ориентироваться только на паспортный параметр нельзя: он описывает заявленную характеристику конкретной модели, но не текущее состояние конкретного экземпляра.

Для базовой проверки горизонтальной плоскости используют стену или две устойчивые вертикальные поверхности.

Проверка горизонтальной линии

1. Установить прибор на ровную опору на расстоянии нескольких метров от стены.

2. Включить горизонтальную проекцию и дождаться самовыравнивания.

3. Нанести на стену две отметки по линии: одну рядом с прибором, вторую на удалении.

4. Повернуть прибор вокруг вертикальной оси, не меняя его положения.

5. Снова отметить положение линии в той же зоне.

6. Сравнить пары отметок.

Если после поворота одна и та же линия заметно сместилась, прибор требует дополнительной проверки. Причина может находиться в компенсаторе, маятниковом подвесе, опоре или механическом повреждении корпуса.

Проверка по одной точке недостаточна. В ней можно не заметить систематический наклон. Сравнение выполняют на нескольких участках стены. Чем больше расстояние, тем заметнее линейная ошибка. Но это не означает, что отклонение следует автоматически считать неисправностью: необходимо сопоставить измерение с паспортной точностью и условиями установки.

Проверка вертикальной плоскости

Для вертикали используют длинную стену или отвес как независимую базу. Луч сравнивают не с углом помещения, а с отвесом или другой заранее проверенной вертикальной линией. Угол стены может иметь собственный завал и не подходит в качестве эталона.

При проверке учитывают толщину лазерной линии. Считывают не произвольный край, а положение центральной оси проекции. На короткой дистанции различие между краями луча может быть сопоставимо с требуемым допуском. Для плиточных работ это имеет значение при точной установке узких швов и профилей.

Ошибки домашней проверки

Наиболее распространенные ошибки связаны не с самим прибором:

• нивелир ставят на мягкую поверхность;
• измеряют относительно кривого пола;
• сравнивают линию с углом стены;
• поворачивают корпус с изменением высоты;
• проверяют красный или зеленый след по одному краю;
• не ждут полной остановки компенсатора;
• принимают дрожание линии от вибрации за погрешность;
• выполняют измерение при прямом отражении от глянцевой плитки.

Если проверка показывает превышение паспортного допуска, прибор не используют для точной облицовки до ремонта или профессиональной юстировки. Самостоятельное смещение оптического блока винтами без измерительного стенда увеличивает риск ошибки.

Защита корпуса: что означает IP54 на стройке

Для плиточных работ минимально рекомендуемый класс защиты корпуса — IP54. Первая цифра показывает защиту от пыли, вторая — от брызг воды. IP54 не означает герметичность. Такой прибор нельзя погружать в воду, промывать под струей или оставлять под дождем без дополнительной защиты.

На объекте лазерный уровень контактирует с цементной пылью, гипсовыми составами, каплями воды и мелкими частицами клея. Основная уязвимость — оптические окна, кнопки, резьбовые соединения и маятниковый механизм. Пыль на окне снижает контраст линии. Засохший раствор может изменить рассеивание луча и повредить защитное покрытие.

После работы выполняют простое обслуживание:

• удаляют пыль с корпуса сухой мягкой тканью;
• оптические окна очищают без абразива;
• не соскребают затвердевший клей металлическим инструментом;
• закрывают маятник перед транспортировкой, если это предусмотрено конструкцией;
• хранят прибор в кейсе;
• не оставляют его на полу в зоне прохода и вибрации.

Степень защиты не заменяет аккуратное обращение. IP54 снижает риск повреждения от обычных условий внутренней стройки, но не исключает последствия падения или попадания раствора внутрь корпуса.

Как выбрать лазерный уровень для внутренних плиточных работ

Параметры удобно разделить на обязательные и вторичные. Обязательные определяют пригодность прибора к задаче. Вторичные влияют на скорость и удобство работы.

Обязательные параметры

• Точность: не хуже ±0,2–0,3 мм/м для высокоточной плиточной разметки.
• Автоматическое самовыравнивание: с рабочим диапазоном, обычно находящимся в пределах 3°–5°.
• Нижняя горизонтальная линия: особенно нужна для первого ряда, пола, порогов и нижних примыканий.
• Вертикальные плоскости на 360°: упрощают контроль углов и продолжение швов по периметру.
• Защита корпуса: не ниже IP54 для условий внутреннего строительного объекта.
• Возможность независимого включения плоскостей: позволяет не перегружать рабочую зону лишними линиями.

Вторичные параметры

• цвет луча;
• питание от аккумулятора или батарей;
• время автономной работы;
• наличие магнитного кронштейна;
• посадочная резьба под штатив;
• индикация разряда;
• фиксация компенсатора;
• комплект защитных очков;
• наличие кейса.

Цвет луча выбирают по освещенности и отделочным поверхностям. Зеленая проекция предпочтительна при ярком освещении. Но она не заменяет требование к точности. Прибор с зеленым лучом и погрешностью ±1 мм/м остается неточным для контроля мелкого плиточного шва.

Аккумулятор увеличивает удобство при длительной работе. Но для одного санузла важнее стабильность проекции, нижний горизонт и проверенная юстировка. Время работы не исправляет геометрию.

Типовые ошибки при покупке и эксплуатации

Выбор по числу линий

Большое число линий не гарантирует точности. Важна характеристика отклонения на метр и реальная геометрия проекций. Две точно построенные плоскости полезнее набора линий с неизвестной стабильностью.

Выбор по максимальной дальности

Дальность часто измеряют в условиях, отличающихся от строительного помещения. Яркость освещения, цвет поверхности и угол обзора изменяют фактическую видимость. Для ванной комнаты дальность в десятки метров не компенсирует отсутствие нижней линии.

Установка рядом с источником вибрации

Работающий перфоратор, резка плитки, проход людей по легким подмостям и закрывание тяжелой двери могут сместить корпус или вызвать дрожание линии. На время разметки прибор ставят на отдельную устойчивую опору.

Контроль только одной стены

Одна стена не показывает, как плоскость проходит через угол. Линию проверяют на смежных стенах, у пола и в зоне предполагаемых примыканий. Это выявляет ошибки установки и ограничения обзора.

Использование луча как замены правилу

Лазер задает координаты. Он не контролирует локальные выступы основания и не показывает, заполнен ли клеем контакт под плиткой. Для этого применяют правило, уровень, измерительный инструмент и контроль толщины слоя.

Итоговая схема выбора

Если задача состоит в укладке обычной плитки в небольшом затененном помещении, подойдет точный нивелир с красным лучом, автоматическим компенсатором и горизонтальной проекцией. Если помещение ярко освещено, стены длинные, поверхность глянцевая, а разметка выполняется в несколько этапов, зеленый луч сократит число проблем с видимостью.

Для комплексной облицовки стен и пола рациональнее выбрать 4D-построитель плоскостей. Его ключевое преимущество — не количество линий, а непрерывная геометрия с нижним горизонтом. Она уменьшает число переносов отметок и упрощает контроль первого ряда, примыканий и швов по периметру.

Приоритет параметров остается неизменным:

1. точность ±0,2–0,3 мм/м;

2. корректная работа компенсатора;

3. нижняя горизонтальная плоскость;

4. вертикальные линии на 360°;

5. видимость луча в условиях объекта;

6. защита корпуса не ниже IP54;

7. удобная установка и регулярная проверка.

Лазерный уровень для укладки плитки выбирают не по яркости корпуса и не по рекламному числу линий. Сначала задают допуск. Затем подбирают геометрию проекций, которая уменьшает количество ручных переносов. После этого проверяют видимость, защиту и питание. Такой порядок исключает основную ошибку — покупку прибора, который формально строит плоскость, но не обеспечивает нужную точность в конкретной облицовке.
