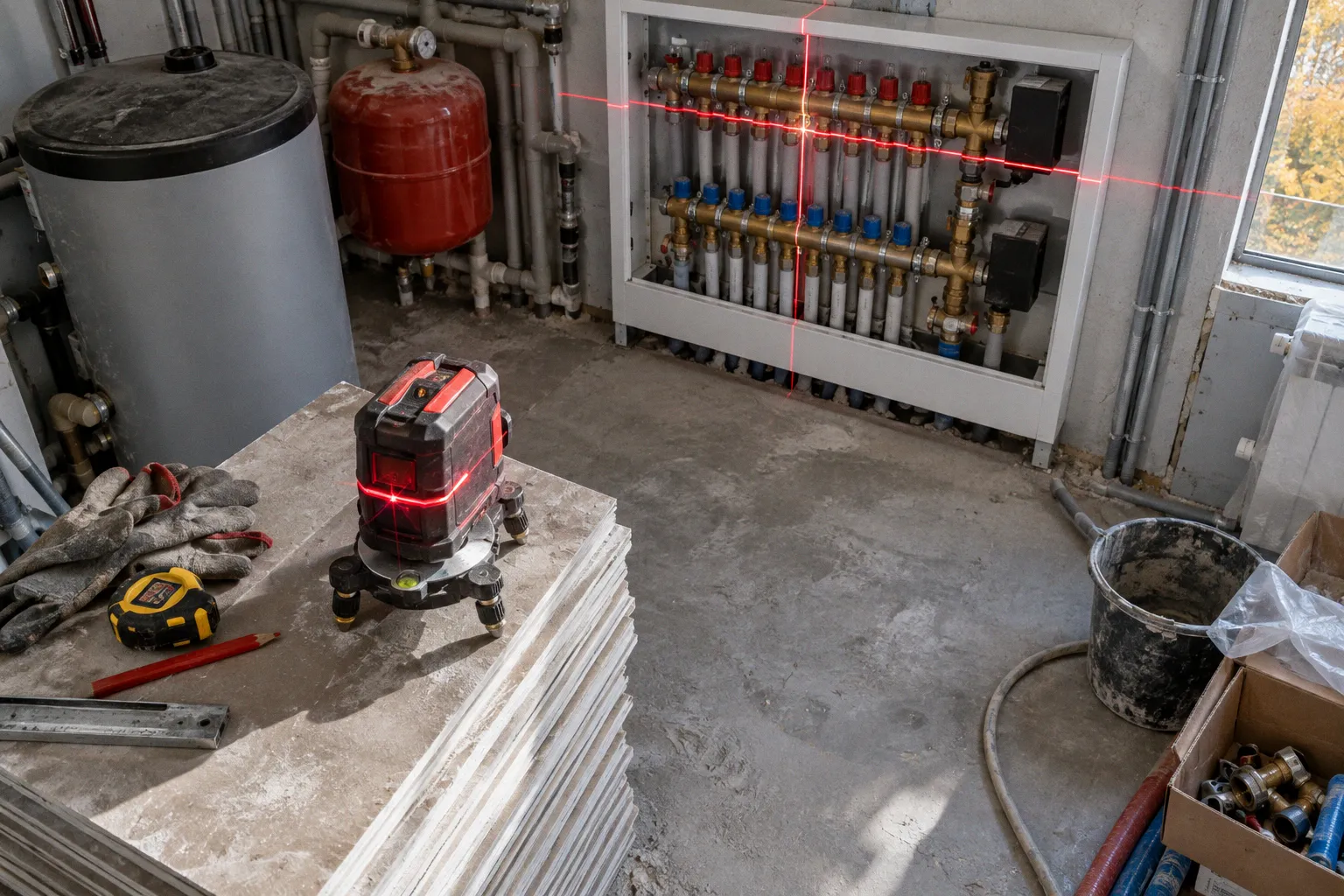

Лазерный уровень: как выявить скрытую погрешность прибора
Паспортная точность ±0,3 мм/м означает, что луч может отклоняться от истинного горизонта до 0,3 мм на каждый метр. На дистанции 10 метров это ±3 мм в одну или другую сторону.

Если при проверке сравниваются крайние отметки, отклонение которых направлено в противоположные стороны, разница между ними может достигнуть 6 мм. Это и есть важная оговорка в выражении «лазерный уровень погрешность на 10 метров»: одиночное отклонение и разбег между двумя отметками описывают разные вещи.
Домашняя проверка помогает понять, укладывается ли прибор в заявленные характеристики. Она не всегда позволяет определить, какая именно деталь сместилась, и не заменяет регулировку в сервисе. Для начала нужно правильно измерить отклонение, а уже потом решать, есть ли повод подозревать неисправность.
Знак ± показывает предельное отклонение в каждую сторону. Полный разбег между противоположными отклонениями может быть вдвое больше.
Математика допуска: почему 6 мм на 10 метров — это норма
У лазерного уровня допуск обычно указывают в миллиметрах на метр. Значение ±0,3 мм/м соответствует отклонению до 3 мм на расстоянии 10 метров. При значении ±0,2 мм/м отклонение составит до 2 мм. Если сравниваются две отметки, одна из которых смещена в одну сторону, а другая в противоположную, общий разбег может составить соответственно до 6 или до 4 мм.
| Паспортная точность | Отклонение в одну сторону на 10 м | Возможный разбег между противоположными отметками |
|---|---|---|
| ±0,3 мм/м | до 3 мм | до 6 мм |
| ±0,2 мм/м | до 2 мм | до 4 мм |
| ±0,1 мм/м | до 1 мм | до 2 мм |
Это пересчёт паспортной точности, а не универсальная таблица классов приборов. Конкретный уровень нужно сравнивать с характеристикой, указанной производителем: у разных моделей и режимов она может отличаться. Если заявлено ±0,3 мм/м, превышение в одну сторону оценивают относительно 3 мм на 10 метрах. Разница между двумя противоположными отметками в пределах 6 мм сама по себе ещё не доказывает неисправность.
При оценке результата важно не смешивать три вещи: допуск прибора, погрешность самой проверки и условия, в которых она проведена. Криво поставленная мишень, неточная разметка, вибрация штатива или неполная стабилизация компенсатора способны исказить результат. Чем меньше расстояние, тем сложнее уверенно различить небольшое отклонение: отметка и карандашная линия сами по себе имеют ширину.
Для сравнения замеров полезно отмечать не только итоговую разницу, но и исходное положение прибора, направление поворота, расстояние до стены и режим работы. Это не превращает проверку в лабораторную поверку, зато помогает понять, повторяется ли отклонение. Если каждый повтор даёт заметно иной результат, сначала следует устранить нестабильность установки и условия измерения.
Метод двух стен: классическая проверка горизонтальной плоскости
Проверка на двух стенах позволяет оценить горизонтальную плоскость на известной дистанции и уменьшить влияние неточной установки. Нужны две стены напротив друг друга, рулетка, карандаш и устойчивое основание. Чем длиннее расстояние между стенами, тем заметнее проявится небольшая угловая ошибка, но для бытовой проверки обычно достаточно помещения, в котором можно разнести отметки на несколько метров.
Перед началом уберите источники вибрации: не опирайтесь на штатив, не ставьте прибор на шаткую мебель и не проводите замер на подвижном полу. Избегайте сквозняка и резких изменений условий. Температурное поведение зависит от модели, поэтому универсальный пересчёт перепада температуры в миллиметры здесь неприменим. Если прибор принесли с холода или жары, дайте ему адаптироваться к помещению и сверяйтесь с инструкцией производителя.
Порядок проверки:
1. Установите нивелир близко к стене A на устойчивом основании. Включите горизонтальную плоскость и дождитесь стабилизации луча.
2. На стене B отметьте высоту луча. Обозначьте точку, чтобы не спутать её со следующими отметками.
3. Поверните прибор на 180° вокруг вертикальной оси и отметьте луч на стене A.
4. Перенесите прибор к стене B, оставив небольшой зазор. Снова включите горизонтальную плоскость, дождитесь стабилизации и отметьте луч на стене A.
5. Поверните прибор на 180° и нанесите отметку на стене B.
6. Сравните расстояния между парами отметок. Для расчёта используйте одну и ту же базу измерения и способ разметки; сверяйте получившееся отклонение с паспортным допуском, пересчитанным на фактическую дистанцию.
В этой схеме важна именно разность результатов двух установок. Одной отметки недостаточно: на неё влияют высота основания и положение прибора. Повторение с перестановкой помогает отделить этот вклад от ошибки горизонтальной плоскости.
Не стоит делать вывод по одиночному запуску. Повторите процедуру, не меняя разметку и стараясь каждый раз ставить прибор одинаково. Если результат заметно меняется, проверьте устойчивость поверхности, фиксацию штатива и то, не касается ли кто-нибудь прибора во время замера. Маятниковый компенсатору нужно время, чтобы установить луч; ориентируйтесь на инструкцию и на устойчивость показаний, а не на универсальное количество секунд.
Превышение допуска в повторных измерениях повод обратиться к инструкции конкретной модели или в сервис. Сам замер не показывает, сместился ли маятник, излучатель или другой узел. Диагноз по одной цифре ненадёжен, особенно если проверка проведена на короткой дистанции или с неточной разметкой.
Тестирование конусных призм 360°: прогон по контрольной точке
Уровень с горизонтальной плоскостью 360° можно проверить, наблюдая, как луч проходит через контрольную точку при повороте прибора. Такой тест выявляет, меняется ли высота линии в разных направлениях. Он полезен для первичной диагностики, но не заменяет измерение по схеме производителя и не позволяет безоговорочно приписать отклонение конкретной детали.
Поставьте прибор на устойчивое основание напротив стены. Выберите дистанцию, на которой луч хорошо виден и отметки можно аккуратно сравнить. Нанесите на стену контрольную линию или точку, затем зафиксируйте положение луча в первом направлении. Поворачивайте корпус вокруг вертикальной оси небольшими шагами, каждый раз отмечая высоту линии. Для удобства можно пройти направления, соответствующие четвертям оборота, однако точность поворота «на глаз» ограничена.
Сравните отметки между собой. При паспортной точности ±0,3 мм/м на 10 метрах возможное отклонение в одну сторону составляет до 3 мм; если сравниваются отметки с противоположными отклонениями, полный разбег может достигнуть 6 мм. На иной дистанции допуск нужно пересчитать пропорционально. Например, значение на пять метрах будет вдвое меньше, чем на десяти.
Если в одном направлении луч заметно уходит относительно остальных, сначала повторите тест. Убедитесь, что прибор действительно поворачивается вокруг вертикальной оси, а основание не сдвинулось и высота установки осталась прежней. У некоторых моделей особенности оптики и корпуса требуют выполнять проверку по схеме из руководства. Самостоятельно вращать или регулировать призму не следует, если производитель прямо не предусмотрел такую процедуру.
Повторный прогон после небольшой паузы помогает заметить нестабильность, но не даёт готового диагноза. Если отметки меняются от запуска к запуску или прибор не удерживает стабильную плоскость, зафиксируйте условия и обратитесь к инструкции либо в сервисный центр.
Контроль вертикали и проверка точки отвеса
Вертикальную плоскость удобно проверять по отвесу: он задаёт ориентир, который не зависит от нанесённой на стену разметки. Закрепите отвес так, чтобы груз свободно висел и не касался стены или пола. Установите нивелир на устойчивом основании напротив шнура, включите вертикальную плоскость и сравните линию с отвесом. Оценивать нужно не совпадение в одной точке, а положение луча вдоль доступной высоты.
Затем можно повернуть прибор вокруг вертикальной оси и повторить наблюдение. Поворот помогает увидеть, меняется ли положение линии относительно отвеса. Сравнивайте полученный результат с допуском конкретной модели и пересчитывайте его на фактическую высоту проверки. Типовая точность ±0,2–0,3 мм/м соответствует примерно ±0,4–0,6 мм на высоте 2 метра, но реальные условия разметки могут затруднить различение таких малых отклонений.
Если отвеса нет, ориентиром может служить ровный дверной косяк, однако это менее надёжная основа: косяк сам может быть установлен с наклоном. Поставьте прибор так, чтобы вертикальный луч проходил рядом с косяком, и проверьте его в нескольких положениях корпуса. Разброс покажет, насколько стабильно ведёт себя плоскость при повороте, но ровность самого косяка этим способом не подтверждается.
Отдельный тест нужен для точки отвеса, если она предусмотрена конструкцией прибора. Поставьте уровень над разметкой на полу, отметьте положение точки и осторожно поверните корпус вокруг вертикальной оси, не сдвигая основание. Если точка заметно уходит, повторите проверку и исключите смещение штатива. Точный допустимый разброс зависит от характеристик модели; универсальный порог в долях миллиметра применять ко всем приборам нельзя.
Отвес даёт независимый ориентир для вертикали, но точность вывода всё равно зависит от установки прибора, высоты проверки и ширины разметки.
Технологические ограничения маятниковых механизмов
В маятниковом нивелире компенсатор помогает установить луч в рабочее положение под действием силы тяжести. Это чувствительный узел: тряска, удар или небрежная перевозка могут повлиять на работу прибора. При этом не всякое изменение отметки означает поломку. Перед проверкой убедитесь, что корпус стоит устойчиво, прибор включён в подходящем режиме, а компенсатор не заблокирован для транспортировки.
У электронных систем компенсации тоже есть ограничения. Сервопривод включает движущиеся части, а датчики и электроника работают в условиях, заданных конструкцией и инструкцией. Нельзя считать электронный механизм автоматически свободным от механического износа или температурного влияния. Сравнивать такие приборы следует по заявленным характеристикам и предусмотренной производителем методике.
Если показания кажутся нестабильными, полезно отделить поведение прибора от условий проверки. Переставьте уровень на устойчивое основание, повторите измерение после стабилизации и сравните результат на той же дистанции. Запишите модель, режим, расстояние и отметки. Такая запись поможет сервису воспроизвести проблему, но сама по себе не устанавливает причину.
Самостоятельная регулировка допустима только в том случае, если производитель предусмотрел её для конкретной модели и описал порядок действий. В противном случае вмешательство в корпус может нарушить заводскую настройку или повредить прибор. Если повторная проверка устойчиво показывает выход за паспортный допуск, разумнее передать уровень в сервис, а не подбирать положение винтов наугад.
Порядок метрологического контроля зависит от статуса конкретного прибора и применимых требований. Нельзя делать вывод об обязательной поверке или её отсутствии только по тому, что уровень используется в быту. Если инструмент нужен для работ, где важны формальные измерительные требования, проверьте документацию производителя и сведения о модели.
Проверять лазерный уровень особенно полезно после удара, падения, перевозки с сильной тряской или длительного хранения. Универсального интервала для всех моделей нет: ориентируйтесь на условия эксплуатации и руководство. Главный критерий прост: измеряйте на известной дистанции, учитывайте, что знак ± задаёт отклонение в каждую сторону, и не ставьте прибору диагноз по одной отметке.
