Муфта расцепления: как инструмент защищает руки от травм
Заклинивание бура в бетоне или арматуре происходит резко. Оснастка останавливается, а двигатель и детали редуктора продолжают вращаться по инерции. Возникающий рывок передаётся на корпус, и оператору приходится удерживать инструмент.
Муфта расцепления ограничивает передачу крутящего момента при перегрузке и снижает риск травмы, но не отменяет рывок и не заменяет правильный хват.
Принцип разрыва кинематической цепи при перегрузке

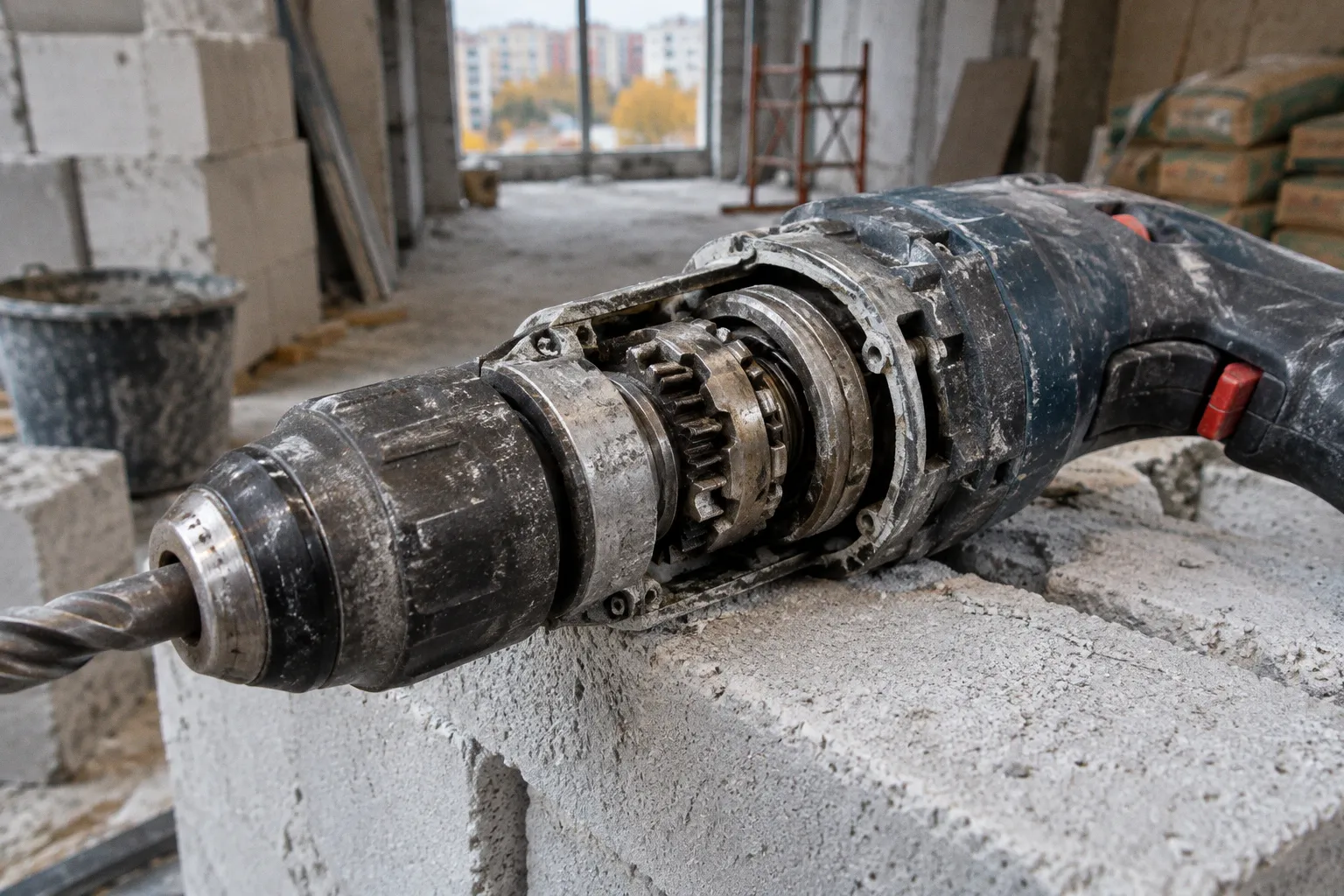

Предохранительная муфта находится между выходным валом редуктора и шпинделем, на который устанавливается оснастка. При штатной работе она передаёт вращение. Её действие становится заметным, когда бур заклинивает и сопротивление на шпинделе резко возрастает.
Ведущая часть муфты связана с редуктором, ведомая передаёт вращение шпинделю. Если нагрузка превышает порог срабатывания, детали муфты проскальзывают или выходят из зацепления. Передача момента на оснастку ограничивается, однако усилие на корпусе может сохраниться: на него влияют инерция вращающихся деталей, конструкция инструмента и положение рук оператора.
Иными словами, муфта не делает заклинивание безвредным. Она уменьшает нагрузку, которую инструмент способен передать дальше, но оператору всё равно нужно быть готовым к рывку и крепко удерживать корпус.
Работа защиты зависит от устройства муфты, заданного порога срабатывания и инерции вращающихся частей. Эти параметры согласуются при проектировании конкретной модели. Поэтому одинаковая на вид муфта в лёгкой ударной дрели и в тяжёлом перфораторе не обязательно рассчитана на одинаковые нагрузки.
Пружинно-кулачковые и фрикционные системы: конструктивные различия
В перфораторах и ударных дрелях применяются разные конструкции предохранительных муфт. Среди распространённых решений — пружинно-кулачковые, шариковые и фрикционные. Они отличаются тем, как передают момент и что происходит при перегрузке.
| Параметр | Пружинно-кулачковая | Фрикционная | Шариковая |
|---|---|---|---|
| Передача момента | Кулачки удерживаются в зацеплении пружиной | Момент передаётся трением между дисками или накладками | Шарики удерживаются в пазах под действием пружины |
| Реакция на перегрузку | Кулачки выходят из зацепления, может быть слышна серия щелчков | Детали проскальзывают относительно друг друга | Шарики выходят из пазов, возможны щелчки |
| Что изнашивается | Кулачки и связанные с ними детали | Фрикционные поверхности | Шарики, пазы и пружина |
| Особенность работы | Срабатывание ощущается отчётливо | Проскальзывание может сопровождаться нагревом | Компактная конструкция требует точной сборки |
В пружинно-кулачковой муфте пружина прижимает одну полумуфту к другой. Пока нагрузка остаётся в рабочем диапазоне, кулачки передают вращение. При превышении порога они выходят из зацепления, и ведомая часть перестаёт следовать за ведущей. В зависимости от конструкции после снижения нагрузки муфта может снова войти в зацепление.
Фрикционная система работает иначе. Момент передаётся за счёт трения между дисками или накладками. При перегрузке они проскальзывают. Длительное проскальзывание нагревает контактные поверхности, поэтому постоянно удерживать курок при заклинившей оснастке нельзя: нужно отпустить его и устранить причину перегрузки.
Шариковая муфта использует пружину и пазы, в которые входят шарики. При повышении нагрузки шарики выходят из пазов, ограничивая передачу момента. Для такой конструкции важны точность изготовления и правильная сборка деталей.
Тип муфты сам по себе не даёт полного представления о защите. Важны также состояние узла, настройка конкретной модели и характер работы. Для владельца практический признак неисправности — изменение привычного поведения инструмента: муфта начинает срабатывать без заметной причины, не срабатывает при заклинивании или издаёт посторонние звуки.
Почему заводская калибровка момента — это стандарт безопасности
В серийном инструменте порог срабатывания обычно задаётся конструкцией и настройкой производителя. Это не регулировка, которую оператору следует менять под каждое отверстие. Значение должно учитывать нормальную нагрузку в работе и ограничивать передачу момента при перегрузке.
Если порог слишком низкий, муфта может срабатывать во время обычного бурения. Если слишком высокий, защита сработает позже, чем предусмотрено конструкцией. Подбор деталей и усилия прижима требует точной сборки; на глаз определить правильную настройку нельзя.
Попытка усилить пружину, установить дополнительные шайбы или заменить детали на неподходящие меняет работу узла. Инструмент может начать срабатывать в штатных режимах или, наоборот, хуже ограничивать нагрузку при заклинивании. Изменение конструкции способно повредить и другие детали редуктора.
Производитель учитывает предполагаемые условия работы при проектировании инструмента. Пользователю остаётся подобрать модель под материал и характер задач, а при неисправности обратиться в сервис. Если муфта срабатывает часто, это повод проверить оснастку, режим работы и состояние инструмента, а не увеличивать усилие её прижима.
Муфта рассчитана на конкретную модель и её рабочие нагрузки. Самостоятельная перенастройка лишает защитный узел предсказуемого поведения.
Чем опасно вмешательство в предохранительный узел
Блокировка или отключение муфты оставляет инструмент без предусмотренного ограничения момента. Если бур остановится, корпус всё ещё может резко дёрнуться, а нагрузка на руки и редуктор возрастёт. Ни муфта, ни прочность корпуса не дают гарантии, что оператор удержит инструмент при любом заклинивании.
К повреждениям могут привести не только вмешательство в муфту, но и работа с неисправным узлом. Возможны травмы кистей и запястий, перегрузка плеча, повреждение зубчатых колёс и подшипников. При длительной перегрузке страдают и другие части инструмента. Точный исход зависит от модели, оснастки, материала и положения оператора.
Особенно опасно заваривать кулачки или фиксировать фрикционные детали, чтобы муфта перестала срабатывать. Если защита включается при бурении, сначала следует остановить инструмент и разобраться в причине. Бур может быть затуплен, перекошен или заклинен в арматуре; возможно, выбран неподходящий режим или муфта уже изношена.
Если оснастка застряла, не пытайтесь высвободить её повторными резкими пусками. Отпустите курок, дождитесь остановки инструмента и действуйте по инструкции производителя. Если после освобождения бура муфта продолжает работать необычно, инструмент нужно проверить в сервисе.
Техника безопасности при работе с мощным буровым инструментом
Предохранительная муфта снижает риск, но не заменяет технику удержания и исправное состояние инструмента. Перед работой стоит проверить оснастку, убедиться, что боковая рукоятка надёжно закреплена, и выбрать положение, в котором корпус можно уверенно контролировать при рывке.
При бурении держите инструмент двумя руками: основную разместите на рукоятке с пусковым курком, вторую — на боковой рукоятке. Устанавливайте боковую рукоятку так, чтобы за неё было удобно держаться и контролировать направление бура. Её положение влияет на устойчивость и хват оператора, но не меняет распределение нагрузки внутри муфты.
Стойте устойчиво и не располагайте лицо на линии возможного движения инструмента. При работе над головой или в неудобном положении риск потерять контроль выше, поэтому для таких задач особенно важны подходящая масса перфоратора и удобный хват. Используйте защитные очки, а при пыльных работах — подходящую защиту органов дыхания. Перчатки должны обеспечивать надёжный хват, не мешать управлению курком и соответствовать условиям работы.
Если муфта срабатывает часто, проверяйте возможные причины последовательно:
1. Осмотрите бур. Изношенная или повреждённая оснастка хуже проходит материал и может чаще заклинивать.
2. Убедитесь, что выбран подходящий режим работы. Режим должен соответствовать инструменту, оснастке и материалу.
3. Проверьте, не перекошен ли бур и не упирается ли он в арматуру или другое препятствие.
4. Обратите внимание на работу муфты. Непривычные щелчки, проскальзывание при обычной нагрузке или отсутствие ожидаемого срабатывания могут указывать на неисправность.
5. Если проблема повторяется, прекратите работу и обратитесь в сервис. Самостоятельная разборка без правильной сборки может изменить порог срабатывания.
При выборе перфоратора учитывают его назначение, массу, мощность, совместимость с оснасткой, удобство хвата и наличие систем снижения вибрации. Полезно также смотреть, насколько просто обслуживать инструмент и доступны ли сервисные центры. Отдельные характеристики, например класс энергоэффективности строительной техники, не являются универсальным стандартным параметром выбора перфоратора. Для этой задачи важнее конструкция и исправность защитного узла, подходящий режим и соответствие инструмента работе.
Защита работает только в исправном инструменте
Муфта расцепления ограничивает передачу крутящего момента, когда оснастка заклинивает или нагрузка резко возрастает. Она уменьшает риск, но не гарантирует, что корпус останется неподвижным и рывок не почувствуется на руках. Поэтому нельзя рассчитывать на один защитный узел вместо надёжного хвата и внимательной работы.
Если муфта срабатывает слишком часто или перестала вести себя предсказуемо, сначала проверьте оснастку и режим. Если причина неясна, доверяйте диагностику сервису. Замена изношенных деталей и корректный подбор инструмента безопаснее, чем блокировка муфты или попытка изменить её заводскую настройку.
