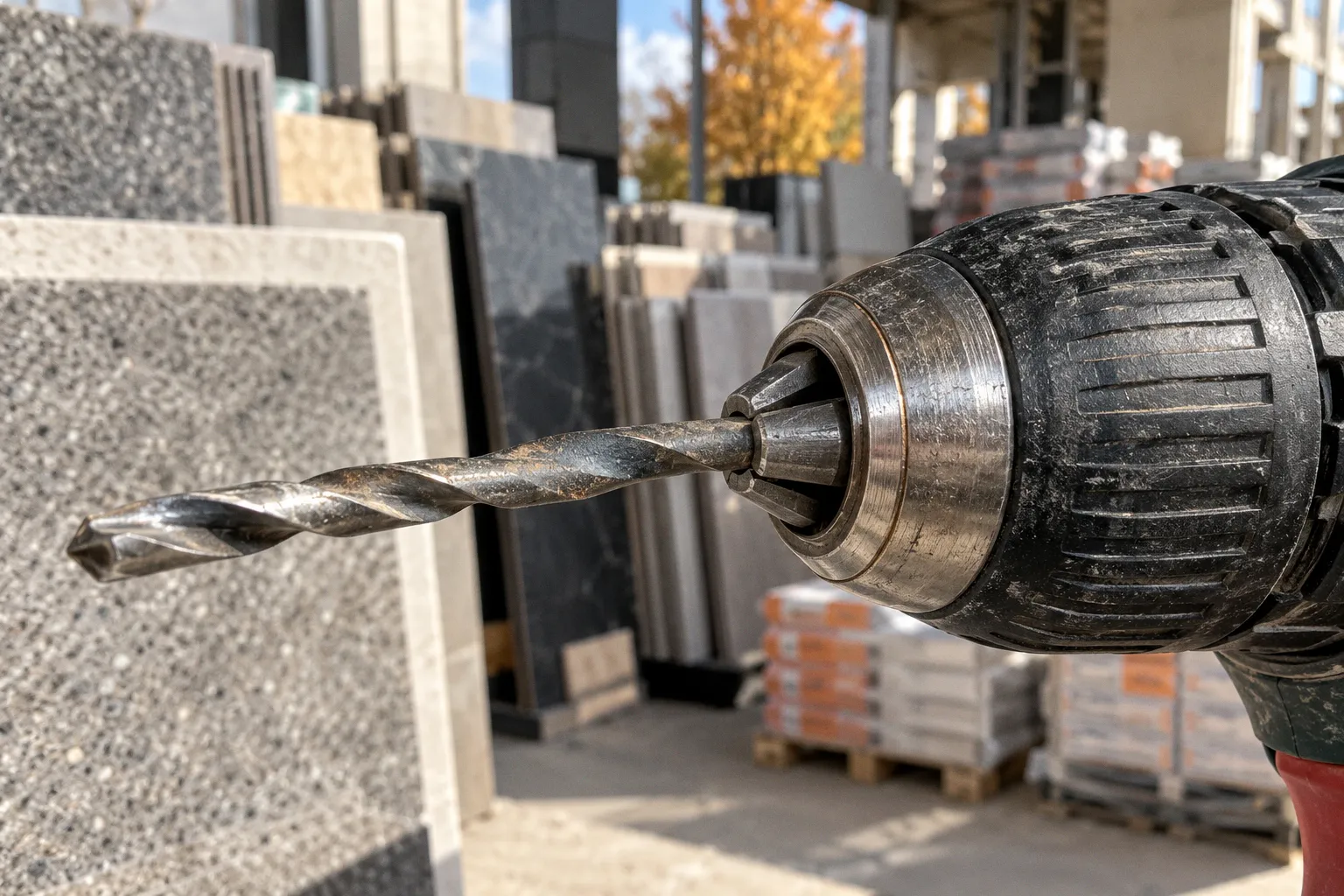

Биение патрона шуруповерта: причины люфта и способы ремонта

Такое радиальное биение означает, что ось оснастки не совпадает с осью вращения шпинделя. Но виноват не всегда сам инструмент. Погнутого сверла или разбитого битодержателя достаточно, чтобы исправный шуруповерт выглядел неисправным.

Поэтому диагностику начинают с оснастки и постепенно переходят к патрону, шпинделю и редуктору. Такой порядок экономит время и помогает не менять детали наугад.

Диагностика: как отличить дефект оснастки от неисправности инструмента

Для первичной проверки зажмите в патроне прямой стержень с цилиндрическим хвостовиком. Подойдет заведомо ровный штифт или сверло, состояние которого не вызывает сомнений. Переходники, удлинители и битодержатели лучше убрать: у каждого есть собственная посадка, и дополнительный стык может добавить биение или скрыть его источник.

Закройте кулачки и осмотрите стержень при выключенном инструменте. Он должен сидеть ровно, без заметного наклона. Затем включите шуруповерт на небольшой скорости и, не касаясь вращающейся оснастки, посмотрите на ее свободный конец. Если стержень описывает круг, выключите инструмент и повторите проверку, повернув его в патроне. Когда максимальное отклонение перемещается вместе со стержнем, вероятнее всего, проблема в оснастке. Если оно остается примерно в одном направлении относительно корпуса, подозрение падает на патрон или шпиндель.

Это качественная проверка, а не точное измерение. Для оценки величины биения используют индикатор часового типа, закрепленный так, чтобы его наконечник касался гладкой поверхности стержня. Измерять удобнее ближе к патрону и затем дальше от него: на длинной оснастке небольшое отклонение у основания становится заметнее на конце. Лазерный указатель может показать движение точки, но не заменяет индикатор, если требуется численное значение.

Сначала исключите оснастку. Проверка через переходник говорит сразу о нескольких соединениях, а не только о патроне.

Сравните результаты с разными заведомо прямыми стержнями. Если один ходит из стороны в сторону, а остальные вращаются ровно, замените его. Если одинаковое отклонение повторяется с несколькими стержнями, проверьте зажим: попала ли стружка между кулачками, не повреждены ли сами кулачки и равномерно ли они сходятся. Иногда достаточно раскрыть их, очистить рабочие поверхности и зажать оснастку заново.

Есть и другой симптом: стержень сидит ровно, но проворачивается под нагрузкой. Это не обязательно то же самое, что биение. Причиной могут быть загрязненные или изношенные кулачки, слабый зажим либо неподходящий режим работы. Наблюдать вращающийся патрон рукой нельзя: проверку проводят только визуально и на малой скорости, убрав руки и свободную одежду от оснастки.

Если биение сохраняется с разными стержнями, а кулачки закрываются неравномерно, вероятна неисправность патрона. Если же заметно перемещается сам шпиндель или люфт чувствуется при покачивании патрона поперек оси, нужно проверять опоры шпинделя и детали редуктора. Для такой диагностики корпус вскрывают по инструкции к конкретной модели. Устройство и порядок разборки у разных шуруповертов отличаются.

Механика люфта: износ кулачков, подшипников и вала редуктора

У радиального биения есть несколько возможных источников, и внешние признаки у них часто похожи. Сильнее всего на результат влияет место, где возникает люфт.

Кулачковый механизм. Три кулачка перемещаются внутри патрона и сходятся вокруг хвостовика. Если на их рабочих поверхностях есть грязь, заусенцы или выработка, оснастка зажимается не по центру. Характерный признак: один кулачок выступает или касается хвостовика раньше остальных, а при повторном зажиме положение стержня меняется. Очистка может помочь при загрязнении, но стертые или поврежденные кулачки обычно означают, что патрон пора заменить.

Подшипник или втулка шпинделя. Эти детали поддерживают вал и удерживают его в заданном положении. При выработке вал получает возможность смещаться поперек оси. Проверить это можно на разобранном инструменте, аккуратно покачав шпиндель и осмотрев его опоры. Точный способ зависит от конструкции: в одних моделях установлены подшипники, в других могут быть втулки. Если люфт заметен уже на валу без патрона, замена одного патрона проблему не решит.

Вал и редуктор. Вал может погнуться после сильного удара, падения инструмента или чрезмерной боковой нагрузки. В этом случае вращение остается неровным и без установленного патрона. Самостоятельно править вал не стоит: даже небольшое отклонение способно повредить опоры и новые детали. В зависимости от модели меняют отдельный элемент или редукторный узел в сборе.

При разборке не следует сразу считать любую подвижность в механизме дефектом. Редуктор может иметь конструктивные особенности, а величина допустимого люфта зависит от модели. Сравнивать ее с универсальным порогом без сервисной документации рискованно. Если определить источник не удается, полезнее свериться со схемой инструмента и рекомендациями производителя, чем принимать решение по одному ощущению.

Влияние монтажа: почему перетяжка винта провоцирует перекос

Во многих шуруповертах патрон установлен на резьбовой части шпинделя и дополнительно удерживается центральным винтом с левой резьбой. Направление важно: такой винт обычно отворачивают по часовой стрелке, а затягивают против нее. Перед работой всё равно проверьте инструкцию к своей модели: способы крепления и расположение фиксаторов могут различаться.

Биение после замены патрона иногда появляется не из-за нового узла, а из-за грязи на посадочной поверхности, поврежденной резьбы или неплотной посадки. Если на торце шпинделя осталась стружка или засохший фиксатор, патрон прилегает неровно. При затягивании перекос закрепляется, и новая деталь вращается с отклонением. Поэтому перед монтажом резьбу и сопрягаемые поверхности очищают, осматривают и устанавливают патрон без перекоса.

С усилием важно не импровизировать. Универсального угла доворачивания или момента затяжки для всех шуруповертов нет: они зависят от конструкции и указаний производителя. Способ монтажа и затяжки центрального винта следует сверять с документацией конкретной модели. Если для соединения предусмотрен фиксатор резьбы, применяют совместимый состав и используют его согласно инструкции. Избыточное усилие не исправляет плохую посадку и может осложнить следующий демонтаж.

Если после монтажа патрон бьет, сначала проверьте его посадку, чистоту резьбы и состояние шпинделя. Усиленная затяжка не выровняет перекошенное соединение.

Технология замены патрона: работа с левой резьбой и фиксаторами

Замена уместна, если кулачки изношены, гильза повреждена или загрязнение не удается удалить. Перед началом найдите инструкцию именно к своему инструменту и подходящий патрон: должны совпадать способ крепления, резьба и допустимый диапазон зажима.

Общий порядок выглядит так:

1. Снимите аккумулятор. Сетевой инструмент отключите от розетки. Убедитесь, что пусковая кнопка не может случайно включить двигатель.

2. Разведите кулачки и осмотрите углубление внутри патрона. В моделях с центральным стопорным винтом его отворачивают по часовой стрелке, помня о левой резьбе. Если винт удерживается фиксатором, не пытайтесь компенсировать сопротивление чрезмерным усилием: порядок демонтажа может предусматривать специальный способ освобождения соединения.

3. После снятия винта патрон обычно отворачивают со шпинделя против часовой стрелки. Для удержания в патроне можно зажать подходящий шестигранный ключ и использовать его как рычаг, если такой способ допускает конструкция. Не зажимайте корпус шуруповерта в тисках и не нагружайте тонкие пластиковые детали.

4. Если патрон не поддается, остановитесь и уточните способ фиксации в документации. Удар по корпусу через неподходящий инструмент может повредить редуктор, шпиндель или корпус патрона.

5. Очистите резьбу и посадочные поверхности, не повреждая их. Проверьте, нет ли сколов, заусенцев и следов перекоса. Поврежденная резьба требует ремонта, а не более сильной затяжки.

6. Установите совместимый патрон и закрепите его в соответствии с инструкцией производителя. Если центральный винт или соединение предусматривает фиксатор, используйте его только в указанном месте и количестве.

Названия брендов сами по себе не подсказывают, как именно разбирать инструмент: даже внутри одной линейки конструкция может различаться. Если патрон не удается снять обычным способом, сначала сверьтесь со схемой конкретной модели. Особенно осторожно обращайтесь с ударными шуруповертами: ударный режим и попытка сорвать прикипевшую резьбу случайным инструментом могут передать нагрузку на редуктор.

После установки проверьте патрон без нагрузки. Зажмите прямой стержень, запустите инструмент на небольшой скорости и снова оцените вращение. Если биение осталось, не переходите сразу к полной нагрузке: проверьте правильность посадки, затем шпиндель и его опоры. Новый патрон не способен исправить погнутый вал.

Профилактика: очистка механизма и контроль зажимного усилия

Пыль и стружка попадают между кулачками и мешают им сходиться равномерно. После работы очистите внешнюю часть патрона и удалите доступные загрязнения. Если нужно раскрыть кулачки для очистки, делайте это при снятом аккумуляторе. Не заливайте механизм растворителем без указания производителя: жидкость может вымыть смазку из узла или повредить детали.

Оснастку тоже стоит осматривать до установки. Изогнутое сверло, разбитый битодержатель и изношенная бита способны создать впечатление, что люфтит патрон. При сомнении сравните оснастку с прямым заведомо исправным стержнем. Если отклонение следует за конкретной насадкой, замените её, а не разбирайте инструмент.

Зажимайте хвостовик так, чтобы он сидел ровно и надежно, но не пытайтесь компенсировать плохую посадку всё большим усилием. У быстрозажимного патрона особенно важно не оставлять стружку между кулачками и не зажимать оснастку под углом. Для патронов с ключом используйте предназначенный для них ключ, а не случайный рычаг.

Биение патрона шуруповерта может начинаться с погнутого сверла, загрязненных кулачков или изношенной опоры шпинделя. Проверка прямой оснасткой отделяет простую проблему от неисправности инструмента. Если источник в патроне, часто помогает очистка или замена; если люфтит сам шпиндель, понадобится диагностика редуктора. Главное в ремонте здесь не сила затяжки, а точное понимание того, где нарушена ось вращения.
