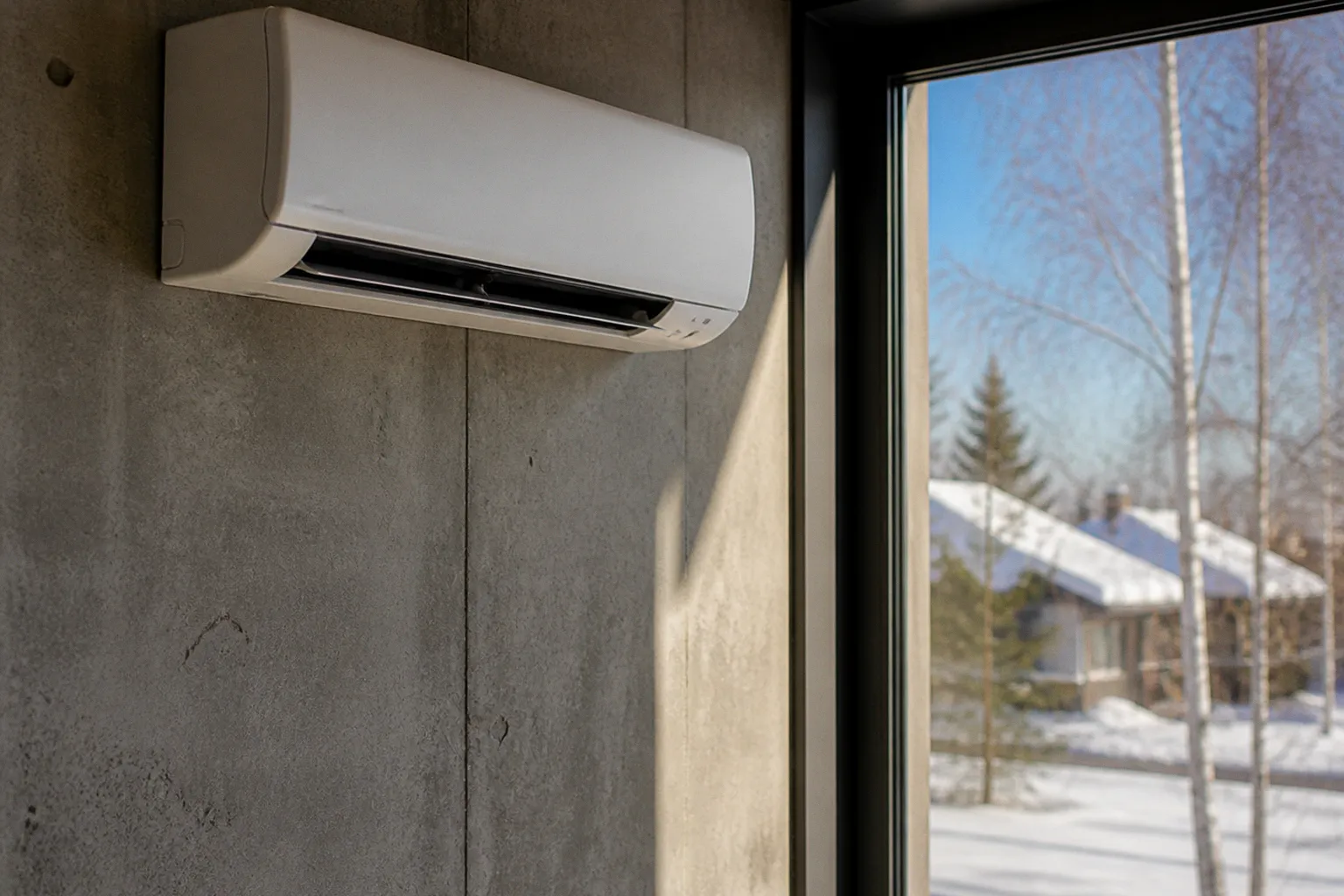

Отопление воздух-воздух: что это такое и как оно работает

Основные элементы — наружный блок теплового насоса, внутренние блоки, компрессор, теплообменники и контур с хладагентом.

При положительной температуре воздуха номинальный COP таких систем обычно находится в диапазоне 3,0–5,0. Это означает, что при затрате 1 кВт электроэнергии установка вырабатывает от 3 до 5 кВт тепловой мощности. При снижении температуры до −20 °C показатель уменьшается примерно до 2,0–2,5. Электроэнергия по-прежнему преобразуется в тепло эффективнее, чем в обычном конвекторе, но разрыв уже не такой значительный.

Для частного дома это не универсальная замена любой отопительной системе. Технология подходит, когда требуется быстро прогревать воздух, исключить водяные трубы и получить отопление с возможностью летнего охлаждения. Ограничения связаны с распределением теплого воздуха, зависимостью от электроснабжения и снижением эффективности на морозе.

Принцип работы отопления воздух-воздух

Система использует обратный холодильный цикл. По этому же физическому принципу работает кондиционер, но в режиме отопления направление движения хладагента меняется.

В наружном блоке хладагент поглощает тепловую энергию из уличного воздуха. Даже при отрицательной температуре в воздухе остается тепло. Его количество уменьшается по мере похолодания, но не исчезает полностью.

Последовательность процесса выглядит так:

1. Испаритель наружного блока отбирает тепло уличного воздуха. Хладагент переходит в газообразное состояние.

2. Компрессор сжимает газ. Давление и температура хладагента повышаются.

3. Четырехходовой клапан направляет горячий хладагент во внутренний блок.

4. Теплообменник внутреннего блока передает энергию воздуху помещения.

5. Охлажденный хладагент возвращается в наружный блок и проходит цикл повторно.

Во внутреннем блоке работает вентилятор. Он прогоняет комнатный воздух через теплообменник и возвращает его в помещение уже нагретым. Водяного теплоносителя здесь нет. Поэтому отсутствуют котел, насос циркуляции, расширительный бак, радиаторы и трубы отопления.

В режиме охлаждения цикл меняется на обратный. Внутренний блок забирает тепло из комнаты, а наружный сбрасывает его на улицу. Одна и та же система закрывает две задачи: отопление зимой и кондиционирование летом.

Воздух-воздух — это не электрический обогреватель в обычном смысле. Он не создает все тепло из электроэнергии, а переносит его с улицы в помещение.

Ключевой узел системы — компрессор. В инверторном оборудовании он изменяет производительность в зависимости от текущей нагрузки. После выхода на заданную температуру система не работает постоянно на максимальной мощности, а снижает частоту вращения и поддерживает режим. Это уменьшает количество резких пусков и позволяет точнее регулировать теплоподачу.

Но инвертор не отменяет физику процесса. При похолодании наружного воздуха требуется больший перепад температур между источником и помещением. Компрессор работает с более высокой нагрузкой. COP снижается.

Что означает COP и почему он меняется

COP — это отношение выработанной тепловой мощности к потребленной электрической мощности:

COP = тепловая мощность / электрическая мощность.

Если установка выдала 4 кВт тепла и потребила 1 кВт электроэнергии, ее COP равен 4. Если тепловая мощность составила 2,5 кВт при том же потреблении, COP равен 2,5.

Для отопления воздух-воздух показатель не является постоянным. В технических характеристиках обычно приводят номинальное значение для конкретной наружной температуры и заданного режима. Сравнивать COP разных моделей без одинаковых условий некорректно.

На значение влияют:

• температура наружного воздуха;
• влажность и наличие инея на теплообменнике;
• заданная температура в помещении;
• скорость вентилятора;
• частота работы компрессора;
• состояние фильтров и теплообменников;
• продолжительность цикла оттайки;
• правильность подбора мощности наружного и внутренних блоков.

При температуре от +7 до +15 °C номинальный COP тепловых насосов воздух-воздух обычно составляет 3,0–5,0. При снижении температуры до −20 °C он уменьшается до 2,0–2,5. В реальной эксплуатации итоговое значение за сезон будет зависеть от климата и продолжительности работы в разных температурных диапазонах.

Для сравнения с прямым электрическим нагревом:

В таблице указана тепловая производительность теплового насоса по данным диапазона COP. Это не означает, что любая бытовая модель будет сохранять одинаковую мощность во всех режимах.

Расход электроэнергии нельзя определить только по площади дома. Нужны теплопотери ограждающих конструкций, климатический регион, режим эксплуатации, инфильтрация воздуха, площадь остекления и требуемая температура внутри. Для здания с плохим утеплением преимущество высокого COP не компенсирует постоянный большой тепловой дефицит.

Расчет начинается с тепловой нагрузки помещения. Затем подбирают наружный блок и распределяют воздушную мощность между комнатами. Номинальная производительность по каталогу не заменяет расчетную характеристику при отрицательной температуре.

Работа зимой: оттайка, мороз и зимнее исполнение

Обычный кондиционер и зимний инверторный тепловой насос — не одно и то же оборудование.

При работе на отопление наружный теплообменник охлаждается. Если температура его поверхности оказывается ниже точки росы, на нем образуется иней. Слой льда ухудшает теплообмен и уменьшает расход воздуха. Система запускает цикл оттайки: на короткое время меняет направление движения хладагента и прогревает наружный теплообменник.

Оттайка является штатным процессом. Она не означает неисправность. В этот момент внутренняя теплоподача может временно снижаться или прекращаться. Частота оттайки зависит от температуры, влажности, скорости обдува и конструкции наружного блока.

Зимние инверторные модели рассчитаны на работу при более низких температурах. Для этого применяют:

• подогрев картера компрессора;
• подогрев поддона наружного блока;
• алгоритмы управления оттайкой;
• регулирование производительности компрессора;
• защиту от работы в недопустимых режимах;
• конструкцию, рассчитанную на отвод талой воды.

Специализированные системы сохраняют работоспособность на обогрев при морозах примерно до −25…−30 °C. Конкретный предел зависит от модели и условий монтажа. Само наличие инвертора еще не означает, что оборудование предназначено для такого диапазона.

Нельзя переносить характеристики зимнего теплового насоса на любой бытовой кондиционер. Оборудование без соответствующего исполнения может быть ограничено работой на обогрев при умеренном минусе. При более низкой температуре растет нагрузка на компрессор, ухудшается возврат масла, учащается обмерзание теплообменника и снижается тепловая мощность.

Температура отключения — только один параметр. При проектировании отопления воздух-воздух также смотрят на:

• тепловую мощность при расчетной наружной температуре;
• рабочий диапазон компрессора;
• максимальный ток;
• производительность вентилятора;
• алгоритм оттайки;
• наличие подогрева поддона;
• фактическую воздушную производительность;
• уровень шума;
• требования к отводу конденсата.

Наружный блок нельзя устанавливать так, чтобы талая вода замерзала на проходе, фасаде или нижней части оборудования. В мороз под блоком формируется ледяная масса. Дренаж должен быть рассчитан на зимний режим. Если поддон оснащен подогревом, его подключение и защита должны соответствовать проекту электроснабжения.

Отдельная проблема — падение мощности при морозе. В паспорте может быть указана номинальная производительность, но при −20 °C фактическая тепловая отдача будет другой. Для отопления частного дома нужен график зависимости мощности от температуры, а не одно значение в рекламной строке.

Отопление воздух-воздух для частного дома: схема размещения

Система передает тепло воздушным потоком. Это определяет требования к планировке.

Один внутренний блок прогревает прежде всего помещение, в котором установлен. Теплый воздух может проходить в соседние комнаты через открытые дверные проемы, но такой способ не обеспечивает равномерный режим во всем доме. Перегородки, закрытые двери, лестничные клетки и разная инсоляция изменяют фактическое распределение тепла.

Для частного дома используют несколько схем.

Один наружный и один внутренний блок

Подходит для студии, небольшой квартиры, мастерской или дома с открытой планировкой. Воздушный поток распределяется без сложных переходов. Регулирование простое.

Ограничение очевидно: отдельные комнаты с закрытыми дверями остаются вне зоны эффективного обогрева.

Мультисплит-система

Один наружный блок соединяется с несколькими внутренними. Блоки можно установить в разных помещениях. Это уменьшает количество наружного оборудования на фасаде.

Мультисплит требует согласования общей производительности, длины трасс, перепадов высот и режимов работы. При неисправности наружного блока прекращают работу все подключенные внутренние блоки. Это отличается от схемы с независимыми наружными агрегатами.

Канальная система

Наружный блок соединяется с канальным внутренним блоком. Воздух распределяется по помещениям через воздуховоды и решетки.

Схема позволяет скрыть оборудование и организовать более равномерную подачу тепла. Но требуется место для внутреннего блока, воздуховодов, теплоизоляции и ревизионного доступа. Потолочная высота уменьшается. Возникают дополнительные аэродинамические сопротивления и требования к балансировке системы.

Несколько независимых сплит-систем

Каждая зона получает свой наружный и внутренний блок. Система более гибкая по управлению и сохраняет частичную работоспособность при отказе одного агрегата.

Недостаток — больше оборудования на фасаде, трасс и точек обслуживания. Архитектурную часть фасада нужно согласовать с инженерной схемой до начала отделочных работ.

При выборе конфигурации нельзя исходить только из количества квадратных метров. Площадь дает предварительную оценку. Тепловой баланс формируется по помещениям.

Схема расчета выглядит так:

1. Определяют теплопотери каждого помещения.

2. Назначают расчетную наружную температуру для региона.

3. Проверяют тепловую мощность оборудования в этой точке.

4. Определяют, куда будет направлен основной воздушный поток.

5. Проверяют работу при закрытых межкомнатных дверях.

6. Размещают блоки так, чтобы струя не била постоянно в рабочую или спальную зону.

7. Предусматривают электропитание, трассы, дренаж и доступ для обслуживания.

8. Определяют резервный источник тепла для экстремальных условий или аварийного режима.

Последний пункт часто исключают из проекта. Это ошибка. Если дом зависит от одной электрической системы, отказ оборудования или длительное отключение электроэнергии прекращает отопление. В отличие от водяной системы с теплоносителем, трубам воздух-воздух не угрожает замерзание. Но температура помещений все равно начнет снижаться.

Воздух-воздух против водяного отопления

Главное конструктивное отличие — теплоноситель. В системе воздух-воздух тепло перемещается непосредственно воздушным потоком. В водяной системе котел или тепловой насос нагревает воду, после чего она циркулирует по трубам и передает тепло радиаторам или теплому полу.

Отсутствие труб сокращает объем монтажных работ. Не нужно штробить стены под радиаторные магистрали, устанавливать коллекторы и проверять герметичность водяного контура. Это особенно удобно при реконструкции готового здания, где устройство теплого пола потребовало бы вскрытия перекрытий.

Есть и обратная сторона. Радиатор или теплый пол передает тепло поверхностям и формирует более стабильный температурный режим. Система воздух-воздух сначала нагревает воздух. При открывании двери или работе вентиляции тепловой баланс меняется быстрее.

Для дома с большим количеством отдельных комнат водяное отопление часто проще распределить по зонам. Для открытой планировки, небольшого здания или объекта с высокой потребностью в летнем охлаждении воздух-воздух может быть рациональнее.

Технологии нельзя сравнивать только по стоимости оборудования. Нужно сопоставлять полный состав системы:

• источник тепла;
• внутренние приборы;
• трубопроводы или фреоновые трассы;
• электроснабжение;
• автоматику;
• дренаж;
• вентиляцию;
• резервный нагрев;
• сервисный доступ;
• стоимость восстановительных работ после монтажа.

Воздушный тепловой насос не является прямой заменой котлу по всем функциям. Он закрывает отопление воздуха. Другие инженерные задачи требуют отдельных решений.

Отсутствие радиаторов сокращает монтаж, но не устраняет проектирование. Тепло нужно не только произвести, но и доставить в каждую расчетную зону.

Вентиляция и качество воздуха

Отопление воздух-воздух не заменяет вентиляцию. Внутренний блок гоняет в основном рециркуляционный воздух помещения. Он перемешивает и нагревает воздух, но не обеспечивает нормативный приток наружного воздуха сам по себе.

Если в доме установлена герметичная оболочка, нужен отдельный расчет воздухообмена. Возможны естественная вентиляция, приточные установки, механическая вытяжка или приточно-вытяжная система с рекуперацией. Тепловой насос и вентиляция должны работать согласованно.

Приток холодного воздуха увеличивает нагрузку на отопление. При рекуперации часть тепла удаляемого воздуха возвращается в приточный поток. Это снижает теплопотери вентиляции, но не превращает внутренний блок в вентиляционную установку.

Фильтры внутреннего блока задерживают часть пыли. Их сопротивление растет по мере загрязнения. Снижается расход воздуха, ухудшается теплообмен, меняется акустический режим. Обслуживание фильтров входит в нормальную эксплуатацию, а не относится к внеплановому ремонту.

Нельзя закрывать внутренний блок мебелью, шторами или декоративными панелями без расчетного решения. Нарушается возврат воздуха и направление струи. В результате автоматика фиксирует некорректную температуру около блока, а дальняя часть помещения получает меньше тепла.

При канальной схеме требуется балансировка ветвей. Воздух идет по пути наименьшего сопротивления. Если не установить регулирующие элементы и не настроить расход, ближняя решетка будет перегрета по сравнению с дальней.

Что система не может делать

Есть несколько ограничений, которые часто скрываются за общим названием теплового насоса.

Нет нагрева горячей воды

Система воздух-воздух нагревает воздух в помещениях. Она не предназначена для производства горячей воды для душа, кухни или отопительного контура.

Для ГВС нужен отдельный водонагреватель, бойлер косвенного нагрева с совместимым источником тепла или тепловой насос другого типа — например, воздух-вода. Нельзя подключить обычный внутренний блок к бойлеру и получить водяной контур без изменения принципа работы оборудования.

Нет работы без электричества

Компрессор, вентиляторы, автоматика, подогрев картера и подогрев поддона требуют электропитания. При отключении электричества отопление прекращается.

Преимущество состоит в отсутствии воды в трубах. Размораживать отопительный контур после остановки не придется. Но для сохранения температуры при аварии нужен резерв: электрический генератор, аккумуляторная система с инвертором или отдельный источник тепла.

Нет одинакового COP во всем диапазоне

COP 4 при плюсовой температуре нельзя переносить на мороз. При −20 °C типичный диапазон снижается до 2,0–2,5. Кроме того, часть энергии уходит на оттайку и вспомогательные компоненты.

Сезонную эффективность оценивают по режиму работы за весь отопительный период. Одно паспортное число описывает только заданную точку.

Нет гарантии равномерного отопления при любом монтаже

Теплый воздух может скапливаться под потолком. Неправильное направление жалюзи создает перегретую зону рядом с блоком и холодную зону в дальнем углу. Вытяжная вентиляция, открытые лестницы и высокие помещения дополнительно усложняют распределение.

Проблема решается не увеличением мощности вслепую, а корректировкой схемы: добавлением внутренних блоков, изменением направления струи, применением канального распределения или установкой потолочных вентиляторов в подходящих помещениях.

Типовые ошибки при выборе и монтаже

Выбор по площади без теплотехнического расчета

Маркировка оборудования и ориентировочная площадь применения не показывают реальную работу при морозе. Дом с утепленными стенами и дом с большими витражами не имеют одинаковой нагрузки при одной площади.

Нужны теплопотери по помещениям и мощность оборудования в расчетной температурной точке.

Покупка обычного кондиционера для постоянного зимнего отопления

Охлаждение летом не означает полноценную эксплуатацию на отопление при сильном морозе. У модели должен быть предусмотрен соответствующий зимний диапазон, подогрев компрессора, защита поддона и алгоритмы оттайки.

Игнорирование дренажа наружного блока

При оттайке образуется вода. В мороз она замерзает. Если не предусмотреть ее отвод, лед повреждает конструкцию, перекрывает воздухозабор или создает опасную зону под блоком.

Недооценка электроснабжения

Нужно проверить выделенную мощность, сечение кабеля, автомат защиты, устройство защитного отключения и пусковые режимы. Инвертор уменьшает количество жестких пусков, но не отменяет расчет потребляемого тока.

Размещение внутреннего блока только по интерьеру

Блок нельзя выбирать исключительно по месту, где он визуально меньше мешает. Струя должна попадать в расчетную зону, а воздух — возвращаться к блоку без препятствий. Иначе паспортная мощность не реализуется в помещении.

Отсутствие резервного отопления

Для постоянного проживания резервный источник снижает последствия отказа или экстремального мороза. Это может быть электрический конвектор, каминная печь, котел или другая система, выбранная под объект. Резерв не обязан покрывать весь расчетный режим, но должен обеспечивать контролируемое снижение температуры и защиту здания.

Попытка использовать систему для ГВС

Тепловой насос воздух-воздух не нагревает воду. Для горячего водоснабжения проектируют отдельное оборудование. Смешение этих задач приводит к некорректной спецификации и переделкам.

Когда система оправдана

Отопление воздух-воздух рационально в нескольких случаях:

• дом имеет открытую планировку;
• требуется одновременно отопление и кондиционирование;
• монтаж начинается в уже построенном здании;
• нежелательно прокладывать водяные трубы;
• регион не требует длительной работы при экстремально низких температурах;
• есть стабильное электроснабжение;
• предусмотрен резервный режим;
• помещения можно разделить на понятные климатические зоны.

Для частного дома с большим количеством изолированных комнат, постоянной потребностью в ГВС и высокой нагрузкой на отопление потребуется комбинированная схема. Воздух-воздух может работать как основной источник в части помещений, как межсезонный источник или как система охлаждения при наличии другого отопления.

Подбор выполняют в такой последовательности:

1. Определяют теплопотери здания.

2. Назначают расчетную наружную температуру.

3. Сопоставляют нагрузку с фактической мощностью оборудования при морозе.

4. Выбирают количество внутренних блоков и зоны их работы.

5. Проверяют трассы, дренаж и место наружных блоков.

6. Рассчитывают электропитание и защитную аппаратуру.

7. Проектируют вентиляцию отдельно.

8. Предусматривают ГВС отдельной системой.

9. Назначают резервный источник тепла.

10. После монтажа проверяют фактические режимы, оттайку, шум, расход воздуха и равномерность прогрева.

Система отопления воздух-воздух дает высокий коэффициент преобразования при умеренной наружной температуре. На уровне +7…+15 °C COP может составлять 3,0–5,0. При −20 °C показатель снижается до 2,0–2,5. Зимние модели способны работать примерно до −25…−30 °C, но их мощность и эффективность нужно проверять именно для расчетного мороза.

Главное техническое преимущество — отсутствие водяного контура и риска его разморозки. Главное ограничение — зависимость от воздушного распределения и электроснабжения. Поэтому результат определяется не названием технологии, а расчетом теплопотерь, правильным размещением блоков, зимним исполнением и наличием резервного сценария.
