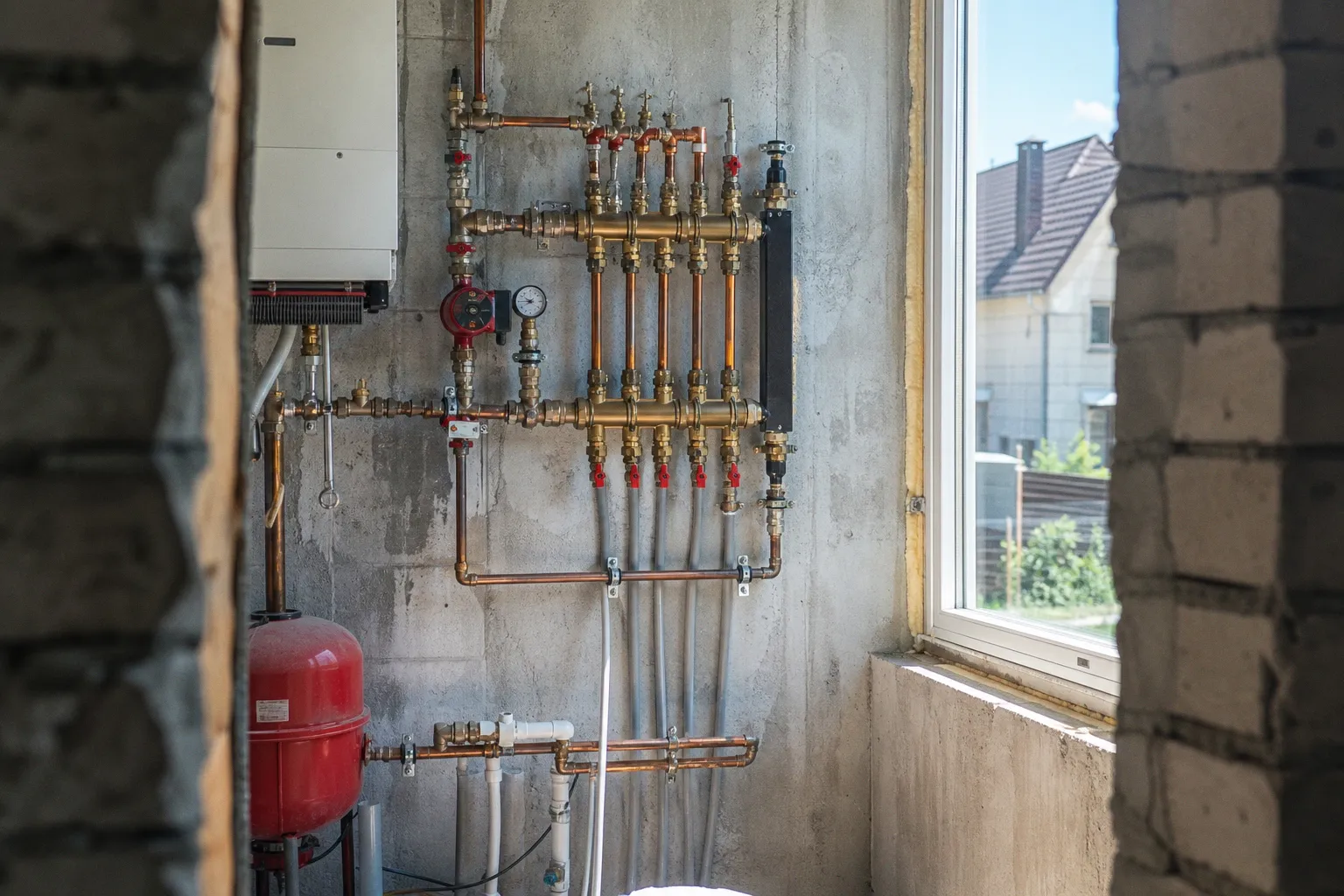

Устройство частной системы отопления: пошаговый разбор схем

В итоге хозяин крутит термоголовки, меняет насос на более мощный и ругает радиаторы — хотя ошибка сидит в самой схеме разводки.

Важно понимать: частная система отопления — это не просто котёл, трубы и батареи. Это замкнутый гидравлический контур, в котором все элементы должны работать согласованно. Котёл передаёт тепло воде или другому теплоносителю, насос создаёт движение, трубы доставляют тепло к приборам, радиаторы отдают его помещению, а расширительный бак принимает избыточный объём жидкости при нагреве. Если хотя бы один элемент подобран «примерно», система либо шумит, либо завоздушивается, либо требует постоянной ручной настройки.

Я не раз видел дома, где на отоплении старались сэкономить именно на этапе схемы: «Сделаем одну трубу по кругу, там ничего сложного». А через сезон хозяева уже вскрывают короб из гипсокартона, чтобы переделать участок, который изначально можно было собрать нормально. Разберём, как устроены частные системы отопления, в каком порядке принимать решения и где обычно прячутся неприятные сюрпризы.

Из чего состоит система отопления дома и как она работает

Принцип работы отопления в частном доме довольно понятен, если не усложнять его лишними терминами. Котёл нагревает теплоноситель. Тот движется по подающей линии к радиаторам, конвекторам или контурам тёплого пола, отдаёт часть тепла и по обратной линии возвращается обратно к котлу.

Но за этой простой последовательностью стоит несколько обязательных узлов:

• котёл — газовый, электрический, твердотопливный или другой, соответствующий доступному виду топлива и рассчитанным теплопотерям дома;
• радиаторы, внутрипольные конвекторы или тёплый пол — приборы, которые непосредственно передают тепло в комнаты;
• трубопроводы — подающая и обратная линии, магистрали, ответвления к приборам;
• циркуляционный насос — в современных домах он обычно обеспечивает стабильное движение теплоносителя;
• расширительный бак — компенсирует расширение воды при нагреве;
• группа безопасности — включает манометр, предохранительный клапан и автоматический воздухоотводчик;
• запорная и регулирующая арматура — краны, термостатические клапаны, балансировочные вентили, сливные точки;
• воздухоотводчики и фильтр — помогают убрать воздух и защитить насос с котлом от мусора, который неизбежно остаётся после монтажа.

На практике это значит, что отопление нельзя рассматривать по частям. Бессмысленно выбирать дорогой радиатор, не понимая, какой расход через него пройдёт. Так же странно покупать насос «с запасом», не разобравшись с сопротивлением труб и арматуры: слишком быстрый поток не делает дом теплее, зато добавляет шум и усложняет настройку.

Хорошее отопление незаметно: в комнатах одинаково тепло, трубы не гудят, а котёл не приходится ежедневно «уговаривать» работать правильно.

Естественная циркуляция и насос: где проходит реальная граница

По способу движения теплоносителя системы делятся на гравитационные, с естественной циркуляцией, и принудительные — с циркуляционным насосом.

Естественная циркуляция: простота с очень жёсткими условиями

В гравитационной системе нагретая вода поднимается вверх, потому что становится легче холодной, затем проходит по трубам, остывает в радиаторах и возвращается к котлу. Работать такая схема может без электричества, и в этом её понятное преимущество.

Но за автономность приходится платить ограничениями. Трубы нужны крупнее, уклоны — аккуратнее, котёл желательно располагать ниже радиаторов, а протяжённость контура строго ограничивать. Для однотрубной схемы с естественной циркуляцией разумный предел — 5–6 радиаторов и длина контура до 30 метров. В большом современном доме с двумя этажами, панорамными окнами и десятком помещений такая система быстро превращается в борьбу за последние градусы в дальних комнатах.

Я бы рассматривал естественную циркуляцию только для небольшого дома с простой планировкой, где независимость от сети действительно важнее комфорта регулирования. Причём даже там стоит продумать возможность поставить насос на байпас: при наличии электричества система будет работать спокойнее и предсказуемее.

Принудительная циркуляция: нормальный выбор для современного дома

Насосная система позволяет прокладывать трубы без бесконечной оглядки на уклоны, использовать более компактные диаметры, делать несколько веток, подключать тёплые полы и держать температуру помещений под контролем. Именно поэтому подавляющее большинство новых частных домов отапливаются с принудительной циркуляцией.

Здесь есть распространённая ошибка: поставить насос помощнее «на всякий случай». Обратите внимание, насос подбирают не по площади дома и не по совету соседа, а по требуемому расходу и гидравлическому сопротивлению системы. Если скорость теплоносителя в трубах слишком мала, возрастает риск завоздушивания и неравномерного прогрева. Если слишком велика — появляются гидравлические шумы, свист на клапанах и лишняя нагрузка на арматуру. Рабочим ориентиром обычно считают диапазон 0,4–0,7 м/с.

Закрытая система: давление, бак и безопасность без самодеятельности

Сегодня в частных домах чаще делают закрытые системы отопления с мембранным расширительным баком. В отличие от открытого бака на чердаке, такой узел не контактирует с воздухом, теплоноситель меньше насыщается кислородом, а трубы и радиаторы медленнее корродируют.

Нормальное рабочее давление для закрытой системы в одно- и двухэтажном частном доме — 1,5–2,0 бар. Это не цифра, которую нужно любой ценой увидеть на манометре сразу после заполнения. Давление зависит от конкретной высоты системы, температуры воды и предварительной настройки бака. Но если стрелка постоянно ползёт вниз либо, наоборот, при нагреве уходит к срабатыванию предохранительного клапана, проблему нужно искать не в «капризном котле», а в герметичности, давлении воздуха в баке или неправильном расчёте его объёма.

Почему расширительный бак нельзя брать наугад

Вода при нагреве увеличивается в объёме. Если ей некуда расширяться, давление растёт, а самым слабым местом системы становится предохранительный клапан, резьбовое соединение или теплообменник котла. Мембранный бак как раз забирает этот избыток.

Минимальный объём расширительного бака для закрытой системы — не менее 10% от общего объёма теплоносителя. А вот сам объём теплоносителя заранее не угадывают: он складывается из ёмкости котла, радиаторов, труб, гидрострелки, бойлера косвенного нагрева и прочих узлов, если они включены в контур.

Я видел ситуацию, когда в доме добавили несколько радиаторов и полотенцесушитель, но бак оставили прежним — «он же был с запасом». После запуска клапан начал периодически сбрасывать воду. Хозяин подливал систему, давление снова росло, и круг замыкался. В таких случаях не надо бесконечно подпитывать контур: сначала выясняют, хватает ли баку объёма и правильно ли выставлено давление в его воздушной камере.

Что должно быть предусмотрено до запуска

Перед первым нормальным прогревом системы я всегда прохожу по одному и тому же порядку:

1. Промываю и заполняю контур медленно. Быстро залитая вода часто загоняет воздух в верхние точки и тупиковые участки.

2. Стравливаю воздух с радиаторов и автоматических воздухоотводчиков. Особенно внимательно — на втором этаже, в верхних коллекторах и возле котла.

3. Проверяю давление в холодной системе. Оно должно соответствовать высоте и настройке конкретного контура, а не быть просто «как у знакомых».

4. Осматриваю соединения под давлением. Полипропиленовые стыки, резьбы, американки, радиаторные пробки — всё это лучше увидеть сухим до зашивки коробов.

5. Делаю пробный нагрев и повторно выпускаю воздух. После первого цикла часть пузырьков неизбежно соберётся в верхних точках.

6. Настраиваю радиаторы и насос. Не по принципу «всё открываем на максимум», а так, чтобы ближние приборы не забирали расход у дальних.

Если котёл новый, не стоит автоматически считать, что в него допустимо заливать любой антифриз. Совместимость теплоносителя с конкретной моделью проверяют по документации производителя: иначе можно получить спор по гарантии. Общий порядок действий при отказе в гарантийном ремонте техники хорошо разобран в пошаговом алгоритме защиты прав покупателя, но в отоплении разумнее вообще не создавать повод для такого разговора.

Схема отопления частного дома: какую разводку выбрать

Схема разводки определяет не только стоимость труб. От неё зависит, насколько ровно прогреются помещения, можно ли будет отключить один радиатор без остановки дома и насколько болезненной окажется будущая переделка.

Однотрубная «Ленинградка»: не плохая, а ограниченная

В однотрубной системе все радиаторы подключены последовательно к одной магистрали: теплоноситель проходит через приборы по кругу. Схема известна давно, понятна монтажникам и действительно экономит трубу. Но экономия не означает универсальность.

По мере движения по контуру теплоноситель остывает. Поэтому дальние радиаторы либо делают мощнее, либо корректируют схему, либо получают прохладные комнаты. При принудительной циркуляции на один контур обычно не стоит ставить больше 10–12 радиаторов. Для большой площади дом лучше делить на отдельные ветки, а не пытаться заставить одну кольцевую трубу обслужить всё сразу.

Ключевой узел здесь — байпас. Он позволяет отключить или отрегулировать радиатор, не перекрывая поток по всей магистрали. Диаметр байпаса должен быть на один типоразмер меньше основной трубы. Если сделать наоборот или заузить проход без понимания гидравлики, поток пойдёт не туда, куда вы рассчитывали, а приборы начнут вести себя непредсказуемо.

Двухтрубная тупиковая схема: рабочая классика

В двухтрубной системе к каждому радиатору подходят две линии: подача с горячим теплоносителем и обратка, по которой остывшая вода возвращается к котлу. Радиаторы получают примерно одинаковую температуру на входе, поэтому схема заметно стабильнее однотрубной.

Тупиковой её называют потому, что длина пути до каждого прибора разная: ближайший радиатор имеет короткий гидравлический путь, дальний — длинный. Без настройки ближние приборы могут «съесть» основной расход, а дальние останутся недогретыми.

На практике проблема решается балансировкой. На ближних радиаторах слегка ограничивают расход регулирующей арматурой, чтобы вода не выбирала самый лёгкий маршрут. Делать это лучше после запуска системы, когда уже видно фактическое поведение веток, а не только красивый план на бумаге.

Петля Тихельмана: когда дом вытянутый и радиаторов много

Попутная двухтрубная схема, или петля Тихельмана, устроена так, что суммарная длина пути подачи и обратки для каждого радиатора получается примерно одинаковой. Первый прибор по подаче становится последним по обратке, а последний по подаче — первым по обратке. За счёт этого контуры естественно стремятся к гидравлическому равновесию.

Это не магия и не повод полностью отказаться от регулировки. Просто система изначально создаёт более равные условия для приборов. В протяжённых домах, на длинных этажных ветках или при большом количестве радиаторов это часто удобнее тупиковой схемы.

Есть нюанс, который часто теряют на объекте: диаметр подающей линии по ходу движения теплоносителя уменьшается, а обратной, наоборот, увеличивается. Если смонтировать обе трубы одним диаметром без расчёта только потому, что «так проще закупать», можно потерять смысл самой схемы.

Схема Тихельмана не отменяет расчёт; она лишь даёт системе шанс работать ровнее ещё до первой настройки.

Трубы и диаметры: почему нельзя выбирать по принципу «поставим потолще»

Труба слишком малого диаметра повышает сопротивление и может ограничить расход. Слишком большая — дороже, сложнее прячется в конструкциях, дольше прогревается и иногда создаёт условия для слишком медленного движения воды. Поэтому выбор диаметра — это не вопрос личных симпатий к 20-й или 32-й трубе.

Для полипропилена есть практические ориентиры, которые помогают на этапе предварительной компоновки:

• труба 20 мм подходит для группы до 5 радиаторов при мощности котла до 7 кВт;
• 25 мм — до 8 радиаторов и ориентировочно до 11 кВт;
• 32 мм — до 12 радиаторов при котле до 19 кВт;
• 40 и 50 мм обычно используют на магистральных линиях.

Это именно ориентиры, а не готовый проект. Реальная картина зависит от тепловой нагрузки ветки, длины трассы, количества поворотов, типа арматуры и нужной скорости потока. В доме с холодным тамбуром, большими окнами в пол и тёплым полом расчёт будет совсем не таким, как в компактном одноэтажном доме с одинаковыми комнатами.

Типовые ошибки при прокладке труб

В ремонтах я чаще всего сталкиваюсь не с грубыми авариями, а с мелкими решениями, которые потом дорого исправлять.

• Трубу прячут в стяжку с соединениями. Любое соединение в недоступном месте — потенциальная точка будущего вскрытия пола. Особенно обидно, когда сверху уже лежит керамогранит.
• Магистраль ведут без понимания будущей мебели и дверных проёмов. Потом оказывается, что коллекторный шкаф перекрывает шкаф-купе, а труба мешает установить наличник.
• Не оставляют доступ к фильтру, насосу и воздухоотводчикам. Инженерия должна быть аккуратно скрыта, но не замурована навсегда.
• Штробят несущие конструкции без оценки допустимости. В стене труба выглядит красиво, но конструктив дома важнее эстетики. Иногда правильнее сделать короб или предусмотреть фальшстену.
• Не компенсируют тепловое расширение полимерных труб. Длинная прямая трасса без компенсации со временем может начать работать с неприятными щелчками и тянуть крепления.

Коллекторная лучевая разводка: дорого на старте, спокойно в эксплуатации

Лучевая схема устроена иначе: от центрального коллектора к каждому радиатору идёт отдельная пара труб — подача и обратка. Обычно для этих линий используют цельные отрезки трубы 16×2,0 мм, уложенные в стяжке без соединений в полу.

Главное достоинство такой системы — независимость. Каждый радиатор получает свою ветку, которую можно перекрыть, отрегулировать и обслужить с коллектора. В доме с несколькими спальнями, кабинетами, гардеробными и разным режимом использования помещений это действительно удобно. Не нужно искать, где в стене проходит нужный участок: все регулировки собраны в одном шкафу.

Но лучевая разводка требовательна к планированию. Коллектор должен стоять так, чтобы длины веток были разумными, а сам шкаф оставался доступным после отделки. Трубы нужно уложить до заливки стяжки, защитить в местах пересечений и зафиксировать, чтобы они не всплыли в растворе. После заливки исправить ошибку можно, но это уже история с демонтажом пола.

Такой вариант наиболее дорогой по количеству трубы, коллекторной группе и монтажу. Зато он особенно хорош, когда дом строится с нуля или квартира проходит капитальный ремонт с полной заменой пола. В готовом доме без вскрытия стяжки лучевую систему обычно не пытаются натянуть любой ценой: иногда аккуратная двухтрубная разводка в коробах будет разумнее и честнее по бюджету.

В каком порядке собирать водяное отопление дома своими руками

Слова «своими руками» в отоплении не должны означать «без проекта и без понимания». Часть работ — например, монтаж радиаторов, прокладку подготовленных трасс, установку коллекторного шкафа — аккуратный хозяин способен выполнить сам. Но расчёт теплопотерь, выбор котла, газовую часть, электроподключение и настройку безопасности лучше не превращать в эксперимент.

Рабочая последовательность выглядит так:

1. Сначала оценивают теплопотери дома. Материал стен, утепление, окна, климат, высота потолков, площадь каждого помещения — всё влияет на требуемую мощность приборов. Точный результат без расчёта не появляется.

2. Определяют источники тепла и потребители. Будут ли только радиаторы, радиаторы с тёплым полом, нужен ли бойлер косвенного нагрева, есть ли отдельные контуры для гаража или второго этажа.

3. Выбирают схему разводки. Не по популярности в роликах, а по планировке, длине веток, числу приборов и стадии ремонта.

4. Рассчитывают диаметры, насос и арматуру. Здесь учитывают расход, длину трасс и стремление удержать скорость теплоносителя в нормальном диапазоне.

5. Размечают трассы до отделки. Особенно места прохода через стены, коллекторные шкафы, зоны будущих кухонь, встроенной мебели и дверей.

6. Монтируют, опрессовывают и только потом закрывают конструкции. Не наоборот. Штукатурка, стяжка и плитка не должны становиться способом спрятать непроверенную систему.

7. Запускают и балансируют. Первые дни работы показывают то, чего не видно на схеме: где собирается воздух, какие комнаты перегреваются, хватает ли расхода на дальних приборах.

Устройство отопления в частном доме — это тот случай, когда аккуратная логика экономит больше, чем попытка сберечь несколько метров трубы. Начинайте не с покупки котла и не с выбора красивых радиаторов. Начинайте с теплопотерь, планировки и схемы движения воды.

Тогда давление будет держаться в рабочем диапазоне, насос не станет гудеть по ночам, а дальняя спальня не превратится в комнату, куда зимой заходят только за тёплым пледом.
