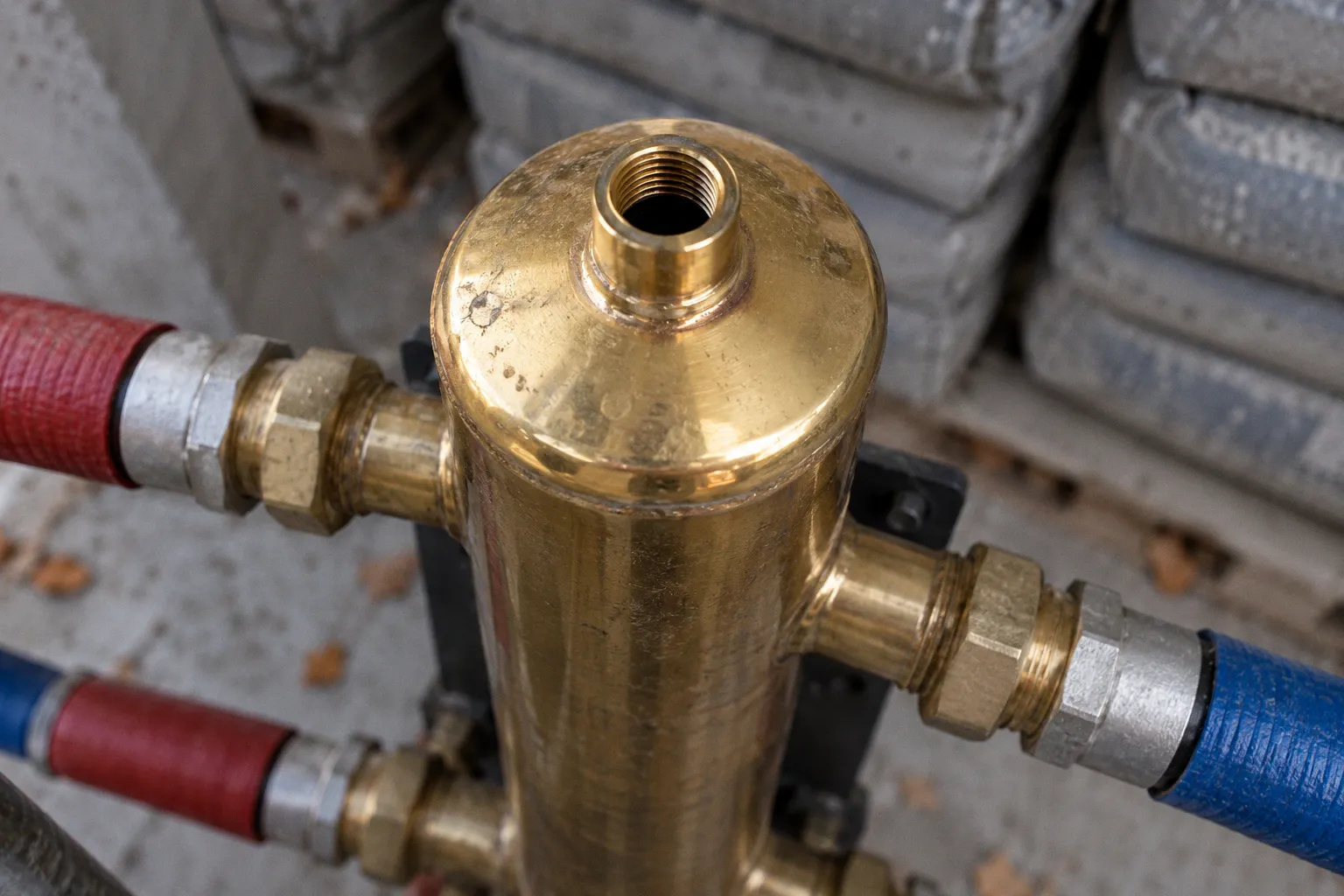

Гидрострелка в системе отопления: как работает устройство

Она разделяет их гидравлически: насосы радиаторной ветки, тёплого пола и бойлера косвенного нагрева перестают напрямую влиять на расход через котёл.

Принцип работы гидравлического разделителя зависит от соотношения расходов в первичном и вторичных контурах. Внутри корпуса теплоноситель перемещается между подающей и обратной линиями, выравнивая разницу потоков. Это влияет на температуру обратной воды и режим работы теплообменника. Устройство также может удалять из системы воздух и осевший шлам.

Гидравлическая развязка контуров: зачем системе независимость потоков

В системе с одним котловым контуром и несколькими потребительскими ветками насосы создают разные условия циркуляции. Например, радиаторы требуют одного расхода, тёплый пол — другого, а бойлер косвенного нагрева периодически переключается на нагрев воды. Если эти ветки подключены напрямую, работа одного насоса способна изменить расход в соседних ветках и через котёл.

Гидрострелка делит систему на два участка:

• Первичный контур — котёл и его циркуляционный насос.
• Вторичные контуры — отопительные ветки и другие потребители тепла, каждый со своим насосом при необходимости.

Корпус соединяет подачу и обратку первичного и вторичных контуров. Его внутренний проход имеет низкое гидравлическое сопротивление. Поэтому давления и расходы в контуре котла и ветках потребителей меньше зависят друг от друга. Разделитель не создаёт циркуляцию сам: насосы по-прежнему перемещают теплоноситель в своих контурах.

Зачем нужна гидрострелка в частном доме, зависит от схемы отопления. В простой системе с одним котлом и одной веткой устройство может не давать практической пользы. Оно становится оправданным, когда работают несколько контуров с отдельными насосами и различными режимами расхода. Решение принимают по гидравлическому расчёту и схеме оборудования, а не по одному только числу радиаторов.

В типовой схеме подключения котёл соединяют с верхними патрубками разделителя по подаче и с нижними по обратке. Вторичные ветки подключают к соответствующим сторонам корпуса: подающие линии получают теплоноситель из верхней зоны, обратные возвращают его в нижнюю. Конкретное расположение патрубков зависит от конструкции изделия и проекта. Переставлять подачу и обратку по аналогии с чужой схемой нельзя.

Гидрострелка разделяет работу насосов, но не заменяет насосы контуров потребителей.

Три режима работы гидравлического разделителя

Внутри корпуса соотносятся два расхода: первичный, со стороны котла, и суммарный вторичный, со стороны потребителей. Обозначим их Gp и Gs. Их отношение определяет направление внутреннего перетока между подачей и обраткой.

Расходы равны: Gp = Gs

Котёл подаёт ровно столько теплоносителя, сколько забирают вторичные контуры. Внутренний вертикальный переток в корпусе минимален. Подача котла практически полностью направляется потребителям, а обратный теплоноситель возвращается к котлу.

Такой режим не означает, что система всегда будет работать именно так. Расход меняется при включении и отключении отдельных веток, изменении положения регулирующей арматуры и переключении приоритетов, например на нагрев бойлера.

Расход котлового контура выше: Gp > Gs

Котёл подаёт больше теплоносителя, чем в данный момент забирают контуры потребителей. Избыток горячей воды проходит внутри разделителя из подающей части в обратную. В результате температура обратки повышается.

Это снижает риск поступления в теплообменник слишком холодной воды. Для котлов с чугунным или стальным теплообменником подмес горячей воды в обратную линию помогает уменьшить вероятность конденсатообразования и резкого температурного перепада. Эффект зависит от режима работы котла и параметров системы.

Расход потребителей выше: Gp < Gs

Вторичные контуры забирают больше теплоносителя, чем подаёт котловой контур. Недостающий объём проходит внутри корпуса снизу вверх, из обратной зоны в подающую. В подачу потребителей попадает смесь горячего теплоносителя от котла и более холодного теплоносителя из обратки.

Температура на стороне потребителей в этом режиме может оказаться ниже температуры на выходе котла. Это следствие разницы расходов, а не автоматический признак неисправности гидрострелки. При наладке проверяют расходы, температуру подачи и обратки, работу насосов и настройки регулирующей арматуры.

Геометрия корпуса и расчёт скорости

Классическое геометрическое правило для гидрострелки задаёт соотношение между корпусом и подключаемыми патрубками. Диаметр корпуса D принимают не менее трёх диаметров патрубка d, а высоту корпуса — около шести его диаметров:

• D ≥ 3d;
• высота корпуса = 6D.

Это правило задаёт исходные пропорции, но не заменяет подбор по расходу и характеристикам конкретной системы. Для оценки габарита также применяют упрощённую зависимость D [мм] = 15 + 1,5 × √P [кВт], где P — мощность котла. Такой расчёт даёт ориентир, а не полноценную проверку гидравлики. Итоговый диаметр должен соответствовать расчётному расходу теплоносителя и присоединительным размерам оборудования.

Для работы разделителя важна скорость вертикального движения воды внутри корпуса. Расчётный диапазон составляет 0,1–0,2 м/с. Низкая скорость помогает теплоносителю пройти между зонами без заметного гидравлического воздействия на соседние контуры. В этом же объёме отделяются пузырьки воздуха и частицы шлама.

Подбирать корпус только по мощности котла недостаточно. Мощность сама по себе не показывает суммарный расход вторичных контуров. При расчёте учитывают проектные нагрузки, температурный график, характеристики насосов и диаметры присоединений. Если данных о системе нет, точный размер разделителя нельзя обосновать одной формулой.

При выборе готового изделия сопоставляют параметры системы и допустимые параметры корпуса. Для типовых гидрострелок указывают рабочее давление в диапазоне 0,05–1,6 МПа, то есть до 16 бар, и рабочую температуру до +120–150 °C. Эти верхние значения не следует автоматически принимать как рабочие параметры конкретного изделия: паспорт выбранной модели имеет приоритет.

Защита теплообменника: роль температуры обратки

Теплообменник котла работает в заданном температурном режиме. Если в обратную линию поступает слишком холодная вода, на отдельных поверхностях может образовываться конденсат. Для чугунных и стальных теплообменников резкие перепады температуры также создают нежелательную тепловую нагрузку.

В режиме Gp > Gs разделитель подмешивает часть горячей воды из подачи в обратную линию котла. Температура возвращаемого теплоносителя повышается. Это помогает снизить риск конденсатообразования и теплового удара.

Гидрострелка не задаёт температуру обратки независимо от остальной системы. Результат определяется соотношением расходов, температурой подачи, нагрузкой и работой насосов. Если система постоянно работает в режиме, при котором обратка остаётся слишком холодной, нужно искать причину в настройках и гидравлическом балансе. Само наличие разделителя не гарантирует соблюдения температурного режима.

Преимущества установки гидрострелки проявляются при подходящей конфигурации: насосы контуров меньше влияют друг на друга, режим циркуляции котла отделён от режимов потребителей, а корпус предоставляет условия для отделения воздуха и шлама. При этом добавляются корпус, соединения и место для монтажа. В небольшой системе с одной веткой эти функции могут оказаться невостребованными.

Воздух и шлам: вспомогательные функции корпуса

В верхней части гидравлического разделителя устанавливают автоматический воздухоотводчик. Воздух, выделившийся из теплоносителя, поднимается вверх и удаляется через него. В нижней части размещают сливной кран: там оседают частицы шлама, которые можно удалить при обслуживании.

Для работы этих элементов важны правильная ориентация корпуса и доступ к арматуре. Если воздухоотводчик оказался снизу или сливной кран недоступен, функции обслуживания фактически теряются. Вертикальную установку выполняют согласно конструкции изделия. Перед монтажом также проверяют, что в самой высокой точке корпуса размещён воздухоотводчик, а в нижней — слив.

Разделитель может уменьшать количество воздуха и механических загрязнений, проходящих дальше по системе, но не заменяет полноценную водоподготовку и фильтрацию, если они требуются проектом. Осевший шлам нужно периодически удалять. Частота обслуживания зависит от состояния теплоносителя и системы; универсальный интервал без данных объекта назначить нельзя.

Гидрострелка и коллектор: разные задачи

Гидрострелка и коллектор могут находиться рядом и соединяться в одном узле, но выполняют разные функции. Разделитель гидравлически связывает первичный и вторичные контуры с малым перепадом давления внутри корпуса. Коллектор распределяет теплоноситель между ветками и собирает его обратный поток.

В отопительной системе могут установить гидрострелку и распределительный коллектор вместе. Тогда разделитель обеспечивает гидравлическую развязку, а коллектор упрощает подключение нескольких потребительских веток. Один узел не следует считать заменой другого без проверки схемы.

При монтаже сначала фиксируют состав контуров, расчётные расходы и расположение насосов. Затем сверяют схему подключения, диаметры патрубков и параметры изделия. После заполнения системы удаляют воздух, проверяют утечки и настраивают насосы. В рабочем режиме контролируют температуры подачи и обратки, а также поведение веток при поочерёдном включении и отключении. Если планируется перемещение котла или оборудования при ремонте, заранее оценивают способ безопасного демонтажа и переноса; для крупногабаритных предметов применяют подходящие такелажные ремни для мебели.

Гидрострелку подбирают по гидравлической схеме, расходам и режимам котла. Правило 3D задаёт геометрический ориентир, а скорость 0,1–0,2 м/с помогает оценить движение теплоносителя внутри корпуса. Устройство оправдано там, где несколько насосных контуров должны работать независимо. В простой системе его установка может усложнить узел без сопоставимого эффекта.
