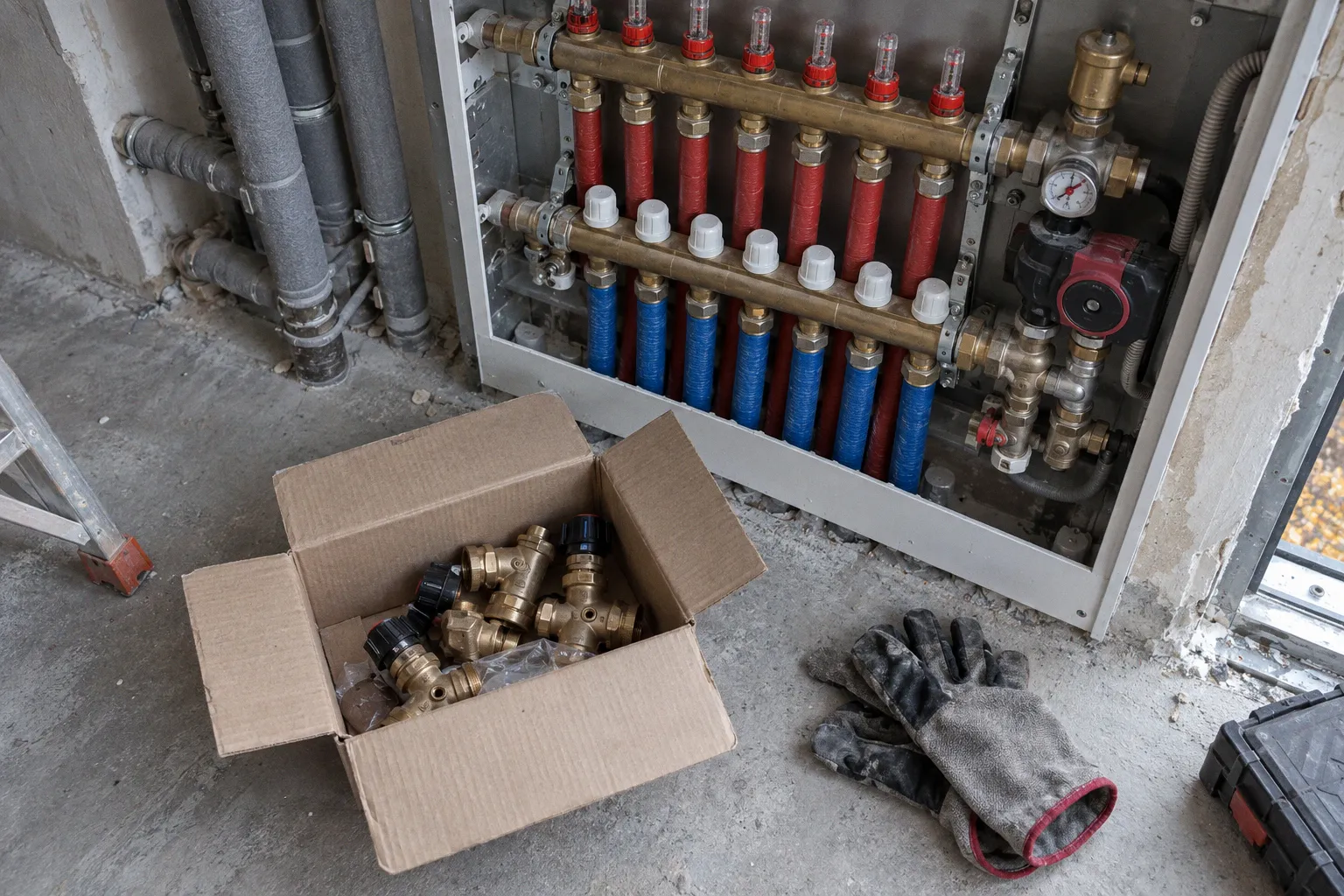

Балансировка радиаторов отопления: пошаговая настройка системы

Без настройки ближние приборы получают избыточный расход, а дальние — недостаточный.

Балансировка радиаторов отопления в частном доме выравнивает расход по приборам относительно их тепловой мощности. Для этого регулируют балансировочную арматуру и проверяют температуры подачи и обратки. Замена насоса на более мощный обычно не устраняет причину: она увеличивает потребление электроэнергии и может добавить шум и вибрацию в трубах.

Почему мощный насос не решает проблему холодного радиатора

Циркуляционный насос создает перепад давления, который перемещает теплоноситель по системе. Он не распределяет расход автоматически между радиаторами. Если у ближнего прибора короткий контур и низкое сопротивление, через него пройдет больше воды. Длинный контур с большим сопротивлением получит меньше.

Увеличение скорости насоса поднимает перепад давления во всей системе, но не исправляет разницу сопротивлений между ветками. В итоге расход может вырасти прежде всего там, где воде и без того проще пройти. Дополнительно появляются шум в клапанах и трубах, гидравлические вибрации, повышенная нагрузка на насос.

Перед настройкой стоит отделить гидравлический дисбаланс от других неисправностей. Холодный радиатор может быть завоздушен, перекрыт, загрязнен или подключен с ошибкой. Если верхняя часть батареи холоднее нижней и слышно бульканье, сначала удаляют воздух через кран Маевского. Если весь прибор холодный, проверяют положение вентилей и наличие циркуляции. Балансировка не заменяет ремонт неисправной арматуры и промывку забитого контура.

Насос создает циркуляцию. Балансировочная арматура распределяет расход. Одно не заменяет другое.

Как распределяется теплоноситель и зачем нужен Kvs

Гидравлическая балансировка системы отопления — это настройка сопротивления отдельных веток и радиаторов так, чтобы каждый прибор получил расход, соответствующий его мощности и расчетным условиям. Чем дальше прибор от котла, тем важнее учитывать сопротивление труб, фитингов и клапанов на его пути.

В двухтрубной системе радиаторы подключены между подающей и обратной магистралями. Вода проходит через каждый прибор независимо, поэтому расход можно регулировать на его клапане или на обратной линии. В лучевой системе отдельные контуры сходятся на коллекторе и настраиваются по веткам. В однотрубной системе вода последовательно проходит по кольцу, поэтому изменение сопротивления одного участка влияет на циркуляцию по всей ветке. Переносить на нее алгоритм настройки двухтрубной схемы без учета байпасов и конструкции узлов нельзя.

Пропускную способность клапана описывает коэффициент Kvs. Он показывает, какой расход воды проходит через клапан при заданном перепаде давления в полностью открытом положении. Для проектной настройки Kvs сопоставляют с требуемым расходом и характеристиками контура. Вручную по одному только значению Kvs систему не настроить: нужны данные о трубах, длине веток, расчетной тепловой нагрузке и перепаде давления.

Для оценки работы радиатора используют температуры подачи и обратки. В классических радиаторных системах дельта T обычно находится в диапазоне 10–20 °C. Это ориентир, а не универсальный результат для любого дома: фактическая разница зависит от режима котла, расхода воды, температуры в помещении и конструкции системы. В СП 31-106-2002 приведен температурный график 80/60 °C для систем одноквартирных домов; его не следует автоматически принимать за настройку конкретного современного объекта.

Регулировка радиаторов двухтрубной системы обычно начинается с балансировочных клапанов. Термостатические клапаны и головки используют для последующего поддержания температуры в комнате. Если термоголовки установить на неотбалансированную систему и полностью полагаться на них, ближние приборы могут по-прежнему получать избыточный расход, пока дальним его не хватает.

Подготовка системы к ручной настройке

Результат регулировки будет недостоверным, если часть радиаторов перекрыта или система заполнена воздухом. Сначала приведите все приборы в одинаковое исходное состояние. Настройку удобнее проводить при работающем отоплении и устойчивом режиме котла, не меняя его настройки в середине процедуры.

Перед началом:

1. Удалите воздух через краны Маевского. После выпуска воздуха проверьте давление в системе и при необходимости восстановите его согласно параметрам оборудования.

2. Откройте запорные вентили на радиаторах. Термостатические головки установите на максимум, чтобы они не ограничивали поток во время балансировки.

3. Убедитесь, что насос работает в выбранном штатном режиме, а температура теплоносителя не меняется резко.

4. Определите схему разводки и направление движения воды. Отметьте радиаторы по порядку — от ближайшего к котлу к самому дальнему.

5. Подготовьте термометр для измерения температуры труб подачи и обратки. При наличии проектных расходов и настроек клапанов используйте их как исходные значения.

Не меняйте одновременно скорость насоса, температуру котла и положения нескольких клапанов. Иначе невозможно понять, какое действие изменило результат. Если на радиаторах стоят клапаны с преднастройкой, перед регулировкой найдите их шкалу и инструкцию производителя. Универсального числа оборотов для балансировочного вентиля нет: оно зависит от модели арматуры, диаметра труб и длины контура.

Условия измерения тоже должны быть сопоставимыми. Дайте системе выйти на устойчивый режим после изменения клапана. Слишком быстрая проверка фиксирует переходный процесс, а не итоговую работу. Записывайте положения вентилей и полученные температуры: это позволит вернуться к предыдущей настройке, если изменение ухудшило прогрев.

Настройка расхода: от ближнего радиатора к дальнему

В ручном варианте балансировку начинают с радиатора, ближайшего к котлу, и постепенно переходят к самому дальнему. Ближние приборы обычно имеют более короткий путь и получают преимущество по расходу. Их клапанами ограничивают поток, чтобы сохранить перепад давления для последующих веток.

Порядок настройки:

1. Полностью откройте регулируемые вентили радиатора, который настраиваете, и запишите исходное положение.

2. Измерьте температуру подачи и обратки после выхода прибора на устойчивый режим.

3. Если ближний радиатор прогревается чрезмерно быстро и забирает большую часть потока, немного прикройте его балансировочный клапан.

4. Дождитесь стабилизации температуры. Снова измерьте подачу и обратку и проверьте, не ухудшился ли прогрев остальных приборов.

5. Перейдите к следующему радиатору по направлению от котла. Повторите измерения и корректировку.

6. После настройки последнего радиатора вернитесь к первым приборам и проверьте всю систему повторно. Изменение одного клапана влияет на распределение расхода в остальных ветках.

Регулируйте малыми шагами. Если резко закрыть клапан на ближнем радиаторе, можно получить шум, недостаточный расход через сам прибор или скачок параметров в других контурах. После каждого изменения фиксируйте положение клапана. На арматуре без шкалы отметьте исходное положение, не полагаясь на память.

Оценивать систему только рукой не следует. Температура поверхности радиатора зависит от материала, конструкции, температуры помещения и положения измеряющего. Термометр на подаче и обратке дает более воспроизводимый результат. При этом цель — не добиться одинаковой температуры всех радиаторов. Приборы могут иметь разную мощность и обслуживать помещения с разными теплопотерями. Нужно обеспечить расчетный прогрев комнат, а не одинаковые показания на корпусах.

Если после нескольких проходов дальний радиатор остается холодным, а ближние уже заметно ограничены, дальнейшее прикрытие ближайших клапанов может не решить проблему. Проверьте фильтр, арматуру, уклоны и состояние труб, корректность подключения и достаточность напора насоса для фактического сопротивления контуров. Балансировка распределяет доступный расход, но не компенсирует неверно подобранные диаметры или недостаточную мощность оборудования.

Термостатические головки — после балансировки

Термостатическая головка реагирует на температуру воздуха около радиатора и меняет положение клапана. Ее задача — поддерживать заданный режим в помещении. Она не задает базовое распределение расхода между контурами и не заменяет балансировочную арматуру.

После гидравлической настройки установите головки и задайте температуру по помещениям. Если головка закрывает клапан в одной комнате, расход в системе перераспределяется. Поэтому после установки полезно проверить работу дальних приборов и убедиться, что изменения режима в одной комнате не вызывают шума или заметного падения прогрева в другой.

На показания головки влияют условия ее размещения. Если она закрыта плотной шторой, находится в нише или обдувается теплым воздухом от трубы, датчик измеряет не типичную температуру комнаты. В такой ситуации клапан может ограничить подачу раньше, чем помещение достигнет заданного режима. Следуйте требованиям производителя к установке и размещению термоголовки.

Настройку расхода теплоносителя повторяют после изменений, которые влияют на гидравлику: замены радиатора или насоса, переделки трубной разводки, очистки системы с изменением сопротивления. Проверка нужна и перед началом отопительного сезона, а также при появлении шума воды или устойчиво неравномерного прогрева.

Балансировка не требует автоматически менять оборудование. Сначала исключают воздух и механические неисправности, затем открывают арматуру, настраивают расход по приборам и проверяют систему в рабочем режиме. Насос подбирают и регулируют по расчету, а термоголовки используют для управления температурой помещений. Такой порядок позволяет отделить проблему распределения теплоносителя от неисправности или ошибки проекта.
