Какие бывают системы отопления: чеклист для выбора

При заявленном классе дома «комфорт» можно получить котельную, где источник тепла выбран по принципу «у соседа работает», радиаторы расставлены по свободным простенкам, а тёплый пол пытается одновременно заменить отопление, сушилку для полотенец и инженерную совесть проектировщика. Поэтому вопрос, какие бывают системы отопления, — не академическая классификация для учебника. От выбора схемы зависит, насколько равномерно прогреются комнаты, сколько места съест оборудование, как система переживёт отключение электричества и не превратится ли ремонт в ежегодный ритуал с сантехническим ключом.

Вариантов много: газовые, электрические и твердотопливные котлы, жидкотопливные установки, тепловые насосы; водяные контуры с естественной или принудительной циркуляцией; однотрубные, двухтрубные и коллекторные разводки. Но сама по себе классификация ничего не выбирает. Она только показывает, из каких инженерных решений собирается система и где именно проект может начать мстить за экономию.

Сначала — не радиатор, а источник тепла

Тип отопительной системы начинается с энергоносителя. Радиатор, каким бы дизайнерским ни был его паспорт, является лишь конечным прибором. Он не исправит неверно рассчитанный котёл, слабую электрическую сеть или отсутствие нормального дымохода. Красивый вертикальный радиатор на стене — это не инженерная концепция, а максимум аккуратный предмет интерьера.

По используемому источнику тепла системы делятся на несколько групп:

• газовые;
• электрические;
• твердотопливные;
• жидкотопливные;
• системы на базе тепловых насосов, включая геотермальные установки.

У каждой группы есть не только цена оборудования, но и инфраструктурный хвост: вводы, автоматика, вентиляция, дымоудаление, место под топливо, резервирование питания, обслуживание. На рендере этот хвост обычно отсутствует. В реальном доме он занимает помещение, стены, потолок и часть бюджета.

Газовое отопление

Газовая система часто воспринимается как очевидный выбор для частного дома, если участок подключён к газовой сети. Но наличие трубы у границы участка ещё не превращает газ в бесплатную и беспроблемную энергию. Нужны проектные решения, котельная, дымоудаление, организация притока воздуха и корректное подключение оборудования. Конкретные требования зависят от объекта и действующих норм, поэтому котёл нельзя выбирать отдельно от помещения, в котором он будет установлен.

Главное преимущество газа — возможность организовать стабильную водяную систему отопления с автоматическим регулированием. Котёл нагревает теплоноситель, насос обеспечивает его движение по трубопроводам, а автоматика поддерживает заданный режим. В состав системы также входят расширительный бак, запорно-регулирующая арматура и отопительные приборы: радиаторы, конвекторы или контуры тёплого пола.

Слабое место газового решения — зависимость от качества проектирования и обслуживания. Ошибки в дымоходе, гидравлике, подборе мощности или обвязке котла не становятся менее опасными оттого, что газ считается привычным вариантом. Привычность вообще часто маскирует халтуру лучше любого декоративного экрана.

Электрическое отопление

Электрическое отопление выглядит проще: не требуется газовая магистраль, можно использовать электрический котёл, конвекторы, кабельный или водяной тёплый пол. Но простота монтажа не отменяет требований к электрической мощности, сечению кабелей, защитной автоматике и надёжности сети.

Электрический котёл может работать в водяной системе с радиаторами и тёплыми полами. Это позволяет сохранить привычную разводку и разнести тепло по помещениям через теплоноситель. Конвекторы и электрические тёплые полы формируют уже другую архитектуру системы: в ней меньше труб, но больше требований к электромонтажу и управлению нагрузкой.

Особенно внимательно следует относиться к дому, где одновременно планируются отопление, электроплита, бойлер, вентиляционная установка, кондиционеры, зарядная станция и прочие плоды инженерного оптимизма. Если всё это посадить на сеть без расчёта, автоматика начнёт знакомить жильцов с понятием селективности не в теории, а в темноте.

Твердотопливные и жидкотопливные системы

Твердотопливные котлы используют дрова, уголь или другой вид топлива, предусмотренный конкретным оборудованием. Их особенность — необходимость регулярного обслуживания, загрузки топлива и организации места для хранения. Это не просто источник тепла, а эксплуатационный сценарий, в котором кто-то должен заниматься котельной в холодный сезон.

Жидкотопливные системы требуют хранения топлива и соответствующей инфраструктуры. Для них особенно важны безопасность, вентиляция, обслуживание горелки и размещение оборудования. Отдельное техническое помещение здесь не роскошь, а попытка не превратить жилую часть дома в филиал подсобного хозяйства.

Такие системы могут быть оправданы там, где нет газа, электрическая мощность ограничена, а доставка и хранение топлива реально организуемы. Но выбирать их только по стоимости самого котла — значит считать фасад и забывать про фундамент.

Тепловые насосы

Тепловой насос переносит тепло из внешней среды в систему отопления. Источником может быть воздух, грунт или другой предусмотренный проектом контур. Геотермальные установки требуют работы с грунтом и участка, воздушные — зависят от параметров наружного воздуха, размещения наружного блока и корректного подбора оборудования.

Тепловой насос обычно рассматривают вместе с низкотемпературными системами отопления, прежде всего с тёплыми полами и низкотемпературными радиаторами. Это не означает, что радиаторы автоматически исключаются, но температурный режим и площади теплоотдающих поверхностей нужно закладывать заранее. Попытка подключить насос к системе, рассчитанной на совсем другую температуру теплоносителя, может свести его преимущества к декоративной табличке на стене.

Источник тепла выбирают не по рекламной мощности котла, а по связке: теплопотери здания, доступный энергоноситель, режим эксплуатации и возможности инженерной инфраструктуры.

Естественная или принудительная циркуляция

Водяное отопление различается не только по котлу и приборам, но и по тому, как теплоноситель движется внутри трубопроводов.

При естественной циркуляции движение возникает за счёт разницы плотности нагретого и охлаждённого теплоносителя. Такая система может работать без циркуляционного насоса, но требует особой геометрии трубопроводов, уклонов, диаметров и размещения оборудования. Здесь нельзя просто убрать насос из современной схемы и объявить её автономной. Естественная циркуляция — это отдельный проектный подход, а не функция, включаемая по желанию в меню котла.

Плюсы такой системы очевидны: меньшая зависимость от электропитания и отсутствие насоса как отдельного элемента циркуляции. Но цена автономности — менее гибкая разводка, более крупные трубопроводы и повышенные требования к их конфигурации. Для современного дома с компактной котельной, несколькими зонами и сложной автоматикой это решение подходит далеко не всегда.

При принудительной циркуляции движение теплоносителя обеспечивает насосное оборудование. Такая схема позволяет компактнее прокладывать трубопроводы, точнее регулировать расход и организовывать несколько отопительных контуров. Можно разделить радиаторное отопление и тёплые полы, предусмотреть отдельные насосно-смесительные узлы, погодозависимое регулирование и зональное управление.

У принудительной системы есть уязвимость — зависимость от электричества. При отключении питания насос останавливается, и система перестаёт работать в штатном режиме. Поэтому для загородного дома, где перебои с сетью не являются фантастикой, заранее предусматривают резервное питание, а не вспоминают о нём после первой зимней аварии.

Схема разводки: что происходит с теплоносителем по пути к комнатам

Классификация систем отопления по разводке обычно включает однотрубные, двухтрубные и коллекторные, или лучевые, схемы. Они отличаются не только количеством труб. Различается сама логика управления температурой и балансировки контуров.

Однотрубная схема

В однотрубной системе отопительные приборы подключены последовательно к общему контуру. Теплоноситель проходит через один радиатор, затем направляется к следующему. По мере движения температура может изменяться, поэтому расчёт и балансировка здесь особенно важны.

Такая схема может быть компактной и относительно экономичной по длине трубопроводов. Именно поэтому её часто встречают в типовых решениях. Но экономия на трубах не гарантирует экономию на эксплуатации: если не предусмотрены корректные узлы регулирования, дальние приборы могут получать меньше тепла, а регулировка одного радиатора будет влиять на остальные.

Однотрубная разводка требует аккуратного отношения к байпасам, запорной и регулирующей арматуре, диаметрам труб и гидравлическому расчёту. Нельзя решить все проблемы одинаковыми термоголовками, если сама схема не сбалансирована. Термоголовка не волшебник, а всего лишь исполнительный элемент.

Двухтрубная схема

В двухтрубной системе к отопительным приборам подходят отдельные магистрали подачи и обратки. Радиаторы получают теплоноситель более независимо друг от друга, а регулировка одного прибора меньше влияет на соседние.

Эта схема удобнее для частного дома с несколькими помещениями и различными режимами эксплуатации. В спальнях можно поддерживать одну температуру, в гостиной — другую, а редко используемые помещения не обязаны отапливаться наравне с жилыми. При грамотной балансировке двухтрубная система даёт более предсказуемое распределение тепла.

Минус — больший объём труб и более сложная организация разводки. Но если трубы всё равно скрываются в стяжке, стенах или технических шахтах, это обычно разумная плата за управляемость. Мёртвые метры отделки потом не добавляют комфорта, а правильно рассчитанная магистраль — добавляет.

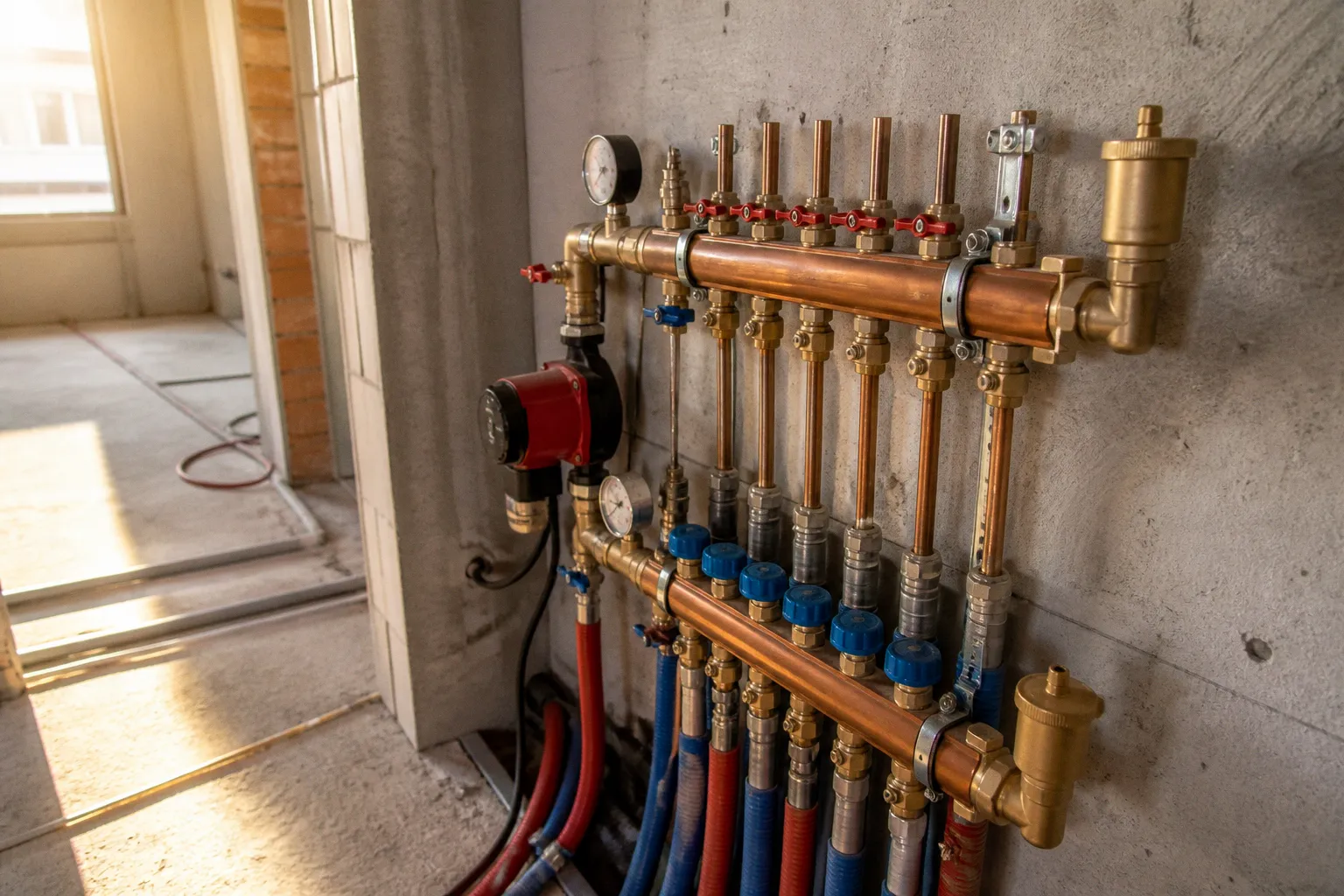

Коллекторная, или лучевая, схема

В коллекторной системе к каждому отопительному прибору или контуру прокладывается отдельная линия от распределительного коллектора. Для радиаторов это означает индивидуальные ветви, для тёплых полов — отдельные контуры с регулировкой расхода и температуры.

Преимущества лучевой разводки:

• отдельные ветви можно балансировать и отключать;
• проще организовать зональное регулирование;
• меньше скрытых соединений на пути от коллектора к прибору;
• удобно разделять контуры с разными температурными режимами;
• разводку можно собрать в техническом шкафу и сделать доступной для обслуживания.

Но коллекторная схема не является автоматически лучшей. Она требует места под коллекторные шкафы, большего количества труб и продуманной трассировки. Если шкаф спрятан за кухонным гарнитуром, а кран можно повернуть только после демонтажа половины мебели, инженерная система уже проиграла архитектуре, причём с разгромным счётом.

Радиаторы, тёплый пол и смешанные контуры

Отопительные приборы определяют не только температуру, но и планировку. Радиатор требует свободного участка стены, обычно связан с зоной под окном и влияет на расстановку мебели. Конвектор может встраиваться в пол, но потребует места в конструкции перекрытия и доступа к обслуживанию. Тёплый пол почти невидим, за что его любят архитекторы, пока не выясняется, что под встроенным шкафом проложен нагревательный контур, а под кухонным островом — нет.

Радиаторы удобны своей реакцией на регулировку и возможностью локального обслуживания. Они подходят для помещений, где нужно быстро менять режим, а также для систем, в которых теплоноситель работает при более высоких температурах. При выборе следует учитывать не только внешний вид, но и фактическую теплоотдачу прибора в конкретном режиме, способ подключения, расстояния до пола и подоконника, наличие воздушных клапанов и возможность перекрытия.

Тёплый пол распределяет тепло по большой площади и уменьшает зависимость от отдельных настенных приборов. Водяной тёплый пол входит в состав водяной системы отопления как отдельный низкотемпературный контур. Для него нужны коллектор, регулировка расхода и, в зависимости от схемы, узел смешения. Нельзя бездумно подать в пол тот же теплоноситель, который направляется в радиаторы: разные контуры могут требовать разного температурного режима.

Смешанная система — радиаторы плюс тёплый пол — часто оказывается наиболее гибкой, особенно в доме с разными типами помещений. Но гибкость появляется только после гидравлического и теплотехнического расчёта. Иначе получается инженерный шведский стол: приборы набраны разные, а связать их между собой никто не смог.

При лучистом отоплении проектировщик также должен учитывать предел плотности теплового облучения в обслуживаемой зоне: для соответствующего случая СП 60.13330 указывает значение не более 35 Вт/м². Это одна из причин, по которой тёплый пол нельзя превращать в бесконечную греющую поверхность без расчёта. Слишком горячее покрытие — не синоним качественного отопления, а повод искать ошибку в проекте.

Почему расчёт теплопотерь важнее формулы «100 ватт на метр»

Самая живучая бытовая формула в отоплении обещает быстро определить мощность: взять площадь дома и умножить её на условное значение. Проблема в том, что дом — не одинаковый контейнер, где каждый квадратный метр теряет тепло по паспорту.

На теплопотери влияют:

• климатическая зона и расчётные наружные температуры;
• площадь и ориентация окон;
• качество стеклопакетов и монтажных швов;
• состав наружных стен, перекрытий и покрытия кровли;
• наличие мостиков холода;
• этажность и контакт помещений с грунтом;
• воздухообмен и работа вентиляции;
• высота потолков;
• режим использования дома;
• требуемая температура в разных помещениях.

Комната с панорамным остеклением и наружным углом не равна по теплопотерям внутренней кладовой той же площади. Это настолько очевидно, что удивительно, как часто проект продолжает обращаться с ними как с близнецами.

Проектирование систем отопления и расчёт тепловых нагрузок в России выполняют с учётом СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха». Свод правил задаёт нормативную рамку для инженерных решений, но не заменяет анализ конкретного здания. Проектировщик должен связать теплопотери помещений с мощностью источника тепла, пропускной способностью трубопроводов, параметрами отопительных приборов и режимами регулирования.

Что должно быть в расчётной логике

1. Определение тепловой нагрузки помещений.

Считаются не только площадь, но и ограждающие конструкции, окна, инфильтрация и режим эксплуатации. Если исходные данные взяты «на глаз», вся последующая точность существует только в таблице.

2. Выбор температурного графика.

Для радиаторов, тёплого пола и теплового насоса могут потребоваться разные параметры работы. От этого зависят площадь приборов, диаметр труб и эффективность источника тепла.

3. Гидравлический расчёт.

Теплоноситель должен распределяться по ветвям с нужным расходом. Слишком маленькие диаметры создают сопротивление и шум, чрезмерные — увеличивают стоимость и инерционность системы.

4. Подбор котла или другого источника.

Мощность должна соответствовать нагрузке и особенностям режима работы. Избыточно мощное оборудование не становится от этого более профессиональным: оно может чаще включаться и выключаться, работать вне оптимального режима и усложнять регулирование.

5. Согласование отопления с вентиляцией.

Вентиляция удаляет воздух и вместе с ним — тепло. Если системы проектируются независимо, итоговый баланс может оказаться таким же нелепым, как квартира с дорогими окнами и постоянно открытой форточкой.

Чем сложнее дом, тем опаснее универсальная формула. Отопление считают для здания, а не для абстрактного квадратного метра.

Из чего состоит водяная система отопления

Типовая водяная система включает источник тепла, теплоноситель, сеть трубопроводов, отопительные устройства, расширительный бак и запорно-регулирующую арматуру. В зависимости от схемы и оборудования добавляются насосы, коллекторы, смесительные узлы, воздухоотводчики, фильтры, датчики и элементы автоматики.

Источник тепла

Это котёл, тепловой насос или другой агрегат, который передаёт энергию теплоносителю. Его выбирают с учётом тепловой нагрузки, вида топлива, требуемого температурного графика, возможности размещения и сценария резервирования.

Теплоноситель

В системе может использоваться вода или незамерзающая жидкость, если это допускает оборудование и проект. Состав теплоносителя влияет на безопасность, обслуживание, работу арматуры и срок службы отдельных элементов. Нельзя заливать любую жидкость только потому, что на канистре обещают защиту от замерзания.

Трубопроводы

Трубы формируют архитектуру сети: от котельной до радиаторов, коллекторов и тёплых полов. Для скрытой прокладки критичны качество соединений, доступ к узлам, защита от температурных деформаций и понятная исполнительная схема. Замуровать соединение в стяжку — не подвиг, а решение, которое однажды потребует вскрытия пола.

Расширительный бак

При нагреве теплоноситель расширяется. Бак принимает изменение объёма и помогает поддерживать рабочие параметры системы. Его объём, место установки и настройка должны соответствовать конкретной схеме, а не быть случайным элементом, который поместился рядом с котлом.

Запорно-регулирующая арматура

Краны, клапаны, термостатические элементы и балансировочные устройства позволяют отключать оборудование, регулировать расход и обслуживать отдельные участки. Без них система превращается в монолитный организм, где радиатор нельзя снять без остановки всего дома, а неисправность одного контура становится коллективной проблемой.

Автоматика

Современное отопление может учитывать температуру воздуха, температуру наружного воздуха, расписание, работу отдельных зон и состояние оборудования. Но автоматизация не исправляет неверную гидравлику и не заменяет проект. Умный дом, подключённый к глупо собранному отоплению, всего лишь быстрее показывает, где именно ошиблись.

Чеклист выбора системы отопления

Перед тем как сравнивать котлы и листать каталоги радиаторов, пройдите по порядку:

• Определите доступные энергоносители и реальные ограничения участка: газ, электрическая мощность, возможность хранения топлива, место под наружное оборудование.
• Получите расчёт теплопотерь здания, а не приблизительную мощность по общей площади.
• Решите, будет ли дом постоянным местом проживания или сезонным объектом. Для дачи и дома с круглогодичной эксплуатацией требования к защите от замерзания и автоматике различаются.
• Разделите помещения по режимам: жилые комнаты, санузлы, технические зоны, коридоры, редко используемые помещения.
• Согласуйте отопление с вентиляцией, кондиционированием, горячим водоснабжением и электроснабжением.
• Выберите схему циркуляции: естественную — если оправданы её конструктивные требования, или принудительную — если нужна компактность и регулирование.
• Сравните однотрубную, двухтрубную и коллекторную разводку с учётом площади дома, количества зон, способа прокладки и доступности обслуживания.
• Определите, где будут радиаторы, конвекторы и контуры тёплого пола, до расстановки мебели и чистовой отделки.
• Предусмотрите расширительный бак, насосное оборудование, воздухоотводчики, фильтры и запорно-регулирующую арматуру в составе проекта, а не в качестве поздних покупок по списку сантехника.
• Проверьте, где находятся коллекторы и сервисные узлы. Доступ «через съёмную панель, которую ещё нужно найти» — это не доступ.
• Заложите резервное питание для систем, зависящих от электричества, особенно если дом удалён от стабильной инфраструктуры.
• Попросите исполнительную документацию после монтажа: трассы труб, расположение соединений, настройки контуров и перечень установленного оборудования.

Типовые ошибки, из-за которых отопление становится дорогим

Первая ошибка — выбирать источник тепла раньше, чем определены теплопотери и схема дома. Вторая — считать, что максимальная мощность автоматически означает надёжность. Третья — смешивать в одной системе разные контуры без понимания их температурных режимов.

Часто забывают и о взаимном влиянии инженерных систем. Вентиляция, горячее водоснабжение, электрика и отопление конкурируют за место в шахтах, потолках, стяжках и технических помещениях. Если инженерные трассы не свести на стадии проекта, они начинают конфликтовать на объекте: воздуховод проходит там, где должен стоять коллектор, труба пересекает дверной проём, а щит автоматики внезапно оказывается за будущим шкафом.

Ещё одна проблема — отсутствие обслуживания в архитектурном сценарии. Котельная должна быть не только красивой на фотографии после монтажа, но и пригодной для доступа к фильтрам, насосам, арматуре, расширительному баку и соединениям. Сантехнический шкаф, в который помещается только сам шкаф, — это дизайнерская инсталляция, а не инженерный узел.

Наконец, нельзя подменять балансировку декоративным управлением. Комнатные термостаты, приложение и голосовые команды не распределят тепло по ветвям, если контуры имеют разное сопротивление и не настроены. Система может быть цифровой, сенсорной и очень современной на вид, но физика по-прежнему не читает рекламные буклеты.

Какое отопление выбрать для дома

Для дома с доступным газом и водяной системой часто рассматривают газовый котёл в связке с радиаторами, тёплыми полами или обоими типами приборов. При ограниченной электрической мощности электрический котёл может оказаться не решением, а новым источником ограничений. Если газа нет, а участок позволяет организовать наружный контур, рассматривают тепловой насос, но его нужно связывать с конструкцией дома, температурным режимом и системой распределения тепла.

Однотрубная схема может быть оправдана в простой компактной конфигурации, где требования к независимой регулировке невысоки. Для дома с несколькими этажами, зонами и различными режимами чаще удобнее двухтрубная или коллекторная разводка. Естественная циркуляция имеет смысл там, где её требования можно выполнить архитектурно и где важна работа при отсутствии электропитания. В большинстве сложных современных систем принудительная циркуляция даёт больше возможностей для управления.

Универсального ответа на вопрос, какое отопление выбрать для дома, нет — и это хорошая новость. Значит, не придётся подгонять собственный объект под чужую рекламу. Есть только последовательность: определить теплопотери, выбрать энергоноситель, назначить отопительные приборы, рассчитать циркуляцию и разводку, предусмотреть автоматику и обслуживание. Всё остальное — включая модные названия и обещания «интеллектуального комфорта» — должно проходить через эту инженерную мясорубку.

Хорошая система отопления не демонстрирует себя каждый день. Она не шумит, не создаёт холодных углов, не требует переставлять мебель вокруг случайно установленных радиаторов и не превращает котельную в комнату для переговоров с аварийной службой. Её качество проявляется в равномерном тепле, доступном обслуживании и отсутствии героизма со стороны жильцов. Именно к этому результату и следует вести проект — от первой схемы до последнего соединения.
