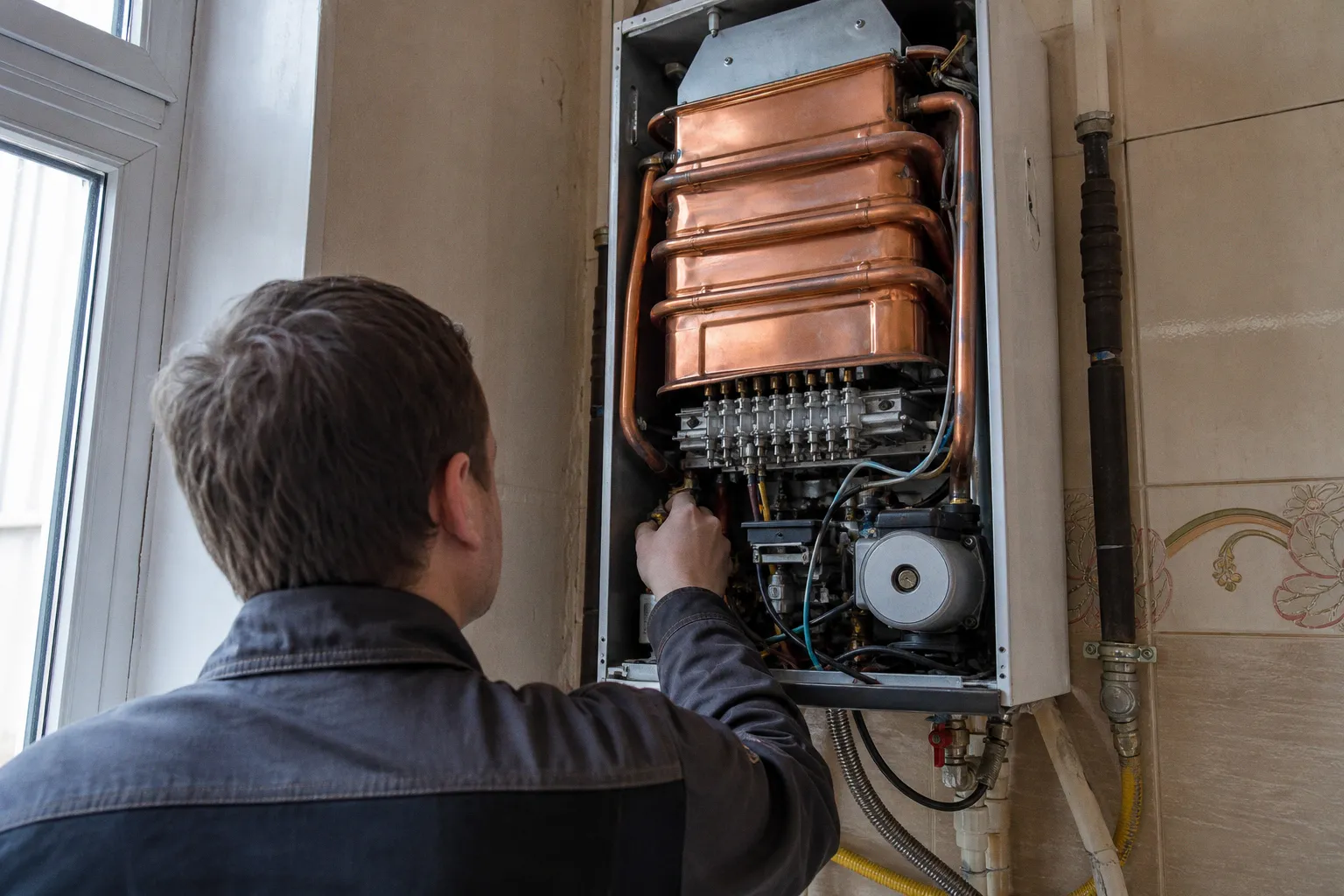

Котел для системы отопления дома: что это и как работает

Начинаю разбираться — дом 220 квадратов, три санузла, и при этом никто не подумал, хватит ли этого котла на отопление плюс на нагрев воды, когда утром жена в душе, старший сын в ванной, а на кухне моют посуду. Это классическая боль: люди покупают котел для системы отопления дома как телевизор — по картинке на витрине. А потом зимой мёрзнут, или у них в кране вместо горячей воды теплая. Чтобы такого не было, важно понимать, что именно вы покупаете и как оно работает.

Механика теплогенерации: как котел превращает энергию в тепло

Любой отопительный котел — это, по сути, управляемая топка с водяной рубашкой. Внутри металлического корпуса находится камера сгорания, где сжигается топливо (газ, солярка, дрова, уголь) или преобразуется электричество. Тепло от этого процесса передаётся теплоносителю — обычно воде, реже специальному антифризу. Вода нагревается, циркуляционный насос (или естественная конвекция в самотечных системах) гонит её по трубам к радиаторам, там она отдаёт тепло в комнаты, остывает и возвращается обратно. Цикл повторяется — и так всю зиму.

Важно понимать, что котел в этой цепочке — главный элемент. Именно он задаёт температуру, именно от его мощности зависит, насколько тепло будет в доме в мороз. Все остальные компоненты — трубы, радиаторы, насосы, расширительный бак — только доставляют и распределяют то тепло, которое выработал котел.

Котел — это сердце отопительной системы. Если оно работает неправильно, никакие сверхдорогие радиаторы и трубы не спасут.

На практике это значит, что подбор котла начинается не с цены и не с бренда, а с понимания двух вещей: какую мощность вам нужно получить и какое топливо доступно на участке. Газ — один случай, электричество — другой, дизель или пеллеты — третий. Подход в каждом из этих сценариев свой, и путать их — частая ошибка, которую я вижу на каждом втором объекте.

Стоит сразу уточнить: энергия в котле не «появляется из ничего». Вся тепловая мощность, которую вы получаете, — это результат сжигания топлива или преобразования электричества. Коэффициент полезного действия показывает, какую долю этой энергии удаётся передать теплоносителю, а какая уходит с дымом, через стенки корпуса и в виде потерь на розжиг. У разных типов котлов этот КПД разный — и именно поэтому одни конструкции стоят дороже других.

Различия в архитектуре: одноконтурные системы против двухконтурных

Теперь разберёмся с количеством контуров — это первое, что нужно решить при выборе. Одноконтурный котел занят только отоплением: он нагревает воду и отправляет её в систему. Если вам нужна горячая вода в кранах, придётся докупать бойлер косвенного нагрева — отдельный бак, в котором вода греется от того же котла через змеевик. Зато объём горячей воды у вас ограничен только размером бака: 100, 150, 200 литров — как договоритесь.

Двухконтурный котел совмещает обе функции. Когда открывается кран горячей воды, специальный трехходовой клапан переключает поток теплоносителя на вторичный теплообменник — небольшой блок, который греет воду для ГВС. Закрыли кран — клапан вернул поток обратно в контур отопления.

Здесь и кроется подвох, о котором важно предупредить заранее. Двухконтурный котел не может одновременно греть воду на два крана с полной мощностью: у него один теплообменник, и его производительности хватает примерно на 10–15 литров горячей воды в минуту. Если в доме два санузла и кухня, и утром все одновременно открывают краны, вода либо станет еле тёплой, либо начнёт прыгать по температуре. В таких случаях я всегда советую заказчикам честно оценить свой режим водопользования.

Обратите внимание: если у вас большой дом, несколько точек водоразбора и привычка принимать ванну, а не душ — одноконтурный котел с бойлером косвенного нагрева почти всегда удобнее. Если же дом компактный, санузел один, а расход воды скромный — двухконтурный сэкономит место и деньги. Сравнение по ключевым параметрам:

Ни один из вариантов не «лучше» в абсолюте — речь всегда идёт о соответствии конкретному сценарию. Именно поэтому на вопрос «что лучше — одноконтурный или двухконтурный» у меня всегда один ответ: «Расскажите, как вы обычно пользуетесь водой».

Есть и третий, менее очевидный вариант — комбинированная схема, когда к двухконтурному котлу добавляется небольшой накопительный водонагреватель. Это решение дороже, но снимает проблему провалов температуры: пока бойлер запасает горячую воду, котел спокойно занимается отоплением. На практике такое встречается нечасто — в основном в домах, где переделывали систему «с нуля», не угадав потребность.

Камеры сгорания и дымоудаление: открытый и закрытый типы

Следующий важный момент — как котел забирает воздух для горения и куда девает продукты сгорания. Здесь есть два принципиально разных подхода.

Котлы с открытой камерой сгорания (атмосферные) берут воздух прямо из помещения, в котором стоят. Для этого нужна хорошая вентиляция в котельной, а отвод дыма — через классический вертикальный дымоход с естественной тягой. Высоту дымохода обычно требуют не менее пяти метров от горелки до верхнего среза, иначе тяги не будет и дым пойдёт в дом. На практике я не раз видел, как заказчики укорачивали дымоход ради эстетики, а потом получали срабатывание датчиков и хлопки в камере розжига.

Котлы с закрытой камерой сгорания (турбированные) устроены иначе. Воздух они забирают с улицы через коаксиальный дымоход — это двустенная труба: по внутренней трубе дым уходит наружу, по внешней свежий воздух поступает внутрь. Работает вся система за счёт встроенного вентилятора. Такой дымоход можно вывести горизонтально через стену, что сильно упрощает монтаж в квартирах и небольших домах без капитальной шахты. По сути, турбированный котел «не общается» с воздухом котельной и почти не сжигает кислород в помещении.

Важно понимать: для газовых служб тип камеры — не вопрос вкуса, а требование проекта. В ряде случаев установка атмосферного котла в помещении без окна и приточной вентиляции просто не пройдёт согласование.

При выборе типа камеры я обычно ориентируюсь не на моду, а на исходные данные дома. Если есть готовая котельная с окном и кирпичным дымоходом — атмосферник обойдётся дешевле в эксплуатации, у него нет вентилятора, который может выйти из строя. Если котельная встроена в кухню или прихожую, где окна нет, а вертикальный дымоход тянуть некуда — выбор однозначно за турбированным котлом, иначе проект просто не согласуют.

Феномен конденсационных котлов: почему КПД достигает 109%

Отдельно стоит поговорить про конденсационные котлы — пожалуй, самое частое заблуждение, с которым я сталкиваюсь. В рекламе вы наверняка видели цифру «КПД 109%» и думали: это что, perpetuum mobile? Нет, конечно. Разберёмся, что за этим стоит.

Обычный газовый котел сжигает метан и использует теплоту сгорания газа. Продукты горения улетают в дымоход при температуре 100–180 °C, и вместе с ними уходит водяной пар, который образуется при сгорании. Конденсационный котел устроен хитрее: он охлаждает дымовые газы настолько, что водяной пар начинает конденсироваться обратно в воду — это происходит, когда температура обратной линии опускается ниже так называемой точки росы дымовых газов, обычно около 55–57 °C. При этом выделяется так называемая скрытая теплота конденсации, которая раньше просто терялась с дымом. Конденсат стекает в специальный сборник и отводится в канализацию.

В традиционной методике расчёта КПД по низшей теплоте сгорания — без учёта этой скрытой энергии пара — у обычного конвекционного котла получается 92–95%, а у конденсационного выходит 108–109%. Физически он не нарушает закон сохранения энергии: просто учитывается дополнительный источник тепла, который раньше игнорировали. Если считать по высшей теплоте сгорания, КПД обоих типов будет ниже 100%.

На практике это значит вот что: конденсационный котел действительно экономичнее, но выигрыш появляется только тогда, когда температура обратной линии остаётся достаточно низкой — как правило, не выше 50–55 °C. Это не одно только условие по подаче: даже при подаче 80 °C конденсация возможна, если обратка возвращается в котёл холодной (например, в хорошо утеплённом доме с тёплым полом). Поэтому универсального порога нет — всё зависит от того, насколько остывает вода, возвращаясь в котёл. Именно под такой режим и нужно проектировать систему: радиаторы, рассчитанные на 50–60 °C, или тёплый пол с температурой поверхности 28–35 °C. Если радиаторы запроектированы под классические 80 °C и в мороз обратка возвращается тёплой, никакого конденсата не будет и весь выигрыш исчезнет. Поэтому прежде чем гнаться за модной цифрой 109%, важно оценить, готова ли ваша система работать в низкотемпературном режиме и какой запас остывания обратной линии она даёт.

Есть и практический нюанс, о котором забывают: конденсат, который образуется в котле, — это слабокислая вода с pH около 3–4. Её нельзя сливать в септик без нейтрализации, а отводящие трубы должны быть из кислотостойкого пластика. На объектах, где этот момент не учли, через пару сезонов получают прожжённые стыки и неприятный запах в котельной.

Расчет мощности: от базового норматива 100 Вт на м² до учета теплопотерь

Теперь к самому частому вопросу: «Какой мощности брать котел?» Самый простой и популярный ориентир — 100 Вт (0,1 кВт) на один квадратный метр отапливаемой площади. Для дома 100 квадратов это 10 кВт, для 150 — 15 кВт, для 200 — 20 кВт. Этой формулой пользуются все, от продавцов до прорабов, и в большинстве типовых случаев она даёт приемлемый результат.

Но обратите внимание: это именно базовый норматив. Он выведен для усреднённых условий — стандартная высота потолков 2,5–2,7 м, умеренное утепление, средняя климатическая зона. В реальности таких «средних» домов почти не бывает. Если у вас:

• потолки 3 метра и выше — мощности нужно больше,
• большая площадь остекления (панорамные окна, эркеры) — теплопотери выше,
• слабое утепление стен, кровли, пола — котел будет работать на пределе,
• северный регион с расчётной температурой ниже −25 °C — тоже плюс.

Поэтому на практике я всегда закладываю запас 10–20% сверх базового расчёта. Этот запас идёт и на покрытие реальных теплопотерь, и на приготовление горячей воды — особенно в двухконтурных котлах, где часть мощности уходит на ГВС.

Важно понимать и обратную сторону: слишком мощный котел — тоже проблема. Он будет часто тактовать (включаться и выключаться), что снижает его ресурс и увеличивает износ горелки. Особенно это заметно в межсезонье, когда потребность в тепле минимальна. Здесь выручает модуляция горелки — способность плавно регулировать мощность от 20–30% до 100%. У хороших настенных котлов диапазон модуляции достаточно широк, у дешёвых — почти ступенчатый.

Кстати, о настенных и напольных. Настенные котлы сегодня выпускаются в диапазоне примерно от 10 до 35–40 кВт, так что деление «до 200 м² — настенный, больше — только напольный» давно устарело. Для крупных домов решение принимается по проекту: смотрят на требуемую мощность, на длительность её непрерывной работы, на тип теплообменника (чугун или сталь), на вес оборудования и место установки. Настенные котлы удобны компактностью и встроенной автоматикой, напольные — выносливостью при длительной нагрузке и возможностью работать на тяжёлом топливе. На практике в диапазоне 25–30 кВт нередко встречаются и те, и другие — выбор делается не по площади дома, а по совокупности условий конкретного объекта.

Безопасность эксплуатации: зачем нужны манометры и предохранительные клапаны

Закончу тем, без чего ни один котел не должен работать, — группой безопасности. Это компактный узел, который ставится на подающей линии сразу после котла, и в нём три элемента:

• автоматический воздухоотводчик — стравливает воздух и микропузырьки, которые всегда есть в свежей системе,
• предохранительный клапан — сбрасывает избыток воды, если давление в системе превысило допустимое (обычно 3 бара),
• манометр — показывает текущее давление, чтобы вы видели, что система в норме.

Почему это важно понимать? Вода при нагреве расширяется. Если системе некуда сбросить лишний объём, давление начнёт расти и может повредить теплообменник, трубы или сам котел. На практике я видел объекты, где люди убирали «лишний» клапан ради аккуратного вида, а потом при первом серьёзном нагреве получали течь в потолке у соседей снизу.

Кроме группы безопасности, в закрытой системе обязательно нужен расширительный бак — мембранный резервуар, который принимает на себя увеличение объёма воды. В открытых системах его роль играет открытый расширитель, установленный в верхней точке.

Безопасность котла — это не опция и не «наворот». Это условие, при котором его вообще можно запускать.

Не стоит забывать и про дымоход: для атмосферных котлов его нужно чистить минимум раз в год перед началом отопительного сезона, иначе сажа забьёт канал и тяга пропадёт. Для турбированных котлов достаточно следить за состоянием коаксиальной трубы и вентилятора.

Отдельно упомяну автоматику. Современный котел — это не просто горелка с насосом, а управляющий блок, который следит за температурой подачи и обратки, давлением, наличием пламени и тягой. Если хотя бы один из этих параметров выходит за норму, автоматика глушит котёл ещё до того, как ситуация станет аварийной. На моей памяти именно эта автоматика не раз спасала дома от залития и от угарного газа — при условии, что её не отключали «потому что мешает».

Итог: как выбрать котел осознанно

Если свести всё сказанное в практический алгоритм, то выглядит он так.

Сначала определите топливо: газ, электричество, дизель, твёрдое топливо. Это диктует саму конструкцию котла и требования к дымоходу.

Затем посчитайте мощность по формуле 100 Вт на квадратный метр и добавьте 10–20% запаса с учётом ваших реальных теплопотерь и потребности в горячей воде.

После этого решите, сколько контуров вам нужно: один с бойлером или два в одном корпусе. Здесь нет универсального ответа — только ваш сценарий водопользования.

Потом определитесь с камерой сгорания: открытая требует классического дымохода и вентиляции, закрытая — коаксиальной трубы через стену.

Тип установки — настенный или напольный — подбирайте по проекту, требуемой мощности и режиму работы, а не только по площади дома: в современных линейках обе конструкции перекрывают диапазон до 35–40 кВт.

И наконец — не экономьте на группе безопасности, расширительном баке и автоматике. Котел для системы отопления дома — это инвестиция на 10–15 лет, и скупиться на компоненты, которые защищают его и ваш дом, не стоит.

На практике я чаще всего рекомендую заказчикам не гнаться за максимальной мощностью или «КПД 109%», а сначала привести в порядок утепление дома. Хорошо утеплённый дом 150 квадратов с обычным конвекционным котлом 15 кВт будет теплее и дешевле в эксплуатации, чем «холодный» дом 250 квадратов с конденсационным монстром на 30 кВт. Потому что в отоплении выигрывает не тот, у кого мощнее котёл, а тот, у кого меньше теплопотерь.
