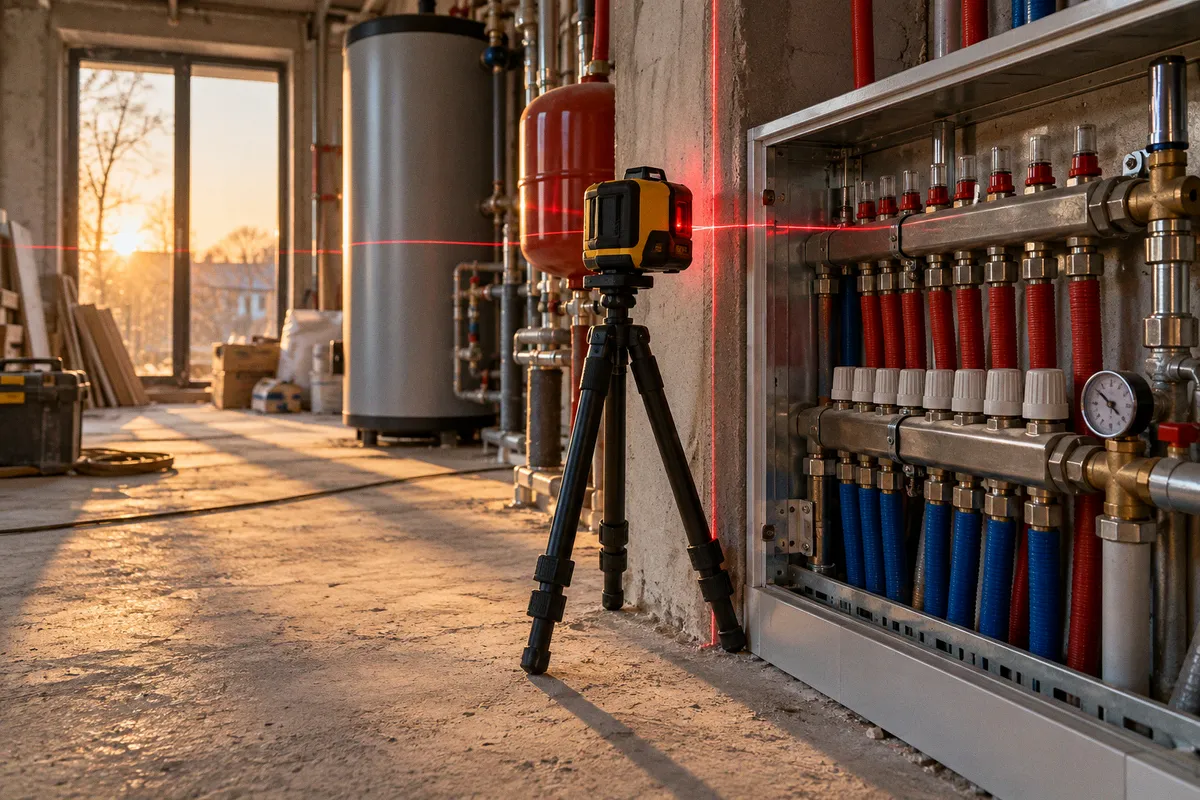

Лазерный уровень: пошаговая проверка точности и калибровка луча

Именно в такой ситуации ошибка разметки обнаруживается поздно, когда установка уже выполнена или почти закончена.

Паспортная погрешность обычно выражается в миллиметрах на метр. Например, значение ±0,3 мм/м означает, что на расстоянии 10 метров отклонение может достигать 3 мм. Универсального допуска для всех моделей нет, поэтому результат домашней проверки нужно сопоставлять с паспортом конкретного прибора и методикой производителя.

Погрешность лазерного уровня, проверка и калибровка луча относятся к разным этапам работы. Проверка показывает, воспроизводится ли отклонение. Калибровка требует доступа к штатным регулировкам и описания процедуры. Для ремонта корпуса или оптического блока нужен сервис.

Когда прибору требуется диагностика

Единого регламента с одинаковой периодичностью для всех нивелиров нет. Срок контроля зависит от интенсивности работы, условий перевозки и требований изготовителя. При активной эксплуатации плановую проверку рекомендуют проводить не реже одного раза в год, учитывая также указания производителя по срокам и условиям эксплуатации.

Проверка становится обязательной перед ответственным этапом, где ошибка разметки приведёт к переделке. Сюда относятся установка перегородок, разметка под облицовку, монтаж направляющих и другие работы, где точность положения влияет на результат. После покупки полезно выполнить первичный контроль, чтобы убедиться в работоспособности прибора и понять, какие отклонения он показывает при вашей методике измерения.

Поводом для внеплановой диагностики служат:

• удар, падение или повреждение корпуса;
• изменение положения линии после перевозки;
• долгое самовыравнивание или нестабильная работа компенсатора;
• заметное расхождение результатов при повторной установке;
• появление сигнала о наклоне там, где раньше прибор работал спокойно;
• отклонение луча, заметное даже без точных измерений;
• невозможность запустить предусмотренное инструкцией самовыравнивание.

Сначала нужно исключить влияние самой установки.

Установите прибор на устойчивую опору, приведите основание в рабочее положение и дождитесь окончания самовыравнивания. Если луч мигает, подаёт сигнал о наклоне или продолжает двигаться, прекратите измерение. Оценка нестабильной линии не показывает точность настройки.

Результат имеет смысл только при повторяемой установке: если штатив сдвинулся между замерами, сравниваются уже разные положения прибора.

После падения разумно выполнить полный цикл проверки до следующей разметки, даже если на корпусе нет заметных повреждений. Для прибора, который редко используют, важнее контроль перед значимой работой. Для регулярно применяемого нивелира годовая проверка и записи измерений позволяют заметить ухудшение до появления заметной ошибки.

Базовая методика тестирования горизонтального луча на стене

Для первичной проверки подходит метод двух положений. Он позволяет увидеть, меняется ли высота горизонтального луча при развороте прибора. Понадобятся устойчивый штатив или ровная опора, рулетка, карандаш и стена, на которой хорошо заметна тонкая линия.

Сначала найдите в документации паспортную точность и методику проверки. Способ установки и разворота зависит от конструкции модели. Самостоятельный тест не заменяет заводскую поверку, но помогает обнаружить грубую ошибку, нестабильность или изменение прежних показаний.

Пошаговая проверка горизонтали

1. Выберите одну стену и максимально длинный свободный отрезок. Чем больше рабочая дистанция, тем заметнее проявится небольшое угловое отклонение.

2. Установите нивелир на устойчивое основание. Проверьте, что штатив не просел, корпус не качается, а ножки не сдвинутся при повороте.

3. Включите горизонтальную линию и дождитесь её полной стабилизации.

4. Отметьте положение луча тонкой чертой. Лучше поставить рядом короткую метку и подписать её, чтобы не перепутать с результатом следующего замера.

5. Разверните прибор в положение, предусмотренное инструкцией. Если проверка предполагает поворот на 180 градусов, вращайте корпус вокруг вертикальной оси, стараясь сохранить положение основания.

6. После стабилизации поставьте вторую отметку. Измерьте вертикальное расстояние между метками, а также запишите расстояние от прибора до стены.

7. Повторите установку и измерение. Если результаты отличаются, вернитесь к проверке штатива, положения корпуса и точности нанесения меток.

Полезно вести запись в момент измерения. В журнал вносят модель, дату, дистанцию, способ установки и результат каждого повтора. Тогда спустя время можно сравнить результаты в одинаковых условиях.

Как оценить расхождение меток

Сначала проверьте повторяемость измерения. Один результат ещё не позволяет утверждать, что прибор смещается или потерял точность. Если после нескольких одинаковых установок отклонение воспроизводится, его можно сопоставлять с паспортом.

Значение ±0,3 мм/м показывает, как заявленная погрешность изменяется с расстоянием. На дистанции 10 метров это соответствует расчётному отклонению до 3 мм. Однако разница между двумя отметками после разворота не всегда равна обычному отклонению луча от идеальной горизонтали. Метод двух положений имеет собственную схему расчёта, которую должен описывать производитель.

Поэтому нельзя назначить прибору универсальную границу вроде нескольких миллиметров и считать его исправным или неисправным по одному замеру. Нужны:

• паспортная точность конкретной модели;
• дистанция до стены;
• схема разворота из инструкции;
• результаты нескольких повторных установок;
• допустимое расхождение, рассчитанное для этих условий.

Если инструкция не описывает проверку или полученные значения невозможно однозначно интерпретировать, подтвердите точность в сервисном центре. Такой вызов уместнее попытки найти в корпусе незнакомый винт.

Как проверить горизонталь относительно независимого уровня

Разворот прибора позволяет сравнить два его положения. Для дополнительного контроля можно использовать гидроуровень. Вода в сообщающихся прозрачных колбах переносит одну высотную отметку на разные участки стены.

Перед измерением убедитесь, что в трубке нет пузырьков, а вода успела успокоиться. Колбы перемещают, не пережимая трубку и не меняя положение жидкости. Каждую отметку полезно перепроверить, после чего сравнить с положением лазерной линии.

Гидроуровень сам имеет погрешность. На результат влияют точность переноса отметок, состояние поверхности и аккуратность считывания. Поэтому тонкую лазерную линию сопоставляют с центром отметки, а не с её краем.

Встроенный пузырьковый уровень нельзя считать эталоном лазерной плоскости. Он помогает оценить наклон основания, если конструкция это позволяет, но ничего не сообщает о положении излучателя и системы компенсации. Для лазерного прибора он остаётся вспомогательным индикатором.

Проверка вертикальных плоскостей и угла 90 градусов

Вертикальную линию удобно сравнить с отвесом. Подвесьте небольшой груз на тонкой нити рядом с проверяемой плоскостью и дождитесь, пока колебания прекратятся. После этого включите вертикальный луч.

Если линия пересекает нить по всей высоте, направление выглядит согласованным. При расхождении измерьте расстояние между лучом и нитью в нижней, средней и верхней зонах. Показания сопоставляют с паспортной точностью и высотой проверки.

Отвес чувствителен к движению воздуха и случайному касанию. На время замера закройте окна и двери, не опирайтесь на стену и дождитесь полного покоя груза. Проверка на коротком участке может скрыть небольшое отклонение, поэтому используйте доступную высоту.

Если результат меняется после каждой установки, сначала проверьте основание. Нивелир нельзя ставить на непрочную площадку, касаться его во время измерения или незаметно переставлять. Автоматический компенсатор выравнивает луч в пределах рабочего диапазона, но не устраняет перемещение опоры.

Проверка нескольких вертикальных плоскостей

У моделей с несколькими вертикальными плоскостями проверяют не только каждую линию отдельно, но и их взаимное положение. Если производитель заявляет прямой угол между плоскостями, результат нужно сверять способом из руководства.

1. Установите прибор на ровное основание и включите вертикальные плоскости.

2. Отметьте направление первой плоскости на стене или полу. Используйте две понятные контрольные точки, чтобы линия не потерялась среди других отметок.

3. Поверните прибор в положение, предусмотренное инструкцией, не меняя высоту основания.

4. Сравните направления плоскостей. Для первичной оценки подойдёт угольник, для точной проверки лучше использовать подходящий измерительный инструмент и известную дистанцию.

5. Повторите замер в обратном порядке, чтобы исключить смещение штатива и влияние порядка нанесения меток.

Поворотная платформа или градуированная шкала на основании сами по себе не гарантируют точность угла. На результат влияют люфт механизма, положение корпуса и техника поворота.

Чем длиннее измерительное плечо, тем заметнее линейное расхождение от небольшой угловой ошибки. Проверка на коротком отрезке может создать обманчивое впечатление идеального прямого угла. Если точность 90 градусов важна для монтажа перегородок, облицовки или другого ответственного узла, спорный результат следует передать специалисту.

Конструктивные особенности маятника и доступ к юстировочным винтам

Во многих самовыравнивающихся нивелирах оптический блок связан с маятниковым компенсатором. При небольшом наклоне корпуса механизм помогает установить луч в горизонтальное или вертикальное положение. В других приборах применяются иные механические или электронные решения.

По внешнему виду корпуса нельзя надёжно определить конструкцию компенсатора, расположение юстировочных винтов и возможность самостоятельной настройки. Винты могут быть доступны через отверстия, закрыты заглушками или требовать сервисного оборудования. Электронное управление само по себе не говорит о том, как выполняется калибровка конкретной модели.

Перед настройкой найдите в руководстве процедуру именно для своей модели. Если производитель не описывает самостоятельную юстировку, искать винты наугад не стоит.

Сначала убедитесь, что ошибка действительно принадлежит прибору. Повторите проверку на другой устойчивой опоре, полностью дождитесь стабилизации и сравните результат с паспортом. Неточная разметка или сдвиг штатива способны создать видимость неисправности. Попытка компенсировать такую ошибку вращением винта может только ухудшить положение луча.

Настройка лазерного нивелира своими руками: когда это допустимо

Самостоятельная настройка возможна при выполнении нескольких условий. Руководство должно прямо разрешать регулировку для этой модели, доступ к юстировочным элементам должен быть предусмотрен конструкцией, а расхождение меток обязано повторяться в одинаковых условиях.

Если производитель допускает самостоятельную настройку, придерживайтесь его последовательности:

1. Зафиксируйте исходное положение луча, дистанцию и способ установки.

2. Повторно проверьте прибор после устранения возможного влияния основания и разметки.

3. Установите прибор в контрольное положение, указанное в инструкции.

4. Отрегулируйте только тот элемент, назначение которого прямо определено производителем.

5. После каждого небольшого изменения проверяйте результат на прежней дистанции и при прежнем положении прибора.

6. Не меняйте несколько регулировок одновременно, иначе невозможно определить, какое действие повлияло на луч.

7. После завершения проверьте все доступные плоскости, включая взаимный угол вертикалей.

Не задавайте универсальную величину поворота винта. Даже небольшое движение способно заметно сместить линию, а зависимость между положением луча и конкретным винтом определяется конструкцией прибора. Если инструкция требует последовательных контрольных замеров, не пропускайте их.

Если настройка требует вскрытия корпуса, подключения электронного оборудования или нарушения герметичности, самостоятельную процедуру следует прекратить. Такие операции относятся к сервисному ремонту.

Правила безопасной настройки и ограничения самостоятельного ремонта

Проверка прибора и его калибровка требуют разного уровня вмешательства. Домашний контроль обычно выполняется без вскрытия корпуса. Юстировка может затронуть гарантию, взаимное положение оптических узлов и герметичность корпуса. Перед началом работ нужно изучить гарантийные условия и руководство изготовителя.

Не вскрывайте корпус, если это запрещено документацией или может лишить прибор гарантийного обслуживания. Самостоятельная настройка уместна только при прямом разрешении производителя, наличии штатного доступа к регулировке и повторяемом результате измерений.

Обращение в сервис предпочтительно при следующих обстоятельствах:

• прибор падал, корпус повреждён или подвергся сильному удару;
• компенсатор не stabilизируется в допустимом диапазоне;
• луч заметно уклоняется при повторных замерах;
• горизонтальная и вертикальные плоскости невозможно согласовать;
• требуется разборка корпуса или использование сервисного оборудования;
• руководство не содержит процедуры калибровки;
• прибор находится на гарантии, а самостоятельное вмешательство нарушает её условия.

Для нового прибора порядок обращения по гарантии и допустимый уровень отклонения определяются производителем. Единого рыночного порога, который можно применить ко всем нивелирам, не существует.

Как вести контроль измерений

Для прибора, который используется регулярно, полезно сохранять результаты проверок. Такой журнал не заменяет официальную поверку, но помогает заметить постепенное ухудшение и проверить, появился ли результат после конкретного события.

В записи полезно фиксировать:

• модель и номер прибора;
• дату и условия проверки;
• дистанцию до стены или высоту вертикального измерения;
• использованный эталон и способ установки;
• положение прибора и результат каждого повторного замера;
• сведения о падении, ремонте или перевозке;
• вывод по результатам и принятое решение.

Сравнивать результаты нужно только при сходных условиях. Если изменились расстояние, основание, выбранный эталон или способ нанесения меток, разница сама по себе не указывает на износ маятника. При устойчивом ухудшении показаний прибор проверяют по инструкции и при необходимости передают в сервис.

Точность лазерного уровня определяется воспроизводимым измерением и характеристиками конкретной модели. Метод двух положений выявляет изменение горизонтали, отвес задаёт ориентир для вертикали, а проверка угла требует аккуратной разметки и достаточной контрольной дистанции. Когда методика производителя соблюдена, а расхождение всё ещё вызывает сомнения, разумнее получить заключение сервиса, чем регулировать неизвестные винты наугад.
