Схема системы отопления дома: правила выбора без ошибок

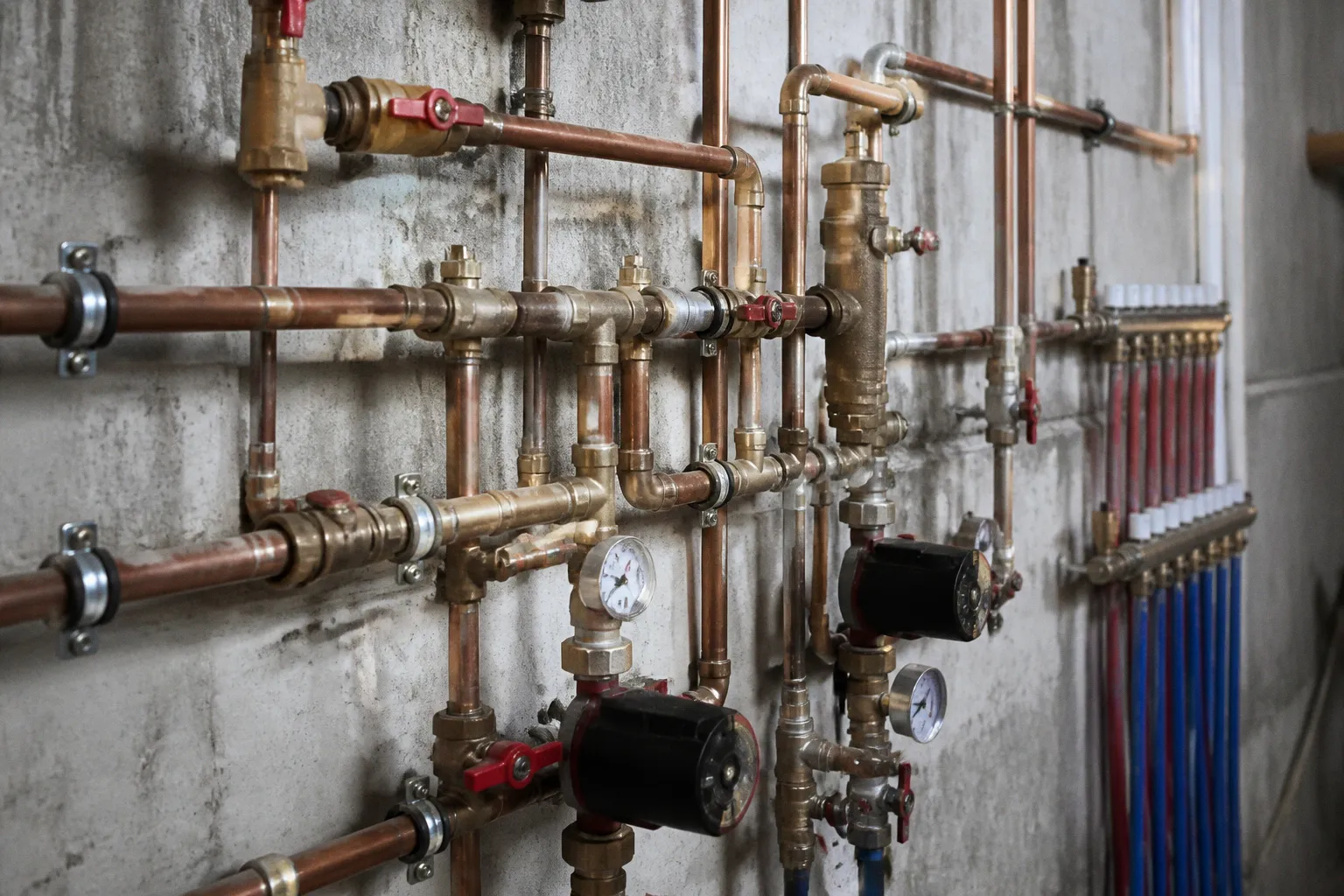

Причина обычно не в «слабом котле», как любят объяснять продавцы оборудования, а в том, что схема разводки отопления была выбрана по привычке или по картинке из каталога.

Схема системы отопления определяет, как теплоноситель движется по дому, какие приборы получают тепло первыми, насколько удобно балансировать радиаторы и что произойдёт при расширении здания, добавлении тёплого пола или отключении электричества. Ошибка на этом уровне не маскируется декоративной отделкой: она просто начинает ежедневно напоминать о себе холодным санузлом, шумом насоса и невозможностью настроить комнаты независимо друг от друга.

Для частного дома выбор обычно сводится к четырём базовым решениям: однотрубной, двухтрубной, коллекторной и самотечной системе. У каждой есть своя логика, область применения и набор компромиссов. Универсальной схемы нет — как нет универсальной планировки, в которой одинаково хорошо уживаются кухня-гостиная, приватность, нормальная инсоляция и желание девелопера впихнуть ещё одну спальню.

От чего зависит схема отопления частного дома

До выбора трубной разводки нужно определить не марку радиатора и не цвет котла, а исходные параметры здания. На схему влияют:

• площадь дома и количество этажей;
• расположение помещений, наружных стен, окон и дверей;
• число радиаторов и контуров тёплого пола;
• тип котла и доступность электроэнергии;
• наличие технического помещения или отдельной котельной;
• протяжённость трасс и возможность спрятать трубы;
• требуемая независимость регулировки комнат;
• бюджет монтажа и готовность обслуживать систему после запуска.

Площадь сама по себе не даёт ответа, какая схема будет работать лучше. Два дома одинакового метража могут иметь совершенно разную тепловую нагрузку: один — компактный, с небольшим количеством наружных стен, второй — вытянутый, с панорамным остеклением и холодными угловыми помещениями. В первом случае простая разводка может оказаться разумной, во втором её ограничения проявятся уже в первый отопительный сезон.

Здесь и начинается неприятная для маркетинга часть: отопление проектируют не вокруг красивого оборудования, а вокруг теплопотерь и гидравлики. Радиатор должен получить нужный расход теплоносителя, труба — пропустить его без чрезмерного сопротивления, а регулирующая арматура — позволить системе не просто греть, но и настраиваться. Иначе даже качественные компоненты превращаются в дорогой визуальный мусор в техническом шкафу.

Хорошая схема отопления — это не та, где больше труб, насосов и автоматики, а та, которую можно нормально настроить, обслужить и не объяснять жильцам как инженерный перформанс.

Однотрубная система: компактно, но с характером

В однотрубной системе отопления радиаторы подключаются последовательно к общему циркуляционному кольцу. Теплоноситель проходит через один прибор, затем движется к следующему и постепенно остывает по мере продвижения по контуру.

На схеме это выглядит просто, а простота в инженерии часто воспринимается как добродетель сама по себе. Но у последовательного подключения есть вполне конкретное следствие: первый радиатор и последний находятся в разных условиях. Чем длиннее контур и чем больше в нём приборов, тем внимательнее приходится относиться к расчёту, диаметрам труб, байпасам и регулировке.

Однотрубная схема может быть оправдана, когда:

• дом небольшой и имеет компактную планировку;
• радиаторов немного;
• требования к независимой регулировке помещений умеренные;
• трассу нужно сделать максимально простой;
• бюджет монтажа ограничен;
• система проектируется целиком, а не собирается из случайных решений на объекте.

Классическая проблема однотрубной схемы — попытка регулировать каждый радиатор так, будто он подключён к отдельному контуру. Последовательная система не любит, когда один прибор полностью перекрывают без предусмотренного обходного пути: меняется движение теплоносителя, а вместе с ним — работа остальных радиаторов. Поэтому запорная и регулирующая арматура здесь не декоративная фурнитура, а часть самой гидравлической логики.

Ещё один риск — позднее расширение. Сегодня в доме шесть радиаторов и один этаж, завтра появляется пристройка, мансарда или желание добавить отопление в мастерскую. В однотрубном контуре новые приборы нельзя бездумно «подцепить в конец», потому что последний участок и без того получает теплоноситель после предыдущих потребителей. Получается инженерная версия перепланировки без проекта: на плане всё помещается, а в реальности одна часть дома начинает жить за счёт другой.

Что даёт однотрубная схема

Её сильная сторона — относительная простота трассировки. Труб меньше, монтаж может быть компактнее, а при удачно рассчитанном небольшом контуре система работает предсказуемо. Это не означает, что она автоматически хуже любой двухтрубной схемы. Нельзя сравнивать их по принципу «две трубы — хорошо, одна — плохо»: результат зависит от размера дома, количества приборов и качества расчёта.

Но чем больше дом, чем длиннее контуры и чем важнее самостоятельная регулировка комнат, тем больше ограничений становится заметно. Если в одной комнате нужен минимальный нагрев, а в другой — максимальный, последовательная логика начинает сопротивляться бытовым сценариям. Система хочет, чтобы все приборы были частью общего движения, а жильцы хотят закрыть радиатор в гостевой комнате и усилить отопление в детской. Архитектура быта, как обычно, не согласовывает решения с красивой технической схемой.

Двухтрубная разводка: более гибкая основа для дома

В двухтрубной системе радиаторы подключаются параллельно. По одной трубе к приборам подаётся горячий теплоноситель, по другой остывший отводится обратно. Каждый радиатор получает теплоноситель из подающей линии, а не от предыдущего прибора, поэтому схема лучше подходит для домов с несколькими помещениями и разными режимами эксплуатации.

Это базовое преимущество двухтрубной схемы отопления: радиаторы меньше зависят друг от друга, а регулировка отдельных помещений становится понятнее. При правильном проектировании и балансировке можно распределить тепло по контурам без той последовательной зависимости, которая характерна для однотрубной системы.

Двухтрубную разводку обычно рассматривают, если:

• в доме несколько этажей или протяжённая планировка;
• радиаторов много;
• помещения должны регулироваться независимо;
• отопление совмещается с тёплыми полами;
• требуется возможность расширения системы;
• владелец не хочет выбирать между комфортом одной комнаты и комфортом другой.

Однако две трубы не являются магическим амулетом против холода. Если трасса рассчитана неверно, диаметры подобраны случайно, а балансировочные клапаны установлены «для красоты», параллельное подключение тоже может работать плохо. Вода, как и любой поток, выбирает путь с меньшим сопротивлением. Поэтому близкие к котлу или коллектору приборы могут получать больше расхода, чем удалённые, если гидравлика не приведена в порядок.

Тупиковая и попутная двухтрубная схема

Двухтрубная разводка бывает тупиковой и попутной. В тупиковой схеме подающая и обратная линии движутся навстречу друг другу: теплоноситель выходит от источника по подаче, а возвращается по обратке в противоположном направлении. Такая система может быть вполне рабочей, но требует расчёта и балансировки, особенно при неодинаковой длине ветвей.

Попутная схема, известная как петля Тихельмана, устроена иначе: направление движения в подающей и обратной линиях согласовано, а суммарная длина циркуляционных колец для радиаторов получается одинаковой. Это помогает выровнять гидравлические условия и упростить балансировку системы.

Петля Тихельмана не отменяет расчёта и не превращает любую разводку в саморегулируемую. Она просто предлагает более равномерную гидравлическую основу. Если дом имеет сложную геометрию, разветвлённые зоны и тёплые полы, инженер всё равно должен рассматривать систему целиком, а не приклеивать к проекту громкое название схемы.

Коллекторная схема: максимум контроля, максимум ответственности

Коллекторная, или лучевая, схема подразумевает отдельную пару труб — подачу и обратку — от распределительного коллектора к каждому радиатору или контуру тёплого пола. В результате каждый потребитель получает собственную ветвь, а коллектор становится центром распределения теплоносителя.

С точки зрения управления это самая понятная архитектура. Можно отдельно настраивать радиаторы, отключать ветви, обслуживать конкретный контур и организовывать зональное регулирование. Для дома, где есть несколько этажей, тёплые полы, разные сценарии использования комнат и желание спрятать разводку в конструкции пола, коллекторная система часто оказывается наиболее удобной.

Но слово «лучевая» не должно вызывать ложного ощущения лёгкости. От коллектора к каждому прибору идут отдельные линии, а значит, возрастает суммарная длина труб, количество соединений и требования к монтажу. Коллекторный шкаф необходимо разместить так, чтобы к нему был доступ, но чтобы он не оказался посреди визуально важной стены. В частных интерьерах это особенно смешно: дизайнеры месяц согласуют оттенок фасадов, а потом инженерный шкаф закрывают мебелью без ревизии.

Коллекторная схема оправдана, когда нужны:

• независимое управление отдельными комнатами;
• раздельные контуры радиаторов и тёплых полов;
• удобное распределение по этажам или функциональным зонам;
• скрытая прокладка труб без большого числа промежуточных соединений;
• возможность отключать часть дома при сохранении работы остальных зон;
• централизованный доступ к распределительной арматуре.

У неё есть и обратная сторона. Коллектор не компенсирует плохую трассировку, неверный подбор труб или отсутствие балансировки. Каждая ветвь должна быть понятна: куда она идёт, какой прибор обслуживает, где расположены соединения и как её перекрыть. Если маркировки нет, через несколько лет даже хороший монтаж превращается в археологическую экспедицию по шкафу.

Радиаторы и тёплый пол в одной системе

Радиаторы и тёплый пол не являются взаимозаменяемыми потребителями. У них разные требования к температуре теплоносителя и разная логика распределения тепла. Радиатор быстро реагирует на изменение подачи, а тёплый пол работает как массивная низкотемпературная поверхность, которая не любит резких команд и хаотичных включений.

Поэтому при объединении таких систем часто требуется разделение контуров и соответствующее регулирование. Коллекторная схема здесь удобна тем, что позволяет собрать радиаторные ветви и контуры пола в понятную структуру, не заставляя все помещения подчиняться одному режиму.

Особенно внимательно нужно отнестись к санузлам, прихожим, помещениям с панорамным остеклением и комнатам, которые используются нерегулярно. Влажные зоны требуют предсказуемого отопления и доступа к узлам обслуживания, а не надежды на то, что тёплый пол каким-то образом «сам всё выровняет». Не выровняет. Инженерия вообще редко занимается благотворительностью.

Самотечная система: независимость от насоса не бывает бесплатной

В гравитационной, или самотечной, системе теплоноситель циркулирует без насоса за счёт разницы плотностей горячей и холодной воды. Нагретая вода становится менее плотной и поднимается, остывшая опускается, формируя естественное движение в контуре.

Преимущество очевидно: при отключении электроэнергии система потенциально может продолжать работать, если вся её геометрия и оборудование рассчитаны под такой режим. Но за эту независимость приходится платить пространством и ограничениями. Самотечная схема требует труб большего диаметра, соблюдения уклонов и продуманного расположения котла, магистралей и радиаторов.

Это не тот случай, когда можно оставить старые трубы, добавить современный котёл и объявить дом автономным. Насосная система и гравитационная проектируются с разной логикой сопротивления и движения теплоносителя. Если уклоны нарушены, трубопроводы проложены с воздушными карманами, а диаметры уменьшены ради аккуратной отделки, самотёк перестаёт быть надёжной системой и становится дорогим компромиссом.

Самотечную схему рассматривают, когда:

• перебои с электроснабжением действительно критичны;
• архитектура дома позволяет разместить магистрали с нужными уклонами;
• владелец готов принять крупные трубы и менее гибкую планировку;
• система проектируется как единый контур, а не как модернизация по месту;
• требования к скрытой прокладке и компактности невысоки.

Для большого многоэтажного дома самотечная система не становится автоматически подходящим выбором. Чем больше здание и протяжённее контуры, тем жёстче требования к диаметрам, уклонам и расположению оборудования. Обещание работать без электричества не отменяет физику и не превращает лестничную клетку в инженерный стояк без последствий для планировки.

Как сравнивать схемы, если дом ещё на стадии проекта

Выбор следует начинать не с вопроса «какая схема лучше», а с определения приоритетов. Для одного владельца критична автономность при отключении электричества, для другого — независимое управление комнатами, для третьего — минимальная высота пола и отсутствие видимых труб. Все эти требования могут конфликтовать.

Практический порядок выглядит так:

1. Разделите дом на зоны отопления.

Жилые комнаты, санузлы, технические помещения, лестничные пространства и редко используемые зоны не обязаны иметь одинаковый режим. Если всё подключить как единый безликий контур, система будет работать по среднему сценарию, которого в реальной жизни не существует.

2. Определите типы потребителей.

Отдельно нанесите радиаторы, тёплые полы, полотенцесушители и другие элементы, если они входят в систему. Не стоит проектировать разводку радиаторов, а потом в последнюю минуту добавлять десяток контуров пола в надежде, что коллектор «как-нибудь пристроится».

3. Проверьте длину и структуру ветвей.

Чем длиннее трассы и чем больше приборов в контуре, тем важнее гидравлическая балансировка. Для компактного дома может подойти простая схема, а для вытянутого здания с несколькими этажами потребуется более управляемая разводка.

4. Заранее определите место для коллектора и обслуживания.

Коллекторный шкаф, насосная группа, фильтры, запорная арматура и узлы подключения должны оставаться доступными. Спрятать оборудование можно, похоронить его в стене без ревизии — уже решение из жанра строительного триллера.

5. Согласуйте отопление с конструкциями.

Если трубы проходят в стяжке, нужно понимать, где будут соединения, как они защищены и каким образом система будет проверяться до закрытия. Если трассы идут в стенах или перекрытиях, их нельзя рассматривать отдельно от будущей отделки, крепежа и мебели.

6. Заложите регулировку, а не только циркуляцию.

Система должна не просто перемещать теплоноситель, но и позволять уменьшать или увеличивать подачу по помещениям. Иначе автоматика котла будет пытаться управлять домом целиком, хотя тепловая нагрузка у спальни, кухни и тамбура совершенно разная.

7. Предусмотрите сценарий отказа.

Нужно понимать, что происходит при остановке насоса, отключении электричества, перекрытии отдельного радиатора или необходимости заменить арматуру. Если любой ремонт требует сливать всю систему, это не катастрофа, но это эксплуатационный расход, который лучше осознавать заранее.

Коллекторная схема покупает не тепло, а управляемость. Но управляемость работает только там, где есть расчёт, маркировка и доступ к узлам, а не просто красивый шкаф с десятком одинаковых труб.

Где чаще всего ошибаются при монтаже

Выбирают схему по числу труб

Количество труб не является самостоятельным критерием качества. Однотрубная система может быть разумной для небольшого дома, а коллекторная — избыточной для компактного объекта с простыми потребностями. Но и обратная ошибка встречается чаще: владельцу обещают сэкономить на разводке, не объясняя, что экономия будет оплачена сложной регулировкой и неравномерным нагревом.

Путают простоту монтажа с простотой эксплуатации

У однотрубной схемы трасса может выглядеть лаконичнее, однако настройка последовательного контура требует понимания его поведения. У коллекторной системы труб больше, зато ветви проще разделить и обслуживать. На этапе стройки выигрывает тот, кто считает не только стоимость укладки, но и будущие вмешательства: замену клапана, отключение комнаты, поиск неисправности, добавление нового контура.

Прячут соединения без плана доступа

Скрытая прокладка оправдана эстетически, особенно в современных интерьерах, где открытая труба быстро становится тем самым визуальным мусором, который пытаются выдать за индустриальный стиль. Но соединения в недоступных местах — плохая идея независимо от того, насколько аккуратно они выглядят на визуализации.

До закрытия конструкций трассы следует проверить, промаркировать и зафиксировать на плане или фотографиях. Иначе через несколько лет сверление стены под полку превращается в лотерею, где главный приз — аварийное отключение отопления.

Не разделяют радиаторные и низкотемпературные контуры

Тёплый пол и радиаторы могут работать в одной общей системе, но это не значит, что их следует бездумно соединять одной веткой. Разные контуры требуют согласованной схемы, регулирования и распределения потоков. Особенно проблемными становятся попытки добавить тёплый пол после завершения основного монтажа, когда места для оборудования уже нет, а все доступные ниши заняты фильтрами, кабелями и остатками стройматериалов.

Рассчитывают на автоматику вместо проектирования

Термостаты, датчики и умный дом полезны, когда базовая система уже способна равномерно доставлять тепло. Автоматизация не исправляет неправильную схему разводки отопления. Она может закрыть клапан, изменить режим котла или сообщить об ошибке, но не заставит теплоноситель двигаться туда, где ему мешает избыточное сопротивление.

Какой вариант выбрать для разных сценариев

Таблица не заменяет проект и не должна превращаться в генератор решений по принципу «нашёл строку — купил трубы». Она показывает направление выбора. Финальная схема зависит от конкретной геометрии здания, тепловой нагрузки, оборудования и ограничений монтажа.

Для большинства современных частных домов с несколькими помещениями и разными режимами эксплуатации наиболее гибкой основой становится двухтрубная или коллекторная разводка. Однотрубная система остаётся рациональной в компактных и простых объектах, где её ограничения не превращаются в ежедневную борьбу за тепло. Самотечная схема имеет смысл там, где независимость от насоса важнее компактности и эстетики инженерных трасс.

Что должно быть на проекте до начала работ

До монтажа у владельца должен быть не только список оборудования, но и понятная схема системы отопления, по которой можно проверить логику будущей сборки. В ней должны быть обозначены:

• источник тепла и основные узлы подключения;
• направление подачи и обратки;
• радиаторы и их принадлежность к ветвям;
• коллекторы и распределительные шкафы;
• контуры тёплого пола;
• насосное оборудование и регулирующая арматура;
• места отключения отдельных зон;
• точки доступа для обслуживания;
• участки скрытой прокладки;
• предусмотренные места для слива, заполнения и удаления воздуха.

Если подрядчик объясняет всё фразой «на месте разберёмся», проект уже начал разрушаться, хотя отделка ещё не началась. На месте можно уточнить обход балки или положение шкафа, но нельзя впервые придумать гидравлическую структуру дома между поддонами и мешками смеси.

Отдельно стоит зафиксировать маркировку труб и коллекторных выходов. Подпись «спальня 1» на ветви, фотография трасс до закрытия пола и актуальная исполнительная схема стоят недорого, но избавляют от необходимости угадывать, какой контур проходит под плиткой санузла. В инженерных системах память подрядчика — ненадёжный архив, особенно если после сдачи объекта он исчезает вместе с упаковками от фитингов.

Итоги

Схема системы отопления выбирается не по принципу «самая современная» и не по количеству оборудования в котельной. Однотрубная разводка даёт простоту и компактность, но требует осторожности при увеличении длины контура и числа радиаторов. Двухтрубная система обеспечивает более независимое подключение приборов и подходит для сложных домов, где комнаты должны регулироваться раздельно. Петля Тихельмана помогает выровнять циркуляционные условия в протяжённых контурах. Коллекторная схема даёт максимум контроля, но требует больше труб, места, маркировки и дисциплины монтажа. Самотёк сохраняет работоспособность без насоса, однако расплачивается крупными диаметрами и жёсткими требованиями к уклонам.

Правильный выбор начинается с планировки, тепловой нагрузки и сценариев эксплуатации, а заканчивается доступными узлами, балансировкой и понятным проектом. Всё остальное — разговоры о премиальности котла, дизайнерских радиаторах и приложении в смартфоне, которое бодро показывает температуру в холодной комнате.
