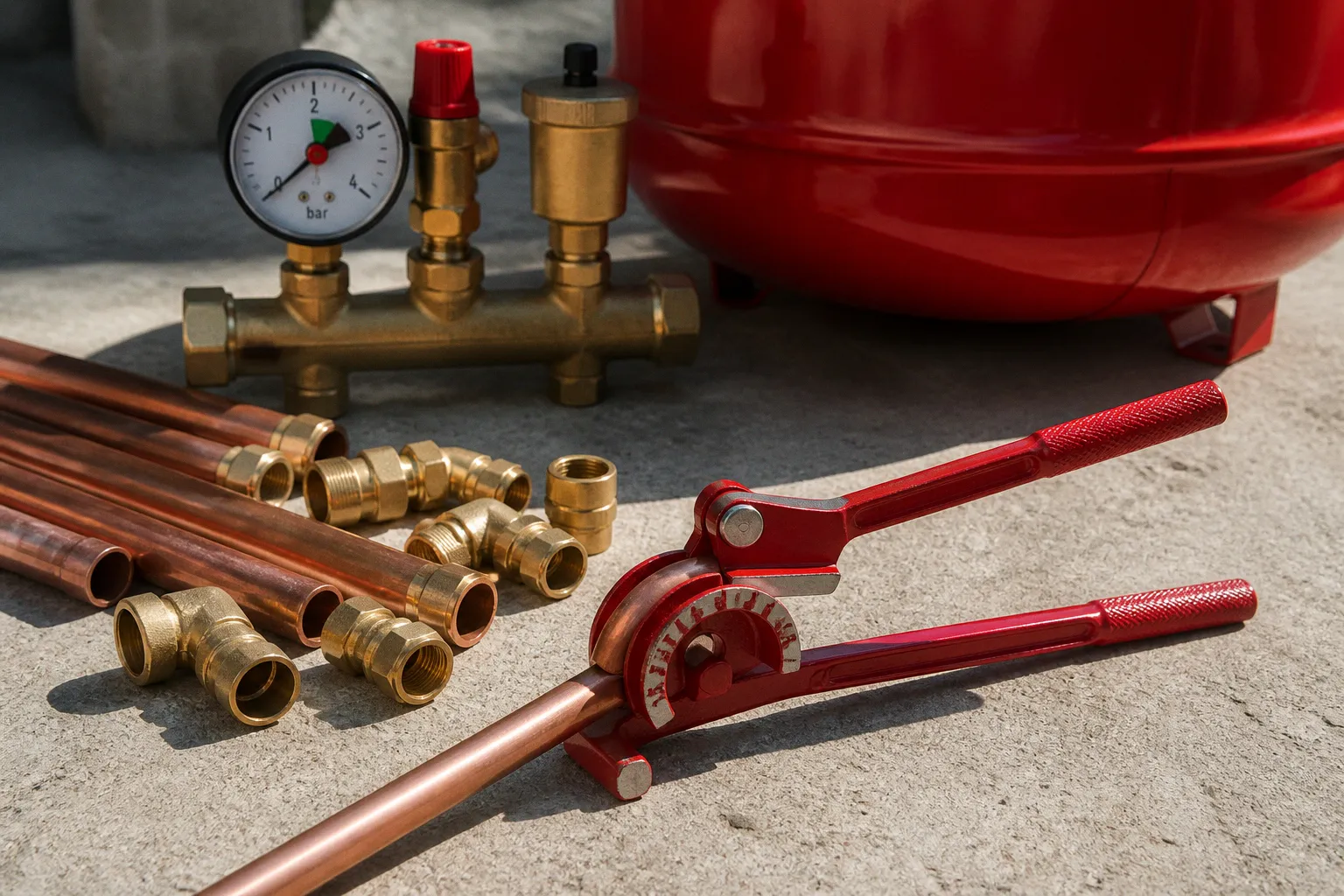

Закрытая система отопления: пошаговый монтаж своими руками

Если не предусмотреть компенсационный объем, давление быстро выйдет за рабочий диапазон.

Для частного дома нормальным считается давление 1,5–2,0 бар. Отклонения возникают при заполнении, удалении воздуха, нагреве и остывании теплоносителя. Поэтому закрытый контур нельзя собрать только из котла, труб и радиаторов. В схеме обязательны мембранный расширительный бак, группа безопасности, циркуляционный насос, воздухоотводчики и запорная арматура.

Монтаж закрытой системы отопления своими руками допустим только при понимании гидравлики и последовательности операций. Ошибка в расположении группы безопасности или неверно настроенный бак не проявляется сразу. Она появляется при первом серьезном нагреве — в виде скачка давления, срабатывания клапана, течи соединений или завоздушивания радиаторов.

Принцип работы закрытого контура

В открытой системе расширение воды компенсирует открытый расширительный бак. В закрытой системе используется герметичная емкость с эластичной мембраной. Одна часть бака заполнена теплоносителем, вторая — воздухом или азотом под заданным давлением.

При нагреве объем воды увеличивается. Мембрана перемещается в сторону воздушной камеры и сжимает газ. Давление в контуре растет, но остается в допустимых пределах. При остывании процесс идет в обратную сторону.

Типовая схема закрытой системы отопления в частном доме включает:

• котел с подающим и обратным трубопроводами;
• циркуляционный насос;
• расширительный бак красного цвета;
• группу безопасности;
• радиаторы или контуры теплого пола;
• воздухоотводчики;
• сливной кран;
• фильтр грубой очистки перед насосом;
• запорные краны для обслуживания оборудования;
• трубы, рассчитанные на температуру и давление отопительного контура.

Цвет расширительного бака имеет техническое значение. Красные баки предназначены для отопления. Их мембраны рассчитаны на работу с горячим теплоносителем, обычно при температуре до 100–110 °C. Синие баки используют в холодном водоснабжении. Их мембранный материал и температурный режим не соответствуют отопительному контуру.

Котел создает тепловой поток, насос обеспечивает движение жидкости, радиаторы отдают тепло в помещения. Расширительный бак компенсирует изменение объема. Группа безопасности контролирует давление и удаляет воздух. Каждый элемент выполняет отдельную функцию. Удаление одного узла не превращает систему в упрощенную. Оно убирает защиту от конкретного аварийного режима.

Проектирование и расчет объема теплоносителя

До монтажа определяют тепловую нагрузку, мощность котла, длину труб, количество радиаторов и объем контуров теплого пола. Расчет мощности котла нельзя заменять площадным правилом без поправок на утепление, климат, высоту помещений и вентиляционные потери. Для оценки объема теплоносителя применяется другой упрощенный показатель.

При отсутствии точных данных принимают примерно 15 литров жидкости на каждый 1 кВт мощности котла.

Например, для котла мощностью 24 кВт ориентировочный объем теплоносителя составит:

15 × 24 = 360 литров.

Это приближение. Оно включает не только радиаторы, но и трубы, котел, теплообменники и другие элементы контура. При использовании теплого пола фактический объем может значительно измениться. Труба с большим внутренним диаметром и длинные петли увеличивают количество жидкости. Поэтому для окончательного подбора бака лучше сложить объемы всех компонентов.

Расчет выполняют в следующем порядке:

1. Определяют объем воды в радиаторах по паспортным данным.

2. Рассчитывают объем труб по внутреннему диаметру и длине.

3. Добавляют объем теплообменника котла, коллектора, буферной емкости и теплого пола.

4. Учитывают запас на антифриз, если он будет применяться.

5. Полученное значение используют для выбора расширительного бака.

Для трубы объем можно оценить по внутреннему диаметру и длине. Чем больше сечение, тем выше содержание теплоносителя на погонный метр. Наружный диаметр трубы для расчета не подходит: стенка уменьшает проходное сечение.

Минимальный объем мембранного расширительного бака принимают не менее 10% от общего объема теплоносителя. Если в системе около 360 литров жидкости, бак должен иметь номинальный объем не менее 36 литров. На практике выбирают ближайший больший типоразмер, поскольку номинальный объем бака не равен объему жидкости, который он способен принять при рабочем расширении.

При точном расчете используют формулу:

V = (e × C) / (1 − Pi/Pf)

где:

• V — расчетный объем расширительного бака;
• e — коэффициент теплового расширения воды, 0,04318;
• C — общий объем теплоносителя;
• Pi — начальное давление;
• Pf — предельно допустимое рабочее давление.

Расчетное значение корректируют с учетом фактической температуры, типа теплоносителя и рабочего диапазона котла. Для антифриза требуется отдельная проверка. Его плотность, коэффициент расширения и совместимость с мембраной зависят от состава и конкретной марки. Универсальную поправку для любого антифриза применять нельзя.

Расширительный бак подбирают по объему всей системы, а не по мощности котла. Формула «один бак на котел» не описывает реальный объем теплоносителя.

Подбор и настройка мембранного расширительного бака

Бак устанавливают на обратном трубопроводе. В этой точке температура ниже, чем на подаче. Мембрана получает меньшую тепловую нагрузку, а срок ее службы не зависит от постоянного контакта с наиболее горячим теплоносителем.

Подключение выполняют через запорный кран и разъемное соединение, если это предусмотрено схемой. Кран позволяет снять бак для обслуживания, но в рабочем положении он должен быть открыт. Закрытая арматура между баком и контуром превращает компенсационную емкость в декоративный элемент.

Перед настройкой бак полностью отсоединяют от системы или сбрасывают давление воды в его водяной полости. Давление воздуха проверяют манометром через ниппель. Настройка выполняется в пустом состоянии. Воздушное давление должно быть на 0,2 бар ниже начального статического давления в системе.

Статическое давление зависит от высоты контура. Для вертикального столба воды ориентируются примерно на 0,1 бар на каждый метр подъема. Если верхний радиатор находится на 6 м выше котла, давление покоя будет около 0,6 бар без учета запаса. Рабочее давление при заполнении поднимают выше этого значения, чтобы верхняя точка оставалась заполненной и не подсасывала воздух.

Порядок настройки:

1. Остановить котел и насос.

2. Дождаться снижения температуры теплоносителя.

3. Отсечь бак от системы, если установлена сервисная арматура.

4. Сбросить давление воды в баке.

5. Проверить давление в воздушной камере.

6. Подкачать или стравить воздух до расчетного значения.

7. Снова открыть соединение с контуром.

8. Заполнить систему и проверить давление на холодном теплоносителе.

Если из ниппеля выходит вода, мембрана повреждена. Подкачка в этом случае не устраняет неисправность. Бак подлежит замене или ремонту по конструкции конкретной модели.

Недостаточный объем бака приводит к резкому росту давления после нагрева. Избыточный объем не создает такой неисправности, но увеличивает стоимость и габариты узла. Давление в воздушной камере тоже нельзя выставлять «по паспорту на все случаи». Его связывают с высотой здания, начальным давлением и предельной настройкой предохранительного клапана.

Монтаж группы безопасности

Группа безопасности закрытой системы отопления состоит из трех обязательных элементов:

• манометра;
• автоматического воздухоотводчика;
• предохранительного клапана.

Узел монтируют на подающем трубопроводе непосредственно на выходе из котла. Он должен находиться в самой верхней точке участка, где давление и температура наиболее быстро растут при остановке циркуляции.

Между котлом и группой безопасности нельзя устанавливать:

• запорный кран;
• фильтр;
• обратный клапан;
• насос;
• теплообменник;
• участок трубопровода с неизвестным гидравлическим сопротивлением.

Любая арматура между источником тепла и предохранительным клапаном может отсечь котел от защиты. Если кран закрыли случайно, клапан перестает контролировать давление в котле. Такая схема технически некорректна.

Манометр должен оставаться доступным для наблюдения. Его шкала должна позволять различать рабочую зону 1,5–2,0 бар, а не показывать весь диапазон мелкими делениями. Воздухоотводчик устанавливают вертикально. Колпачок не затягивают до полной блокировки автоматического выпуска воздуха, если конструкция устройства предусматривает рабочее открытие.

Слив от предохранительного клапана направляют в безопасную зону. Сброс воды не должен попадать на электропроводку, корпус котла или отделочные материалы. Если клапан регулярно открывается, его нельзя просто заглушить. Причину ищут в расширительном баке, давлении заполнения, температуре или неисправности самого клапана.

Рабочее давление контролируют по манометру в нескольких состояниях:

• на холодной системе после заполнения;
• после прогрева до расчетной температуры;
• после остывания;
• после удаления воздуха из радиаторов.

Разница между холодным и горячим давлением показывает, насколько система компенсирует тепловое расширение. Если давление растет скачком, первым проверяют бак. Если оно постепенно падает, ищут течь или негерметичность воздухоотводчиков.

Обвязка котла и сборка трубопроводов

Монтаж закрытой системы отопления начинают с размещения котла. Основание, расстояния до стен и требования к дымоходу определяются типом оборудования. Для газового котла дополнительно действуют требования к помещению, вентиляции и отводу продуктов сгорания. Электрический котел требует отдельной линии питания, защиты от сверхтока и корректного заземления.

Гидравлическая часть собирается после закрепления котла и определения трасс. Подающий трубопровод направляют к распределительному узлу или первому потребителю. Обратный трубопровод собирают с уклонами, необходимыми для удаления воздуха и слива, если такая схема предусмотрена проектом.

Циркуляционный насос устанавливают по стрелке на корпусе. Она должна совпадать с направлением движения теплоносителя. Вал насоса располагают горизонтально. Электрическую часть подключают после проверки допустимого напряжения и наличия защитного устройства.

Перед насосом устанавливают фильтр грубой очистки. Его размещают так, чтобы сетку можно было снять без демонтажа значительной части трубопровода. Направление потока на корпусе фильтра должно совпадать с движением теплоносителя. При вертикальном монтаже учитывают положение отстойника: он должен работать как накопитель загрязнений, а не как карман для воздуха.

Запорные краны ставят с обеих сторон насоса и на участках, которые должны обслуживаться отдельно. Это позволяет заменить насос или очистить фильтр без полного слива теплоносителя. Кран на линии расширительного бака допустим только при наличии защиты от случайного закрытия и понятной процедуры обслуживания.

Радиаторы подключают после выверки высоты и расстояния от стен. Воздухоотводчик располагают в верхней точке каждого прибора. На длинных горизонтальных участках предусматривают дополнительные точки удаления воздуха. Без этого насос будет перемещать воздушные пробки по контуру, а радиаторы будут прогреваться неравномерно.

Для теплого пола применяют коллекторный узел. Температура в петлях пола ниже температуры подачи котла. Поэтому в схеме предусматривают смесительный узел или другой способ ограничения температуры, если это требуется конкретной системой. Подключение теплого пола напрямую к высокотемпературной подаче без расчета приводит к перегреву поверхности и нарушению режима эксплуатации покрытия.

Материал труб выбирают по температуре, давлению и способу монтажа. Полимерные трубы требуют соблюдения технологии сварки или пресс-соединений. Металлопластиковые трубы нельзя монтировать с поврежденным слоем алюминия. Резьбовые соединения уплотняют материалом, совместимым с температурой и теплоносителем. Чрезмерная затяжка разрушает фитинг или деформирует трубу.

Если здание используется сезонно, заранее определяют теплоноситель. Вода дешевле и обладает высокой теплоемкостью, но при замерзании повреждает трубы и теплообменники. Антифриз снижает риск замерзания, но меняет вязкость, нагрузку на насос и требования к материалам. Состав конкретной жидкости проверяют по паспорту производителя котла, насоса, прокладок и мембраны.

Типовые ошибки при сборке

На практике повторяются одни и те же монтажные дефекты:

1. Группа безопасности установлена на обратке.

В этом случае она не контролирует участок выхода из котла так, как предусмотрено схемой защиты.

2. Между котлом и клапаном появился кран.

Даже открытый кран создает риск ошибочного перекрытия. Фильтр или насос в этом месте также нарушают прямую связь котла с защитным узлом.

3. Вместо красного бака установлен синий.

Назначение емкости определяется не только объемом, но и температурной стойкостью мембраны.

4. Бак выбран только по мощности котла.

Котел мощностью 24 кВт может работать с разным объемом труб и радиаторов. В контуре теплого пола расхождение особенно заметно.

5. Давление в баке проверено при заполненной системе.

Манометр ниппеля в этот момент показывает смешанный результат. Настройка теряет смысл.

6. Насос установлен валом вертикально.

Это вызывает неправильную работу подшипников и ускоряет износ.

7. Нет доступа к фильтру и сливным кранам.

Система работает до первого обслуживания. Затем требуется частичный демонтаж облицовки или трубопровода.

8. Трубы проложены без учета теплового расширения.

На длинных участках появляются напряжения, смещение креплений и нагрузка на фитинги.

9. Система заполнена без удаления воздуха.

После запуска давление изменится, а радиаторы потребуют повторного развоздушивания.

10. Опрессовка заменена визуальным осмотром.

Сухие соединения на холодном контуре не подтверждают герметичность при рабочем давлении.

При самостоятельной работе полезно вести монтажную ведомость. В нее заносят диаметр и длину труб, количество радиаторов, объем теплоносителя, модель бака, давление в воздушной камере, давление заполнения и результаты испытаний. Это сокращает время диагностики при первом отопительном сезоне.

В проектной документации инженерного раздела отдельно фиксируют расположение оборудования и доступ к узлам. Сведения о помещении также должны соответствовать реальному объекту. При аренде жилья или переезде учащихся проверяют не только состояние коммуникаций, но и защиту студентов от мошенничества при поиске жилья. Это не относится к гидравлическому расчету, но влияет на решение, кто фактически отвечает за эксплуатацию оборудования.

Опрессовка и первый запуск

Гидравлические испытания проводят до постоянной эксплуатации. Их задача — выявить негерметичность соединений, дефекты труб, слабые фитинги и ошибки обвязки. Сам факт заполнения системы водой испытанием не считается.

Перед опрессовкой:

• отключают котел и электрооборудование, если это требуется инструкцией;
• закрывают или изолируют элементы, которые нельзя нагружать испытательным давлением;
• открывают воздухоотводчики для удаления крупных воздушных пробок;
• проверяют доступ ко всем соединениям;
• устанавливают исправный манометр;
• убеждаются, что предохранительный клапан и расширительный бак подключены по схеме;
• заполняют контур подготовленной жидкостью.

Опрессовку выполняют с помощью опрессовочного насоса. Давление поднимают постепенно. Значение и длительность испытания принимают по проекту, паспорту котла, труб и фитингов. Универсальное давление для любой системы назначать нельзя: слабейший элемент контура определяет допустимый режим проверки.

После достижения испытательного давления осматривают:

• резьбовые соединения;
• пресс-фитинги;
• сварные стыки полипропиленовых труб;
• коллекторы;
• краны;
• соединения котла;
• места перехода через стены;
• радиаторные пробки и воздухоотводчики.

Падение давления оценивают вместе с температурой. При изменении температуры вода меняет объем, поэтому показания манометра могут смещаться без видимой течи. Воздух в системе также искажает результат. После стабилизации параметров соединения проверяют повторно.

Первый запуск выполняют поэтапно:

1. Заполняют контур до начального давления.

2. Удаляют воздух из радиаторов, коллектора и верхних точек.

3. Повторно корректируют давление.

4. Включают насос на минимальной скорости.

5. Проверяют направление циркуляции и отсутствие постороннего шума.

6. Запускают котел с небольшой температурой подачи.

7. Наблюдают за ростом давления.

8. Повторно осматривают все соединения.

9. Постепенно доводят систему до расчетного режима.

10. После полного остывания снова проверяют давление.

Воздух удаляют несколько раз. При нагреве растворенный газ выходит из теплоносителя и собирается в верхних точках. Поэтому нормальная процедура запуска не заканчивается первым открытием воздухоотводчика.

Если после прогрева давление приближается к зоне срабатывания клапана, систему останавливают и проверяют:

• давление в воздушной камере бака;
• объем бака;
• открытое положение сервисного крана;
• фактический объем теплоносителя;
• температуру подачи;
• исправность предохранительного клапана.

Если давление падает после каждого цикла нагрева, осматривают контур на течи. Вода может испаряться на горячих поверхностях, не образуя заметной лужи. Проверяют также автоматические воздухоотводчики: через негерметичный колпачок система теряет теплоноситель и подсасывает воздух при остывании.

Рабочая настройка после монтажа

После запуска балансируют радиаторы. Ближние к котлу приборы получают больший расход, дальние — меньший. Без настройки насос перемещает воду по контурам с минимальным сопротивлением. В результате часть комнат перегревается, а удаленные радиаторы остаются холоднее расчетного режима.

Регулировку выполняют вентилями на обратной подводке или балансировочными клапанами. Изменения вносят постепенно. После каждого шага ждут стабилизации температуры. Резкое закрытие нескольких приборов меняет гидравлический режим всей системы.

Для оценки работы фиксируют:

• температуру подачи;
• температуру обратки;
• давление на холодном и горячем контуре;
• время выхода помещений на режим;
• шум насоса;
• состояние радиаторов по высоте;
• частоту срабатывания предохранительного клапана.

Большая разница между подачей и обраткой может указывать на недостаточный расход, загрязнение фильтра, неверную скорость насоса или воздушную пробку. Небольшая разница при перегреве обратки может говорить о чрезмерном расходе или неправильной балансировке.

Автоматика котла должна соответствовать гидравлической схеме. Если применяются комнатные термостаты, сервоприводы коллектора или погодозависимое управление, проверяют их совместную работу с насосом. Закрытие всех контуров не должно оставлять котел без предусмотренного производителем минимального расхода.

Обслуживание выполняют до начала сезона и после первых недель работы:

• проверяют давление на холодной системе;
• контролируют воздушную камеру бака;
• очищают фильтр;
• осматривают клапан сброса;
• проверяют воздухоотводчики;
• удаляют воздух из радиаторов;
• контролируют соединения;
• оценивают шум и вибрацию насоса.

Итог

Закрытая система отопления в частном доме требует не сложного набора деталей, а согласованной настройки. Расширительный бак компенсирует тепловое расширение. Группа безопасности защищает котел от избыточного давления и воздуха. Насос обеспечивает расчетный расход. Опрессовка подтверждает герметичность собранного контура.

Последовательность монтажа выглядит так: расчет объема теплоносителя, подбор бака, установка котла и группы безопасности, сборка трубопроводов, монтаж радиаторов или теплого пола, настройка давления, гидравлические испытания и поэтапный запуск.

Критические параметры известны заранее: рабочее давление 1,5–2,0 бар, ориентировочный объем теплоносителя 15 л на 1 кВт мощности, бак не менее 10% объема контура и воздушное давление на 0,2 бар ниже статического. Остальные значения определяют по проекту и паспортам оборудования. Именно такая последовательность отделяет рабочий отопительный контур от набора соединенных между собой труб.
