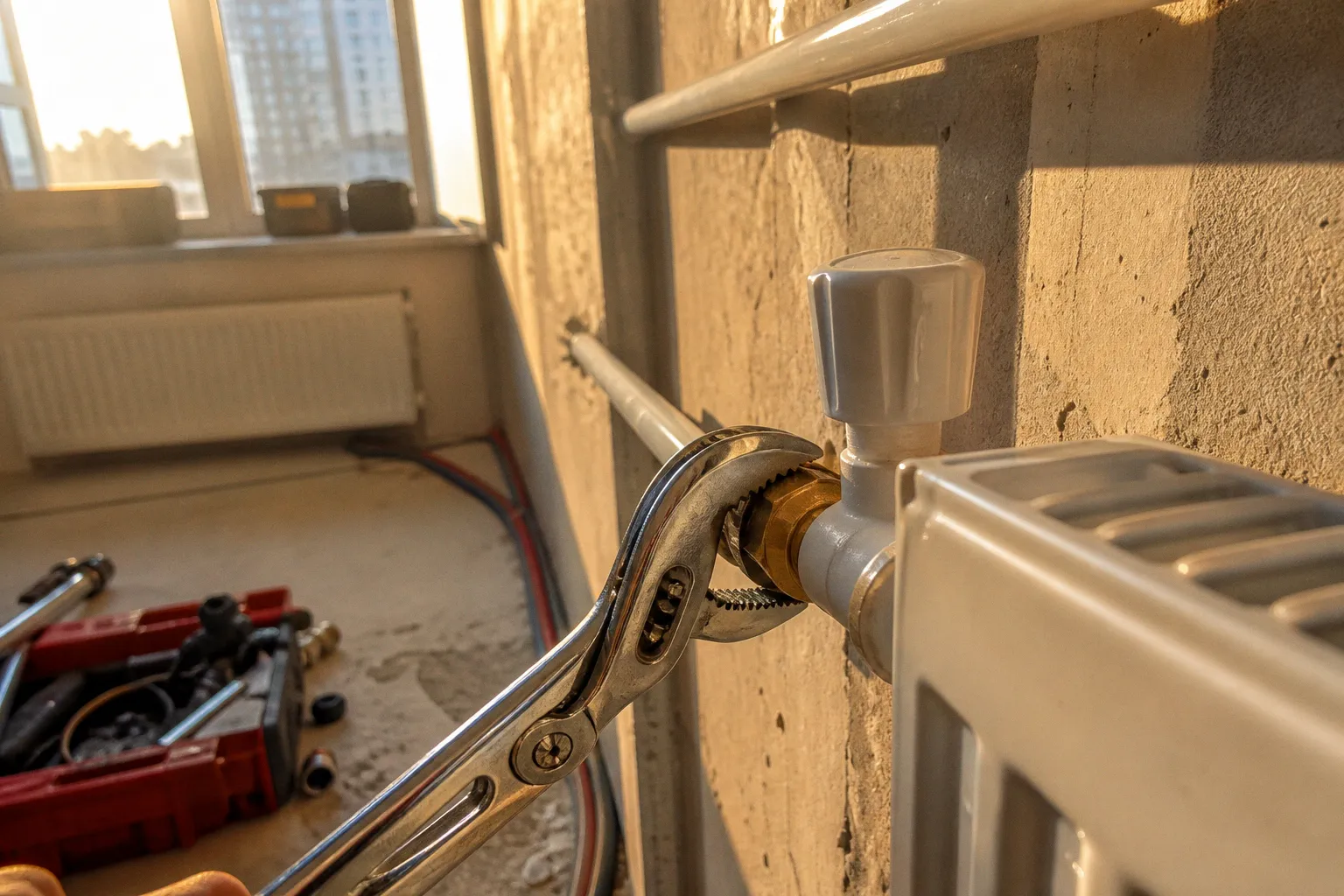

Установка радиаторов в системе отопления: пошаговый монтаж

Радиатор может быть дорогим, дизайнерским, с безупречным порошковым покрытием и обещанием «максимальной теплоотдачи», но если его прижали к полу, утопили в глубокую нишу и спрятали за глухим экраном, он превращается в аккуратный металлический памятник плохому решению. Вода внутри горячая, деньги потрачены, а у окна по-прежнему тянет холодом — классическая инженерная постановка, где красивый предмет назначили отвечать за чужие ошибки.

Монтаж радиаторов в системе отопления начинается не с покупки американок, кронштейнов и крана Маевского. Сначала нужно понять, к какой системе подключается прибор: однотрубной или двухтрубной, с вертикальными стояками или коллекторной разводкой, с каким рабочим давлением, температурным графиком и способом подключения, предусмотренным проектом. Особенно в многоквартирном доме, где самодеятельность одного собственника способна сделать прохладнее сразу нескольким этажам. И да, это не фигура речи.

Сначала — место: почему радиатору по-прежнему нужен оконный проём

Радиаторы в системе отопления традиционно ставят под окнами или рядом с ними не из уважения к советской планировке. Холодный воздух от стекла опускается вниз; поток нагретого воздуха от прибора поднимается, формируя тепловую завесу. Она уменьшает ощущение холодного «провала» у окна, снижает риск конденсата на стекле и выравнивает температуру в зоне, где человек обычно сидит, спит или пытается работать.

Перенос прибора на глухую стену ради чистоты интерьера иногда возможен по проекту, но с точки зрения микроклимата это не жест дизайнерской смелости, а задача с дополнительными условиями. Придётся компенсировать теплопотери и продумать движение воздуха. В квартире с панорамным остеклением один маленький радиатор в углу выглядит минималистично ровно до первого января.

Базовые монтажные зазоры для радиаторов, если паспорт конкретной модели не требует иных значений, такие:

Эти 60/50/25 мм — не интерьерная магия и не универсальная религия. Производитель конкретного радиатора вправе установить другие отступы, и его инструкция в этом споре важнее усреднённой схемы. У высоких вертикальных моделей, конвекторов, приборов с особой конструкцией кронштейнов и радиаторов в нишах требования могут отличаться.

Отдельная ловушка — плотные шторы, широкие подоконники и декоративные экраны. Визуально они убирают инженерный шум, а физически душат конвекцию. Глухой короб перед радиатором — это не «аккуратная маскировка», а добровольное ухудшение работы отопления. Если экран действительно нужен, он должен быть перфорированным, иметь воздухозабор снизу и выход тёплого воздуха сверху. Иначе прибор начинает греть собственный саркофаг.

Радиатору нужен не эффектный кадр в интерьере, а свободный путь для холодного и тёплого воздуха. Всё остальное — декоративная компенсация инженерной ошибки.

До разметки стоит проверить ещё несколько вещей:

• где проходит стояк или коллекторная трасса и можно ли изменить положение подводок без вмешательства в общедомовую гидравлику;
• какой тип подключения предусмотрен для выбранной модели: боковое, нижнее, диагональное или одностороннее;
• не перекрывают ли радиатор мебель, плотные шторы, кухонный остров или встроенный шкаф — «мертвые метры» бывают не только в коридорах;
• доступна ли арматура для обслуживания, а кран Маевского — для выпуска воздуха;
• выдержит ли стена нагрузку вместе с водой внутри прибора.

Последний пункт часто вспоминают уже после того, как тяжёлый чугунный радиатор начинает жить собственной жизнью вместе с куском отделки. Материал стены — бетон, полнотелый кирпич, пустотелый блок, газобетон или каркасная перегородка — определяет крепёж и способ усиления. Универсальный дюбель из случайного пакета — не инженерное решение, а лотерея с очень неприятным проигрышем.

Разметка и крепление: уровень важнее надежды

Монтаж радиаторов отопления своими руками нередко начинается с желания «быстро наживить, а потом подправить». В итоге прибор висит с едва заметным завалом, подводки натянуты, резьбовые соединения работают на перекос, а хозяин утешается тем, что «на глаз не видно». Вода, к сожалению, не ценит компромиссы с геометрией.

Радиатор устанавливают по уровню и отвесу, на кронштейны или напольные опоры, которые предусмотрены рабочей документацией либо идут в комплекте с прибором. Не стоит заменять штатное крепление случайными уголками только потому, что они уже лежат в кладовке. У разных радиаторов различаются масса, развесовка, расстояние между точками опоры и допустимый способ фиксации.

Для чугунных приборов требование особенно прямолинейно: нужен как минимум трёхточечный крепёж, если речь не о двухсекционной модели. В нормативной логике также используется ориентир — один кронштейн на метр поверхности нагрева, но не менее трёх. Чугун вообще не любит легкомысленного отношения: он тяжёлый, инерционный и не прощает стену из рыхлого материала, которой решили доверить всё «на честном слове».

Порядок разметки без строительного шаманства

1. Определите ось оконного проёма или расчётное положение прибора. В типовой комнате радиатор обычно центрируют относительно окна. Это не абсолютное правило для каждого сложного интерьера, но разумная отправная точка: тепловая завеса должна работать там, где холодная поверхность наиболее активна.

2. Отбейте чистый уровень пола и нижний монтажный зазор. Не от стяжки, не от чернового пола, не от «примерно здесь будет плитка», а от фактической чистовой отметки. Иначе после укладки покрытия прибор может оказаться почти на полу, а его нижняя конвекция — в состоянии хронической депрессии.

3. Наметьте верхнюю границу с учётом подоконника. Оставьте предусмотренный зазор и проверьте, не выйдет ли радиатор выше нижней плоскости подоконника. Если выходит — не нужно подпиливать логику объекта. Возможно, выбран неверный типоразмер.

4. Проверьте задний отступ от стены. Он нужен не только для соответствия требованиям, но и для нормальной работы воздуха за прибором. На стенах с толстой декоративной отделкой, панелями или неровной штукатуркой измеряют от фактической поверхности.

5. Разметьте кронштейны по шаблону производителя. Не по фотографии из маркетплейса и не по центрам секций «примерно как у соседа». У панельных, трубчатых, биметаллических и секционных моделей разные узлы подвеса.

6. Сначала закрепите опоры, затем сделайте контрольную примерку. Только после неё имеет смысл окончательно собирать обвязку. Так меньше шансов обнаружить, что кран упирается в откос, а нижнее подключение не совпадает с выводами из пола.

Если подводка к радиатору длиннее 1,5 м, она должна иметь самостоятельное крепление. Нельзя рассчитывать, что прибор, фитинги и пара клипс на стене совместно переживут температурные деформации и случайный удар шваброй. Для подводок длиной более 500 мм предусмотрен уклон 5–10 мм по всей длине в направлении движения теплоносителя; на коротких участках до 500 мм уклон не требуется.

Это выглядит как мелочь, пока система не начинает завоздушиваться в наиболее неудобном месте. Затем мелочь превращается в сервисный визит, снятие короба и объяснение, почему «всё же работало до ремонта».

Схема обвязки радиаторов отопления: не путайте трубы с декором

Подключение радиаторов в системе отопления зависит от схемы всей сети, а не от желания поставить красивый клапан с нужной стороны. Боковое подключение, нижнее, диагональное, одностороннее — это не взаимозаменяемые картинки для каталогов. У конкретного прибора есть паспортная схема, на которой указаны допустимые точки подачи и обратки, заглушки, воздухоотводчик и особенности монтажа.

Для радиатора нужны как минимум три функциональных группы элементов:

• запорная арматура, позволяющая отключить прибор для обслуживания, если это предусмотрено схемой;
• регулирующая арматура, управляющая расходом теплоносителя через радиатор;
• воздухоотводчик, который выпускает воздух из верхней точки прибора.

В жилых и общественных зданиях на отопительных приборах предусматривают автоматические терморегуляторы. Это не роскошь для тех, кому надоело вставать с дивана, а способ держать заданную температуру в помещении без бесконечного открывания форточки. Открытая форточка при перегретом радиаторе — один из самых устойчивых бытовых ритуалов отечественного отопления: система тратит ресурс, улица получает тепло, человек жалуется на сквозняк.

Если радиатор закрыт экраном, встроен в нишу или доступ к термоголовке неудобен, нужна термоголовка с выносным датчиком. Обычная головка внутри тёплого короба будет измерять температуру собственного микроклимата, а не комнаты. Она быстро решит, что жизнь удалась, и прикроет клапан, пока жильцы в остальном помещении продолжают мёрзнуть.

Кран Маевского обычно размещают в верхнем свободном штуцере, а неиспользуемый штуцер закрывают заглушкой. Его положение должно оставаться доступным после отделки. Прятать воздухоотводчик за глухую панель, которую можно снять только после демонтажа половины стены, — это тот самый визуальный мусор, который просто перенесли из поля зрения в будущую проблему.

Что нельзя делать с арматурой

Не ставьте запорные краны и сужающие элементы там, где они способны нарушить циркуляцию по стояку или общей магистрали. Особенно опасна эта фантазия в старых домах с вертикальной разводкой: один человек «улучшает» квартиру, а соседи получают остывшие радиаторы и закономерное желание познакомиться поближе.

Нельзя без проекта менять диаметры участков, переносить стояк, убирать предусмотренные перемычки или произвольно выбирать направление подачи. Также не стоит покупать радиатор, клапан и фитинги разрозненно, ориентируясь только на резьбу. Учитываются материал труб, тип соединения, допустимые параметры арматуры, габариты узла и возможность обслуживания.

Здесь полезен принцип, который работает и в других чувствительных выборах: сначала отделить реальные критерии от успокаивающей упаковки. Подход к тому, как раскладывать критерии выбора надёжной клиники, неожиданно применим и к инженерии: красивое обещание не заменяет проверяемых параметров, доступа к обслуживанию и понятной ответственности за результат.

Однотрубная система: байпас не украшение трубы

В последовательной однотрубной схеме радиаторы включены в цепочку, поэтому поток теплоносителя должен иметь возможность пройти дальше по системе. Байпас — перемычка между подачей и обраткой радиатора — нужен именно здесь: он позволяет отключить или обслужить прибор, не перекрывая движение теплоносителя по остальной ветке.

Это не означает, что байпас нужно бездумно лепить к каждому радиатору. В двухтрубной системе логика другая: подача и обратка уже разделены, и схема собирается по проектному решению. Самодеятельное добавление перемычек, изменение её сечения или установка на ней арматуры могут нарушить расчётный расход через приборы.

Байпас в однотрубной системе нужен не для того, чтобы «сделать как на картинке», а чтобы один радиатор не становился шлагбаумом для всего стояка.

Типовая ошибка при замене прибора в квартире — поставить краны на отводах, но не оценить, как устроена существующая система. Если радиатор раньше был частью неразрывного контура, его отключение без корректной перемычки может ухудшить циркуляцию у соседей. А если хозяин ещё и решит «поджать» проход, чтобы радиатор грел сильнее, система получит гидравлический конфликт вместо локального улучшения.

Поэтому перед заменой стоит ответить на четыре вопроса:

1. Однотрубная система или двухтрубная?

2. Есть ли на существующих отводах отключающие устройства?

3. Какая подача — верхняя или нижняя, и как направлен поток?

4. Что разрешает проект дома и техническая служба, обслуживающая систему?

Без этих ответов схема обвязки радиаторов отопления остаётся красивой абстракцией. На рендере все трубы одинаково послушны. В реальном стояке они имеют расход, давление, температуру и весьма скверный характер.

Сборка, герметизация и опрессовка: момент, когда фантазии заканчиваются

До монтажа соберите прибор в соответствии с его паспортом: установите заглушки, воздухоотводчик, переходники и соединительные элементы. Резьбовые соединения уплотняют материалом, который подходит для конкретной резьбы, температуры и среды; нельзя превращать узел в археологический слой из льна, пасты, ленты и надежды.

После навешивания радиатора подсоединяют подводки без натяга и перекоса. Труба не должна «тянуть» радиатор к себе, а радиатор — служить неподвижной опорой для длинной трубы. У каждого элемента должна быть своя работа: кронштейны держат прибор, крепления держат трубопровод, арматура регулирует поток, а не компенсирует геометрические ошибки монтажа.

Скрытые трубопроводы испытывают до того, как их зашьют в короб, стяжку или стену, с оформлением акта скрытых работ. Это тот случай, где экономия на промежуточной проверке выглядит особенно нелепо: течь за плиткой не становится менее реальной оттого, что плитка дорогая.

Как проводят гидравлическое испытание

После монтажа систему испытывают гидростатическим давлением. Базовое требование: испытательное давление принимают равным 1,5 рабочего, но не ниже 0,2 МПа в нижней точке системы. При этом нельзя превышать допустимое давление самого слабого установленного элемента — радиатора, арматуры, фитинга или другого оборудования.

Во время испытания за пять минут давление не должно снизиться более чем на 0,02 МПа. На трубах, резьбовых и сварных соединениях, арматуре и самих радиаторах не должно быть течей, запотеваний и капель. «Чуть влажно» — не промежуточный результат, а течь на ранней стадии.

После завершения монтажа систему промывают водой до тех пор, пока на выходе не будет воды без механических взвесей. Иначе строительный мусор, окалина, частицы уплотнителя и прочий инженерный конфетти отправятся в клапаны и узкие проходы приборов. Особенно быстро это проявляется там, где система уже живёт на пределе: дальние комнаты недогреваются, термоклапаны начинают капризничать, а причина формально «не видна».

Замена радиатора в квартире: граница между своей стеной и общим стояком

В многоквартирном доме радиатор не всегда является вещью, которой можно распорядиться по принципу «это же у меня в комнате». Статус прибора зависит от того, как устроена внутридомовая система. Если радиатор обслуживает только одну квартиру и на его отводах есть отключающие устройства, он может не относиться к общему имуществу. При отсутствии таких кранов ситуация иная: прибор может быть частью общего имущества дома.

Практический вывод простой, хотя и не такой бодрый, как советы из роликов: до покупки нового радиатора нужно выяснить схему системы, состояние стояка, наличие отключающей арматуры, требования управляющей организации и необходимость согласования работ. Нельзя самовольно перекрывать стояк, менять его геометрию, уменьшать проходные сечения или переносить прибор так, что это меняет гидравлический режим системы.

Даже при внешне простой замене «старого на новый» разница в сопротивлении, способе подключения и фактической теплоотдаче может оказаться существенной. А если новый прибор выбирали исключительно по ширине ниши и цвету, то инженерная часть ремонта снова проигрывает картинке. Обычно вместе с соседями.

Финал: хороший монтаж незаметен, плохой — всегда на виду

Правильно установленные радиаторы не должны требовать ежедневного внимания. Они стоят у холодной зоны, не перекрыты мебелью, имеют нужные зазоры, не висят на случайных дюбелях, регулируются без акробатики и не заставляют вскрывать отделку при первом же обслуживании.

Последовательность здесь скучна, но спасительна: определить схему системы, выбрать совместимый прибор, проверить паспортные требования, разметить место от чистовых поверхностей, закрепить радиатор и подводки, собрать арматуру по проекту, удалить воздух, провести опрессовку и промывку. Всё, что пытаются выкинуть из этой цепочки ради скорости или «чтобы не усложнять», обычно возвращается позже — в виде холодного угла, течи за коробом или конфликта с общедомовой системой.

Инженерия вообще не любит эффектных жестов. Ей нужен расчёт, доступ к узлам и несколько сантиметров воздуха там, где дизайнеру так хочется сделать идеально ровную линию.
