Воздушные пробки в системе отопления: причины и способы решения

В закрытой системе после стравливания воздуха может упасть давление, а котёл остановится по сигналу защиты.

Но звук журчащей воды и холодный радиатор ещё не доказывают, что в системе именно пробка. Похожие симптомы дают закрытая арматура, загрязнённый фильтр и недостаточный расход теплоносителя. Поэтому начинать стоит с диагностики, а не с подпитки системы или разборки соединений.

Физика процесса: почему воздух попадает в замкнутый контур

Вода содержит растворённые газы. При нагреве их растворимость снижается, и часть газа выделяется в виде пузырьков. Они поднимаются с потоком теплоносителя и собираются в верхних точках, изгибах труб, коллекторах и полостях радиаторов. Если скопления достаточно велики, они мешают циркуляции.

Такое завоздушивание возможно и в герметичном контуре: газ может выделиться из уже находящегося в воде теплоносителя. Но есть и другие причины, по которым воздух появляется снова после стравливания:

• Ошибки при заполнении системы теплоносителем. Если контур заполняют быстро, вода может захватить воздух и разнести его по трубам. Воздуху сложнее выйти, если верхние клапаны закрыты или у труб есть участки, где он задерживается.
• Потеря герметичности. Повреждённые уплотнения и неплотные соединения требуют проверки, особенно если одновременно падает давление. Само по себе место соединения не всегда пропускает воздух внутрь: направление обмена зависит от давления в контуре.
• Проницаемость труб. В некоторых полимерных трубах без антидиффузионного барьера кислород постепенно проникает через стенку. Насколько это существенно, зависит от материала и конструкции конкретной трубы.
• Неправильная работа воздухоотводчика. Клапан может засориться, заклинить или начать подтекать. В результате газ остаётся в системе, а давление может снижаться.
• Проблемы с теплоносителем. При перегреве или разрушении компонентов теплоносителя могут образовываться газовые продукты. Если система заполнена гликолевой смесью, стоит проверить её состояние и режим работы котла.

Иногда за воздушный карман принимают участок трубы, где из-за геометрии контура газу трудно добраться до воздухоотводчика. Вода при этом продолжает циркулировать, но проходит через радиатор или ветку хуже. Повторное стравливание может временно улучшить ситуацию, однако без исправления схемы или удаления причины эффект не будет устойчивым.

Диагностика неисправности: пробка или гидравлический дисбаланс

Один из характерных признаков завоздушивания радиатора, холодная верхняя часть при более тёплой нижней. Бульканье и журчание усиливают подозрение, но не подтверждают его окончательно. На прогрев также влияют положение вентилей, загрязнение каналов, работа насоса и балансировка веток.

Холодный радиатор и шум в трубах помогают найти участок для проверки, но диагноз ставят по совокупности признаков.

Ориентироваться можно на характер симптомов:

• Верх радиатора холодный, низ теплее, слышно бульканье. Вероятно скопление воздуха. Проверьте доступный воздухоотводчик и стравите воздух, если это безопасно.
• Весь радиатор холодный. Сначала посмотрите, открыт ли терморегулятор и не перекрыт ли запорный кран. Если арматура открыта, возможны засор, слабый расход или нарушение балансировки.
• Радиатор прогревается медленно, хотя другие работают нормально. Причиной может быть недостаточный расход через эту ветку, засорённый фильтр или неисправность арматуры.
• Шумит сразу несколько участков системы. Проверьте давление, работу насоса и автоматических воздухоотводчиков. Если проблема возникла после подпитки или ремонта, воздух мог попасть в контур при заполнении.
• Котёл показывает ошибку, давление падает. Одного стравливания может быть недостаточно. Нужно выяснить, почему система теряет давление, и проверить, нет ли утечки или неисправности расширительного бака.

Щелчки и потрескивания часто связаны с нагревом и остыванием металла. Самостоятельно считать их признаком воздуха не стоит. А свист может возникать из-за движения воды через узкий проход или частично закрытый вентиль.

Для первичной проверки действуйте последовательно:

1. Убедитесь, что терморегулятор и запорная арматура на проблемном радиаторе открыты.

2. Сравните его прогрев с соседними радиаторами. Если холодна только одна батарея, это сужает поиск до её арматуры, подводки и самого радиатора.

3. Посмотрите на манометр котла или системы. Падение давления требует отдельной проверки: при постоянной подпитке причина потери воды не исчезает.

4. Если радиатор оборудован краном Маевского, осторожно стравите воздух по инструкции к арматуре. Выход воздуха с последующим появлением ровной струи воды подтверждает, что в радиаторе был газ.

5. После процедуры проверьте давление и прогрев. Если радиатор быстро завоздушивается снова, ищите источник проблемы, а не повторяйте подпитку бесконечно.

Если после выхода воздуха вода не появляется или радиатор остаётся холодным, не пытайтесь прочищать вентиль под давлением. Возможны засор или неисправность арматуры; для их устранения может понадобиться мастер.

Удаление воздуха: краны Маевского и автоматические клапаны

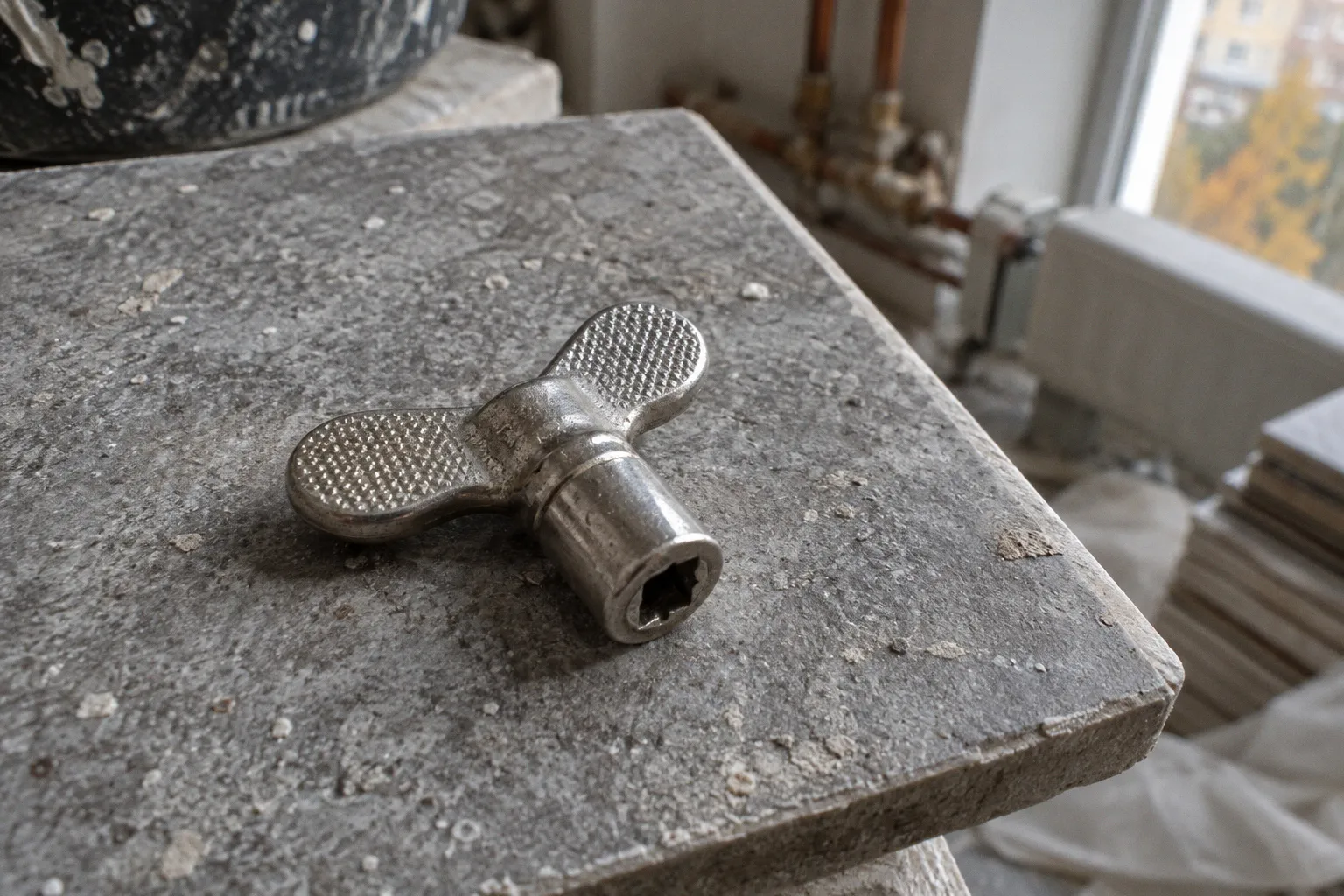

Кран Маевского обычно устанавливают на радиаторе в верхней части. Это ручной игольчатый клапан с небольшим отверстием для выхода воздуха. Его открывают специальным ключом или подходящей отвёрткой, поворачивая винт понемногу. Когда вместо шипения воздуха начинает выходить вода, клапан закрывают. Полностью выкручивать винт нельзя: теплоноситель может выйти под давлением.

Перед работой подготовьте ёмкость или плотную ткань для сбора воды. Не направляйте отверстие на себя и не касайтесь струи: теплоноситель может быть горячим. Если радиатор горячий, клапан повреждён, а доступ к нему неудобен, безопаснее дождаться остывания или вызвать специалиста.

Автоматический воздухоотводчик выпускает скопившийся газ без ручного вмешательства. Внутри корпуса находится поплавковый механизм: когда в рабочей камере накапливается воздух, поплавок опускается и открывает выпускное отверстие. Такие клапаны устанавливают в верхних точках, на котельном оборудовании и коллекторах, если это предусмотрено схемой системы.

Автоматика не отменяет осмотр. Если из-под колпачка постоянно сочится вода, причиной может быть загрязнение седла, износ уплотнения или неисправность поплавкового механизма. Колпачок не стоит затягивать как средство ремонта: это может перекрыть выпуск воздуха. Если клапан течёт, его проверяют и обслуживают по инструкции производителя.

Сепаратор воздуха работает иначе. Он отделяет микропузырьки от потока теплоносителя и помогает удалить газ, который ещё не собрался в крупную пробку. Место установки зависит от конструкции сепаратора и схемы отопления; универсально считать, что его всегда нужно ставить в одной и той же точке, нельзя. Устройство также требует обслуживания согласно документации.

При обслуживании любого клапана важно понимать, находится ли он под давлением и можно ли безопасно перекрыть участок. Если устройство встроено в котёл или расположено в труднодоступном месте, лучше следовать инструкции производителя, а не разбирать его на работающей системе.

Последствия завоздушивания: коррозия и риски для оборудования

Кислород в теплоносителе способствует коррозии стальных и чугунных элементов. Продукты коррозии могут накапливаться в радиаторах, трубах и фильтрах, ухудшая циркуляцию. Чем чаще в систему поступает свежая вода, тем важнее разобраться с причиной подпитки: вместе с ней поступают растворённые газы и соли, способные повлиять на состояние контура.

Для насоса опасны плохая циркуляция, перегрев и работа в условиях, не предусмотренных производителем. Кавитация возникает при падении локального давления ниже давления насыщенного пара жидкости. В таких условиях образуются паровые полости, которые затем схлопываются в зоне более высокого давления. Этот процесс способен повредить рабочие поверхности насоса. Само попадание крупного воздушного пузырька на рабочее колесо не является причиной кавитации, хотя воздух в контуре может нарушать работу оборудования и сопровождаться шумом.

В котле недостаток циркуляции способен вызвать локальный перегрев теплообменника. Реакция автоматики зависит от конструкции оборудования: котёл может ограничить мощность или остановиться по сигналу защиты. Если это происходит регулярно, нужно установить причину, а не просто перезапускать устройство.

Повторное завоздушивание обычно указывает на проблему, которую не устранить одним стравливанием: проверяйте герметичность, воздухоотводчики, подпитку и состояние теплоносителя.

Закрытые системы: давление, подпитка и повторное завоздушивание

В закрытом контуре давление контролируют по манометру и сопоставляют с требованиями производителя котла и проекта системы. Универсального значения для всех установок нет: оно зависит от высоты контура, оборудования и настройки расширительного бака. Поэтому ориентироваться на одну цифру из чужой инструкции опасно.

После стравливания воздух может выйти вместе с небольшим количеством теплоносителя, и показания манометра снизятся. Подпитывать систему следует только до значения, предусмотренного для конкретной установки. Если давление приходится регулярно восстанавливать, это повод искать утечку или неисправность, а не нормальный режим обслуживания.

Проверка при повторяющемся падении давления включает несколько направлений:

• Осмотрите соединения, радиаторы, арматуру и доступные участки труб на следы влаги.
• Проверьте автоматические воздухоотводчики: постоянная течь может объяснить потерю теплоносителя.
• Уточните состояние расширительного бака по инструкции к котлу или вызовите специалиста. Неисправность бака может проявляться нестабильным давлением при нагреве и остывании.
• Проверьте фильтр и циркуляцию, если радиаторы греются неравномерно, но явного выхода воздуха нет.
• Если система содержит гликолевый теплоноситель, выясните, совместимы ли с ним клапаны и уплотнения, установленные в контуре.

При первичном заполнении теплоноситель подают медленно, следуя схеме и инструкции оборудования. Воздухоотводчики должны быть подготовлены к работе, а точки выпуска воздуха доступны. После заполнения систему осматривают, проверяют давление и удаляют остаточный газ в порядке, предусмотренном для конкретного контура. Универсального правила вроде обязательного повторного стравливания через фиксированный промежуток времени нет: последовательность зависит от оборудования и схемы циркуляции.

Если после запуска воздух снова появляется в одном и том же месте, проверьте уклоны труб, верхние участки контура и работу клапана. Если проблема сопровождается падением давления, ищите утечку или неисправность расширительного бака. Если давление стабильно, но радиатор остаётся холодным, вероятнее локальное ограничение расхода или гидравлический дисбаланс.

Стравливание убирает воздух, который уже скопился в системе. Оно не исправляет плохую герметичность, неверно установленную арматуру, неподходящий воздухоотводчик или ошибки заполнения. Устойчивый результат начинается с того, что повторно впускает газ в контур или мешает ему выйти.
