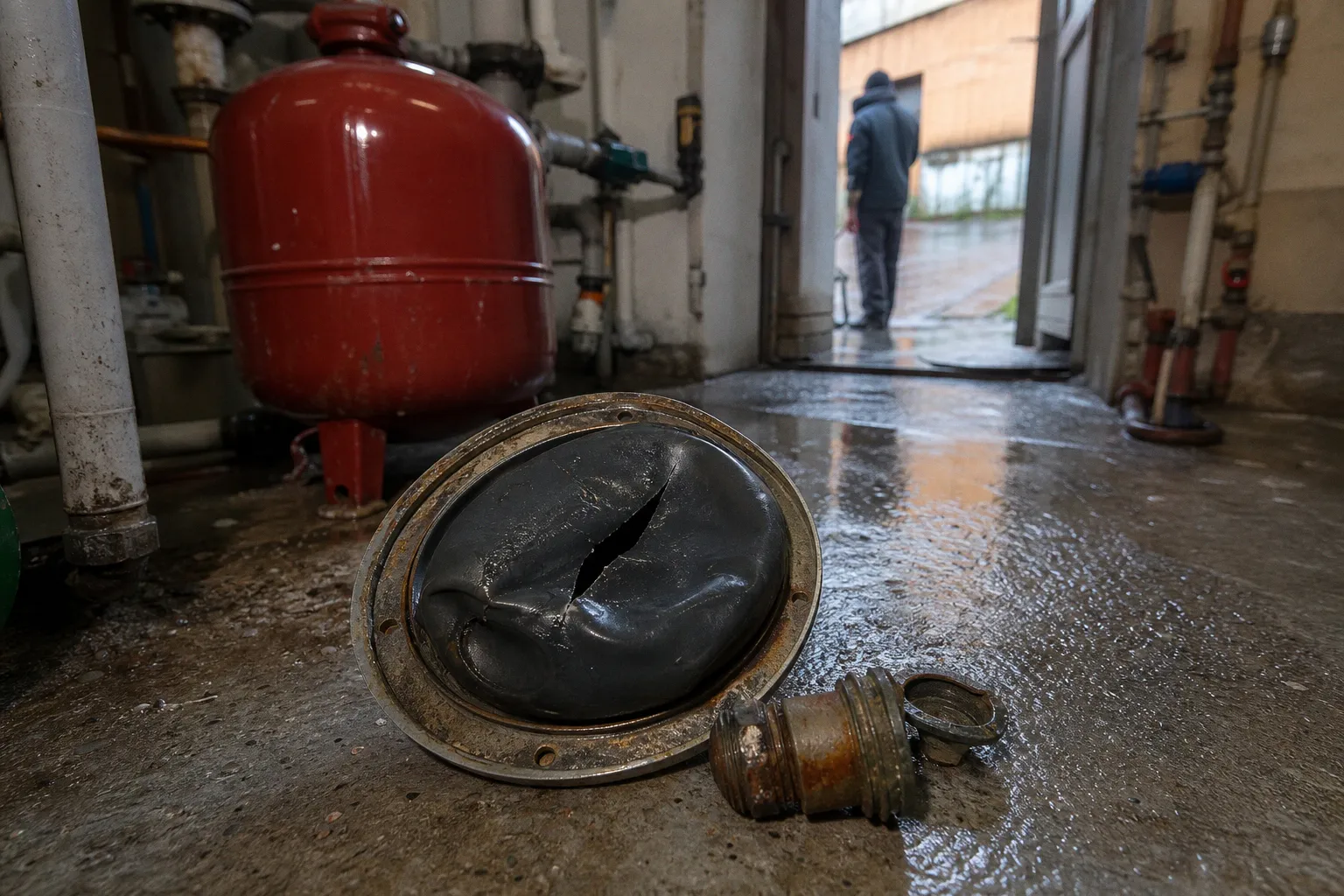

Расширительная система отопления: типичные ошибки и их устранение

Обычно причина находится в одном из трёх узлов: неверный объём мембранного бака, потеря предварительного давления в газовой полости или монтаж с нарушением гидравлики и температурного режима. Симптом один и тот же: при нагреве давление быстро растёт, предохранительный клапан открывается, после остывания манометр показывает недостаток давления.

Расширительный бак не создаёт давление в системе и не заменяет подпитку. Он принимает дополнительный объём теплоносителя, появившийся при нагреве. Пока мембрана и воздушная камера работают штатно, рост давления остаётся в пределах настройки системы. Когда газовая полость разгерметизировалась, мембрана повреждена или бак оказался мал, запас для расширения заканчивается. Дальше срабатывает клапан.

СП 60.13330.2020 применяется при проектировании внутренних систем теплоснабжения и отопления. Но сам норматив не отменяет паспорт конкретного котла, расширительного сосуда, предохранительной арматуры и насосной группы. Рабочие давления, допустимые температуры и схема подключения определяются не усреднённым советом из интернета, а расчётом и документацией на оборудование.

Как работает мембранный бак и где исчезает его запас

Мембранный расширительный бак состоит из герметичного корпуса, эластичной мембраны и двух камер:

• водяная камера соединена с контуром отопления;
• газовая камера заполнена воздухом или азотом через ниппель;
• мембрана разделяет теплоноситель и газ;
• давление газа создаёт противодавление для теплоносителя.

На холодной системе часть объёма бака занята газом. При нагреве вода или антифриз увеличиваются в объёме и сжимают газовую подушку. Давление растёт, но не скачком. После остывания мембрана возвращается, давление стабилизируется.

Схема перестаёт работать в четырёх случаях.

Распространённая ошибка — подбирать расширительный бак по формуле «10% от системы». Такой процент иногда используют как грубую первичную оценку, но для рабочего проекта он недостаточен. Расчёт зависит от общего объёма теплоносителя, его состава, минимальной и максимальной температуры, статической высоты системы, начального давления и настройки предохранительного клапана.

Вода и незамерзающий теплоноситель расширяются по-разному. Система с радиаторами на 80 литров и контур с большим объёмом тёплого пола — разные задачи. Контур с гликолевым теплоносителем также нельзя считать по схеме для воды без уточнения параметров состава.

Предохранительный клапан не устраняет причину роста давления. Он сбрасывает последствия.

Когда виноват бак, а когда — не он

Капли из дренажной трубки предохранительного клапана часто объявляют «поломкой расширителя». Это неполная диагностика. Клапан может открываться при недостаточном объёме бака, потере давления газа, разрушении мембраны. Но необходимо исключить и другие причины: негерметичность самого клапана после срабатывания, ошибочное давление подпитки, неисправность манометра, переток через подпиточную линию.

Последовательность диагностики должна быть жёсткой. Нельзя сначала накачивать бак, затем искать утечку и после этого пытаться понять показания манометра.

1. Зафиксировать изменение давления по температуре

Сначала записывают три значения:

1. Давление холодной системы после заполнения и удаления воздуха.

2. Давление при выходе котла на обычную рабочую температуру.

3. Давление после полного остывания.

Если на холодном контуре давление стабильно, а при нагреве быстро приближается к уставке клапана, расширительный объём не работает в расчётном диапазоне. Если давление растёт и на холодной системе без подпитки, проверяют подпиточный кран, автоматическую подпитку и возможные перетоки.

Сбрасывать воду через предохранительный клапан для «нормализации» давления нельзя. После остывания система останется с меньшим объёмом теплоносителя, а при следующем нагреве ситуация повторится.

2. Осмотреть ниппель газовой камеры

Колпачок ниппеля снимают только на остывшей системе. Краткое нажатие на золотник даёт первичную информацию:

• выходит воздух — мембрана, вероятно, ещё разделяет камеры, но давление всё равно требуется измерить;
• выходит вода или антифриз — мембрана повреждена;
• не выходит ничего — газовая камера могла полностью потерять давление либо забит ниппель.

Жидкость из ниппеля — прямой признак нарушения мембраны. Подкачка в этом случае не восстановит рабочий объём. Для обслуживаемого бака меняют мембрану по документации изготовителя. Для неразборного — заменяют сосуд целиком.

Ниппель также может травить сам по себе. Потерю давления вызывают дефект золотника, негерметичность корпуса, соединения фланца с корпусом или повреждение мембраны. Поэтому один факт низкого давления воздуха ещё не доказывает конкретную причину.

3. Проверить бак только после отсоединения и опорожнения

Это критическая операция. Давление в газовой камере нельзя корректно измерить, пока мембрана подпёрта водой из системы. Манометр в такой ситуации покажет не только предварительное давление, а результат взаимодействия двух сред.

Правильная последовательность следующая:

1. Остановить теплогенератор и дождаться остывания теплоносителя.

2. Отсоединить бак от системы предусмотренным сервисным узлом либо вывести его из работы по схеме производителя.

3. Полностью снять давление с водяной части сосуда и опорожнить её.

4. Измерить давление на ниппеле исправным манометром.

5. При необходимости довести давление газовой камеры до значения, указанного в паспорте бака и проектных параметрах системы.

6. Проверить ниппель на утечку, вернуть бак в контур.

7. Заполнить систему, удалить воздух, установить рабочее давление холодного контура.

8. Провести контрольный прогрев и повторно снять показания манометра.

Для подкачки производители и техническая документация часто указывают азот. Он стабильнее по составу и содержит меньше влаги. Использование воздуха допустимо только если это не запрещено паспортом конкретного сосуда. Главный параметр здесь не тип насоса, а итоговое предварительное давление и герметичность камеры.

Нельзя назначать одно давление для любого дома. Значение зависит от высоты системы, давления заполнения, расположения бака и допустимого рабочего диапазона котла и арматуры. Установка «1,5 бар всем» — не настройка, а случайное число.

Давление на ниппеле измеряют не на работающей системе, а на отключённом и опорожнённом баке.

Почему бак малого объёма ведёт к сбросу через клапан

Недостаточный объём часто проявляется не сразу. В межсезонье котёл работает на пониженной температуре, расширение теплоносителя небольшое. После перехода на расчётный режим давление начинает доходить до уставки клапана. Владелец видит мокрую трубку сброса и пытается заменить клапан. Новый клапан открывается так же.

Объём расширительного сосуда считают не по мощности котла напрямую. Котёл на 24 кВт может работать с небольшим радиаторным контуром, а может обслуживать радиаторы, бойлер косвенного нагрева и несколько длинных петель тёплого пола. Для расчёта нужен объём именно отопительного теплоносителя.

Исходные данные включают:

• суммарную вместимость котла, труб, радиаторов, коллекторов и контуров тёплого пола;
• тип теплоносителя и его температурное расширение;
• минимальную и максимальную рабочую температуру;
• статическую высоту между нижней и верхней точками системы;
• давление заполнения холодного контура;
• настройку предохранительного клапана;
• допустимое давление оборудования.

Бак с избытком объёма не создаёт проблем сам по себе, если правильно настроена газовая камера и соблюдены ограничения по давлению. Бак с недостатком объёма не компенсируется частым стравливанием воды. Он требует пересчёта и установки дополнительного либо более вместительного сосуда.

При замене нельзя ориентироваться только на литраж старого бака. Старый мог быть установлен с ошибкой. Сначала определяют расчётную потребность, затем выбирают модель по рабочему давлению, температурному пределу, типу мембраны и способу монтажа.

Ошибки установки расширительного бака в частном доме

Установка расширительного бака в частном доме часто выполняется как второстепенная операция: сосуд подвешивают там, где осталось место. Для гидравлики это неверный подход. Бак является частью контура безопасности, а не накопительной ёмкостью «на всякий случай».

Длинная или зауженная линия подключения

Соединительный трубопровод между системой и мембранным сосудом должен быть коротким. Каждый лишний участок трубы, поворот, переход на меньшее сечение и загрязнённый фильтр увеличивают сопротивление. В момент расширения теплоноситель не должен проходить через лабиринт арматуры.

В технической документации для групп подключения мембранных сосудов указано требование максимально короткой соединительной линии. На этом участке не допускают запорную арматуру, способную отсечь бак от системы. Иначе система внешне остаётся собранной, но при нагреве работает как контур без расширителя.

Сервисное отключение возможно только в узле, который конструктивно исключает случайное перекрытие бака во время эксплуатации либо требует одновременного сброса давления. Самовольный шаровой кран перед баком — типовая ошибка монтажа расширительного бака.

Подключение в зоне перегрева

Мембрана рассчитана на ограниченную температуру. Для сосудов, применяемых по EN 13831, в документации Caleffi указан предел 70 °C непосредственно у бака, если изготовитель самого сосуда не задал иное значение. Это не означает, что в любой системе бак запрещено размещать на подаче. Размещение зависит от схемы, температуры и требований производителя.

Практический вывод другой: температура в точке подключения должна быть известна, а не предполагаться. Если котёл способен выдавать высокую температуру, а участок до бака проходит рядом с подающей магистралью без охлаждения, мембрана стареет ускоренно. Решение принимают по паспорту бака и реальному температурному режиму.

Монтаж без опоры и доступа к ниппелю

Небольшие сосуды допускают настенное крепление штатным кронштейном. Баки большого объёма устанавливают на опоры, предусмотренные конструкцией. Трубопровод не должен держать массу заполненного сосуда.

Ниппель, шильдик, соединение с системой и дренажная точка должны оставаться доступными. Если бак зашили в короб, подвесили за коллектором или развернули ниппелем в стену, ежегодная проверка превращается в демонтаж. Обычно её просто перестают проводить.

Установка после узла, который может его изолировать

Расширительный сосуд должен гидравлически видеть систему постоянно. Ошибочная последовательность арматуры создаёт ситуацию, когда при закрытии одного крана бак оказывается отсечённым, а котёл продолжает нагревать воду. Предохранительный клапан в такой схеме становится единственным способом сбросить избыточное давление.

Особенно внимательно проверяют участки после реконструкции: заменили насосную группу, добавили грязевик, поставили отсечной кран «для удобства», перенесли котёл. Каждая такая операция меняет гидравлическую схему.

Обслуживание мембранного бака: периодичность и признаки замены

Предварительное давление в мембранном сосуде проверяют не реже одного раза в год. Эту операцию логично выполнять перед отопительным сезоном, одновременно с проверкой предохранительного клапана, воздухоотводчиков, подпитки и циркуляционного насоса.

Минимальный состав обслуживания:

• осмотреть корпус на коррозию, вмятины, следы подтеков у фланца;
• проверить ниппель и колпачок;
• снять корректное давление газовой камеры только на опорожнённом баке;
• убедиться, что соединительная линия не перекрыта и не заужена;
• проверить отсутствие сброса через предохранительный клапан при рабочем нагреве;
• сравнить давление холодной и горячей системы с предыдущими записями.

Полезно вести журнал в котельной. Достаточно даты, давления холодной системы, температуры подачи при проверке и давления на прогретом контуре. За два-три сезона по этим значениям видно, потерял ли бак газ, изменился ли объём системы после ремонта, начал ли клапан сбрасывать раньше обычного.

Замену бака не откладывают в трёх случаях:

1. Из ниппеля вышел теплоноситель. Мембрана разгерметизирована.

2. Газовая камера регулярно теряет давление, а ниппель, корпус и фланец не обеспечивают герметичность.

3. Расчёт подтвердил недостаточный полезный объём, а рабочее давление при нагреве подходит к настройке предохранительного клапана.

После замены проводят не только опрессовку. Нужен полный цикл: холодное заполнение, удаление воздуха, прогрев, остывание, повторная сверка давления. Иначе монтажная ошибка останется скрытой до первого периода повышенной нагрузки.

Предохранительный клапан и расширительный бак: разные функции

В закрытых системах эти устройства работают совместно, но не взаимозаменяемо. Бак компенсирует нормальное тепловое расширение. Предохранительный клапан защищает оборудование от аварийного превышения давления.

В документации Caleffi приведён пример группы с клапаном на 3 бар для теплогенератора мощностью до 50 кВт. Это параметр конкретной группы, а не универсальное требование для каждого частного дома. Настройка клапана должна соответствовать допускаемому давлению котла, теплообменника, трубопроводов, радиаторов и самого расширительного сосуда.

Линию сброса также нельзя монтировать произвольно. Для рассмотренной группы указаны ориентиры: длина до 2 м и не более двух изгибов; при превышении этих условий применяют другой типоразмер линии. Смысл требования очевиден: клапан должен сбросить среду без значимого противодавления. Заглушенная трубка, узкий шланг, вывод в закрытую ёмкость без расчёта — прямое вмешательство в работу защитного устройства.

Если клапан сработал один раз после перегрева или ошибки подпитки, его проверяют на герметичность. После нескольких срабатываний седло может загрязниться, и клапан начинает подтекать уже при штатном давлении. Но менять клапан до проверки расширительного объёма бессмысленно: новая арматура повторит режим старой.

Что проверить после ремонта системы

Любое вмешательство в отопление меняет параметры расширительной системы. Добавили радиатор, заменили трубы на больший диаметр, подключили буферную ёмкость, заполнили контур незамерзающим теплоносителем — расчётный объём и температурное расширение уже другие.

После таких работ проверяют:

1. Соответствует ли объём бака новому объёму теплоносителя.

2. Не изменилось ли давление заполнения из-за новой высоты системы.

3. Остался ли бак подключённым без отсечной арматуры в рабочей линии.

4. Не превысила ли температура у бака допустимое паспортное значение.

5. Срабатывает ли предохранительный клапан при штатном нагреве.

6. Не подпитывает ли система себя через негерметичный кран или неисправный автоматический узел.

Расширительная система отопления не требует постоянного вмешательства. Она требует правильного расчёта, корректной установки и ежегодной проверки газовой полости. Если давление растёт только при нагреве, начинать нужно не с замены клапана и не с добавления воды. Сначала отключают и опорожняют бак, измеряют предварительное давление, проверяют мембрану и сопоставляют объём сосуда с параметрами контура. Это устраняет причину, а не маскирует её сбросом теплоносителя.
