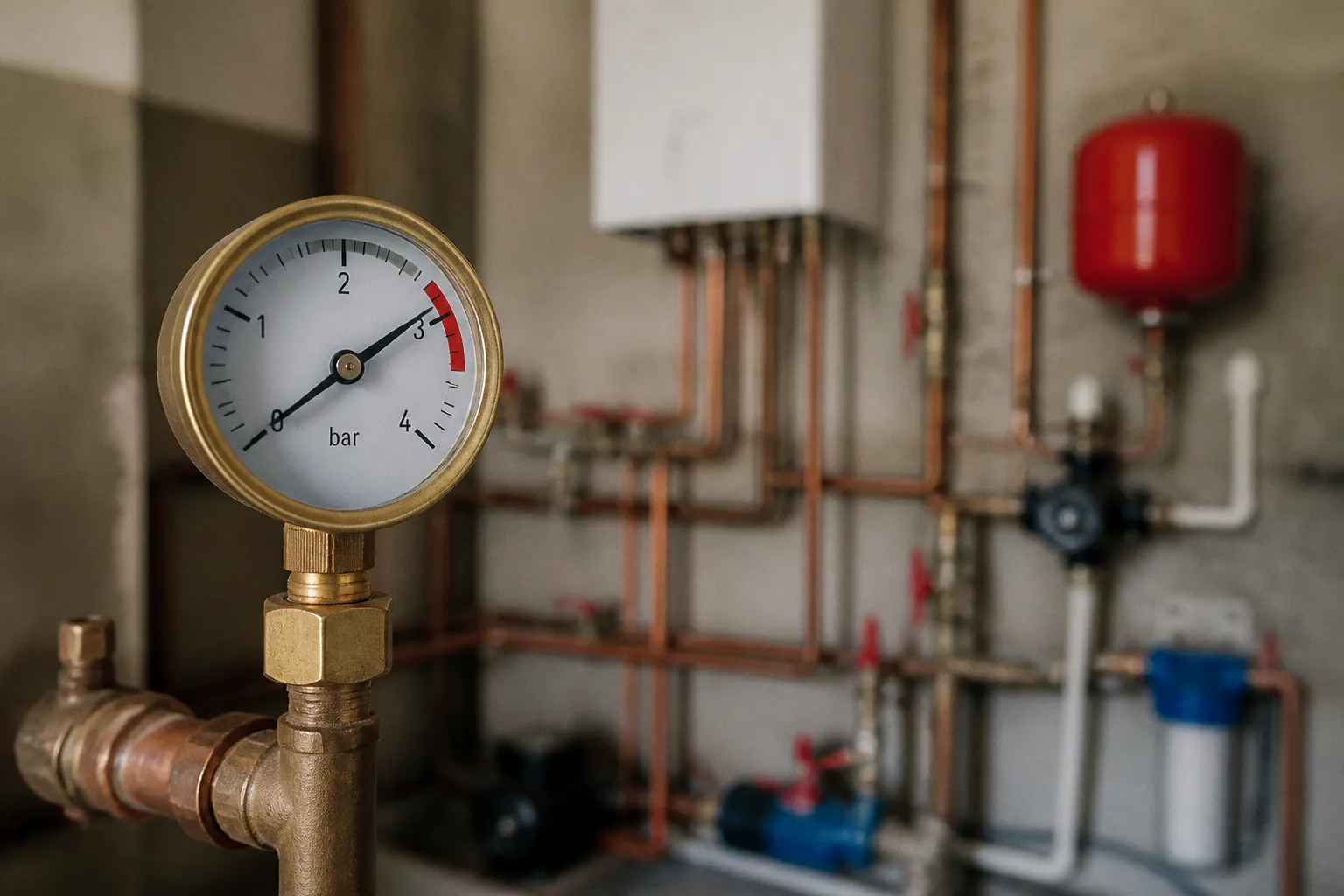

Давление в системе отопления: чеклист перед запуском

Паниковать рано, но и списывать всё на капризный прибор не стоит: давление в системе отопления — один из немногих параметров, по которому можно быстро понять, герметичен ли контур, правильно ли настроен расширительный бак и не готовит ли котёл владельцу мокрый сюрприз в самый неподходящий момент.

Для закрытой системы отопления частного дома нормальное рабочее давление обычно находится в диапазоне 1,5–2,0 бар в одно- и двухэтажных зданиях. В трёхэтажном доме оно может доходить до 2,5 бар. Порог около 3 бар считается критическим для большинства бытовых котлов: при его достижении срабатывает предохранительный клапан и сбрасывает теплоноситель. То есть манометр, который бодро ползёт вверх, — не свидетельство мощной инженерии, а повод прекратить эксперимент.

Перед запуском отопления нужно не просто посмотреть на стрелку, а пройти весь контур: от заполнения и удаления воздуха до проверки расширительного бака, соединений и предохранительной арматуры. Иначе красивый котельный узел окажется всего лишь дорогой декорацией к локальному потопу.

Что именно показывает манометр

Давление в закрытой системе отопления создаётся массой теплоносителя, высотой контура и работой расширительного бака. Вода при нагреве расширяется, а замкнутому объёму деваться некуда — поэтому без компенсации давление начинает расти. Расширительный бак принимает на себя часть этого увеличения объёма, а предохранительный клапан вмешивается, когда система уже приблизилась к опасной границе.

Есть несколько параметров, которые не стоит смешивать в одну кашу:

• Холодное рабочее давление — показатель после заполнения системы, когда котёл и теплоноситель ещё не нагреты.
• Рабочее давление при нагреве — значение во время работы отопления; оно может быть выше холодного.
• Опрессовочное давление — повышенное давление для проверки герметичности контура перед запуском.
• Давление в воздушной камере расширительного бака — отдельный параметр, который проверяют при отключённой и разряженной водяной части системы.

Манометр котла показывает давление со стороны теплоносителя, но не сообщает, почему оно изменилось. Если стрелка падает — это может быть утечка, воздух в контуре, неправильная настройка расширительного бака или последствия срабатывания предохранительного клапана. Сам прибор здесь скорее свидетель, чем следователь.

Для грубой оценки гидростатической составляющей используют простое соотношение: столб воды высотой 10 метров создаёт давление примерно 1 бар, или 0,1 МПа, что приблизительно соответствует 1 атмосфере. Поэтому в высоком доме давление нельзя назначать по принципу соседского коттеджа: этажность и конфигурация контура напрямую влияют на требуемый запас.

Нормальное давление — это не магическое число на манометре, а согласованная работа котла, высоты здания, расширительного бака и всей арматуры.

Норма давления в системе отопления: частный дом против многоэтажки

Одна из самых частых ошибок — переносить параметры одной системы на другую. В частном доме владелец видит 1,8 бара и считает вопрос закрытым. В пятиэтажке такое значение может быть недостаточным для всей системы, а в высотном здании оно вообще не соответствует рабочему режиму. Инженерия, к сожалению, не подстраивается под желание поставить на все манометры одинаковую красивую цифру.

Ориентиры по рабочему давлению

В частном доме с закрытым контуром рабочее давление чаще всего держат в пределах 1,5–2,0 бар для одного- и двухэтажных зданий. В трёхэтажных домах допустимый рабочий уровень может доходить до 2,5 бар, но окончательное значение определяют не по универсальной таблице, а по характеристикам котла, радиаторов, трубопроводов и высоте верхней точки системы.

Максимальное рабочее давление в отопительном контуре частного дома обычно не должно превышать 3 бар. Для бытовых котлов предохранительные клапаны часто настроены именно на этот порог. Если давление подошло к трём барам, клапан может начать сбрасывать теплоноситель, после чего владелец обнаружит падение давления и решит, что система внезапно стала негерметичной. На самом деле она просто выполнила свою защитную функцию — после того как проектировщик или монтажник довёл её до края.

В многоквартирном доме ситуация принципиально иная. Давление в системе отопления там выше: для пятиэтажных зданий ориентир составляет около 3–6 бар, для более высотных — примерно 5–8 бар. Эти значения относятся к общедомовой инженерной системе. Крутить вентиль или пытаться самостоятельно «добавить давления» в стояк — занятие из серии бытового шаманства, которое не заменяет работу управляющей организации и может закончиться аварией.

Проверка давления перед запуском отопления

Проверять систему лучше на холодном оборудовании, до полноценного запуска котла. Так показания легче сопоставить с рабочим диапазоном, а сама система не будет маскировать проблему тепловым расширением воды.

1. Осмотрите манометр и зафиксируйте исходное значение

Сначала нужно понять, что именно показывает прибор:

• находится ли стрелка в привычном диапазоне;
• не застывает ли она механически;
• нет ли запотевания, повреждений или следов теплоносителя возле соединения;
• совпадает ли показание встроенного манометра с дополнительным контрольным прибором, если он установлен.

Если на холодной системе давление заметно ниже привычного, не стоит сразу открывать подпиточный кран и уходить пить кофе. Сначала нужно осмотреть соединения, радиаторы, коллектор, котёл, фильтры, воздухоотводчики и участок возле предохранительного клапана. Течь может быть настолько небольшой, что на полу её не видно: теплоноситель испаряется на горячем металле или уходит в дренаж.

2. Проверьте подпиточный контур

Подпиточный кран должен быть закрыт после доведения давления до рабочего уровня. Полуоткрытый кран — классический источник нестабильности: система то получает лишнюю воду, то сбрасывает её через защитную арматуру, а стрелка манометра начинает жить собственной драматургией.

Заполнять контур нужно постепенно, наблюдая за манометром. Резкая подача воды увеличивает вероятность завоздушивания и гидравлического удара, особенно если система долго стояла пустой или в ней есть высокие участки трубопровода.

После заполнения нужно удалить воздух из радиаторов, коллекторов и предусмотренных проектом автоматических воздухоотводчиков. Воздух уменьшает полезный объём теплоносителя, мешает циркуляции и способен вызвать неравномерный прогрев. Если после стравливания воздуха давление упало, контур подпитывают повторно, но опять же без попытки добраться до верхней границы.

3. Осмотрите все потенциально слабые узлы

Проверка давления не ограничивается котлом. Контур может терять теплоноситель в любой точке, где есть резьбовое соединение, уплотнение или переход между материалами.

В первую очередь осматривают:

• соединения возле котла и насосной группы;
• группу безопасности с манометром, воздухоотводчиком и предохранительным клапаном;
• резьбовые участки радиаторов;
• коллекторы тёплого пола;
• краны Маевского и автоматические воздухоотводчики;
• фильтры грубой очистки;
• сливные краны;
• места прохода труб через стены и перекрытия;
• дренаж от предохранительного клапана.

Следы белого налёта, ржавчины, влажность на резьбе и потемнение теплоизоляции — не «рабочая пыль», а повод разобраться. В инженерных системах визуальный мусор часто появляется раньше, чем аварийное событие, просто его предпочитают не замечать до тех пор, пока вода не начинает оформлять интерьер в жанре современного искусства.

Как выполняется гидравлическая опрессовка

Опрессовка нужна для проверки прочности и герметичности отопительного контура до начала штатной эксплуатации. Во время процедуры систему заполняют водой и создают давление выше рабочего. Если соединение держится только при обычных параметрах, но начинает пропускать при испытательном давлении, лучше узнать об этом в пустом техническом помещении, а не после включения отопления и закрытия стен декоративными панелями.

Давление при гидравлической опрессовке принимают в диапазоне 1,25–1,5 от рабочего. При этом есть жёсткое ограничение: испытательное значение не должно превышать максимально допустимое давление по паспорту котла, радиаторов, труб, коллекторов и другой установленной арматуры. Нельзя механически умножить рабочие 2 бара на 1,5 и объявить 3 бара правильным испытанием, если конкретное оборудование рассчитано на другой режим.

Последовательность проверки

1. Отключите котёл и дайте системе остыть.

Испытания горячего контура и холодного — разные по условиям, а тепловое расширение может исказить картину.

2. Определите границы испытываемого участка.

Если в системе есть оборудование, которое нельзя подвергать выбранному давлению, его отключают или изолируют согласно проекту и инструкции производителя.

3. Заполните контур водой.

Воздух удаляют через предусмотренные воздухоотводчики. Воздушные карманы делают испытание менее предсказуемым и могут создавать ложное ощущение герметичности.

4. Плавно поднимите давление.

Давление увеличивают постепенно, контролируя манометр и состояние соединений. Рывок ручкой опрессовочного насоса — не ускорение процесса, а способ устроить арматуре внеплановую проверку на характер.

5. Осмотрите соединения.

Влажность, капли, падение давления и деформация элементов требуют остановки и устранения причины.

6. Выдержите систему в соответствии с регламентом оборудования и работ.

Конкретное время испытания зависит от применяемой методики и проекта; универсальное значение без привязки к системе лучше не выдумывать.

7. Сбросьте давление до рабочего уровня.

После успешной проверки контур переводят в штатный режим, повторно удаляют воздух и проверяют показания на холодной системе.

Гидравлический метод считается основным для проверки отопительного контура. Опрессовка воздухом не может автоматически рассматриваться как полноценная замена гидравлическим испытаниям во всех случаях: газ сжимается, поэтому при повреждении соединения последствия могут быть значительно опаснее. Для частного дома вопрос методики и допустимого давления должен решаться с учётом конкретного оборудования и требований к системе.

Опрессовка — это не ритуал перед сезоном, а попытка найти слабое место до того, как его найдёт вода.

Расширительный бак: узел, который вспоминают последним

Расширительный бак часто выглядит как второстепенный красный или серый цилиндр, который монтажники аккуратно спрятали так, чтобы к нему было неудобно подбираться. Между тем именно его настройка во многом определяет, насколько стабильно держится давление в закрытой системе отопления.

Внутри бака находится мембрана, разделяющая водяную и воздушную части. Когда теплоноситель нагревается и расширяется, бак принимает дополнительный объём. Если воздушное давление выставлено неправильно, мембрана повреждена или полезный объём бака недостаточен, давление начинает заметно гулять: на холодную систему показывает одно значение, после нагрева — резко большее, а после остывания возвращается уже не к исходной точке.

Как проверяют бак

Проверку выполняют не по принципу «нажмём на ниппель и посмотрим, что будет», а в правильной последовательности:

• котёл отключают;
• системе дают остыть;
• водяную часть бака разряжают до отсутствия давления;
• проверяют давление в воздушной камере;
• сравнивают результат с требованиями паспорта оборудования и проектными параметрами;
• при необходимости подкачивают или стравливают воздух;
• снова заполняют водяную часть системы и выставляют рабочее давление.

Точное давление в воздушной камере нельзя назначать одной цифрой для всех котлов и домов. Оно зависит от конструкции бака, высоты системы, давления заполнения и требований производителя. Если бак установлен на обратной линии, доступ к ниппелю перекрыт или непонятно, как изолировать узел от теплоносителя, экспериментировать на работающей системе не следует.

Признак проблем с расширительным баком — не только резкий рост давления при нагреве. На него могут указывать постоянная необходимость подпитки, срабатывание предохранительного клапана, периодические скачки показаний и заметное падение давления после остывания. В такой ситуации бессмысленно бесконечно добавлять воду: подпитка лечит только цифру на манометре, а не причину её исчезновения.

Почему падает давление в отоплении

Вопрос «почему падает давление в отоплении» обычно задают после третьей или четвёртой подпитки за сезон, когда становится очевидно, что система не просто немного адаптируется. Причины нужно разделять по характеру падения: разовое после удаления воздуха и постоянное, которое возвращается через несколько дней или циклов нагрева.

Остаточный воздух в контуре

После первичного заполнения воздух может остаться в радиаторах, тёплом полу, верхних точках трубопроводов и коллекторных группах. По мере его выхода давление снижается. Это допустимая ситуация на этапе запуска, но после удаления воздуха систему нужно снова довести до рабочего параметра и наблюдать за ней.

Если радиатор сверху холодный, слышны журчание и шум, а циркуляция нестабильна, сначала проверяют именно завоздушивание. Но сводить любую проблему к воздуху удобно только до момента, когда под котлом появляется лужа.

Негерметичность соединений

Микропротечки часто проявляются только при нагреве. Металл расширяется, уплотнения ведут себя иначе, и соединение, которое на холодную казалось сухим, начинает пропускать теплоноситель. Осматривать нужно не только доступные места, но и узлы в шкафах, под декоративными экранами и возле коллекторов.

Особое внимание — участкам с разными материалами и множеством резьбовых переходов. Чем больше соединений в контуре, тем больше потенциальных мест для ошибки монтажа. Любимый аргумент «у нас всё на американках» не является сертификатом герметичности.

Срабатывание предохранительного клапана

Если давление при нагреве доходит до 3 бар, предохранительный клапан может сбросить теплоноситель. После остывания манометр покажет уже низкое значение, и владелец снова откроет подпитку. Цикл повторяется, пока система не начинает терять воду регулярно.

Причиной роста давления может быть:

• неправильная настройка расширительного бака;
• повреждение мембраны;
• недостаточный объём бака;
• чрезмерное заполнение системы;
• неисправность элементов, разделяющих контуры;
• ошибка в настройке или подключении оборудования.

Сам клапан после срабатывания тоже может начать пропускать из-за загрязнения или повреждения уплотнения. Заменять его на модель с другим порогом нельзя: предохранительная арматура подбирается под допустимые параметры системы.

Утечка через теплообменник или внутренний узел

Если контур постоянно теряет давление, а внешних следов воды нет, проблему ищут внутри котла или в скрытых участках трубопровода. Встроенные узлы, соединения и теплообменник требуют диагностики специалистом. Особенно подозрительно, если давление падает даже при отключённом отоплении и закрытом подпиточном кране.

Ошибка при заполнении

Перезаполненная система может сначала показать слишком высокое давление, затем сбросить избыток через клапан и перейти в режим недостатка. Это не «саморегуляция», а цепочка, которую кто-то запустил слишком широкой рукой. Заполнять контур нужно по манометру и с учётом холодного состояния оборудования.

Когда давление растёт при нагреве

Рост давления при нагреве сам по себе не является аварией: теплоноситель расширяется, и система реагирует на изменение температуры. Вопрос в масштабе. Небольшое увеличение в пределах, предусмотренных настройками, ожидаемо. Резкий подъём к 3 барам — уже диагностический сигнал.

Проверку проводят так:

1. На холодной системе фиксируют начальное давление.

2. Включают отопление и наблюдают за ростом показаний.

3. Сравнивают максимальное значение с допустимым для котла.

4. Проверяют, не выходит ли вода из предохранительного клапана.

5. После полного остывания снова записывают давление.

6. Если разница между циклами увеличивается, диагностируют расширительный бак и герметичность контура.

Полезно сделать несколько записей в разные дни: утром на холодной системе, после выхода на рабочую температуру и после остывания. Такой простой журнал часто показывает проблему лучше, чем один взгляд на манометр в момент, когда котёл решил вести себя прилично.

Как не перепутать отопление частного дома с системой многоквартирного здания

В частном доме владелец обычно контролирует котёл, насос, расширительный бак, подпитку и радиаторный контур. В многоквартирном доме давление зависит от работы центрального теплового пункта, насосного оборудования, высотных зон и состояния общедомовых сетей. Поэтому одинаковый вопрос — «какое давление должно быть?» — имеет разные практические ответы.

Жителю квартиры не нужно самостоятельно менять давление в стояке или вмешиваться в запорную арматуру общедомовой системы. Если батареи холодные, давление скачет, из соединений идёт вода или в системе слышны гидравлические удары, обращаются в управляющую организацию. Самовольная установка крана, перемычки или дополнительного насоса может нарушить балансировку стояка и создать проблемы не только в одной квартире.

В частном доме, наоборот, ответственность за состояние контура лежит на владельце и монтажной организации. Здесь имеет смысл хранить паспорт котла, схему системы, данные об опрессовке и записи о замене теплоносителя. Документы не сделают проект лучше, но хотя бы не заставят каждый сезон заново гадать, почему расширительный бак спрятан за гипсокартоном и какое давление считалось нормальным изначально.

Чеклист перед запуском

Перед началом отопительного сезона пройдите систему по порядку:

• котёл отключён, контур остыл;
• манометр исправен и показывает исходное значение;
• рабочее давление соответствует этажности и паспорту оборудования;
• подпиточный кран закрыт;
• из радиаторов и верхних точек удалён воздух;
• соединения, коллекторы и арматура осмотрены на наличие влаги;
• предохранительный клапан подключён к безопасному отводу;
• расширительный бак проверен на разряженной водяной части;
• давление для опрессовки рассчитано от рабочего, а не взято «на глаз»;
• испытательное давление не превышает паспортный предел оборудования;
• после опрессовки система снова проверена на холодную;
• при нагреве контролируется рост давления;
• после остывания показания сопоставлены с исходными.

Если в доме используется автоматизация, датчик давления можно включить в сценарий контроля котельной, но умный дом не отменяет механическую проверку. Система может отправить уведомление о падении давления, однако не найдёт мокрый фитинг за облицовкой и не заменит исправный предохранительный клапан. Автоматизация хороша там, где она сокращает рутину, а не там, где ей поручают изображать технический надзор.

Кстати, ложные дилеммы встречаются не только в инженерии: сравнение средиземноморской диеты и плантарного питания хорошо показывает, почему выбор «только один вариант» иногда изначально поставлен неверно. В отоплении аналогично: стабильность достигается не одним высоким показателем на манометре, а согласованием нескольких узлов.

Что делать при отклонении давления

Если давление немного снизилось после первого удаления воздуха, систему подпитывают до рабочего значения и наблюдают. Если оно снова уходит, ищут утечку или проверяют расширительный бак. Если давление быстро растёт при нагреве, не продолжают эксплуатацию на пределе: сначала выясняют причину скачка.

Нельзя:

• перекрывать или заглушать предохранительный клапан;
• повышать давление выше паспортного ради «лучшей циркуляции»;
• постоянно подпитывать систему без поиска причины;
• проверять воздушную камеру расширительного бака на заполненном водой контуре;
• проводить опрессовку давлением, выбранным без расчёта;
• самостоятельно вмешиваться в общедомовую систему отопления;
• прятать подозрительные соединения под отделку до завершения испытаний.

Отдельная проблема — попытка заменить диагностику универсальным советом. Для одного котла 1,5 бара будет нормальным холодным давлением, для другого система потребует иной настройки; на параметры также влияет высота верхней точки контура и конфигурация труб. Поэтому окончательную границу задают паспорт оборудования, проект и фактическая схема монтажа, а не табличка из интернета.

Итог

Давление в системе отопления перед запуском проверяют не ради красивого положения стрелки. По нему оценивают, насколько контур заполнен, нет ли утечек, справляется ли расширительный бак и не приближается ли система к срабатыванию защиты.

Для закрытого отопления частного дома ориентиром обычно служат 1,5–2,0 бар в одно- и двухэтажных зданиях и до 2,5 бар в трёхэтажных. Порог 3 бар нельзя воспринимать как рабочую цель: это граница, возле которой предохранительный клапан уже может начать сброс. Опрессовку выполняют давлением в 1,25–1,5 раза выше рабочего, но только в пределах, разрешённых паспортом оборудования.

Правильный запуск выглядит скучно: остывшая система, исправный манометр, удалённый воздух, сухие соединения, проверенный расширительный бак и плавный набор давления. Именно такая скука и нужна инженерным системам. Когда отопление начинает впечатлять владельца скачками на манометре, шумом в радиаторах и водой на полу, это уже не характер системы, а следствие того, что её запускали по принципу «авось выдержит».
