Коллектор теплого пола: типичные ошибки монтажа и их устранение

Если к нему подать воду неподходящей температуры, неправильно настроить расходомеры или оставить контуры без возможности обслуживания, проблема может долго оставаться незаметной. А когда пол уже закрыт стяжкой, искать её приходится по косвенным признакам.

Температурный конфликт: почему нельзя объединять радиаторы и теплый пол

Радиаторный и напольный контуры рассчитаны на разные режимы. Радиаторам обычно требуется более горячий теплоноситель, тогда как для теплого пола температуру подачи ограничивают в соответствии с проектом и требованиями к покрытию. Поэтому подключать петли пола напрямую к высокотемпературной линии без подходящего регулирования нельзя: пол может перегреваться, а температурные перепады создадут лишнюю нагрузку на трубы, соединения и отделку.

Смесительный узел подмешивает остывший теплоноситель из обратной линии к горячей воде подачи и тем самым снижает температуру, поступающую в петли. В его состав могут входить насос, смесительный клапан и элементы регулирования. Конкретная схема зависит от источника тепла, устройства системы и расчетных параметров. Универсального правила, что двухходовой клапан нужен для одной площади, а трехходовой для другой, нет: подбор делают по проекту и режиму работы оборудования.

Ошибки при установке смесительного узла часто начинаются с неверного расположения датчика или неправильного подключения подачи и обратки. В результате клапан регулирует температуру некорректно, насос работает в неподходящем режиме, а коллектор получает то слишком горячую, то недостаточно теплую воду. Проверять нужно не только наличие узла, но и направление потока, схему подключения и фактическую температуру подачи при работе системы.

Если радиаторы и теплый пол питаются от одного источника, это не означает, что их можно свести в общий коллектор без гидравлического и температурного согласования. Каждая ветка должна получать свой режим, а оборудование должно быть совместимо с выбранной схемой.

Герметичность соединений: калибровка и евроконус

Трубу из PEX обычно подключают к коллектору через фитинг с соединением типа «евроконус», если такой способ предусмотрен производителем коллектора и трубы. Важно подобрать комплектующие под конкретный наружный диаметр и толщину стенки. Похожие на вид фитинги не всегда взаимозаменяемы.

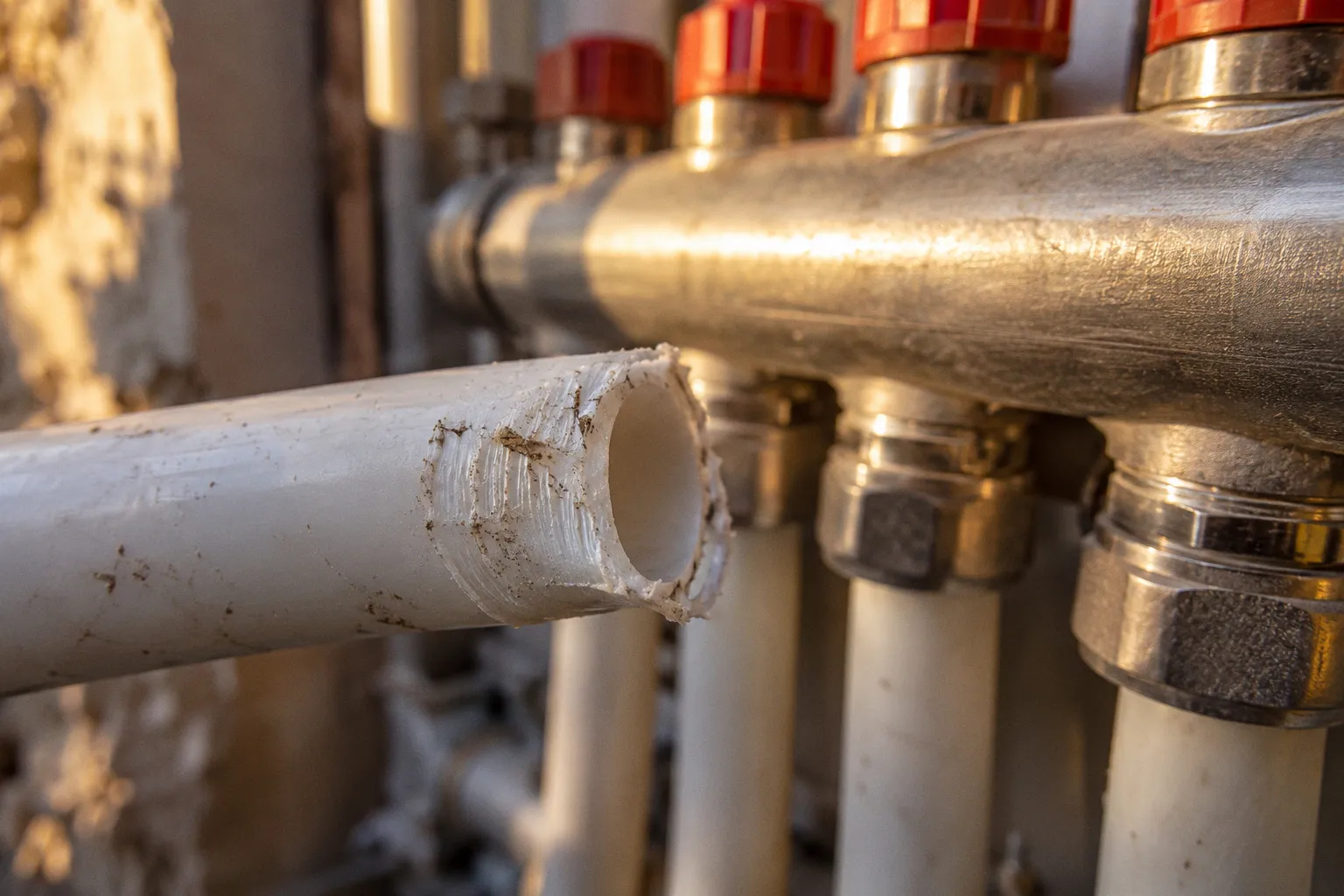

Перед сборкой трубу ровно отрезают и подготавливают инструментом, который подходит для этой системы. Если изготовитель требует калибровку и снятие фаски, пропускать эти операции нельзя. Неровный срез, овальное сечение и заусенцы мешают трубе правильно сесть на штуцер. Нештатные инструменты, например пассатижи или неподходящие ножницы, могут повредить торец и создать соединение, которое выглядит собранным, но не обеспечивает надежной герметичности.

Не стоит считать фитинг исправным только потому, что он не потек сразу после затяжки. Результат зависит от правильной подготовки трубы, совместимости деталей, положения уплотнительных элементов и аккуратности сборки. После монтажа соединения проверяют в предусмотренном для системы порядке, до заливки стяжки. Давление и длительность проверки берут из проекта и инструкций производителей, а не выбирают по универсальному числу.

Соединение, которое не потекло при первой проверке, еще не подтверждает, что труба подготовлена правильно. Скрытые дефекты проще обнаружить до заливки стяжки.

Перед закрытием пола полезно осмотреть каждое подключение, убедиться, что труба не перекручена и не натянута, а на коллекторе нет следов влаги. Если соединение вызывает сомнение, его разбирают и собирают заново по инструкции. Подтягивать гайку вслепую, увеличивая усилие, рискованно: так можно повредить фитинг или уплотнение.

Гидравлическая балансировка: расходомеры и равномерный прогрев

Петли теплого пола отличаются длиной и сопротивлением. Если оставить их без балансировки, теплоноситель может распределяться неравномерно: в одних контурах расход окажется избыточным, в других недостаточным. Тогда рядом могут оказаться перегретая небольшая комната и прохладное помещение с длинной петлей.

Расходомеры на подающей гребенке помогают видеть и регулировать поток в каждом контуре, если конструкция коллектора предусматривает такую настройку. Ориентироваться нужно на расчетные значения для конкретной системы. Настройка по принципу «открыть все одинаково» не учитывает длину петель, теплопотери помещений и сопротивление труб.

Работать удобнее последовательно:

1. Убедиться, что система заполнена, а воздух удален из контуров.

2. Проверить, открыты ли краны и клапаны, и соответствует ли подключение схеме.

3. Запустить систему в штатном режиме и дать ей стабилизироваться.

4. Сопоставить показания расходомеров с расчетными значениями по проекту.

5. Менять настройки постепенно, затем проверить, как изменение одной петли повлияло на остальные.

Неравномерный прогрев петель теплого пола сам по себе не доказывает гидравлический дисбаланс. Похожую картину дают воздух в контуре, неисправный привод, закрытый клапан, загрязнение или ошибка подключения. Если расходомер не реагирует на регулировку, сначала проверяют, не перекрыт ли контур и нет ли воздуха. Прибор также может заедать или показывать некорректно из-за загрязнения, повреждения поплавка либо неисправности уплотнений. Неисправности расходомеров теплого пола нельзя надежно определить только по одному показанию: его сопоставляют с работой системы и проверяют сам узел.

Сервисная доступность: воздухоотводчики и запорная арматура

Воздух в контурах теплого пола может появиться при заполнении системы, ремонте или поступлении подпиточной воды. При нагреве растворимость газов в воде обычно снижается, поэтому газы могут выделяться из теплоносителя. Если воздух скапливается в петле, циркуляция ухудшается, а отдельные зоны пола прогреваются слабее. Иногда слышны бульканье или шум, но отсутствие звука не исключает завоздушивания.

Воздухоотводчик на коллекторной группе облегчает удаление скопившегося воздуха, однако не заменяет правильного заполнения каждой петли. Автоматический воздухоотводчик нужно периодически осматривать: загрязнение или износ могут помешать его работе. Ручной вариант требует обслуживания по инструкции. Если воздух появляется снова после стравливания, следует искать причину, а не ограничиваться повторением процедуры.

Запорные клапаны позволяют изолировать отдельный контур для проверки или обслуживания. Без них локальная работа может потребовать остановки и слива большей части системы. На коллекторе должны быть предусмотрены и средства заполнения, слива и удаления воздуха, если это требуется выбранной схемой. Доступ к ним важен не меньше, чем их наличие: узел, закрытый отделкой или загроможденный оборудованием, быстро превращается в источник сложностей.

Коллектор должен оставаться доступным после отделки. Иначе простая проверка расхода или отключение одной петли превращается в разборку того, что изначально собирались обслуживать.

Диагностика и устранение последствий некорректного монтажа

Если пол прогревается неравномерно, начинать лучше с простых проверок. Сначала смотрят, открыт ли нужный контур, работает ли привод, есть ли поток по расходомеру и не заблокирован ли клапан. Затем проверяют наличие воздуха и корректность настроек. Важно учитывать, что температура поверхности меняется медленно: оценивать результат сразу после поворота клапана обычно бессмысленно.

Падение давления тоже не дает готового диагноза. На показания влияют температура теплоносителя, работа расширительного бака, состояние манометра, наличие воздуха и условия измерения. Поэтому универсальные пороги, при которых конкретное значение падения за сутки автоматически означает утечку или нормальную работу, использовать нельзя. Давление проверяют по инструкции к системе и в сопоставимых условиях. Если показания продолжают снижаться, мастер оценивает систему целиком и при необходимости проверяет отдельные контуры.

Полезный порядок поиска причины выглядит так:

1. Проверить давление, температуру подачи и состояние оборудования по инструкции.

2. Осмотреть коллектор, соединения и доступные участки труб на предмет влаги.

3. Сопоставить показания расходомеров и убедиться, что клапаны и приводы работают.

4. Удалить воздух и проверить, возвращается ли нормальная циркуляция.

5. Если неисправность остается, изолировать контуры и проводить дальнейшую диагностику по проекту.

Тепловизор может показать распределение температуры по поверхности и помочь заметить холодные зоны. Но он не указывает автоматически на конкретную неисправность: похожая картина бывает при завоздушивании, недостаточном расходе, особенностях укладки и неравномерных теплопотерях. Перед выводом о повреждении трубы результаты сопоставляют с показаниями давления и данными по контурам.

Если подозрение на утечку подтверждается, специалист проверяет контур отдельно. Ремонт трубы под стяжкой может потребовать вскрытия пола, поэтому точное место повреждения стараются определить до демонтажа покрытия. Восстановление выполняют способом, допустимым для конкретной трубы и условий ее прокладки. Самостоятельно устанавливать соединение внутри стяжки без учета требований производителя рискованно: ремонтный участок должен быть доступен для проверки, а решение должно соответствовать проекту.

Большую часть проблем дешевле поймать до заливки. После монтажа коллекторной группы проверяют соединения, работоспособность клапанов, циркуляцию по каждой петле и соответствие настроек проекту. Затем систему испытывают по установленной для нее процедуре, пока все узлы остаются доступными. Это не отменяет последующего обслуживания, но позволяет обнаружить ошибки до того, как к ним добавится стоимость вскрытия пола.

Коллекторный узел должен соответствовать температурному режиму системы, обеспечивать нужное распределение теплоносителя и оставаться доступным для обслуживания. Ключевые причины сбоев обычно прозаичны: неверная схема подключения, неподготовленный торец трубы, несбалансированные петли, воздух и закрытый для сервиса узел. Проверка этих вещей на этапе монтажа дает больше, чем попытки угадать причину по холодному пятну уже готового пола. Ошибки инженерных систем часто скрываются под отделкой. В отличие от нереализованных архитектурных проектов, они не остаются на бумаге: рано или поздно их приходится искать в стяжке.
