Опрессовка системы отопления: пошаговый алгоритм проверки
Опрессовка системы отопления частного дома выявляет утечки и слабые соединения до запуска котла. Контур заполняют водой или воздухом, затем поднимают давление выше рабочего и контролируют его изменение.
Для автономной системы с рабочим давлением 1,5–2 бар испытательное давление часто находится в диапазоне 3–4,5 бар. Точное значение определяют по проекту, применимым требованиям и паспортам оборудования.
Испытание проверяет смонтированный трубопровод, фитинги, арматуру и доступные соединения. Оно не заменяет настройку котла, проверку циркуляции или промывку системы. Ключевое условие безопасной процедуры — заранее определить, какие участки допускают выбранное давление, и исключить из испытания оборудование с более низким пределом.
Физика процесса: почему давление повышают
При заполнении и нагнетании воды давление распределяется по связанному контуру. На слабом соединении оно может вызвать просачивание теплоносителя. Если испытание проведено до отделки и закрытия труб, дефект обычно можно обнаружить и устранить без вскрытия конструкций.
В качестве базового ориентира СНиП 3.05.01-85 указывает гидростатическое испытание давлением, равным 1,5 рабочего, но не менее 0,2 МПа в нижней точке системы. На практике требования зависят от типа системы и применяемой нормативной документации. Поэтому нельзя подставлять одно универсальное число для любого дома. Сверьте проектные параметры, документацию котла, радиаторов, коллекторов, труб и арматуры. Испытательное давление не должно превышать предел самого слабого элемента, оставленного в контуре.
Для систем отопления частных домов рабочее давление часто составляет 1,5–2 бар. Полуторакратное значение дает ориентировочные 2,25–3 бар, однако конкретный регламент или проект может задавать иные условия. Встречающийся диапазон 3–4,5 бар относится к отдельным схемам и исходным значениям, а не является обязательной настройкой для каждого дома.
Давление измеряют в нижней точке системы или там, где установлен контрольный манометр согласно принятой методике. Высота контура имеет значение: показания на разных уровнях отличаются из-за столба жидкости. Ориентироваться следует на контрольную точку, заданную проектом и процедурой испытания, а не на показание случайного прибора у котла.
Испытательное давление задают по самому уязвимому элементу подключенного контура. Значение на манометре само по себе не подтверждает безопасность испытания.
В нормативной методике для стандартных водяных систем приводится выдержка под пробным давлением в течение 5 минут. Допустимое падение за это время — не более 0,02 МПа, или 0,2 кгс/см²; при визуальном осмотре не должно быть течей. Для пластиковых труб предусмотрен отдельный режим: допускается снижение до 0,06 МПа за первые 30 минут и не более 0,02 МПа в следующие 2 часа. Эти критерии нельзя механически смешивать: методика зависит от материала труб и правил, применяемых к конкретной системе.
Подготовка контура: что отсечь до подачи давления
Перед испытанием определите границы проверяемого участка. Если в системе есть котёл, мембранный расширительный бак, насос, автоматика, фильтры или оборудование с собственным пределом давления, проверьте их паспорта. Элементы, которые не рассчитаны на испытательное значение, изолируют запорной арматурой либо отсоединяют по схеме, согласованной с проектом и инструкциями производителей.
Особое внимание уделите котлу и расширительному баку. Повышенное испытательное давление способно повредить теплообменник, мембрану или другие компоненты. Нельзя считать, что всё установленное оборудование должно оставаться подключённым на время опрессовки. Порядок изоляции определяют по конструкции системы и требованиям изготовителей.
Подготовка включает несколько операций:
1. Проверьте исходную схему. Уточните расположение подачи и обратки, коллекторов, кранов, воздухоотводчиков и сливных точек. Убедитесь, что участок испытания можно заполнить и затем безопасно сбросить давление.
2. Осмотрите соединения. Проверьте доступные резьбовые узлы, пресс-фитинги, сварные швы, радиаторные подключения и места установки арматуры. Опрессовка не отменяет визуального контроля монтажа.

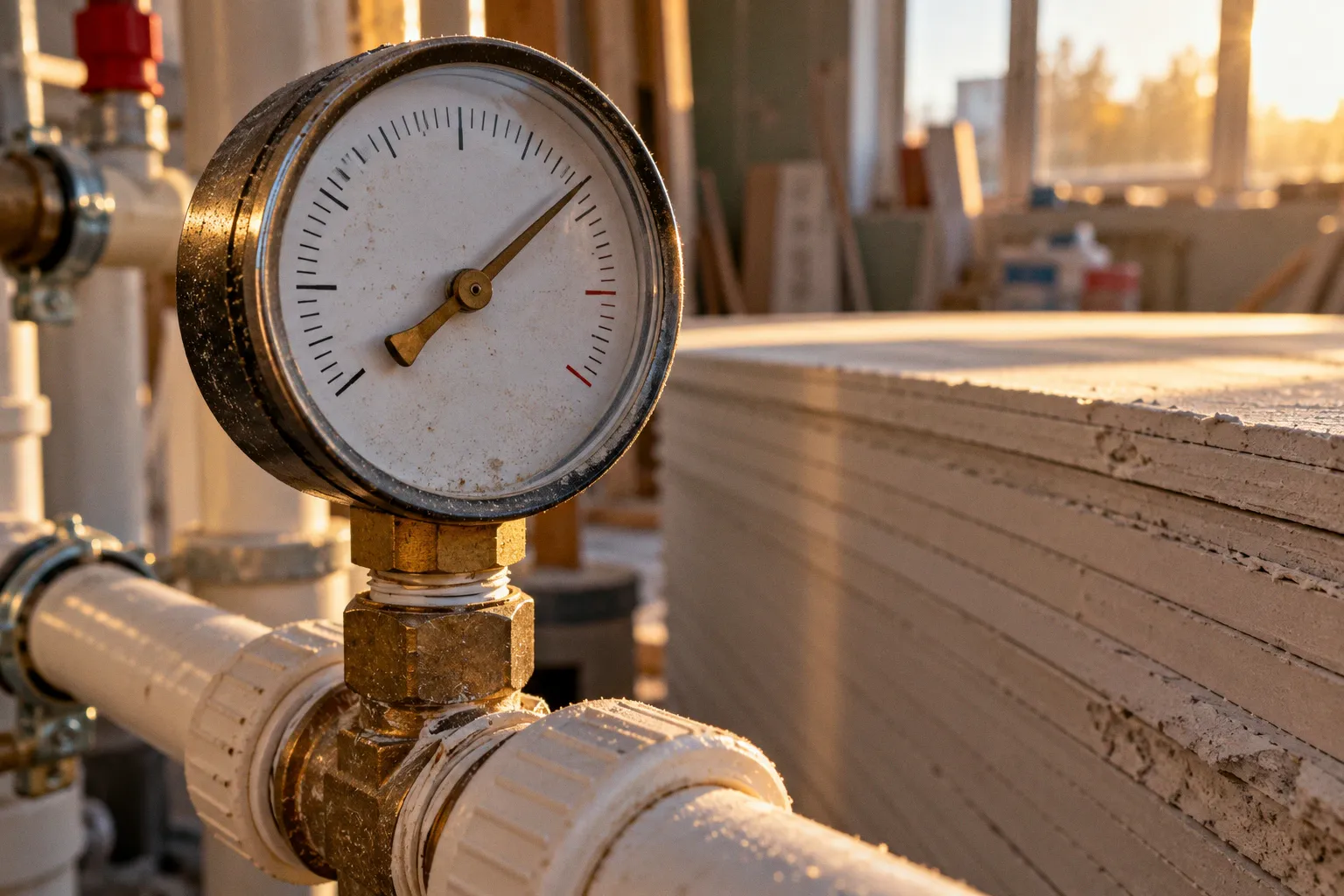

3. Установите подходящий манометр. Прибор должен показывать нужный диапазон с достаточной читаемостью. Если рабочие показания попадают в нижнюю часть шкалы, оценить небольшое изменение сложнее. Подключайте манометр к предназначенному для контроля штуцеру.
4. Подготовьте опрессовочный насос. Для водяного испытания применяют ручной или электрический опрессовщик с соединительным шлангом и запорным вентилем. Для пневматического метода нужен компрессор и контроль давления. Обычный циркуляционный насос не предназначен для нагнетания испытательного давления.
5. Откройте путь воздуху. До заполнения проверьте воздухоотводчики и предусмотренные проектом точки удаления воздуха. Воздушные карманы затрудняют контроль и меняют поведение давления.
Если трубопровод скрыт в стяжке или стене, испытание проводят до окончательного закрытия конструкций. Сначала проверяют соединения и контур в целом, затем выполняют повторный осмотр после стабилизации давления. Скрытый дефект после отделки диагностировать сложнее: место падения давления не указывает точку утечки, а вскрывать придётся участок по результатам дополнительной локализации.
Гидравлический метод: последовательность нагнетания
Для заполнения используют воду, если условия монтажа и температура это позволяют. Воду подают снизу вверх через обратный трубопровод. Так воздух вытесняется к воздухоотводчикам и расширительному баку, если он включён в схему заполнения. На время испытания состав подключенных элементов определяют отдельно: бак не должен подвергаться давлению, превышающему его допустимый предел.
Порядок действий:
1. Изолируйте оборудование. Закройте краны или снимите элементы, которые не должны испытываться под повышенным давлением. Проверьте, что запорная арматура действительно отделила их от проверяемого участка.
2. Подключите насос и манометр. Соединения должны быть герметичны. Убедитесь, что сливной кран закрыт, а подача в контур открыта.
3. Заполните систему водой. Нагнетайте её через обратную линию снизу. Удаляйте воздух через воздухоотводчики по мере заполнения. Не переходите к повышению давления, пока из доступных точек выходит воздух.
4. Осмотрите контур при низком давлении. Проверьте стыки, резьбу, фитинги, радиаторы, краны и коллектор. Обнаруженную течь устраните до дальнейшего испытания.
5. Повышайте давление постепенно. Используйте насос небольшими порциями. Следите за манометром и остановитесь на значении, установленном для данного участка. Резкий скачок затрудняет контроль и создаёт лишнюю нагрузку на соединения.
6. Выдержите давление по применяемой методике. Зафиксируйте начальное показание и время. Для стандартной водяной процедуры в приведённой нормативной базе указана выдержка 5 минут и допустимое падение не более 0,02 МПа. Для пластиковых труб применяют иной временной график: первые 30 минут и последующие 2 часа оценивают отдельно.
7. Осмотрите соединения повторно. Ищите капли, влажные следы и деформацию. Не ограничивайтесь осмотром возле насоса: проверьте радиаторные подключения, узлы коллектора и все доступные переходы.
8. Сбросьте давление контролируемо. После завершения испытания снижайте его через предусмотренную точку, затем восстановите штатную схему подключения оборудования. Перед запуском котла удалите воздух и проверьте давление в холодной системе по проектным настройкам.
Если давление падает, сначала исключите негерметичность испытательного шланга, насоса и временных соединений. Затем осмотрите контур. Подтягивать резьбу или разбирать соединение под давлением нельзя. Сначала сбросьте давление, устраните причину и повторите испытание целиком.
Опрессовка воздухом: ограничения метода
Пневматическая опрессовка применяется, когда работы идут при отрицательной температуре или нет прямого доступа к источнику воды. Сжатый воздух позволяет проверить контур без заполнения жидкостью, но требует особенно аккуратного режима. Воздух сжимается сильнее воды и при разгерметизации способен высвободить накопленную энергию. Поэтому пневматический метод нельзя проводить на произвольно выбранном давлении.
Испытательное значение и порядок проверки берут из проекта, нормативной методики и документации на оборудование. Участок изолируют так же тщательно, как при гидравлическом испытании. Компрессор подключают через регулирующую арматуру и манометр. Давление повышают постепенно, без нахождения людей возле временных заглушек и соединений, которые могут вылететь при отказе.
Для локализации утечки используют визуальный осмотр соединений. При соответствующей технологии на стыки наносят мыльный раствор: пузырение указывает на выход воздуха. Проверять соединения рукой или подносить лицо к узлу не следует. После испытания воздух выпускают через предусмотренную точку, а не отсоединяют шланг под давлением.
| Параметр | Гидравлическая опрессовка | Пневматическая опрессовка |
|---|---|---|
| Испытательная среда | Вода | Сжатый воздух |
| Типичное применение | Основной вариант при доступе к воде и допустимой температуре | Работы при отрицательной температуре или отсутствии источника воды |
| Контроль утечки | Падение давления и визуальный осмотр на влагу | Падение давления и поиск выхода воздуха на соединениях |
| Особенность безопасности | Нужно исключить замерзание воды и защитить оборудование от избыточного давления | Сжатый газ накапливает энергию; особенно важны постепенное нагнетание и безопасная зона |
| Что задаёт режим | Проект, нормативная методика, паспорта компонентов | Те же документы, с учётом повышенной опасности сжатого воздуха |
Для большинства бытовых контуров выбор метода определяется условиями монтажа и допустимостью заполнения водой. Пневматическая проверка не даёт права повышать давление без расчёта прочности. Если нет данных по пределам труб и соединений, сначала уточните их у изготовителя или проектировщика.
Как оценить результат и найти причину падения давления
Опрессовка считается успешной только при соблюдении критериев выбранной методики. Для описанного гидростатического испытания это ограниченное падение давления за установленную выдержку и отсутствие видимых течей. Одного стабильного показания недостаточно, если во время осмотра обнаружена влага. И наоборот, небольшое изменение манометра нужно оценивать с учётом материала труб, температуры воды и конкретной процедуры.
Температурные изменения влияют на показания. Вода и трубопровод меняют объём при изменении температуры; полимерные трубы дополнительно реагируют на нагрузку и стабилизируются после нагнетания. Поэтому сравнивайте измерения при сопоставимых условиях и фиксируйте время, температуру и начальное значение. Для пластиковых труб используйте предусмотренный для них временной график, а не критерий короткой выдержки для стандартного испытания.
При падении давления проверяйте причины в таком порядке:
- негерметичность временного подключения насоса или манометра;
- утечка в резьбовом соединении, фитинге, радиаторном узле или арматуре;
- неплотно закрытый сливной или воздухоотводящий кран;
- подключённый компонент, через который теряется давление;
- изменение температуры испытательной среды;
- стабилизация полимерного трубопровода после нагнетания.
Чтобы отделить дефект контура от проблемы измерительного оборудования, испытательный узел проверяют отдельно. Если манометр или шланг негерметичны, показания всей системы теряют смысл. После устранения причины процедуру повторяют с начала: доводят давление до установленного значения, выдерживают заданное время и осматривают соединения.
Падение давления показывает наличие проблемы в испытательном объёме, но не локализует её автоматически. Место дефекта находят осмотром и поэтапным разделением контура.
При поэтапной диагностике систему делят кранами на доступные участки, если конструкция это позволяет. Каждый участок проверяют отдельно при допустимом для него давлении. Так можно сузить область поиска до ветки, коллектора или группы радиаторов. Перекрывать арматуру следует только при известной схеме: ошибочное разделение способно запереть теплоноситель в участке без возможности безопасного сброса.
Ошибки, которые искажают проверку
Первая ошибка — назначить давление только по рабочему значению котла. В контуре могут находиться компоненты с меньшим допустимым пределом. Испытательное значение должно соответствовать конкретному участку и его составу.
Вторая — оставить воздух в трубах при гидравлическом испытании. Воздушные карманы затрудняют оценку поведения системы и делают процедуру менее предсказуемой. Заполняйте контур снизу вверх и удаляйте воздух через предусмотренные точки.
Третья — использовать бытовой манометр с неподходящей шкалой или неизвестной точностью. Если деления слишком крупные, допустимое изменение давления трудно заметить. Для проверки нужен исправный прибор, диапазон которого соответствует испытательному значению.
Четвёртая — считать отсутствие лужи доказательством герметичности. Влага может появиться внутри короба, под теплоизоляцией или на скрытом участке. Осматривайте доступные соединения, а скрытые трубопроводы испытывайте до закрытия конструкций.
Пятая — проводить пневматическое испытание как упрощённую замену гидравлическому. Воздух создаёт иной риск при разрушении соединения. Давление, выдержку и меры безопасности определяют по процедуре для конкретной системы.
Итог испытания оформляют фактическими данными: какой участок проверяли, каким методом, при каком давлении, сколько длилась выдержка и как изменились показания. Для частного дома это позволяет отличить результат опрессовки от обычного наблюдения за манометром при запуске. Перед включением котла восстановите штатную схему, проверьте рабочее давление и удалите остаточный воздух.
